Réglage Thermostat et Pressostat BP en Pump Down

M.FALL 2025
Page 1 sur 2

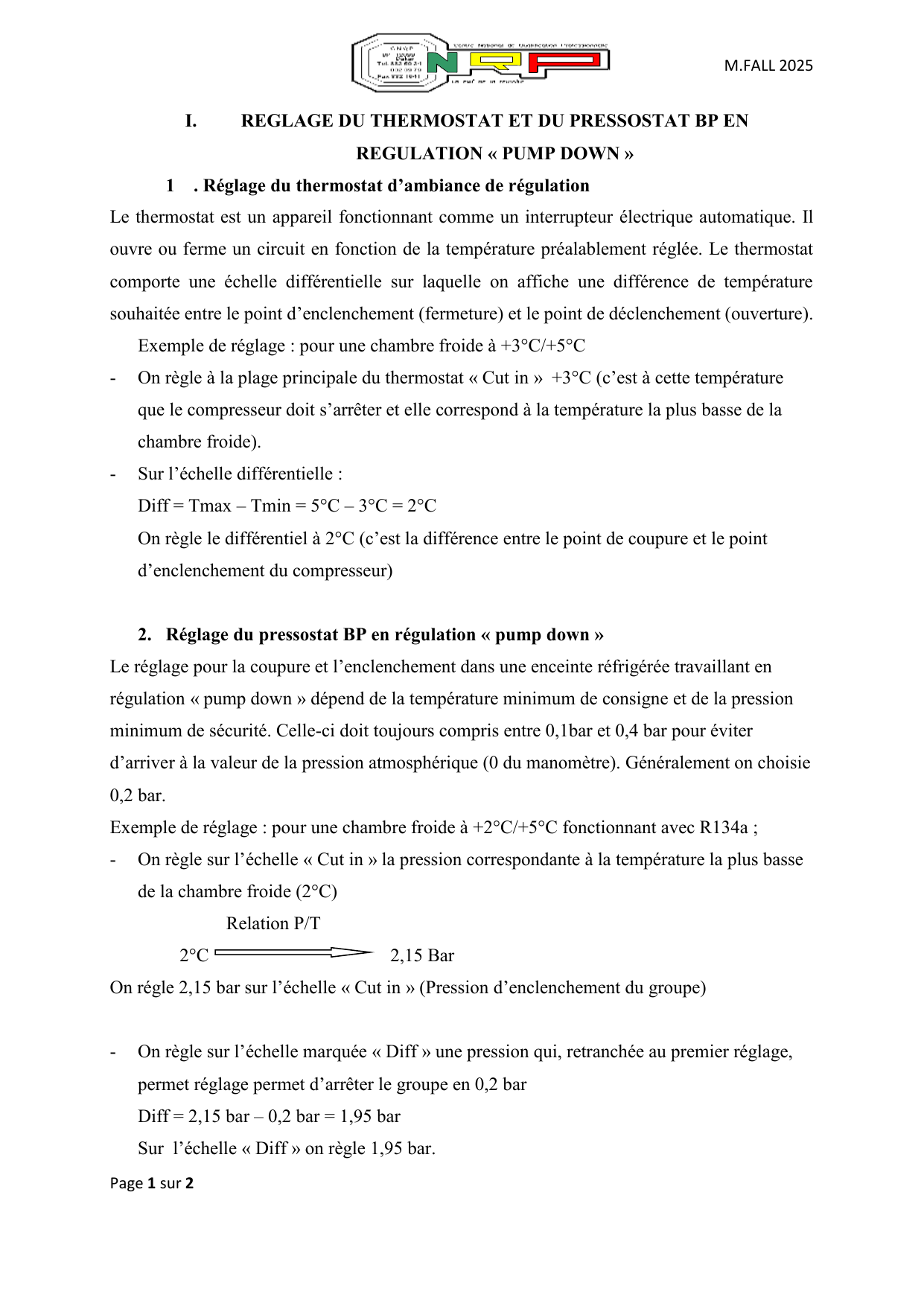

I. REGLAGE DU THERMOSTAT ET DU PRESSOSTAT BP EN
REGULATION « PUMP DOWN »
1 . Réglage du thermostat d’ambiance de régulation
Le thermostat est un appareil fonctionnant comme un interrupteur électrique automatique. Il
ouvre ou ferme un circuit en fonction de la température préalablement réglée. Le thermostat
comporte une échelle différentielle sur laquelle on affiche une différence de température
souhaitée entre le point d’enclenchement (fermeture) et le point de déclenchement (ouverture).
Exemple de réglage : pour une chambre froide à +3°C/+5°C
- On règle à la plage principale du thermostat « Cut in » +3°C (c’est à cette température
que le compresseur doit s’arrêter et elle correspond à la température la plus basse de la
chambre froide).
- Sur l’échelle différentielle :
Diff = Tmax – Tmin = 5°C – 3°C = 2°C
On règle le différentiel à 2°C (c’est la différence entre le point de coupure et le point
d’enclenchement du compresseur)
2. Réglage du pressostat BP en régulation « pump down »
Le réglage pour la coupure et l’enclenchement dans une enceinte réfrigérée travaillant en
régulation « pump down » dépend de la température minimum de consigne et de la pression
minimum de sécurité. Celle-ci doit toujours compris entre 0,1bar et 0,4 bar pour éviter
d’arriver à la valeur de la pression atmosphérique (0 du manomètre). Généralement on choisie
0,2 bar.
Exemple de réglage : pour une chambre froide à +2°C/+5°C fonctionnant avec R134a ;
- On règle sur l’échelle « Cut in » la pression correspondante à la température la plus basse
de la chambre froide (2°C)
Relation P/T
2°C 2,15 Bar
On régle 2,15 bar sur l’échelle « Cut in » (Pression d’enclenchement du groupe)
- On règle sur l’échelle marquée « Diff » une pression qui, retranchée au premier réglage,
permet réglage permet d’arrêter le groupe en 0,2 bar
Diff = 2,15 bar – 0,2 bar = 1,95 bar
Sur l’échelle « Diff » on règle 1,95 bar.

M.FALL 2025
Page 2 sur 2
Exercice d’application soit une chambre froide fonctionnant à +5°C/+8°C et utilisant le
R404a. Déterminer les valeurs de réglage du thermostat d’ambiance et du pressostat basse
pression en régulation « Pump down ».
Résolution :
Réglage du thermostat :
Cut in = +5°C (Température d’arrêt du compresseur)
Diff = Tmax – Tmin = 8°C - 5°C = 3°C
Réglage du pressostatique :
Sur l’échelle « cut in » :
Température d’enclenchement du groupe = +5°C
Relation P/T
+5°C 6,1 bar
Cut in = 6,1 bar (Pression d’enclenchement du groupe)
Diff = 6,1 – 0,2 = 5,9 bar
