Dimensionnement et digitalisation des installations électriques

Dimensionnement et digitalisation des installations électriques
1

2
Introduction
− Les installations électriques jouent un rôle central dans l'approvisionnement en énergie des
secteurs industriel, tertiaire et résidentiel. Leur conception nécessite un dimensionnement
rigoureux pour garantir la sécurité, la fiabilité et l'efficacité du système.
− Le dimensionnement consiste à sélectionner et dimensionner les équipements (câbles,
disjoncteurs, transformateurs, etc.) en fonction des besoins en puissance et des contraintes
de l'installation, tout en respectant les normes en vigueur.
− Parallèlement, la digitalisation transforme radicalement le domaine des installations
électriques. L'intégration de technologies numériques, telles que les capteurs connectés,
l'Internet des Objets (IoT), les systèmes de supervision et l'analyse en temps réel des
données, permet d'optimiser la gestion et la maintenance des réseaux. Grâce à ces outils, il
devient possible de réaliser une surveillance continue,d’anticiper les défaillances et de
mieux contrôler la consommation d'énergie. Cela contribue directement à l'optimisation des
coûts et à la réduction des pertes énergétiques.

3
Par ordre de gravité
•Électrisation: le passage d'un courant électrique dans le corps,
provoquant des blessures plus ou moins graves (contractions
musculaires, tétanisation ….).
•Thermique: Brûlures électriques de la peau et des yeux (en cas
d’arc électrique) mais aussi des organes internes.
•Électrocution: Mort immédiate consécutive au passage du
courant électrique dans le corps.
Effets du courant électrique sur le corps humain :
Danger du courant électrique sur le corps humain
Le seuil des effets
mortels

4
Danger du courant électrique sur le corps humain
Effet du courant alternatif sur le corps humain
Le corps humain sera traversé par un courant électrique dès lors qu’il sera soumis à une différence de
potentiel (tension de contact).
Cette tension de contact peut être liée à deux causes principales. Il s’agit de :
•La résistance du corps humain.
•La durée maximale de maintien de la tension de contact.
Le risque électrique varie selon l'intensité ! Il est d'autant
plus dangereux que la présence de courant électrique est
imperceptible pour l'Homme (pas de bruit, pas d'odeur).
!

5
Danger du courant électrique sur le corps humain
Durée maximale de maintien de la tension de contact

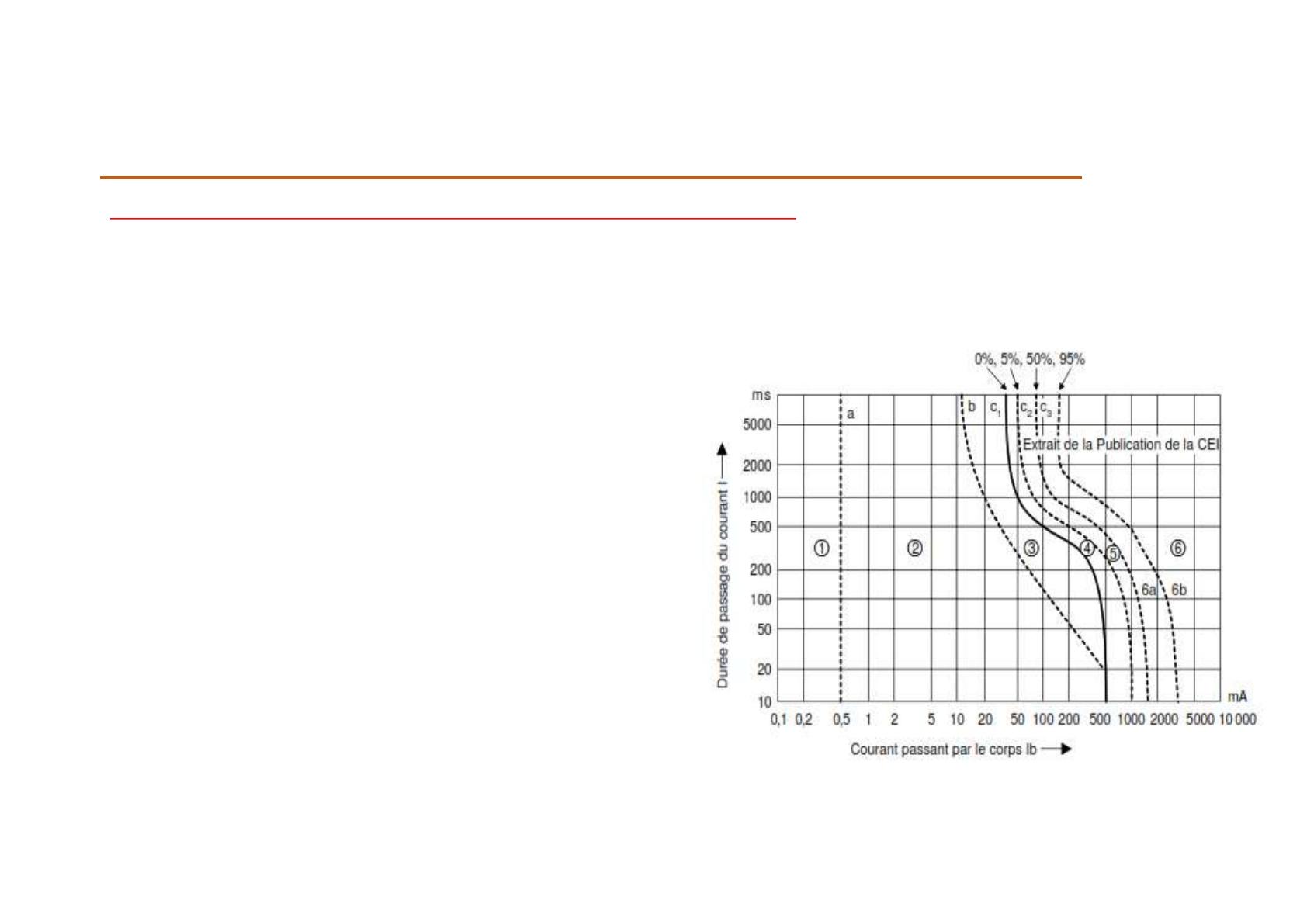

Les effets physiologiques du courant sur le trajet de la main gauche aux pieds sont résumés dans cette publication
par un diagramme définissant des zones temps/courant des effets des courants alternatifs sur le corps humain. Ce
diagramme est reproduit dans la Figure.
Les zones de la Figure sont définies comme suit:
−Zone 1: généralement pas de perception;
−Zone 2: généralement pas d'effets pathologiques
dangereux;
−Zone 3: généralement pas de troubles organiques;
−Zone 4: probabilité de fibrillation inférieure à 5%;
−Zone 5: probabilité de fibrillation comprise entre 5 et
50%;
−Zone 6: probabilité de fibrillation supérieure à 50%.
