TP : Configuration Profibus entre PLC S7 1500 et un ET200S CI2-GEM 2025-2026
Problématique
Dans les systèmes d’automatisation industrielle modernes, il est souvent nécessaire de
déporter des entrées/sorties à distance du PLC central tout en conservant une communi-
cation rapide et fiable. Comment établir une communication Profibus DP fiable entre un
automate Siemens S7-1500 (maître) et une station déportée ET200S (esclave), configurer
correctement le matériel et le réseau, puis valider le fonctionnement par la programmation
et la simulation des échanges d’entrées/sorties ?

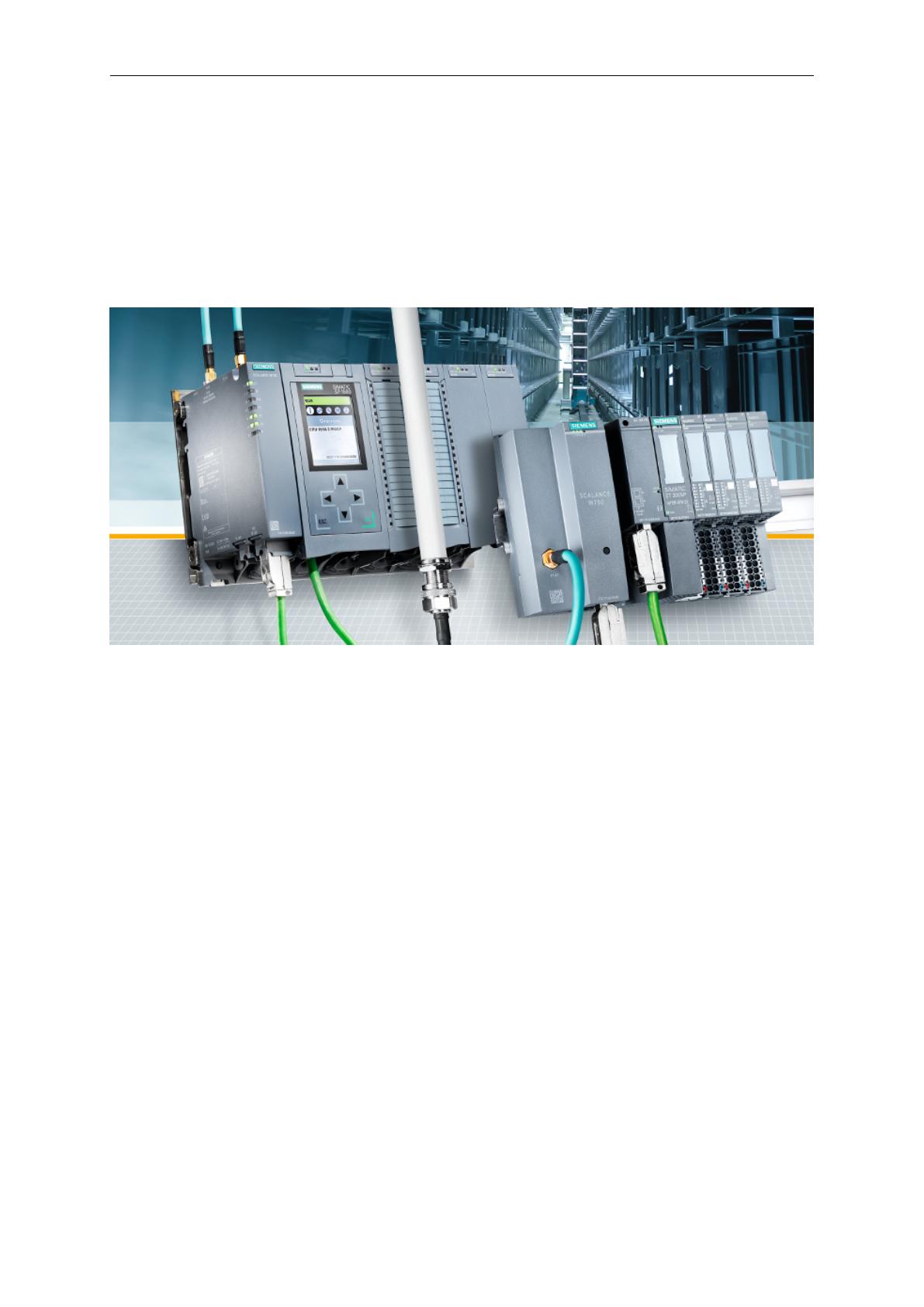

Figure 1 – les réseaux de communication siemens
Objectif général
Établir une communication Profibus DP entre un automate Simatic 1516-3 PN/DP et
un périphérique décentralisé ET200S.
Objectifs spécifiques
— Connecter l’ET200SP en tant qu’esclave au système maître 1516-3 PN/DP à l’aide
du bus de terrain Profibus DP.
— Effectuer une simulation en activant les entrées et sorties du module esclave DP.
Matériel utilisé
— Automate Siemens S7-1500 (CPU 1516-3 PN/DP ou équivalent)
— Station déportée ET200S avec interface IM 151-1-DP
— Modules E/S numériques
— Logiciel TIA Portal
1

TP : Configuration Profibus entre PLC S7 1500 et un ET200S CI2-GEM 2025-2026
Étapes réalisées
1. Configuration matérielle dans TIA Portal
1. Création d’un nouveau projet TIA Portal.

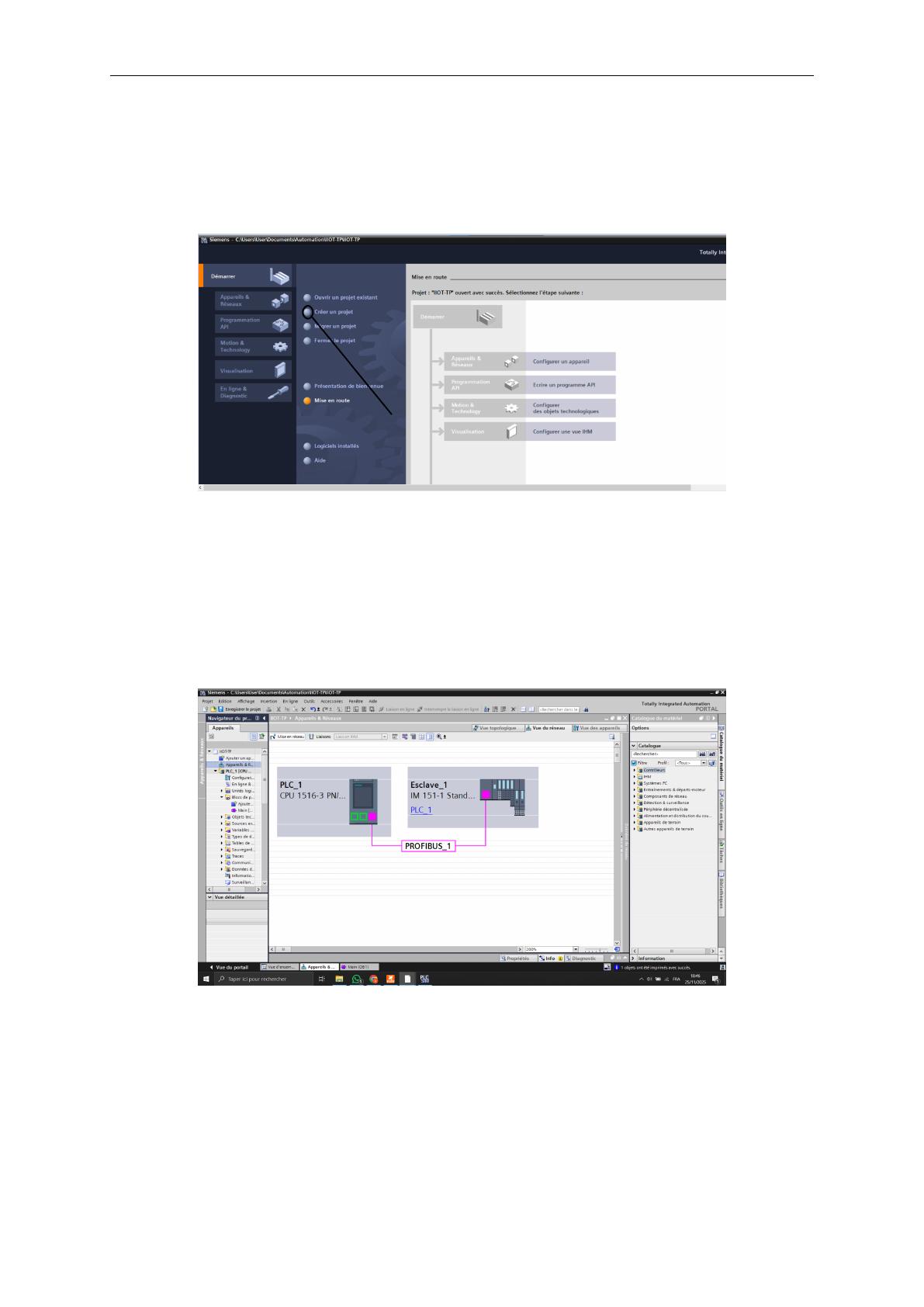

Figure 2 – création de projet sur tia portal
2. Ajout du CPU 1516-3 PN/DP.
3. Configuration du réseau Profibus :
— Adresse maître : 2
— Vitesse de transmission : 1.5 Mbit/s (ou 187.5 kbit/s selon câblage)
4. Ajout de l’ET200SP comme esclave Profibus (adresse 24).
Figure 3 – Vue de réseau
5. Insertion des modules d’entrées/sorties dans l’ET200S.
6. Téléchargement de la configuration matérielle dans le PLC.
2. Adressage des entrées/sorties déportées
Les E/S de l’ET200SP apparaissent automatiquement dans l’espace d’adressage du1516-
3 PN/DP.
2

TP : Configuration Profibus entre PLC S7 1500 et un ET200S CI2-GEM 2025-2026

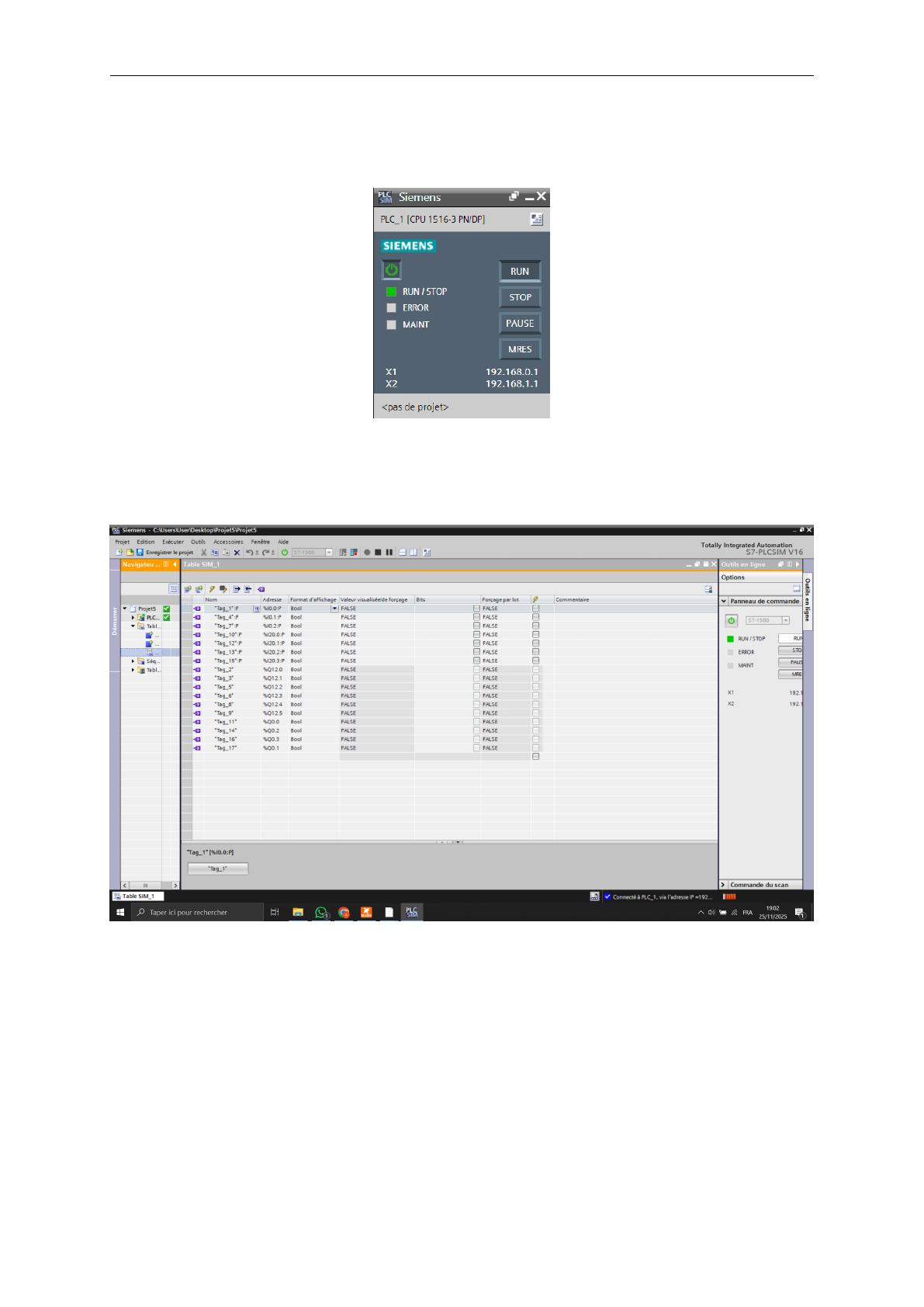

Figure 4 – adressage des E/S
3. Programmation en Ladder (LAD)
Création d’un programme simple de test :
— Activation manuelle d’une entrée locale
— Activation d’une entrée déportée →commande d’une sortie locale

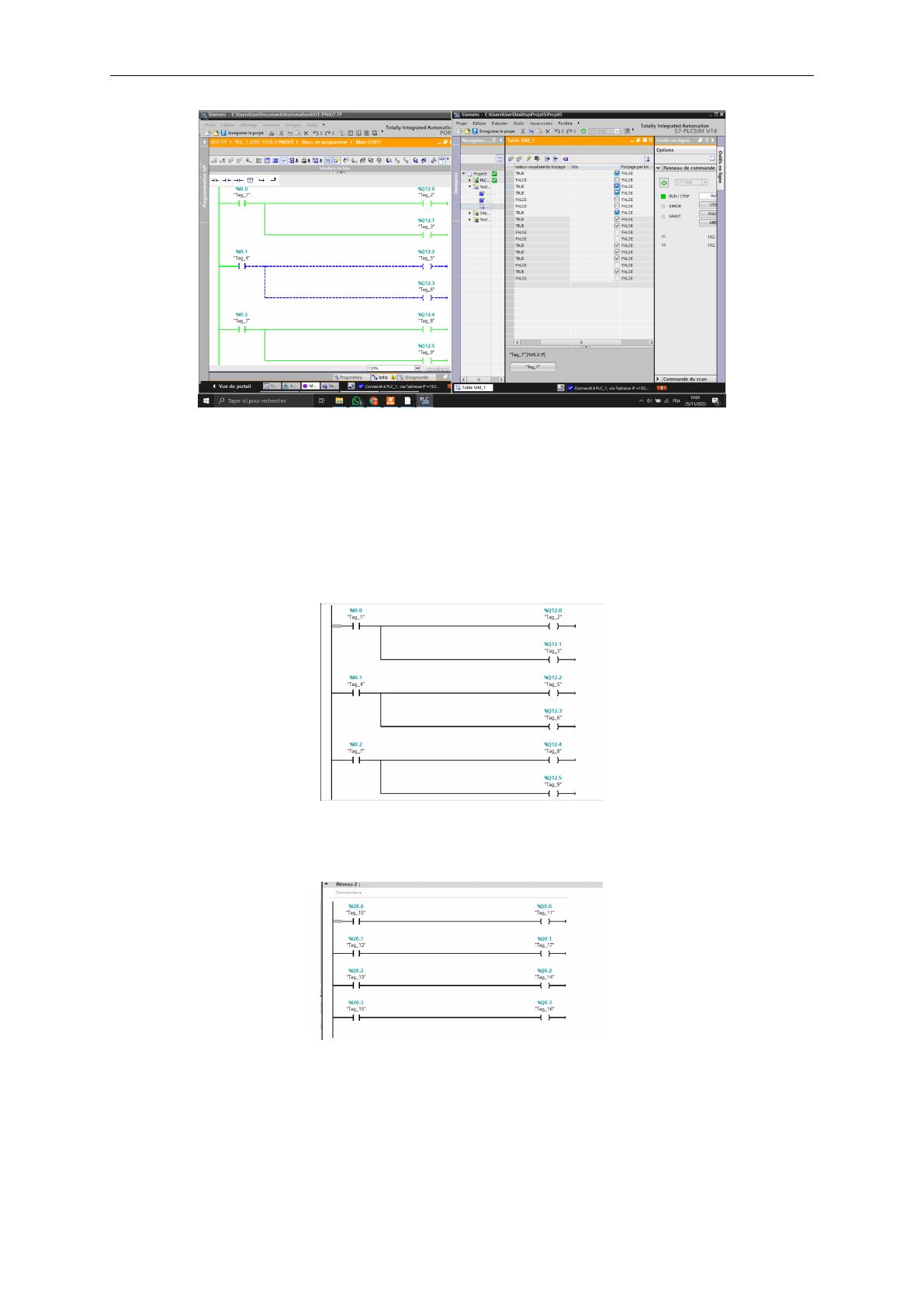

Figure 5 – Réseau 1
Figure 6 – Réseau 2
3

TP : Configuration Profibus entre PLC S7 1500 et un ET200S CI2-GEM 2025-2026
4. Simulation et validation
— Passage en mode simulation PLCSIM
Figure 7 – PLCSIM pour la simulation
— Forçage des entrées locales et déportées
Figure 8 – Forçage des entrées locales
— Vérification de la mise à jour en temps réel des sorties correspondantes
Résultats obtenus
— Programmation de l’automate en langage Ladder (LAD) fonctionnant correcte-
ment.
— Communication Profibus DP établie avec succès entre le 1516-3 PN/DP et l’ET200S.
— Échanges bidirectionnels d’entrées/sorties validés en simulation.
4
