TP Télécom & Systèmes Digitaux S5 Physique | Université Hassan II

Université Hassan II de Casablanca
Faculté des Sciences Ben M’Sick
Département de Physique
POLYCOPIE DES TRAVAUX PRATIQUES DU MODULE
« TELECOM ET SYSTEMES DIGITAUX »
Tronc commun Physique, Semestre 5
Equipe pédagogique : Prs, A. GUENOUNE, A. SLIMANI, I.
ATOUF, A. ELBAKALI KASSIMI, A. DRIGHIL et A. ZAARANE
Année Universitaire 2025-2026

Travaux pratiques « Télécom et Systèmes Digitaux »
1
TC-Physique S5 Année Universitaire 2025-2026
Sommaire
PRÉAMBULE ........................................................................................................................ 2
Logiciel : Logisim................................................................................................................... 3
Logiciel : Circuit Maker ........................................................................................................ 6
TP N°1 : Etude des circuits séquentiels ................................................................................ 7
TP N°2 : Description et simulation des machines d’état ...................................................... 8
TP N°3: Oscillatteurs électriques .......................................................................................... 9
TP N°4 : Modulation & Démodulation analogique ........................................................... 17
Partie modulation AM ......................................................................................................... 19
Partie démodulation AM ...................................................................................................... 22

Travaux pratiques « Télécom et Systèmes Digitaux »
2
TC-Physique S5 Année Universitaire 2025-2026
PRÉAMBULE
Ce polycopié regroupe l’ensemble des travaux pratiques du module « Télécom et
Systèmes Digitaux » du S5-TC Physique. Il vise à fournir un cadre structuré pour
l’exploration des circuits logiques, des systèmes séquentiels et des oscillateurs électroniques,
à travers une approche qui permet de renforcer la compréhension théorique, modélisation et
simulation.
Chaque TP a été conçu pour soutenir l’autonomie de l’étudiant, affiner sa capacité
d’analyse et développer sa maîtrise des outils de simulation numériques tels que Logisim et
Circuit Maker. À travers la manipulation de bascules, la description de machines d’état, et
l’étude de différents types d’oscillateurs, l’objectif est d’ancrer des compétences solides,
applicables tant aux systèmes numériques qu’aux systèmes analogiques.
La présence des étudiants est obligatoire et toute absence non justifiée entraine une
note nulle au TP concerné.
✓ Les comptes rendus doivent être préparés avant la séance et le rendre la séance
prochaine ou les déposés sur la plateforme (ENT) (il est donc fortement recommandé
de lire son TP).
✓ Tout compte rendu remis en retard sera sanctionné par des points de pénalité.
Les machines (PC) fournies pour ces séances de travaux pratiques sont utilisées par
de nombreux étudiants. Comme pour tout matériel, il peut s’user, rencontrer des problèmes
techniques ou nécessiter des maintenances et ajustements au fil du temps. Nous vous
demandons de faire preuve de soin lors de l'utilisation de ces machines et de nous informer
immédiatement de toute anomalie requérant une maintenance pour en assurer la
préservation.
.

Travaux pratiques « Télécom et Systèmes Digitaux »
3
TC-Physique S5 Année Universitaire 2025-2026
LOGICIEL : LOGISIM
Objectif :
➢ Concevoir un circuit à base de bascules qui émule d'autres types de bascules.
➢ Concevoir des circuits séquentiels à base de bascules.
➢ Simuler et analyser le comportement de ces circuits avec le logiciel Logisim.
Introduction :
Logisim permet également l’utilisation et la simulation de différents types de
bascules. Celles-ci se trouvent alors dans le répertoire Mémoire / Séquentiel. Par exemple, on
peut ajouter la bascule D de la même manière qu'avec n'importe quel autre composant, en
cliquant sur Bascule D dans le volet bibliothèque spécifiquement dans le répertoire Mémoire
/ Séquentiel, puis en la plaçant par un clic sur la zone de travail.
Comme le montre la Figure 1, la bascule D ainsi que les autres bascules possède deux sorties
de données à savoir une sortie direct « Q » et une sortie inverse « /Q », une entrée de données
« D » (« T » pour la bascule T, « J » et « K » pour la bascule JK, et « R » et « S » pour la
bascule RS), une entrée d’horloge « Clock » sensible au front montant, et deux entrées de
commande asynchrones « Preset » et « Clear » active au niveau haut. L’entrée de remise à
zéro « Clear » a la priorité sur l’entrée de mise à un « Preset ».

Travaux pratiques « Télécom et Systèmes Digitaux »
4
TC-Physique S5 Année Universitaire 2025-2026

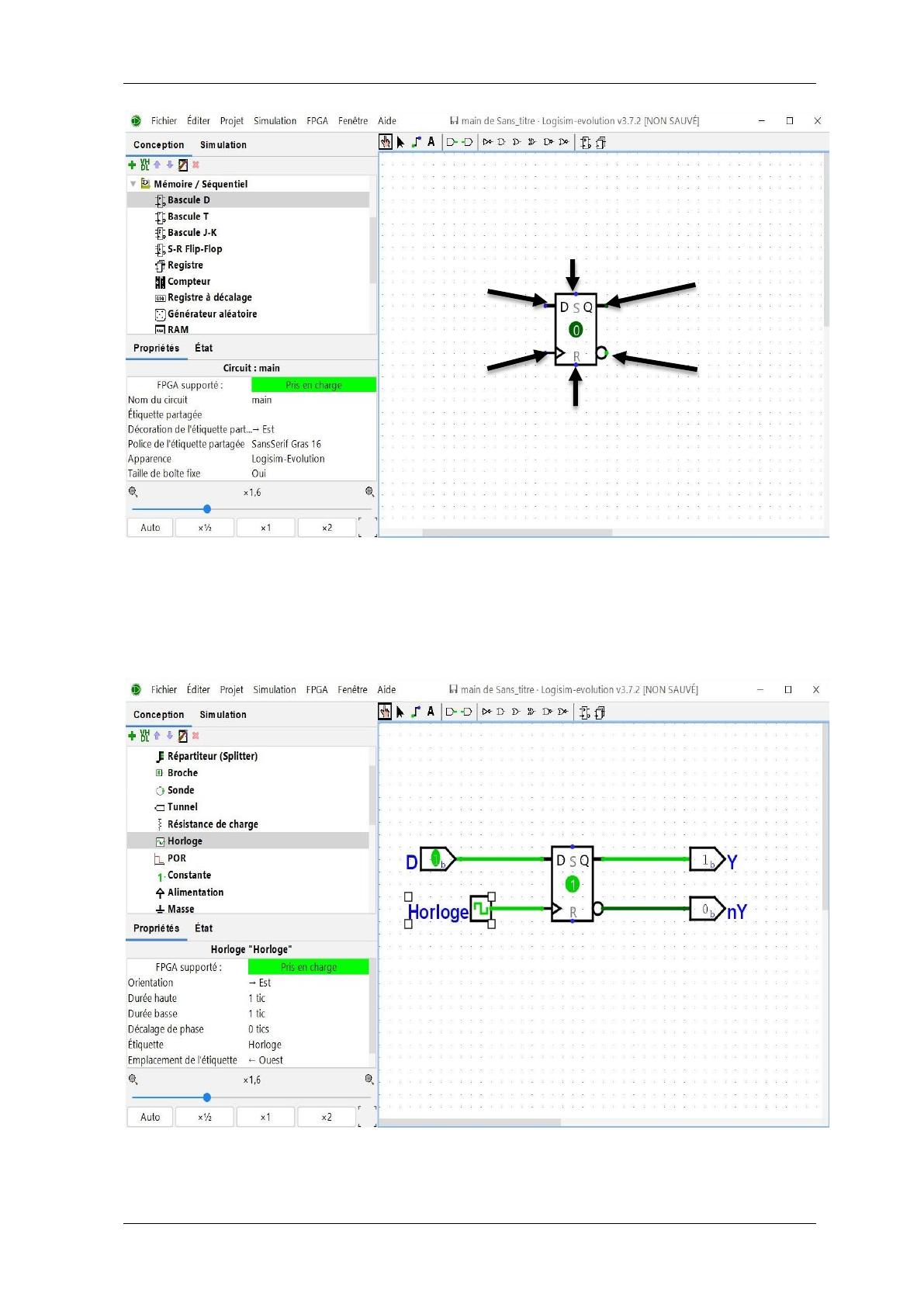

Figure 1 – Broches de la bascule D
Afin de pouvoir simuler une bascule, il est nécessaire de brancher, en plus des entrées et
sorties ordinaire, la broche Clock avec la porte Horloge de Câblage, comme le montre la
Figure 2. Il existe trois possibilités pour faire fonctionner cette horloge :
Entrée D
Sortie Q
Sortie /Q
Horloge
Preset
Clear
