Protection Électrique Domestique: Fusible, Disjoncteur, Différentiel, Terre

Repère :
LA PROTECTION EN INSTALLATIONS
DOMESTIQUES
FUSIBLE – DISJONCTEUR – DIFFERENTIEL - PRISE DE TERRE
 Le cours sur le fusible, le disjoncteur, normes NFC 15-100.
 Quelle est la fonction d’un fusible ?
 Que protège un dispositif différentiel (l’installation, les prises, les personnes, la télévision) ?
 Quelle est l’unité de l’énergie électrique ?
Au début de ce TP
JE SAIS
Bien
Pas
trop
Pas
du tout
Je connais le principe du fusible
Je connais le principe du dispositif différentiel
Je connais la constitution d’une prise de terre
Je connais la réglementation de base sur les disjoncteurs
Je connais les abonnements EDF
Je sais équiper un tableau en fonction des circuits
 Le logiciel « Guide des Métiers de l’Electrotechnique ».
 Votre livre, vos cours.
Vous savez:
Vous avez:

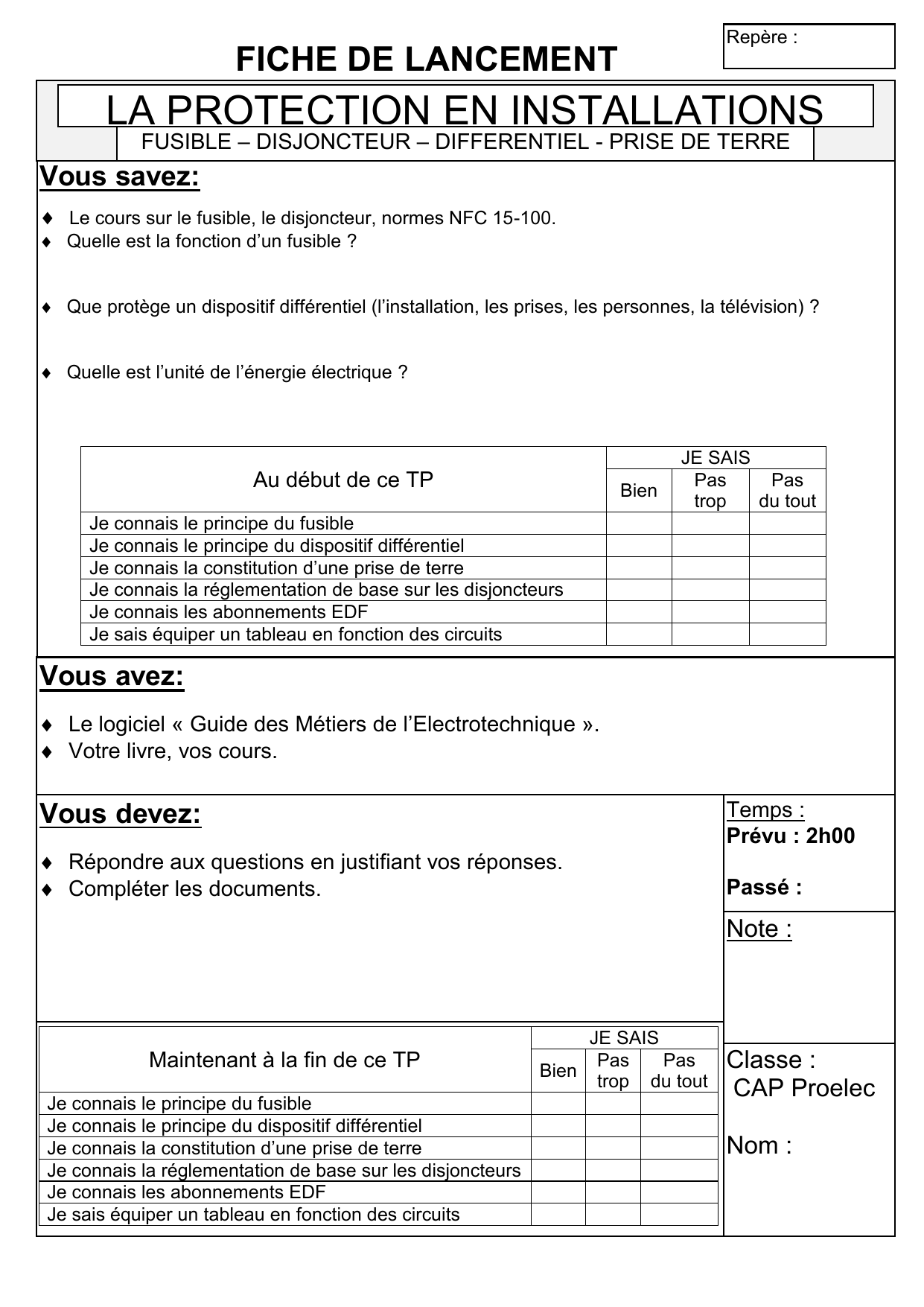

FICHE DE LANCEMENT
 Répondre aux questions en justifiant vos réponses.
 Compléter les documents.
Temps :
Prévu : 2h00
Passé :
Note :
Classe :
CAP Proelec
Nom :
Maintenant à la fin de ce TP
JE SAIS
Bien
Pas
trop
Pas
du tout
Je connais le principe du fusible
Je connais le principe du dispositif différentiel
Je connais la constitution d’une prise de terre
Je connais la réglementation de base sur les disjoncteurs
Je connais les abonnements EDF
Je sais équiper un tableau en fonction des circuits
Vous devez:

SUJET LA PROTECTION EN INSTALLATION DOMESTIQUE CAP PROELEC (CJ) Page 2 / 7
LA PROTECTION EN INSTALLATION DOMESTIQUE
Affirmations vraies ou fausses : Justifier votre réponse si l’affirmation est fausse.
A. Connaissance de base sur le disjoncteur général :
1. Un disjoncteur d’abonné compte les kilowattheures consommés par l’abonné.
2. Le disjoncteur d’abonné coupe l’installation en cas de court-circuit.
3. s’il est noté 15 A sur un disjoncteur d’abonné cela correspond à une puissance souscrite à EDF
de 15 kW.
4. Un défaut d’isolement peut entraîner la mort d’une personne.
5. Le disjoncteur général différentiel associé à une prise de terre permet de protéger les
personnes contre les défauts d’isolement.

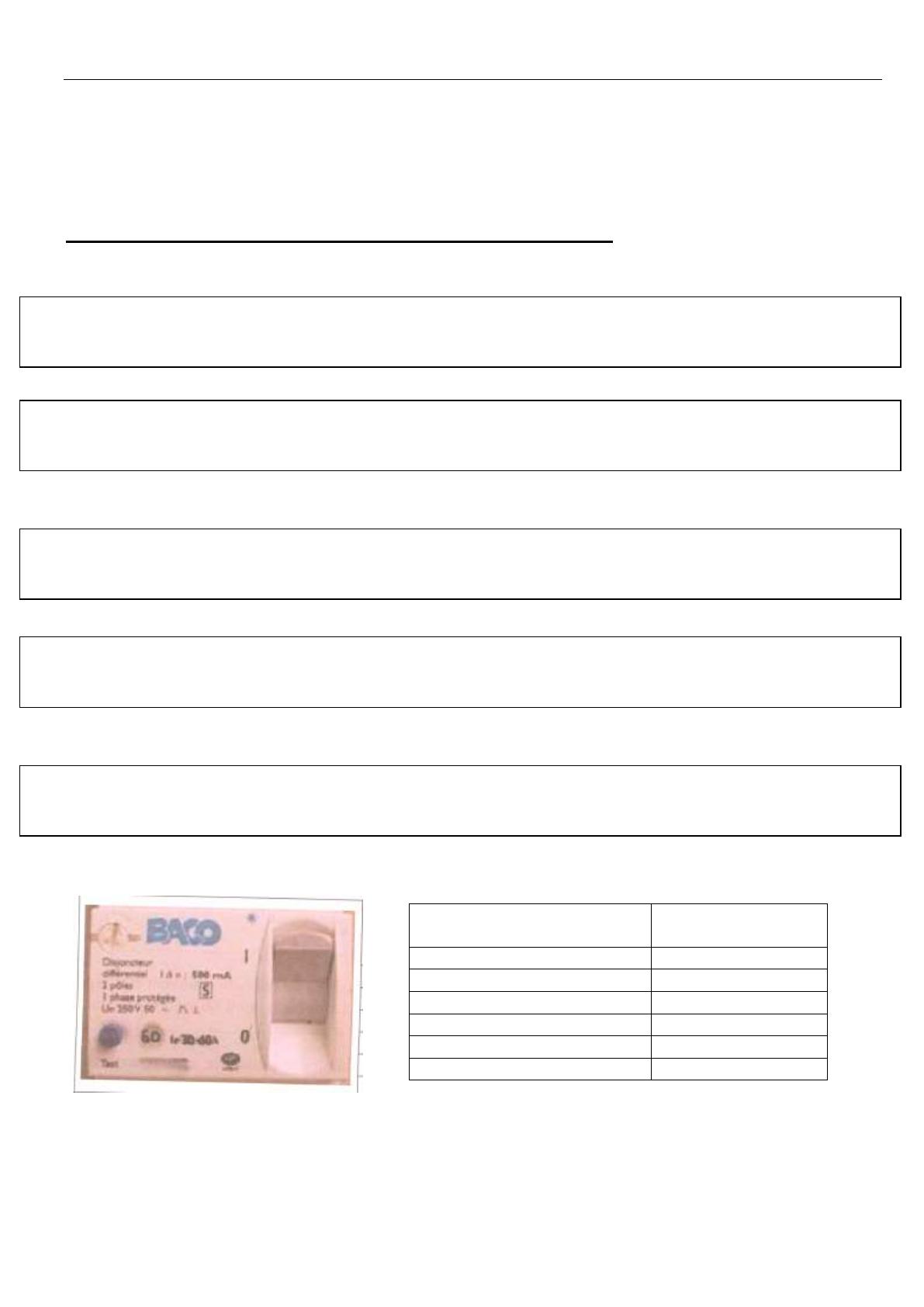

6. D’après la photo du disjoncteur général d’un abonné, vous devez retrouver les caractéristiques
de son abonnement.
L’intensité de réglage du disjoncteur est de :……………………………………….
La puissance souscrite par l’abonné à EDF est de :…………………………………
Le tarif de l’abonnement mensuel proposé par EDF est de :…………………………………
Le prix du kilowattheure Toutes Taxes Comprises proposé par EDF est de :…………………………
 Oui ;  Non - Justifier votre réponse :
Puissance monophasée
sous 250V alternatif
Calibre disjoncteur
3 kVA
15 A
6 kVA
30 A
9 kVA
45 A
12 kVA
60 A
15 kVA
75 A
18 kVA
90 A
 Oui ;  Non - Justifier votre réponse
 Oui ;  Non - Justifier votre réponse :
 Oui ;  Non - Justifier votre réponse
e :
 Oui ;  Non - Justifier votre réponse
:
 Oui ;  Non - Justifier votre réponse :

SUJET LA PROTECTION EN INSTALLATION DOMESTIQUE CAP PROELEC (CJ) Page 3 / 7
B. Connaissances de base sur la mise à la terre :
1. Un piquet de terre vertical peut-être constitué d’un tube en acier galvanisé d’au moins 25 mm
de diamètre enfoncé de 2 m dans le sol.
2. Une prise de terre peut-être constituée d’un conducteur nu en cuivre d’une section de 10 mm²
enfoui horizontalement dans le sol.
3. Une prise de terre peut-être constituée d’un câble en acier galvanisé d’une section de 95 mm²
noyé dans le béton des fondations du bâtiment.

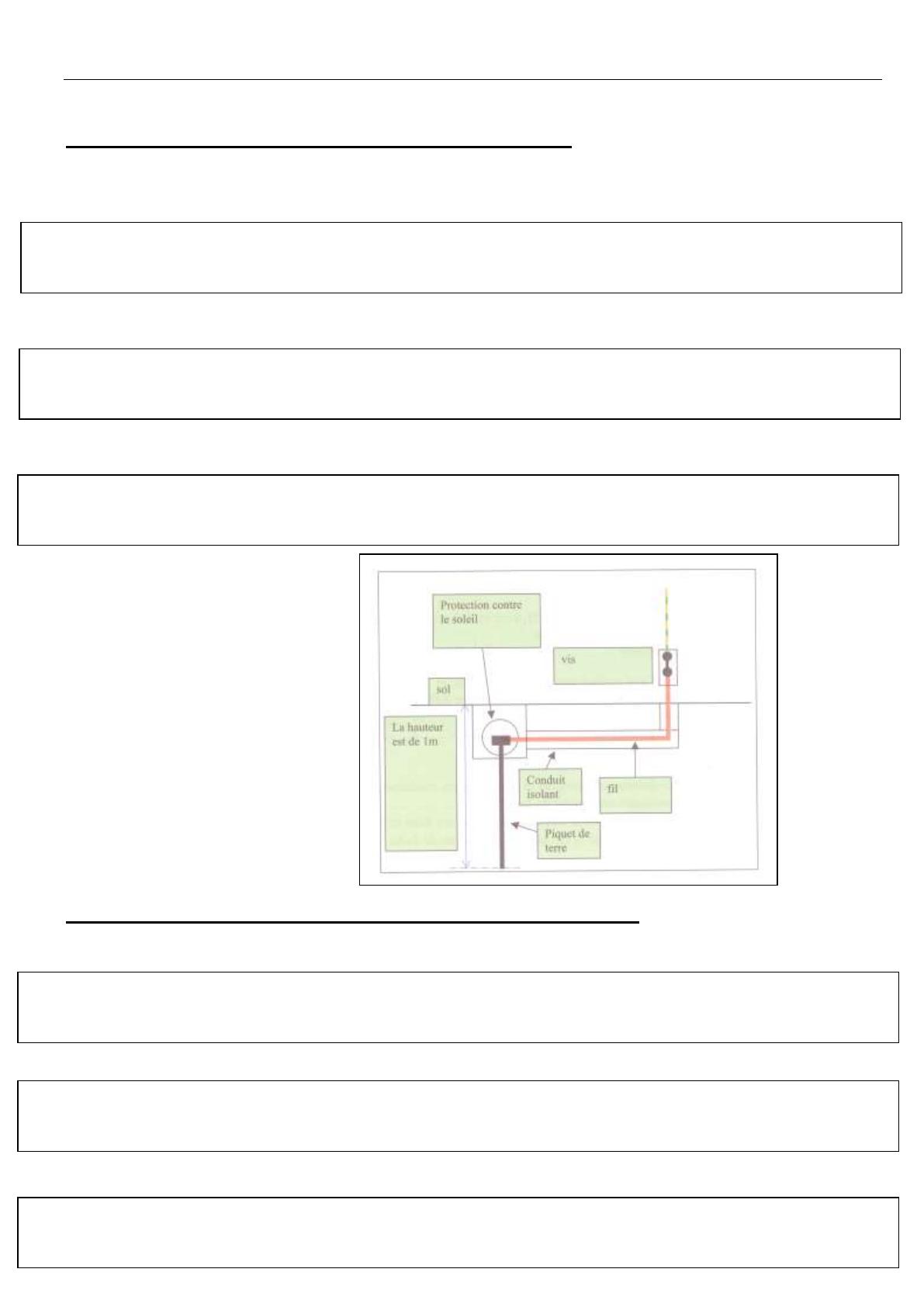

4. A partir du schéma d’une
prise de terre ci-contre,
réalisé par un apprenti
électricien, corriger les
indications portées si
elles ne sont pas correctes.
C. Connaissances de base sur le dispositif différentiel :
1. Tous les circuits doivent être protégés par un dispositif différentiel de 30 mA.
2. Un interrupteur différentiel protège un circuit en cas de court-circuit.
3. In signifie courant différentiel nominal, c’est la sensibilité du déclencheur différentiel.
 Oui ;  Non - Justifier votre réponse :
 Oui ;  Non - Justifier votre réponse :
 Oui ;  Non - Justifier votre réponse :
 Oui ;  Non - Justifier votre réponse :
 Oui ;  Non - Justifier votre réponse :
 Oui ;  Non - Justifier votre réponse :

SUJET LA PROTECTION EN INSTALLATION DOMESTIQUE CAP PROELEC (CJ) Page 4 / 7
4. Le déclencheur différentiel déclenche obligatoirement quand le courant de fuite à la terre atteint
la valeur de la sensibilité du déclencheur.
5. Le déclencheur différentiel du type AC détecte les courants de défaut de type alternatif.
6. Le déclencheur différentiel du type A détecte les courants de défaut de type alternatif et ceux
comportant une composante continue.
7. Le déclencheur différentiel du type A est utilisé pour protéger les circuits d’éclairage.
8. Le déclencheur différentiel du type Hpi est utilisé pour protéger le circuit du congélateur, il
n’est pas obligatoire.
9. Une habitation d’une surface comprise entre 35 m² et 100 m² doit comporter un interrupteur
différentiel de type AC de 40 A et un interrupteur différentiel de type A de 40 A.

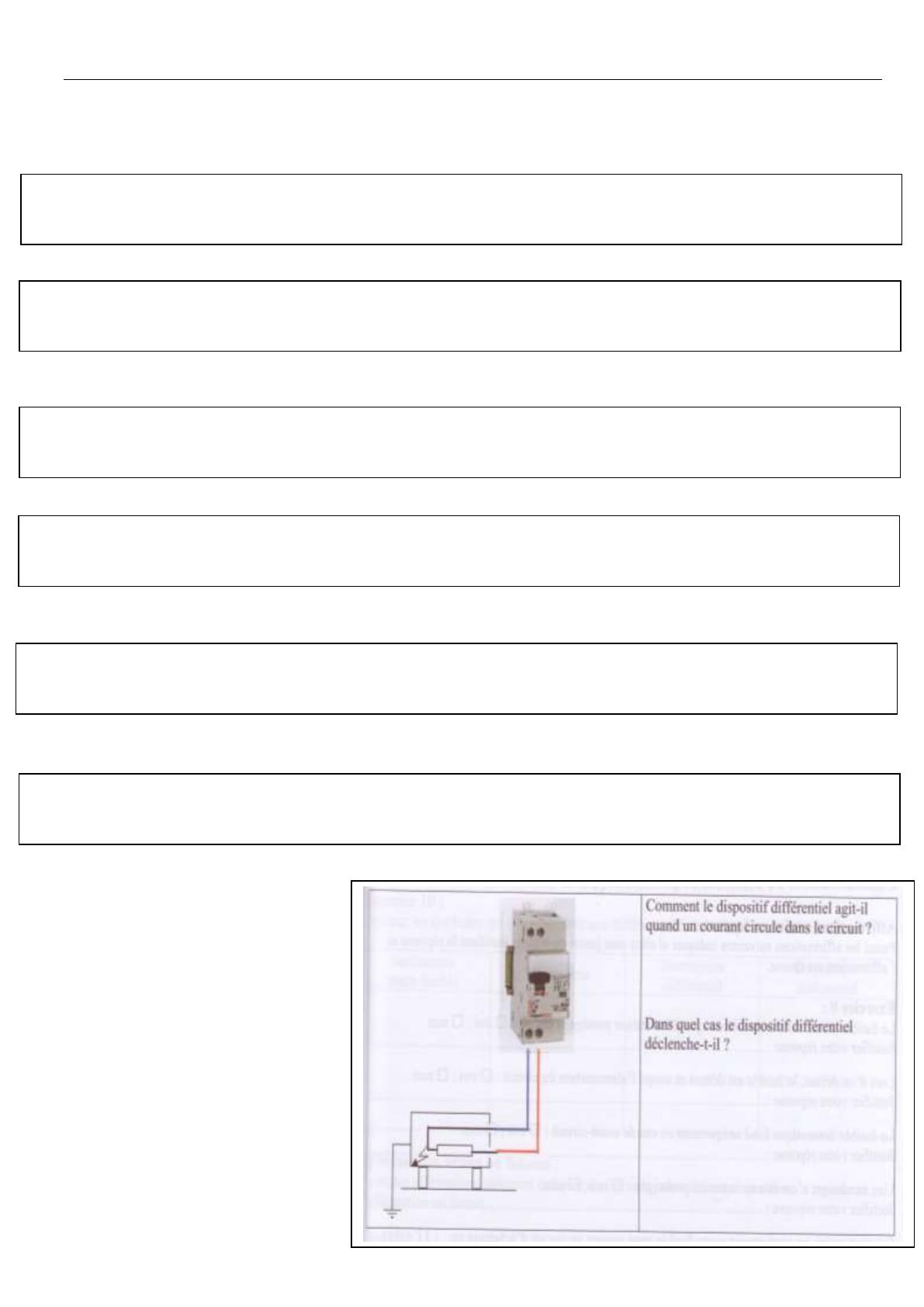

10. Le récepteur ci-contre est
alimenté et une partie du
conducteur dénudé touche la
carcasse métallique provoquant
un courant de fuite :
- indiquer avec des flèches la
circulation du courant dans
ce circuit.
- indiquer avec une flèche
la circulation du courant de fuite.
 Oui ;  Non - Justifier votre réponse :
 Oui ;  Non - Justifier votre réponse :
 Oui ;  Non - Justifier votre réponse :
 Oui ;  Non - Justifier votre réponse :
 Oui ;  Non - Justifier votre réponse :
 Oui ;  Non - Justifier votre réponse :

SUJET LA PROTECTION EN INSTALLATION DOMESTIQUE CAP PROELEC (CJ) Page 5 / 7
D. Connaissances de base sur la protection par fusible :
1. Le fusible d’une installation électrique d’habitation protège le circuit.
2. Lors d’un défaut, le fusible est détruit et coupe l’alimentation du circuit.
3. Le fusible domestique fond uniquement en cas de court-circuit.
4. Une surcharge, c’est une surintensité prolongée.
5. On peut ouvrir un sectionneur porte-fusible pour couper un circuit d’éclairage en
fonctionnement.

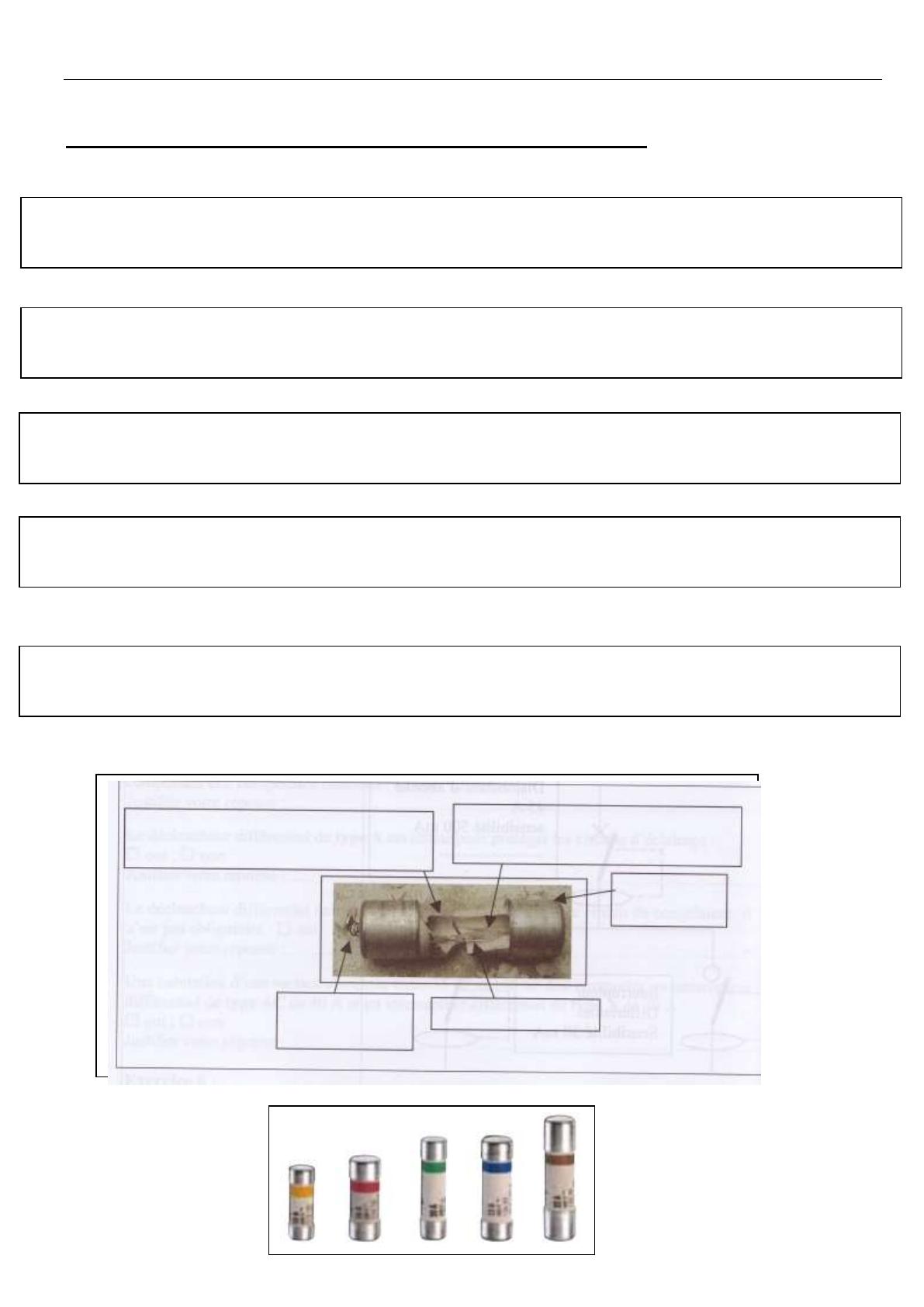

6. A partir de la photo d’un fusible cassé, indiquer dans les cases les différents éléments qui le
constituent
 Oui ;  Non - Justifier votre réponse :
 Oui ;  Non - Justifier votre réponse :
 Oui ;  Non - Justifier votre réponse :
 Oui ;  Non - Justifier votre réponse :
 Oui ;  Non - Justifier votre réponse :
