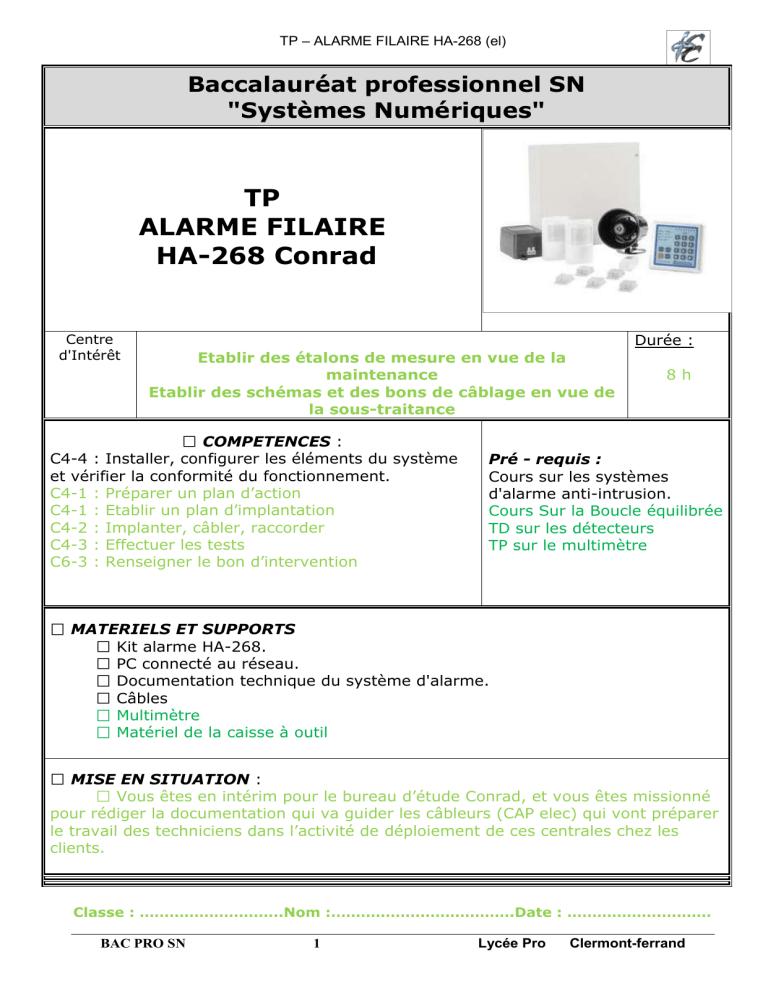

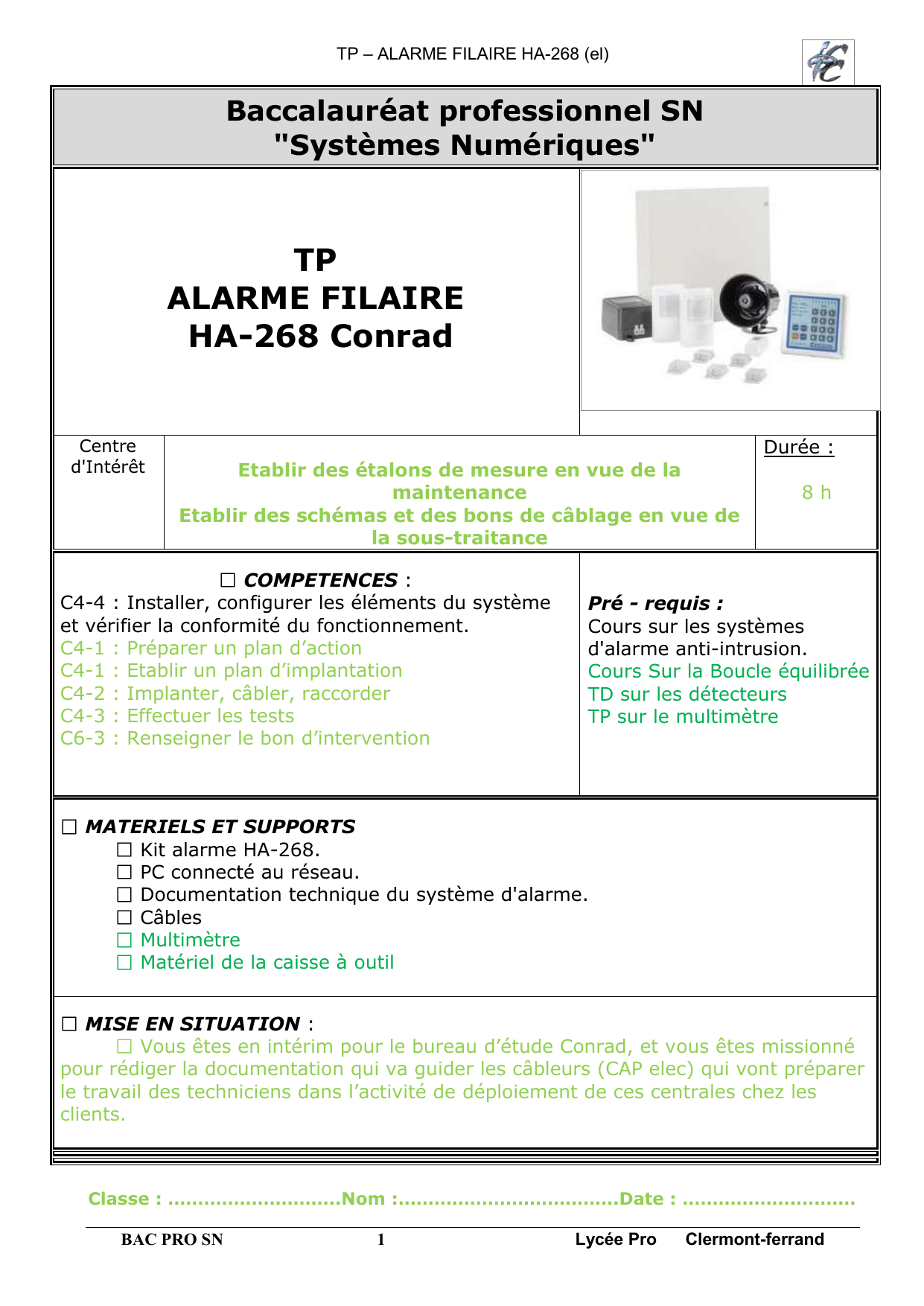

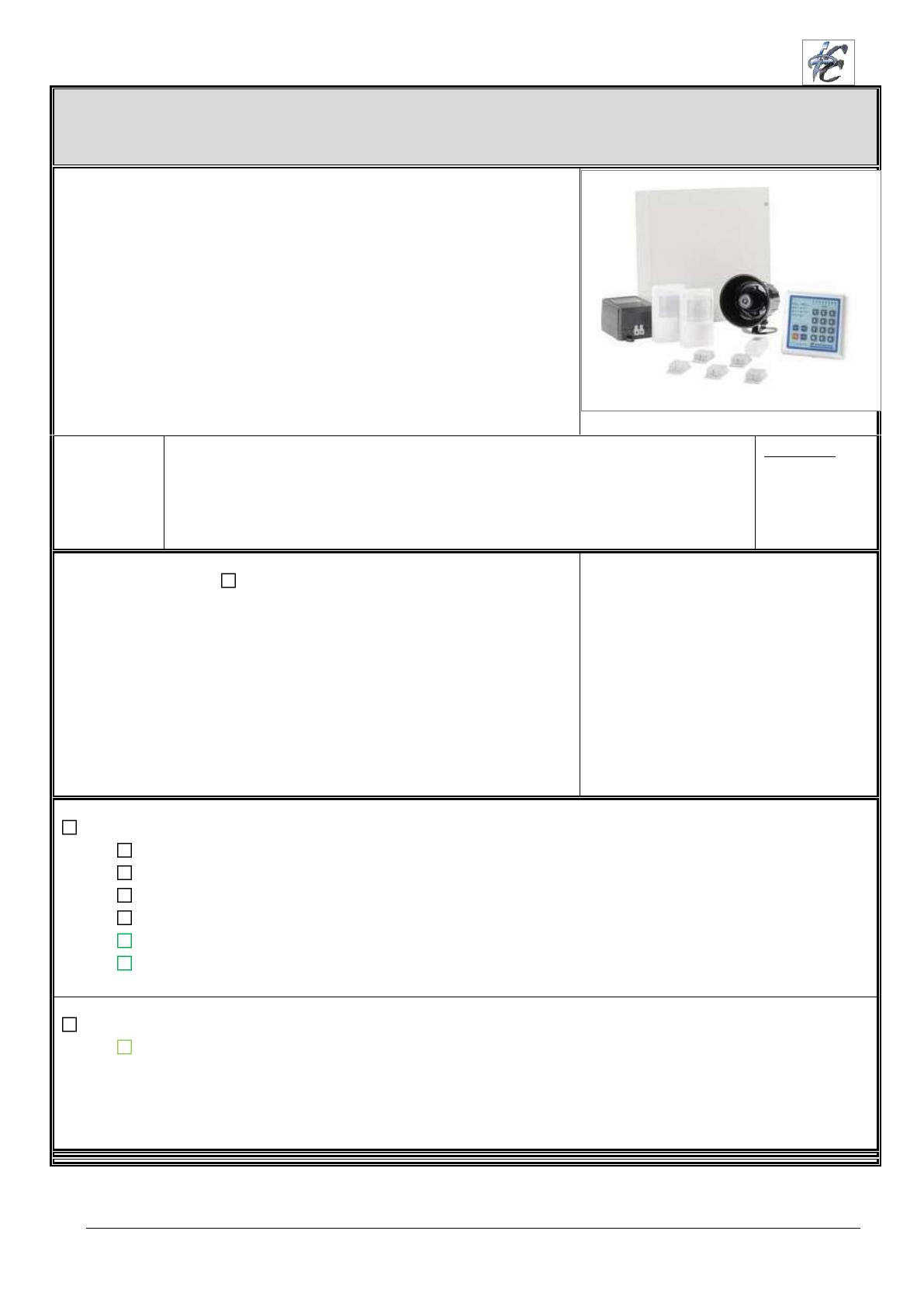

TP – ALARME FILAIRE HA-268 (el)
BAC PRO SN 1 Lycée Pro Clermont-ferrand
Baccalauréat professionnel SN
"Systèmes Numériques"
TP
ALARME FILAIRE
HA-268 Conrad
Centre
d'Intérêt
Etablir des étalons de mesure en vue de la
maintenance
Etablir des schémas et des bons de câblage en vue de
la sous-traitance
Durée :
8 h
COMPETENCES :
C4-4 : Installer, configurer les éléments du système
et vérifier la conformité du fonctionnement.
C4-1 : Préparer un plan d’action
C4-1 : Etablir un plan d’implantation
C4-2 : Implanter, câbler, raccorder
C4-3 : Effectuer les tests
C6-3 : Renseigner le bon d’intervention
Pré - requis :
Cours sur les systèmes
d'alarme anti-intrusion.
Cours Sur la Boucle équilibrée
TD sur les détecteurs
TP sur le multimètre
MATERIELS ET SUPPORTS
Kit alarme HA-268.
PC connecté au réseau.
Documentation technique du système d'alarme.
Câbles
Multimètre
Matériel de la caisse à outil
MISE EN SITUATION :
Vous êtes en intérim pour le bureau d’étude Conrad, et vous êtes missionné
pour rédiger la documentation qui va guider les câbleurs (CAP elec) qui vont préparer
le travail des techniciens dans l’activité de déploiement de ces centrales chez les
clients.
Classe : ………………………..Nom :……………………………….Date : ……………….….……

TP – ALARME FILAIRE HA-268 (el)
BAC PRO SN 2 Lycée Pro Clermont-ferrand
OBJECTIFS
 ETABLIR UN ETALON DE MESURE HORS CABLAGE EN VUE DES OPERATIONS DE
MAINTENANCE A VENIR
 ETABLIR UN BON DE CABLAGE EN VUE DE LA SOUS-TRAITANCE DE CETTE ACTIVITE PAR
UN OPERATEUR CABLEUR (CAP ELEC) POUR LE DEPLOIEMENT D’UN LOT DE CENTRALE
CHEZ LES CLIENTS
 REALISER UN CABLAGE DE REFERENCE
 ETABLIR UN ETALON DE MESURE SYSTEME CABLE EN VUE DES OPERATIONS DE
MAINTENANCE A VENIR
1. ETABLIR un ETALON de MESURES de
CONTINUITE/ISOLEMENT/RESISTANCE du SYSTEME NON CABLE
 Conseil pour l’optimisation du temps de travail et l’efficacité du résultat :
- Le multimètre peut être accroché a une tête de visse fixée au plateau
- Un technicien assis au bureau stylo en main dicte les mesures, le second
effectue la mesure et annonce le résultat, et le 1er note le résultat : c’est
l’avantage de travailler en binôme.
- Les résultats peuvent être présentés en colonne ordonnée pour faciliter
l’exploitation ultérieure du document rédigé par une meilleure lisibilité :
tous les OL à droite, les zéros à gauche, les valeurs intermédiaires au
centre, ainsi que les valeurs fluctuantes.
VOUS RENSEIGNERER le DOCUMENT de REPONSE DR1 :

TP – ALARME FILAIRE HA-268 (el)
BAC PRO SN 3 Lycée Pro Clermont-ferrand
2. COMPLETER le PLAN de CABLAGE pour les PERIPHERIQUES du
SYSTEME : (uniquement les périphériques disponibles)
VOUS RENSEIGNERER le DOCUMENT de REPONSE DR2 :
Pour ce faire vous vous aiderez de la documentation
constructeur
3. COMPLETER le PLAN de CABLAGE pour 3 DETECTEURS
d’OUVERTURE sur UNE ZONE :
VOUS CHOISIRER la ZONE 1
VOUS RENSEIGNERER le DOCUMENT de REPONSE DR3 :
Pour ce faire vous vous aiderez de la documentation constructeur et des
annexes techniques
4. COMPLETER le PLAN de CABLAGE pour 2 DETECTEURS de
MOUVEMENT sur UNE ZONE :
VOUS CHOISIRER la ZONE 2
VOUS RENSEIGNERER le DOCUMENT de REPONSE DR3 :
Pour ce faire vous vous aiderez de la documentation constructeur et des
annexes techniques
5. FAIRE VALIDER les ETAPES 1 à 4 par le PROFESSEUR
6. REDIGER un BON de CABLAGE pour les PERIPHERIQUES
VOUS RENSEIGNERER le DOCUMENT de REPONSE DR4 :
 Conseil pour l’optimisation du temps de travail et l’efficacité du résultat :
- Pour chaque fil, un membre du binôme, surligneur à la main, designer le
tenant et l’aboutissant d’un câble, que l’autre membre renseigne dans le
bon de câblage. Lorsque c’est fait, le 1er surligne le fil sur le plan de
câblage.
- Les règles de l’art du métier veulent que les techniciens câbles les points
chaud en rouge les points froids en noir, les phases en … etc….
7. REDIGER un BON de CABLAGE pour les DO
VOUS RENSEIGNERER le DOCUMENT de REPONSE DR5 :
 Mêmes conseils que précédemment
8. REDIGER un BON de CABLAGE pour les D(MVT/IR)
VOUS RENSEIGNERER le DOCUMENT de REPONSE DR6 :
 Mêmes conseils que précédemment

TP – ALARME FILAIRE HA-268 (el)
BAC PRO SN 4 Lycée Pro Clermont-ferrand
9. REDIGER un BON de VALIDATION d’ISOLEMENT (Bonus)
Ce bon est destiné à valider l’absence de court-circuit avant la
mise sous tension, et éviter ainsi des dommages au matériel
Indiquer entre quels fils on doit vérifier qu’il n’y a pas de court-
circuit à l’aide des repères sur les schémas
VOUS RENSEIGNERER le DOCUMENT de REPONSE DR+ :
10. PROCEDER au CABLAGE en RESPECTANT LES INSTRUCTIONS QUI
SUIVENT :
POUR CE FAIRE, REMETTRE les PLANS au PROFESSEUR
VOUS ALLEZ REALISER LE CABLAGE UNIQUEMENT A L’AIDE DE
VOS DR RENSEIGNES.
 Conseil pour l’optimisation du temps de travail et l’efficacité du résultat :
Un membre du binôme, surligneur à la main dicte les connexions à faire du
tenant à l’aboutissant, le second exécute le raccordement et valide
verbalement par un « raccordé «. Le 1er coche la ligne du bon de câblage
au surligneur
11. PROCEDER au TEST d’ISOLEMENT et RENSEIGNER le RAPPORT de
RECETTE: (Bonus)
 Conseil pour l’optimisation du temps de travail et l’efficacité du résultat :
Un membre du binôme, surligneur à la main, dicte les isolements à tester,
le second exécute le test au multimètre et valide verbalement par un
« isolé «. Le 1er surligne le test d’isolement effectué au surligneur
VOUS RENSEIGNERER le DOCUMENT de REPONSE DR+ :
12. APELLER le PROFESSEUR pour VALIDER les ETAPES 6 à 11
13. REDIGER, à l’INTENTION des CLIENTS, dans votre COMPTE-RENDU,
la PROCEDURE pour ENTRER dans le MODE de PROGRAMMATION,
VOUS PRECISEREZ le CODE à UTILISER? (DR7)
VEUILLEZ ne PAS MODIFIER le CODE
lors de l'INSTALLATION

TP – ALARME FILAIRE HA-268 (el)
BAC PRO SN 5 Lycée Pro Clermont-ferrand
14. REDIGER, à l’INTENTION des CLIENTS, dans votre COMPTE-
RENDU, la PROCEDURE pour SORTIR du MODE de
PROGRAMMATION ? (DR7)
15. PROCEDER à la MISE SOUS TENSION
16. PROCEDER SI NECESSAIRE au PARAMETRAGES :
a) Remise aux paramètres d'usine.
b) Rentrer le code « 54321 » pour utilisateur 1.
c) Régler les boucles des zones 1 et 2 de la manière suivante :
◦ Déclenchement x fois.
◦ Déclenchement retardé.
◦ Temps de réponse 500ms.
d) Régler le délais de sortie des deux boucles de zone à 10 secondes.
e) Régler les délais d'entrée 1 et 2 à 5 secondes.
17. CONSTATER l’ABSCENCE de DEFAUTS, PUIS VALIDER LA RECETTE
CLIENT
Si des défauts sont apparus, retourner aux étapes précédentes
VOUS RENSEIGNERER le DOCUMENT de REPONSE DR8 :
18. TESTER les DO et les D(MVT/IR) et CONSTATER les
DECLENCHEMENTS des ALARMES
VOUS RENSEIGNERER le DOCUMENT de REPONSE DR8 :
19. REARMER si NECESSAIRE CHAQUE ALARME
20. PROCEDER MAINTENANT à la MISE HORS TENSION
21. ETABLIR un ETALON de MESURES de
CONTINUITE/ISOLEMENT/RESISTANCE du SYSTEME CABLE CETTE
FOIS CI
 Conseil pour l’optimisation du temps de travail et l’efficacité du résultat :
Suivre les mêmes conseils qu’au paragraphe 1
VOUS RENSEIGNERER le DOCUMENT de REPONSE DR9 :
22. REINTEGRATION
Désactiver l'alarme, Supprimer la mémoire alarme, Couper l'alimentation et tout
démonter.
Ranger le matériel
Le TP est terminé.
