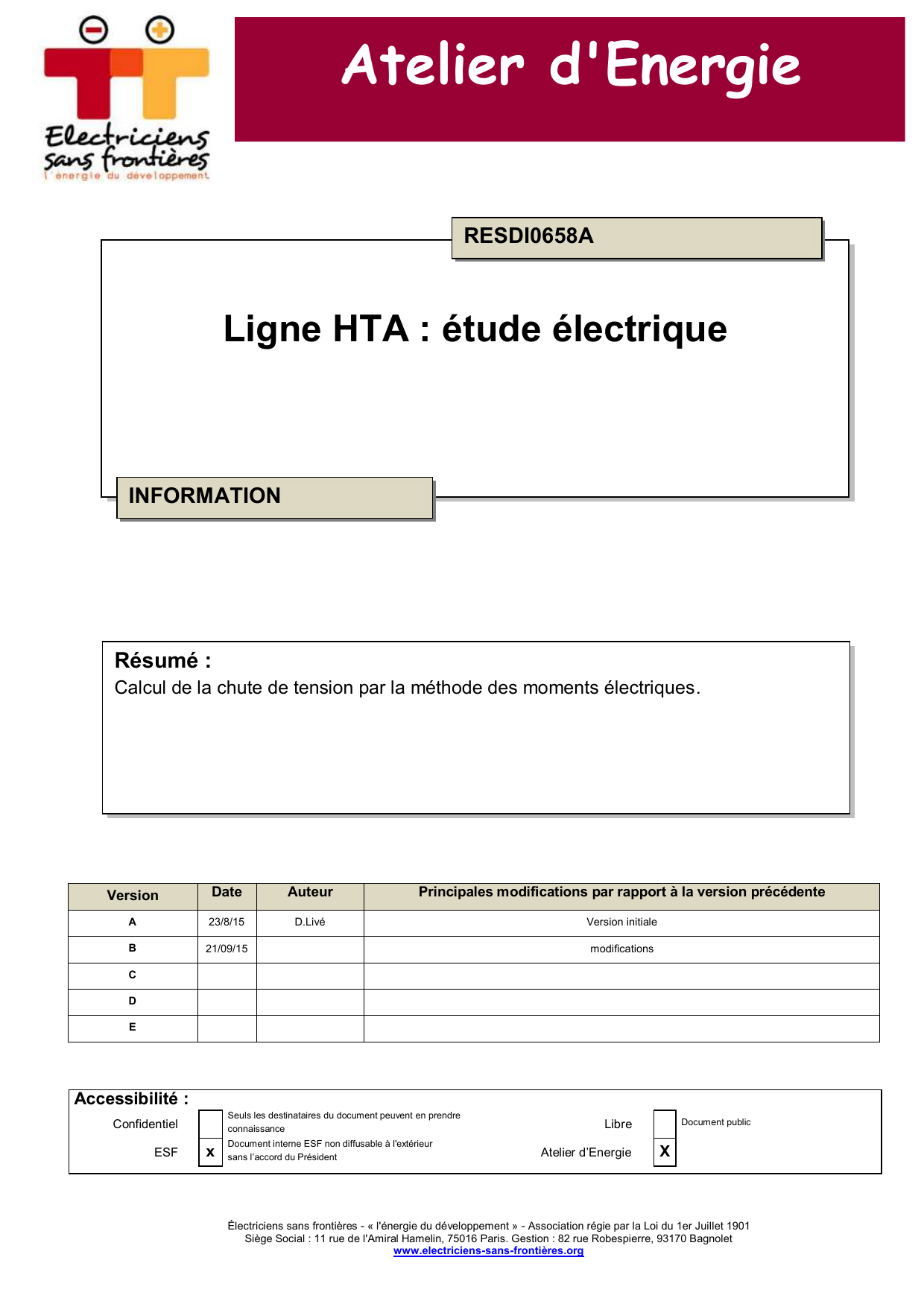

Ligne HTA : étude électrique
Résumé :
Calcul de la chute de tension par la méthode des moments électriques.
RESDI0658A
Atelier d'Energie
INFORMATION

ELECTRICIENS SANS FRONTIERES
REFERENTIEL TECHNIQUE DE L’ATELIER ENERGIE RESDI0658A
Page 2 sur 5
Sommaire
1. Généralités : ................................................................................................................................3
2. Méthode de calcul utilisée en HTA (valable également en BTA): le moment électrique : M=P*L ..3
3. Exemples de calculs avec l’utilisation du tableau M1% ................................................................4
4. Tableau des moments électriques ...............................................................................................5

ELECTRICIENS SANS FRONTIERES
REFERENTIEL TECHNIQUE DE L’ATELIER ENERGIE RESDI0658A
Page 3 sur 5
1. Généralités :
La chute de tension(en France) ne doit pas excéder 5% de la tension entre phase
3 paramètres déterminent la chute de tension
-la charge ou puissance appelée, équilibrée, qui transite dans le réseau
-la longueur du réseau
-la section et la nature des conducteurs du réseau utilisés
2. Méthode de calcul utilisée en HTA (valable également en BTA): le
moment électrique : M=P*L
Expression de l’équation générale de la chute de tension
Δu%=(0.1*P*L / U²)*(R+Lɯ tg ϕ)
Avec :
-Lɯ = 0.1Ω/km pour les câbles isolés
- Lɯ = 0.35Ω/km pour les conducteurs nus
- P en Mw, L en km
-U en kv
-avec cos ϕ=0.9
- tgϕ=0.5, R à 50° pour les conducteurs isolés et 20° pour les conducteurs nus attention
Attention: à la différence de la BT l’unité de puissance utilisée en HTA est le
Mw

ELECTRICIENS SANS FRONTIERES
REFERENTIEL TECHNIQUE DE L’ATELIER ENERGIE RESDI0658A
Page 4 sur 5
3. Exemples de calculs avec l’utilisation du tableau M1%
(voir annexe ci-dessous)
Δu%=P*L/M avec P en Mw, L en km, M en Mw*km
1er exemple
Charge 1 Mw, U = 20 kv, L = 10 km, conducteurs nus envisagée 34.4 mm2 alm,
u%= 1 * 10 / 3.5 = 2.85 % < 5 %
section 34.4 alm acceptable u% <5%
2éme exemple
Charge 0.5 Mw, U=5.5 kv, L = 5 km, utilisation de conducteurs nus envisagée 54.6 mm2 alm.
u%= 0.5*5 / 0.39 = 6.41%. La chute de tension est >5 %, je choisis donc une section
supérieure.
dans ce cas utiliser la section supérieure 75.5 mm2 alm:
u% = 0.5*5 / 0.49 = 5.1% ≈5%

ELECTRICIENS SANS FRONTIERES
REFERENTIEL TECHNIQUE DE L’ATELIER ENERGIE RESDI0658A
Page 5 sur 5

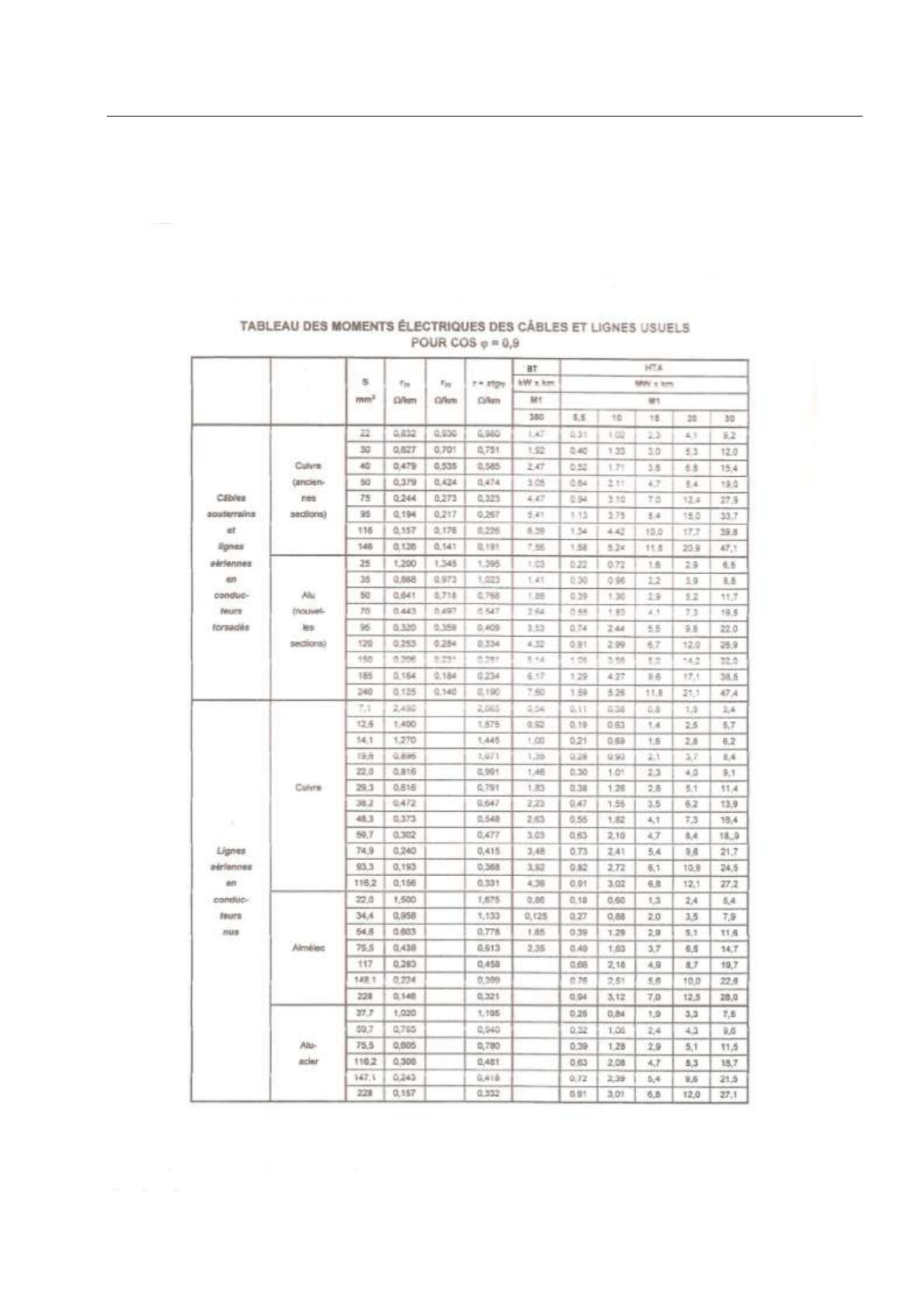

4. Tableau des moments électriques
