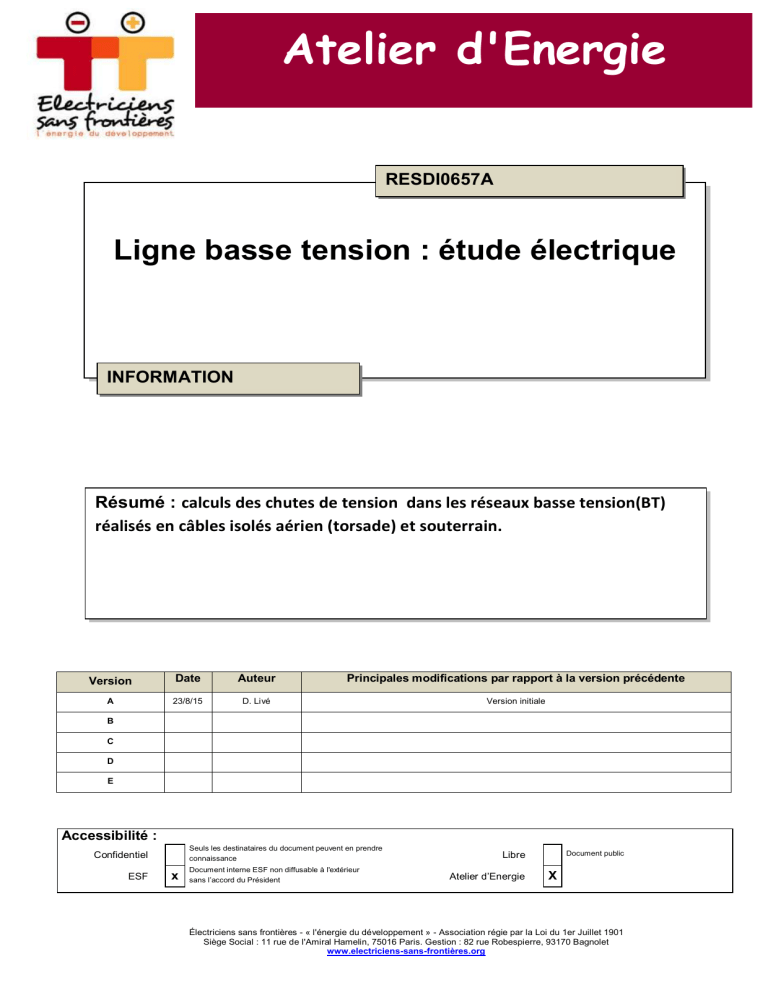

Ligne basse tension : étude électrique
Résumé : calculs des chutes de tension dans les réseaux basse tension(BT)
réalisés en câbles isolés aérien (torsade) et souterrain.
RESDI0657A
Atelier d'Energie
INFORMATION

ELECTRICIENS SANS FRONTIERES
REFERENTIEL TECHNIQUE DE L’ATELIER ENERGIE RESDI0657A
Page 2 sur 5
Sommaire
1. Généralités sur la chute de tension .............................................................................................3
2. Méthode de calcul utilisée en BT(valable également en HTA): le moment électrique : M=P*L .....3
3. Exemples d’utilisation du tableau M1%(voir tableau ci-dessous) .................................................4
4. Tableau des moments .................................................................................................................5

ELECTRICIENS SANS FRONTIERES
REFERENTIEL TECHNIQUE DE L’ATELIER ENERGIE RESDI0657A
Page 3 sur 5
1. Généralités sur la chute de tension
La chute de tension(en Europe) ne doit pas excéder 10% soit pour une tension de 230v soit
→ 207/253v entre phase et neutre et 358/458 v entre phases.
3 paramètres déterminent la chute de tension:
-la charge ou puissance appelée qui transite dans le réseau
-la longueur du réseau
-la section et la nature des conducteurs du réseau utilisés
2. Méthode de calcul utilisée en BT(valable également en HTA): le
moment électrique : M=P*L
Expression de l’équation générale de la chute de tension à l’aide de M=P*L
Δu%=(0.1*P*L / U²)*(R+Lɯ tg ϕ)
Avec :
Lɯ = 0.1Ω/km pour les câbles isolés
Lɯ = 0.35Ω/km pour les conducteurs nus
P en kw
L en km
U en kv
avec cos ϕ=0.9
tgϕ=0.5
R à 50°
Tableau des moments électriques pour câbles isolés BT pour une Δ=1%
Section mm²
R Ω/km à 50°
R+Lɯ tg
tg ϕ=0.5
Moment (kw*km)
M1- 220v
Moment (kw*km)
M2-380v
16
2.059
2.1
0.25
0.68
25
1.345
1.395
0.35
1.03
35
0.973
1.023
0.47
1.41
50
0.718
0.768
0.63
1.88
70
0.497
0.547
0.88
2.64
95
0.359
0.409
1.18
3.53
150
0.231
0.281
1.72
5.14

ELECTRICIENS SANS FRONTIERES
REFERENTIEL TECHNIQUE DE L’ATELIER ENERGIE RESDI0657A
Page 4 sur 5
3. Exemples d’utilisation du tableau M1%(voir tableau ci-dessous)
Δu%=P*L/M avec P en kw, L en km, M en kw*km
1er exemple
-200m de réseau aérien en 3*70+1*54.6
-charge en extrémité de réseau 50kw
-tension du réseau 230/410v
Calcul de la Δu en % : 0.2*50/2.64=3.78% < 10%
soit 3.78*380/100=17v de Δu
2ème exemple
-300m de réseau souterrain en 3*150+1*95
-charge de 100kw uniformément répartie le long du câble: dans ce cas l’on prend pour le
calcul 50% de la charge en bout de réseau
-tension du réseau 127/230v
Calcul de la Δu en % : (0.3*100/2)/1.72= 8.7 < 10%
soit 8.7*230/100=20v de Δu
Si la charge est uniformément répartie le long de la ligne on prendra comme moment
électrique de la charge : M=P*L/2

ELECTRICIENS SANS FRONTIERES
REFERENTIEL TECHNIQUE DE L’ATELIER ENERGIE RESDI0657A
Page 5 sur 5

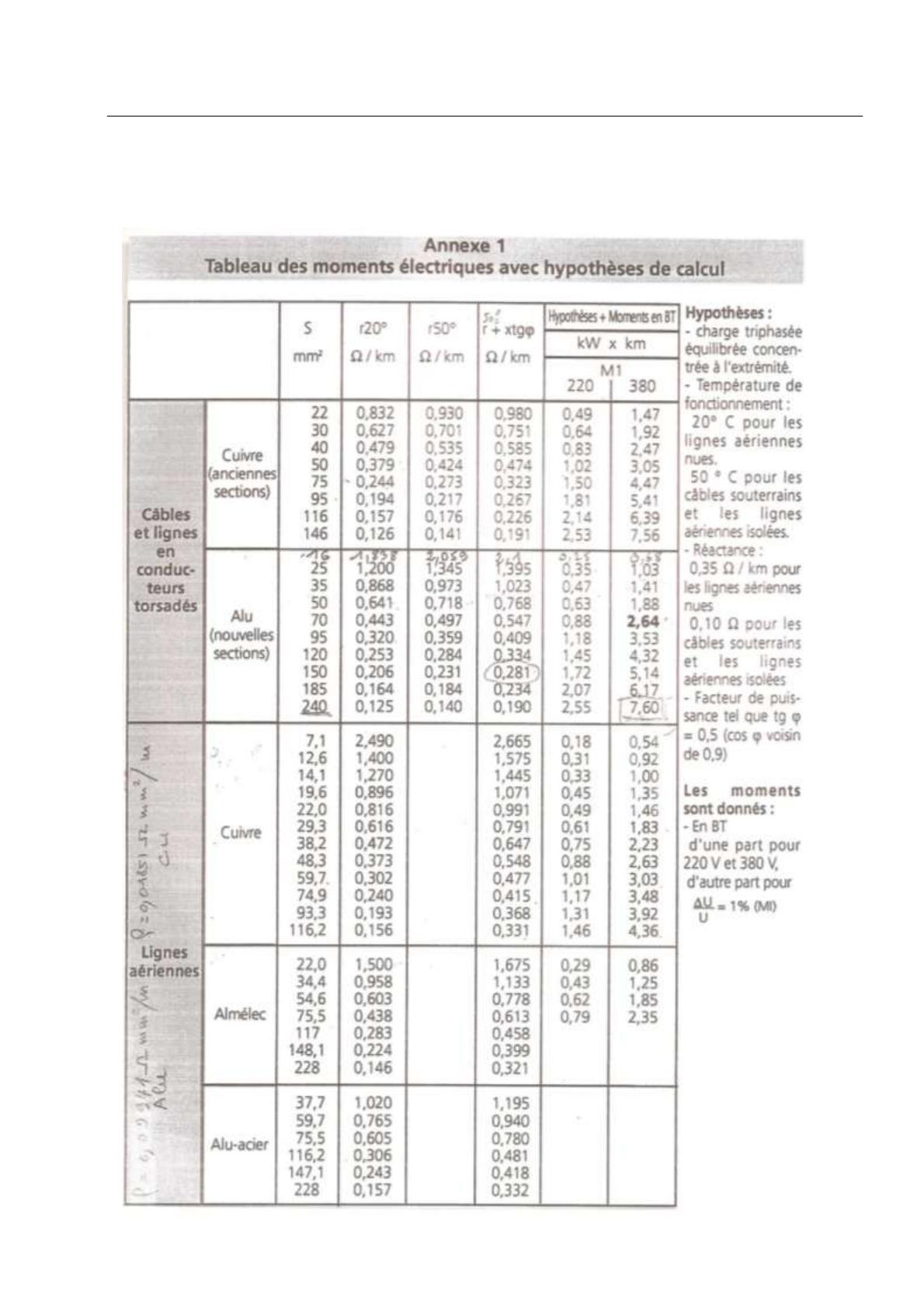

4. Tableau des moments
