Exercices de Physique: Oscilloscope et Circuits Électriques

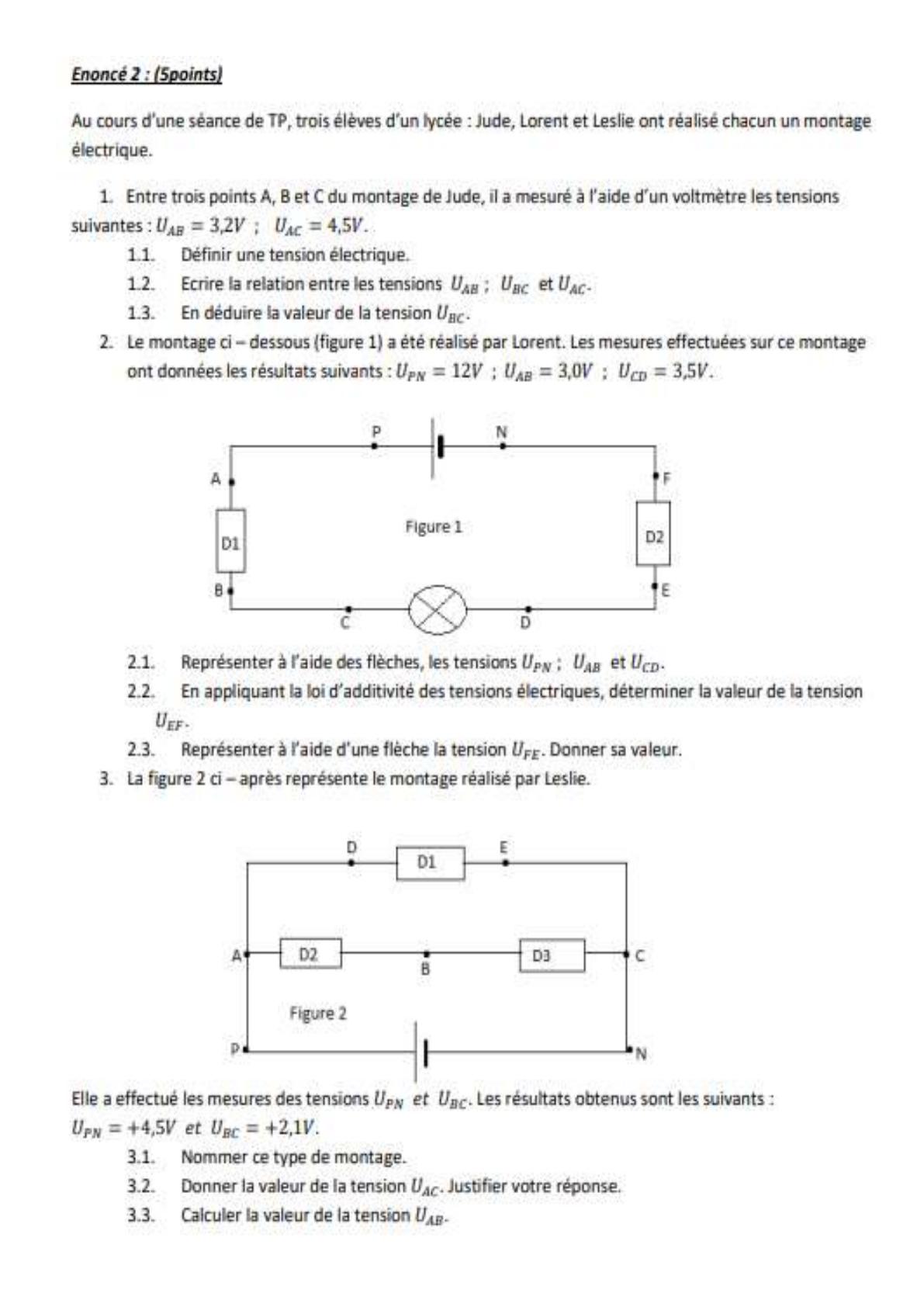

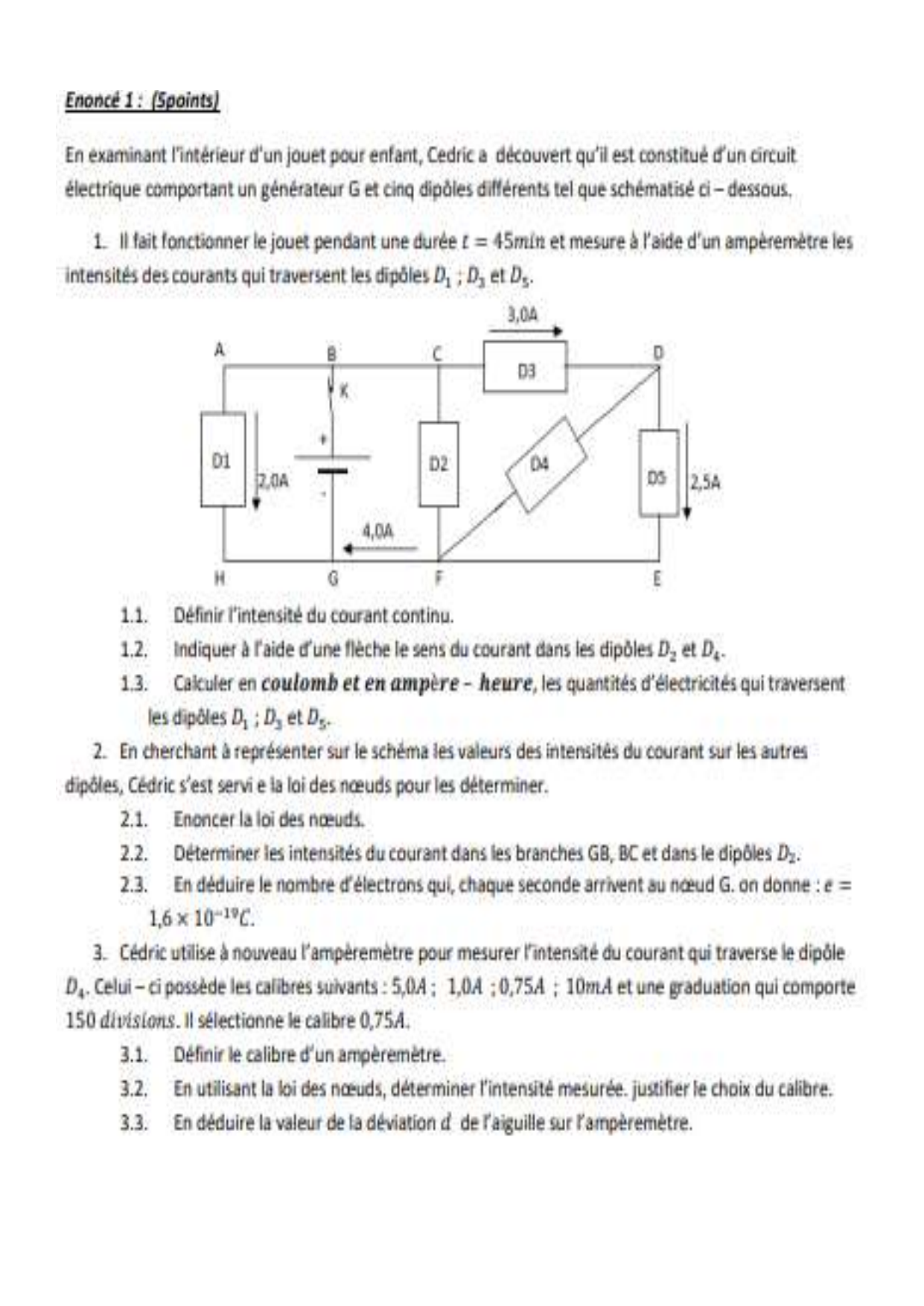

EXERCICE

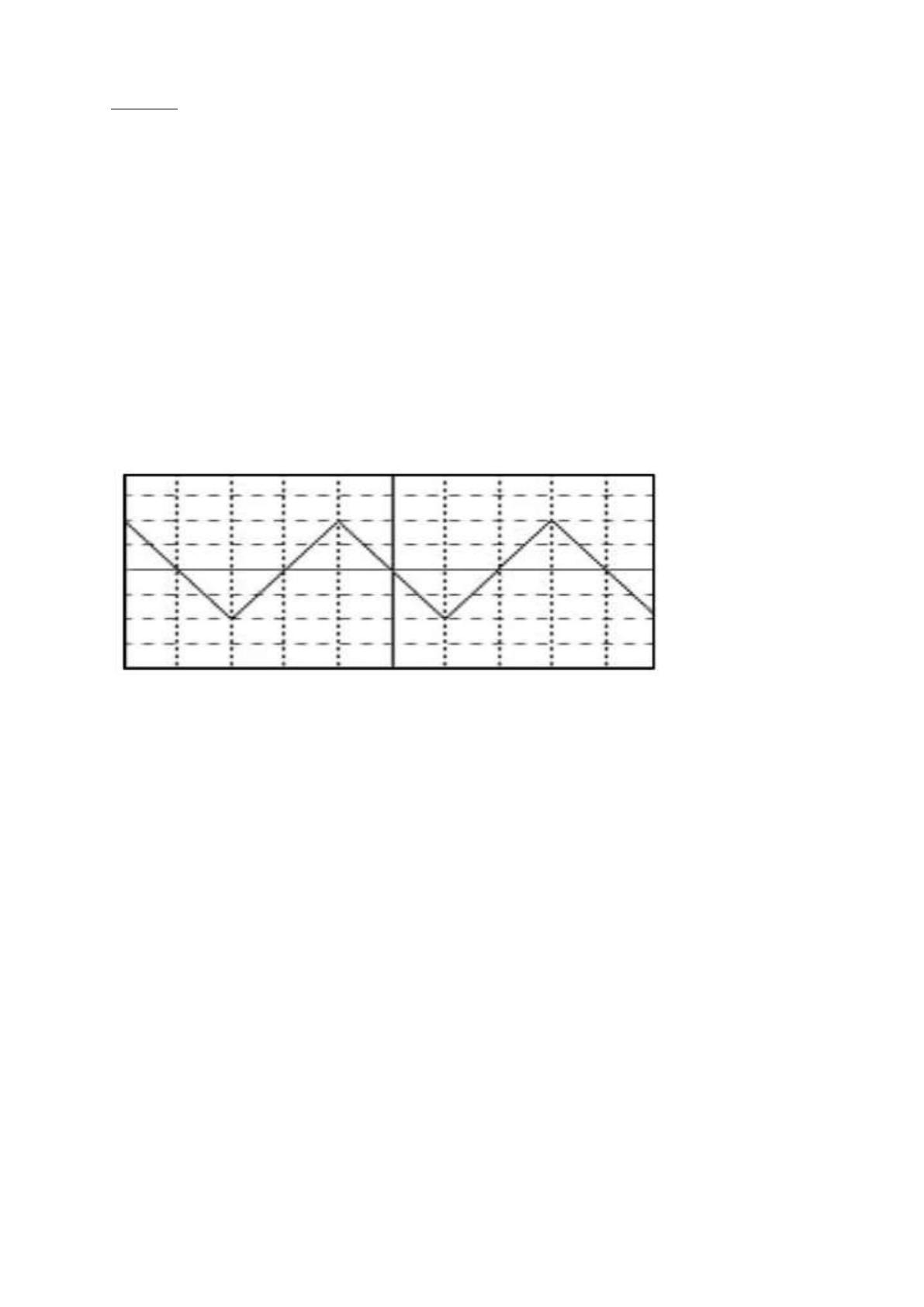

L’oscillogramme ci-dessous représente la tension visualisée sur l’écran d’un oscilloscope. Les réglages de
l’oscilloscope sont les suivants :
- Sensibilité vercale : 2,0 V / division
- Sensibilité horizontale : 5,0 ms / division
1- Parmi les termes suivants :
Connue – variable – alternave – triangulaire – périodique – sinusoïdale, quels sont ceux qui caractérisent cee
tension ?
2- Déterminer la valeur maximale Um de cette tension.
3- En déduire sa valeur efficace et sa tension de crêt à crêt.
4- Donner le nombre de périodes visualisées sur l’écran de l’oscilloscope.
5- Calculer la période T de cette tension.
6- En déduire sa fréquence N.
