Vocabulaire Technique: Éléments Standards

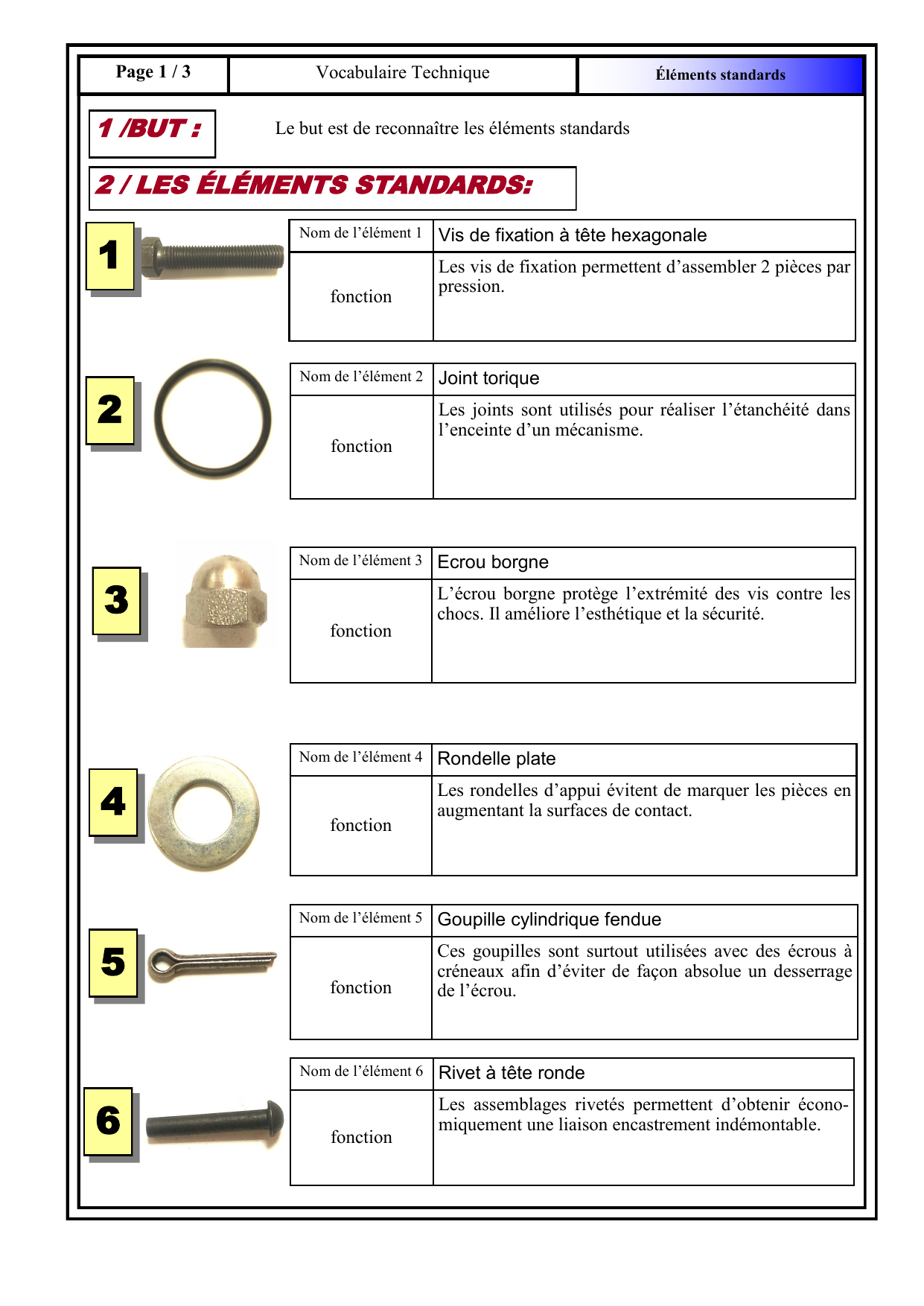

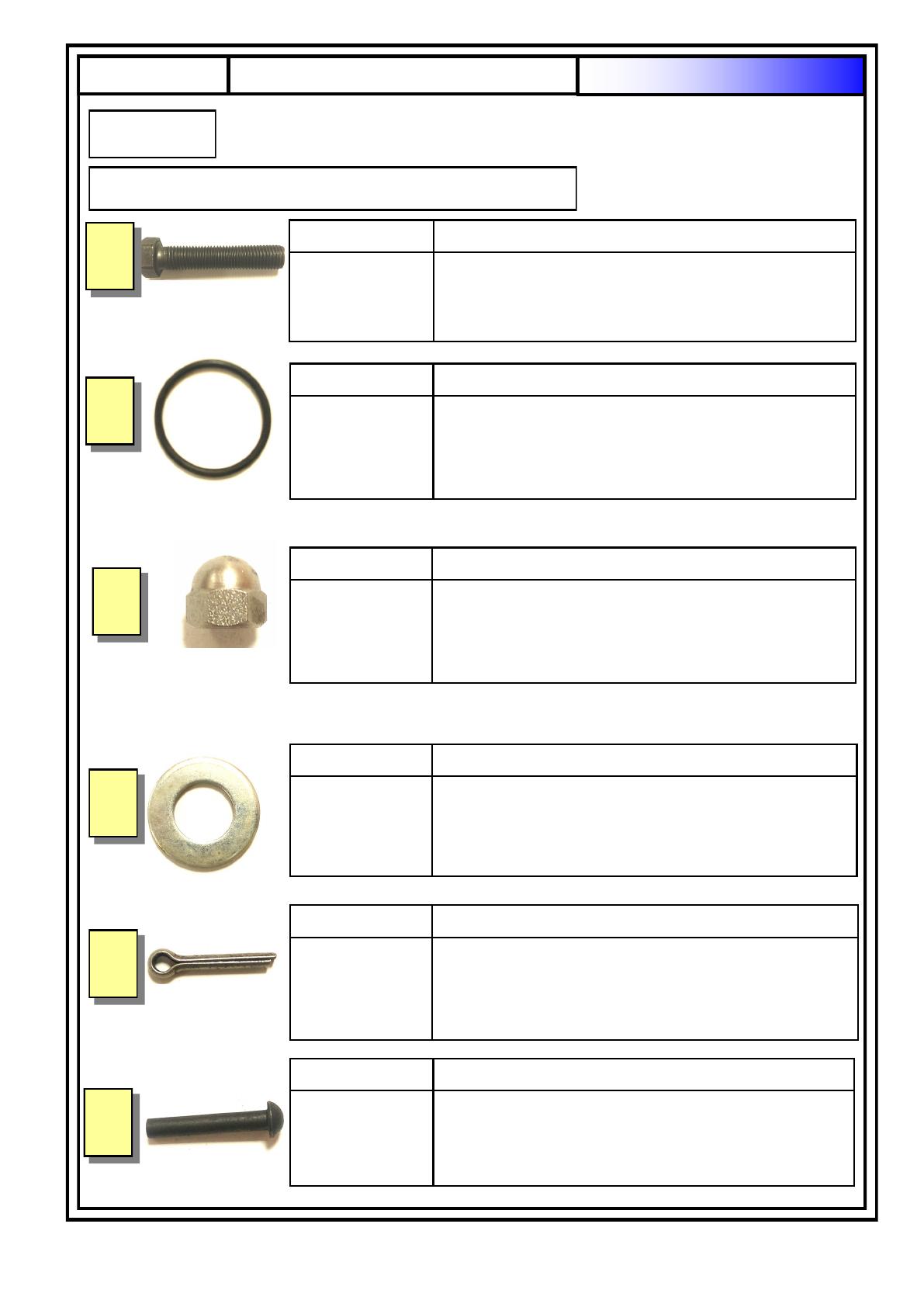

Page 1 / 3 Vocabulaire Technique Éléments standards
Nom de l’élément 1 Vis de fixation à tête hexagonale
fonction
Les vis de fixation permettent d’assembler 2 pièces par
pression.
1
6
5
4
3
2
1 /BUT :
Le but est de reconnaître les éléments standards
2 / LES ÉLÉMENTS STANDARDS:
Nom de l’élément 2 Joint torique
fonction
Les joints sont utilisés pour réaliser l’étanchéité dans
l’enceinte d’un mécanisme.
Nom de l’élément 3 Ecrou borgne
fonction
L’écrou borgne protège l’extrémité des vis contre les
chocs. Il améliore l’esthétique et la sécurité.
Nom de l’élément 4 Rondelle plate
fonction
Les rondelles d’appui évitent de marquer les pièces en
augmentant la surfaces de contact.
Nom de l’élément 5 Goupille cylindrique fendue
fonction
Ces goupilles sont surtout utilisées avec des écrous à
créneaux afin d’éviter de façon absolue un desserrage
de l’écrou.
Nom de l’élément 6 Rivet à tête ronde
fonction
Les assemblages rivetés permettent d’obtenir écono-
miquement une liaison encastrement indémontable.

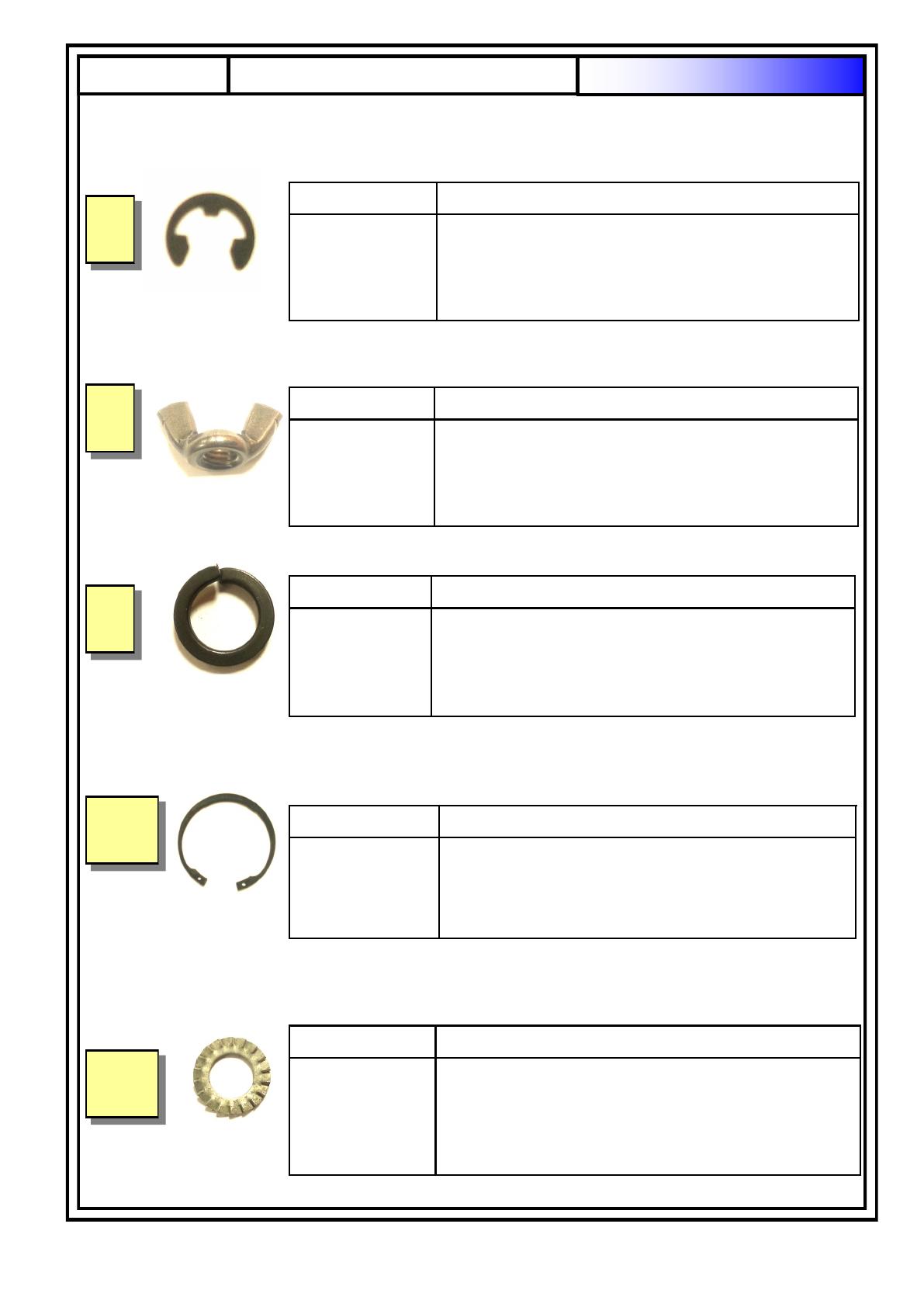

Page 2 / 3 Vocabulaire Technique Éléments standards
7
10
9
8
11
Nom de l’élément 7 Segment d’arrêt à montage radial
fonction
Ces segment d’arrêt permettent de réaliser des épaule-
ments de hauteur assez importante, mais la charge
axiale admissible sur l’anneau est nettement inférieur à
celle que peut supporter les anneaux à montage axial.
Nom de l’élément 8 Ecrou à oreilles
fonction
Ecrou serré à la main.
Nom de l’élément 9 Rondelle Grower
fonction
Rondelle élastique. Le freinage est obtenu grâce à
l’élasticité de la rondelle. L’efficacité est augmenté par
l’incrustation des bords de la rondelle dans l’écrou et
dans la pièce.
Nom de l’élément 10 Anneau élastique ou circlips
fonction
Les anneaux élastiques sont destinés à arrêter en tran-
slation le mouvement relatif de 2 pièces.
Nom de l’élément 11 Rondelle à dents (ici denture extérieure)
fonction
Le freinage est obtenu grâce à l’élasticité des dents et à
l’incrustation des arrêtes dans la pièce à freiner.

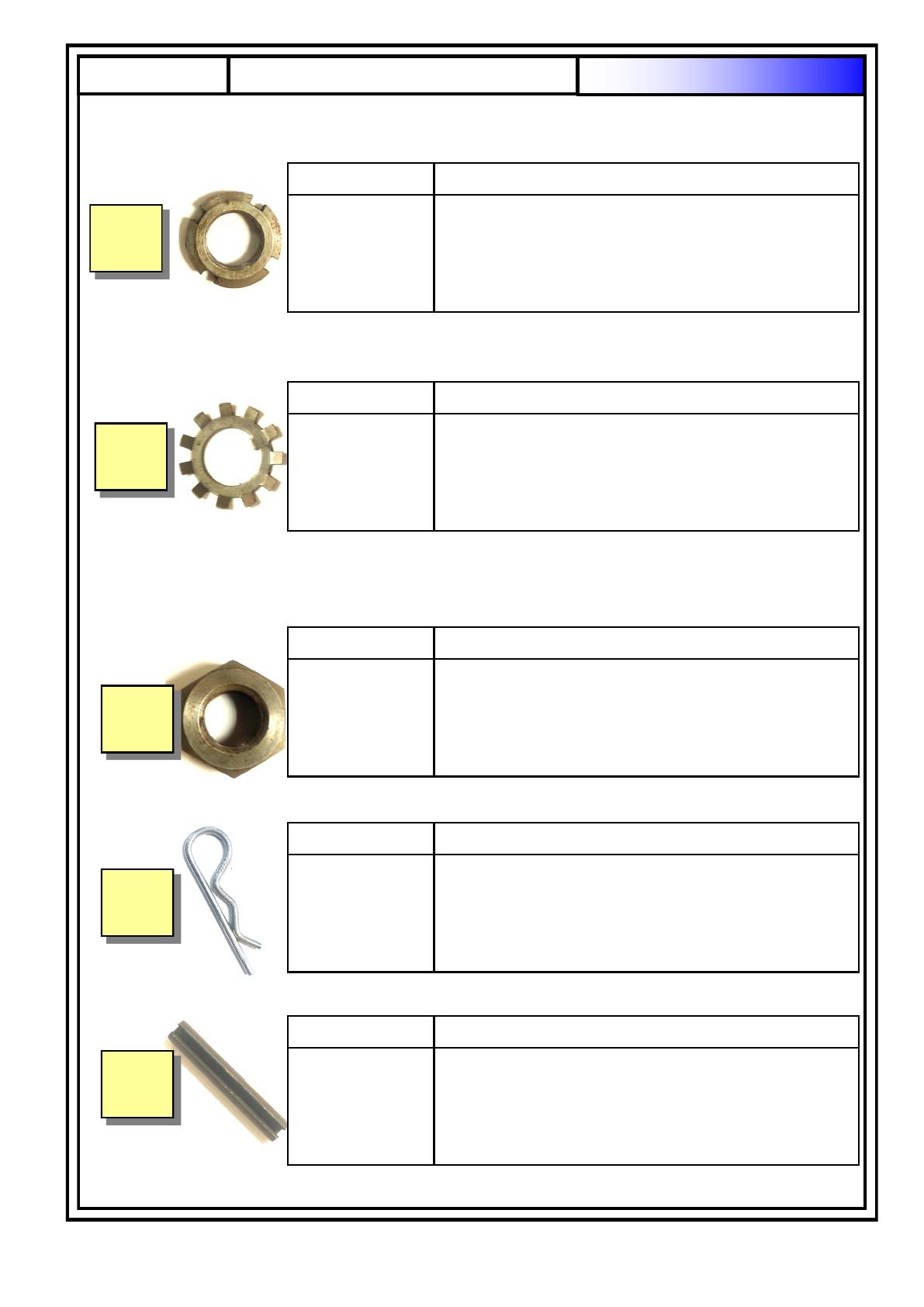

Page 3 / 3 Vocabulaire Technique Éléments standards
12
13
14
15
16
Nom de l’élément 12 Ecrou à encoches
fonction
Ces écrous sont habituellement utilisé pour bloquer
axialement la bague inférieure d’un roulement.
Nom de l’élément 13 Rondelle frein
fonction
La rondelle frein a sa languette qui se loge dans un rai-
nure de l’arbre. Une des languettes de la périphérie est
rabattue dans une encoche de l’écrou. On obtient un
freinage absolu.
Nom de l’élément 14 Ecrou hexagonal
fonction
L’écrou hexagonal convient à la majorité des applica-
tions. C’est l’écrou le plus utilisé.
Nom de l’élément 15 Goupille épingle
fonction
Ces goupilles sont particulièrement recommandées
pour une liaison peu précises devant être fréquemment
montées et démontées sans outillage spécifique.
Nom de l’élément 16 Goupille élastique
fonction
Ces goupilles permettent grâce à leur élasticité d’im-
mobiliser une pièce par rapport à une autre pièce.
