Etude des cartes géologiques : lecture, pendage, structures et coupes

1/14
Etude des cartes géologiques
A- Définition :

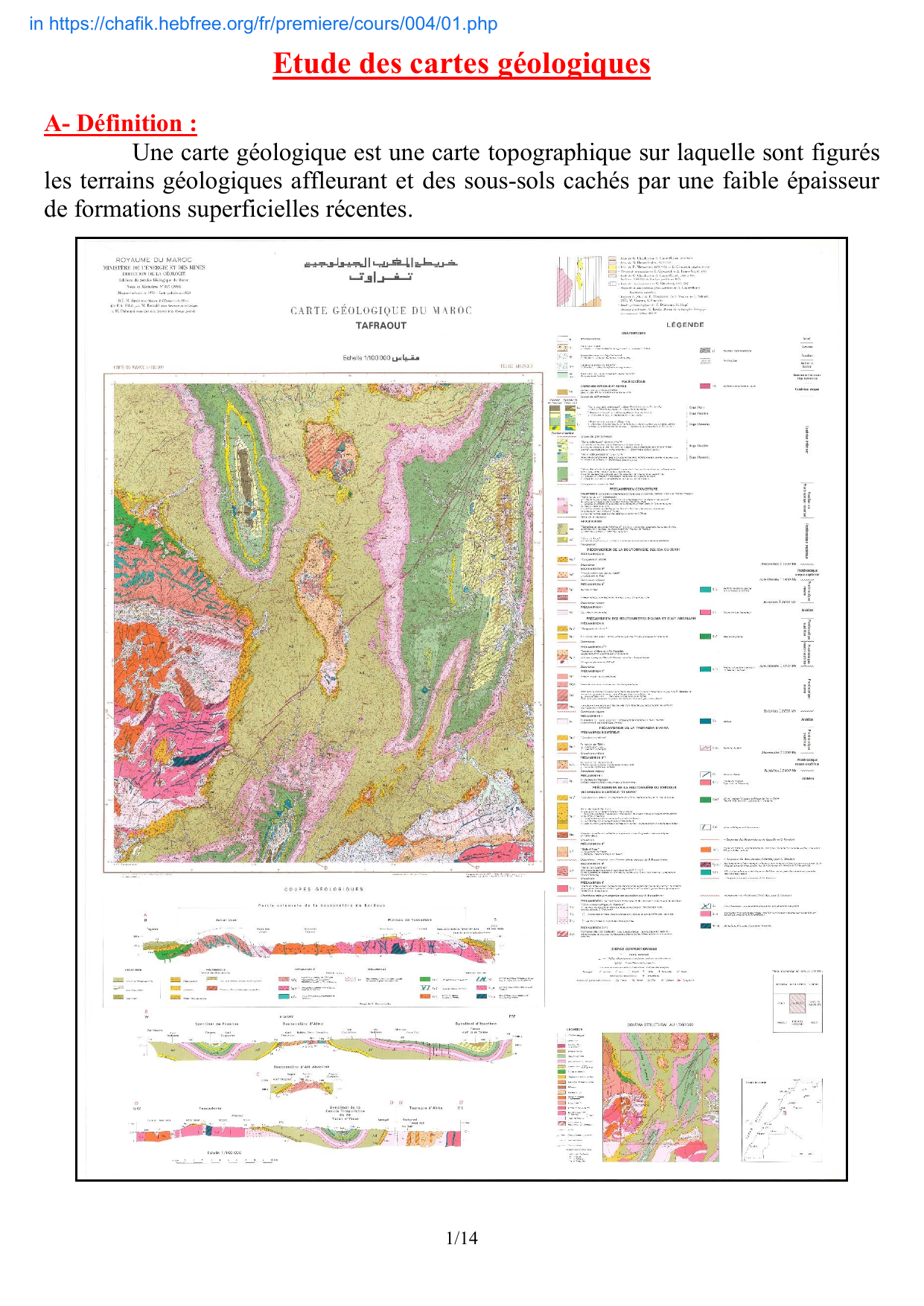

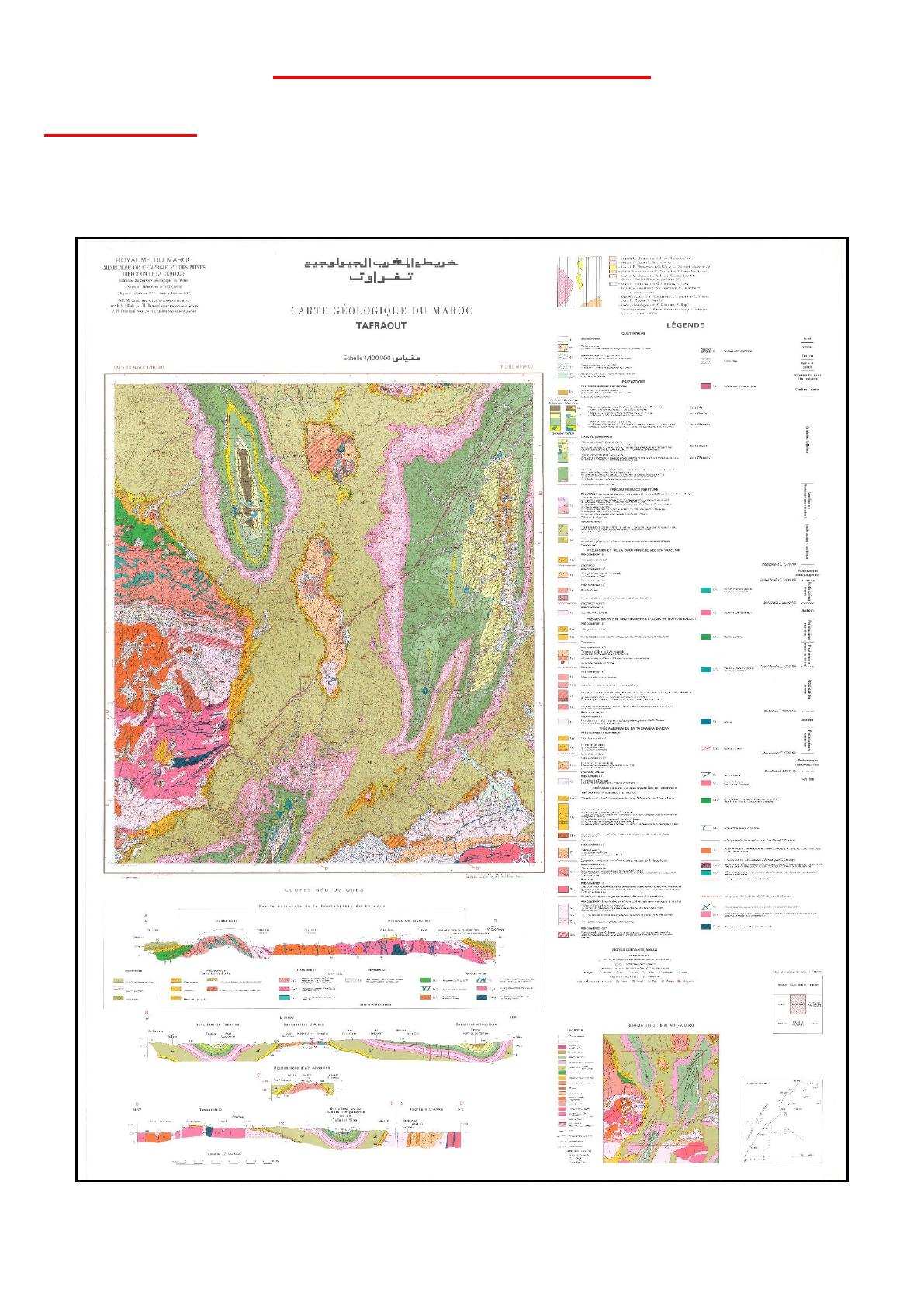

Une carte géologique est une carte topographique sur laquelle sont figurés
les terrains géologiques affleurant et des sous-sols cachés par une faible épaisseur
de formations superficielles récentes.
in https://chafik.hebfree.org/fr/premiere/cours/004/01.php

2/14

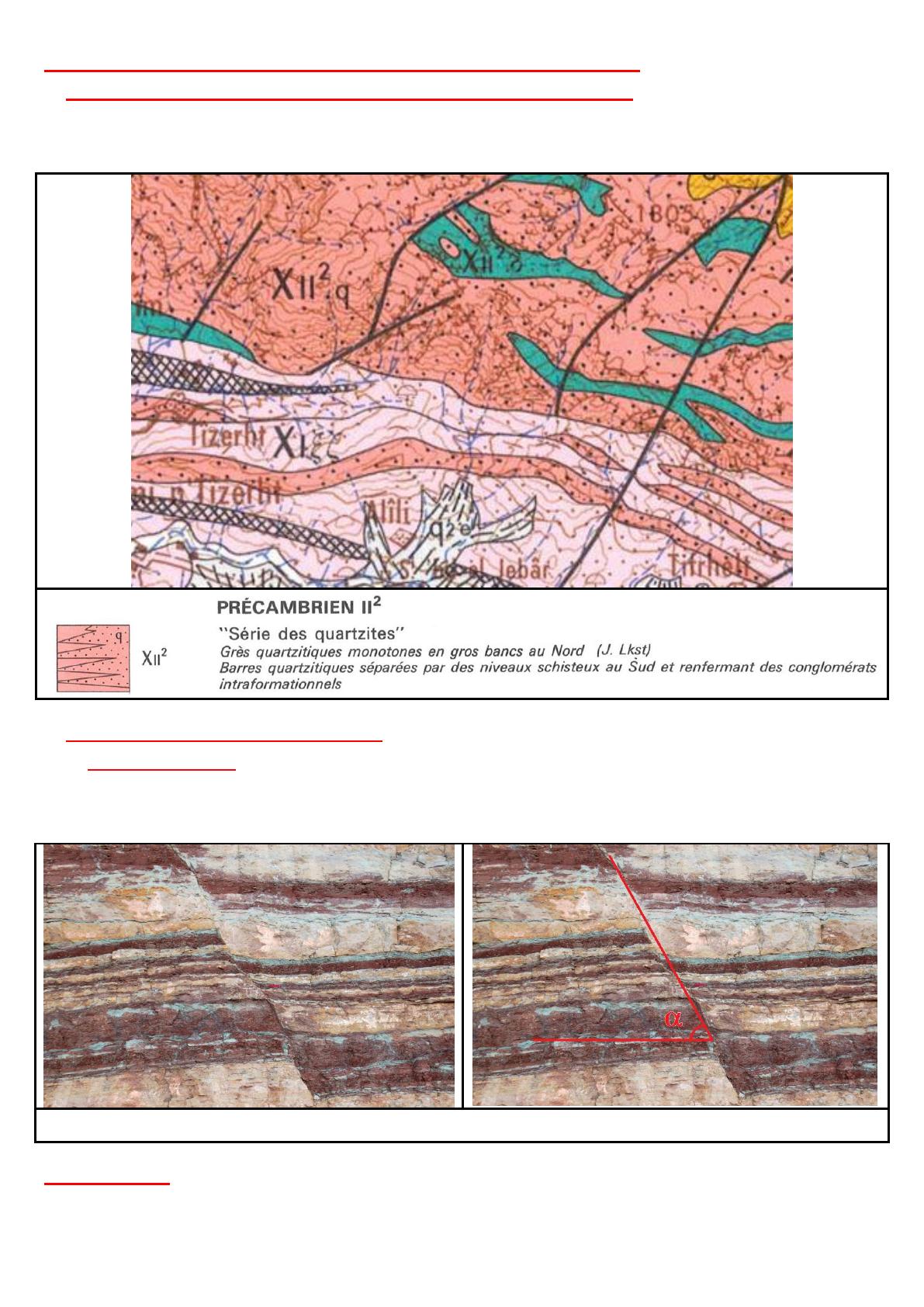

B- Quelques règles pour bien lire les cartes géologiques :
I- Les symboles stratigraphiques et pétrographiques :
On représente les formations géologiques et leurs âges grâce à des
couleurs et de lettres.
II- Les symboles du pendage :
1- Définition :
En cartographie, le pendage est l’inclinaison d’une strate ou d’une faille
par rapport à un plan horizontal.
L’angle  représente le pendage de la faille.
Remarque : Une faille est une cassure de terrain avec déplacement relatif des
compartiments ainsi séparés.

3/14

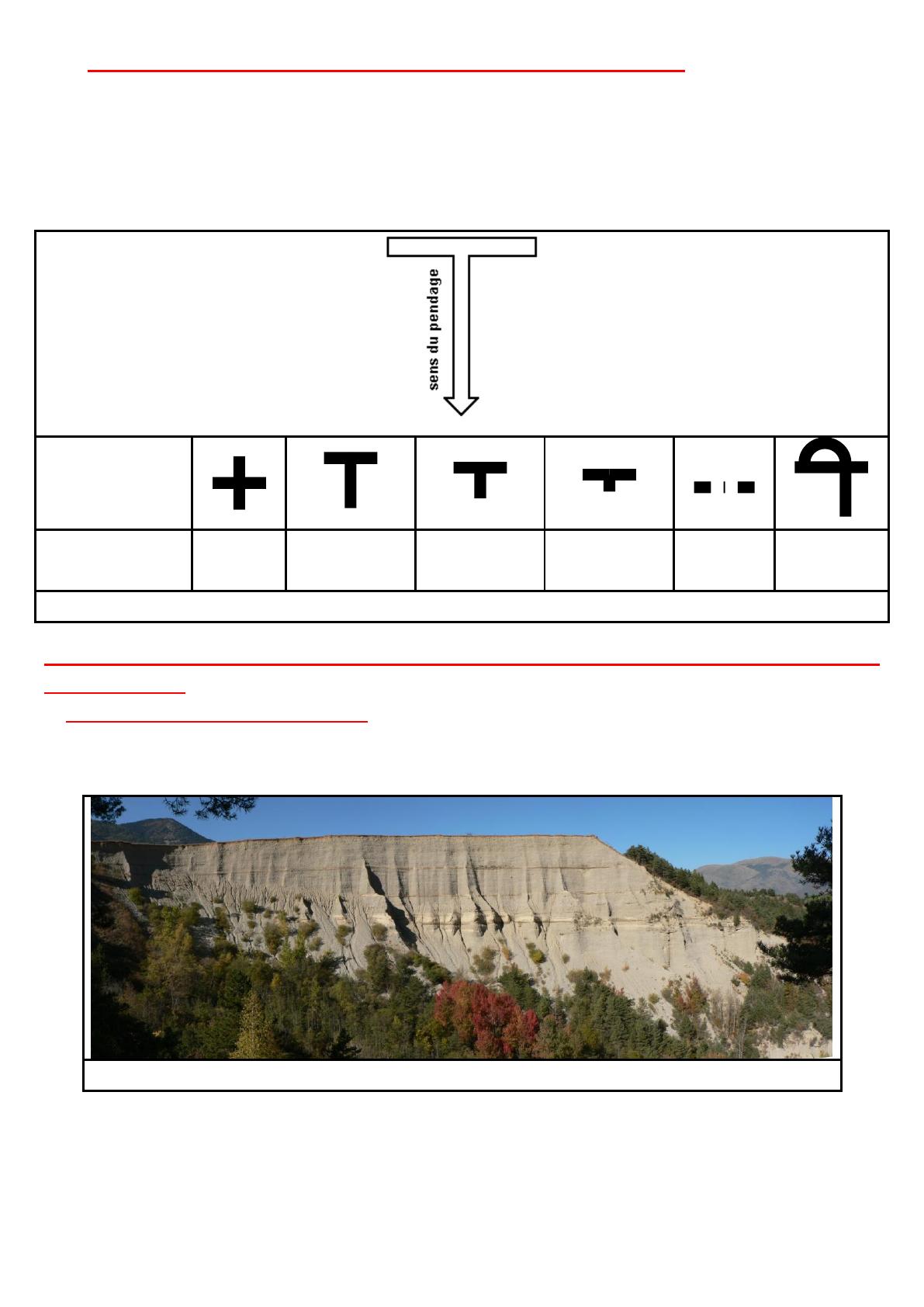

2- représentation du pendage sur les cartes géologiques :
Sur les cartes géologiques, le pendage des couches est indiqué
généralement par une sorte de flèche en forme de T dont la pointe est dirigée dans
le sens du pendage, la valeur du pendage en degrés étant le plus souvent indiquée
par un chiffre, ou parfois par une longueur plus ou moins grande de la branche
verticale du « T ».
Symbole
Pendage
Nul
=
Faible
Moyen
Fort
9
Vertical
=
Inversé
Représentation du pendage sur les cartes géologiques
C- Comment peut-on reconnaitre les structures géologiques sur les cartes
géologiques ?
I- Les structures tabulaires :
Dans le cas des structures tabulaires, les limites des couches sont à peu
près parallèles aux courbes de niveaux.
Photographie d’une structure tabulaire : les strates sont horizontales

4/14
300
200
courbes de niveaux
limite de la strate

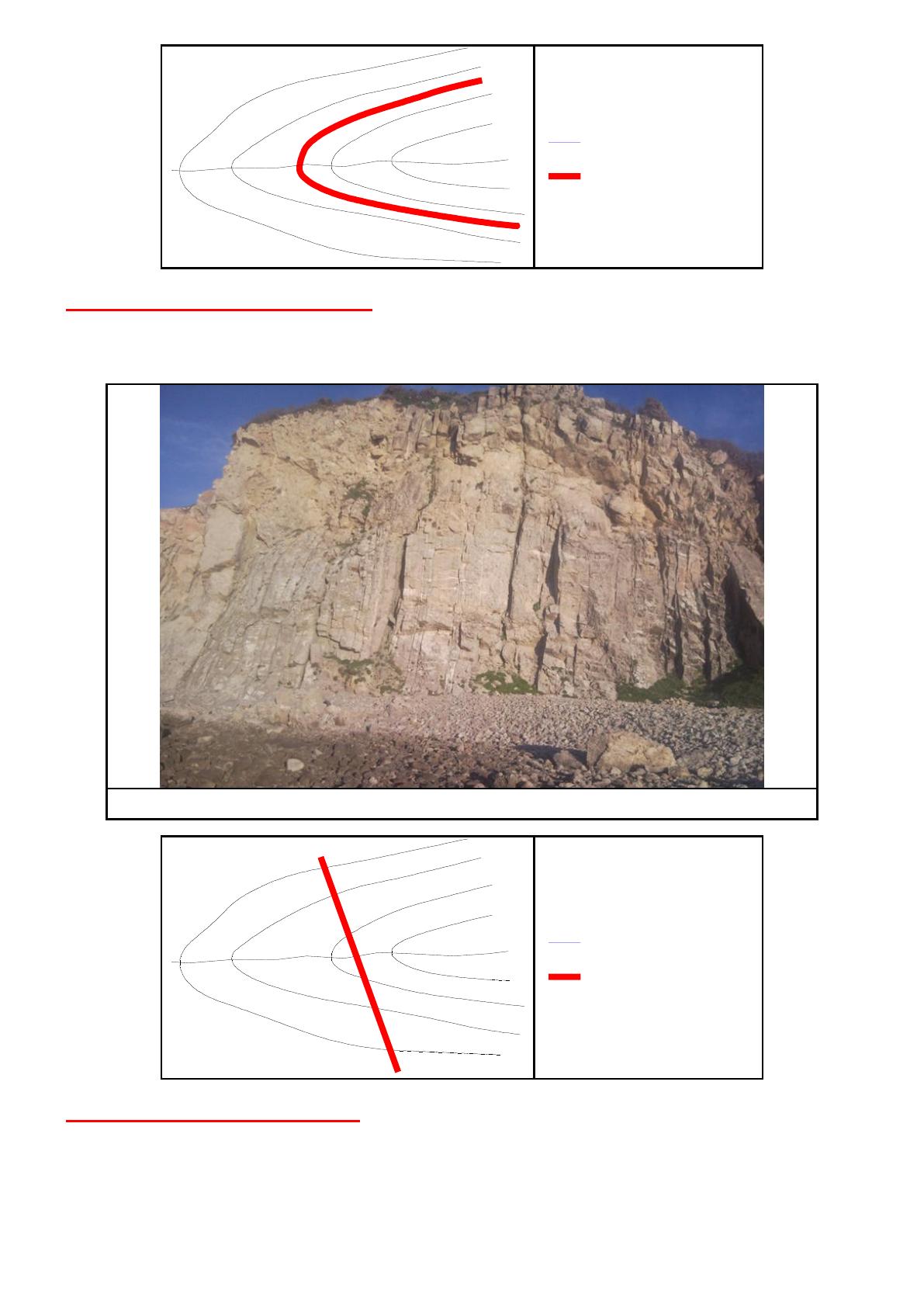

II- Les structures verticales :
Les limites des couches verticales (ou d’une faille verticale) apparaissent
sur une carte sous forme de lignes rectilignes qui recoupes les courbes de niveaux.
Photographie d’une structure verticale : les strates sont verticales
300
200
courbes de niveaux
limite de la strate
III- Les structures plissées :
Sur la carte géologique, les couches plissées montrent des affleurements
concentriques et plus ou moins allongés. Les limites des couches recoupent les
courbes de niveaux.

5/14
1- Cas d’un anticlinal :
Dans un anticlinal, les couches les plus anciennes affleurent au centre de la
structure.

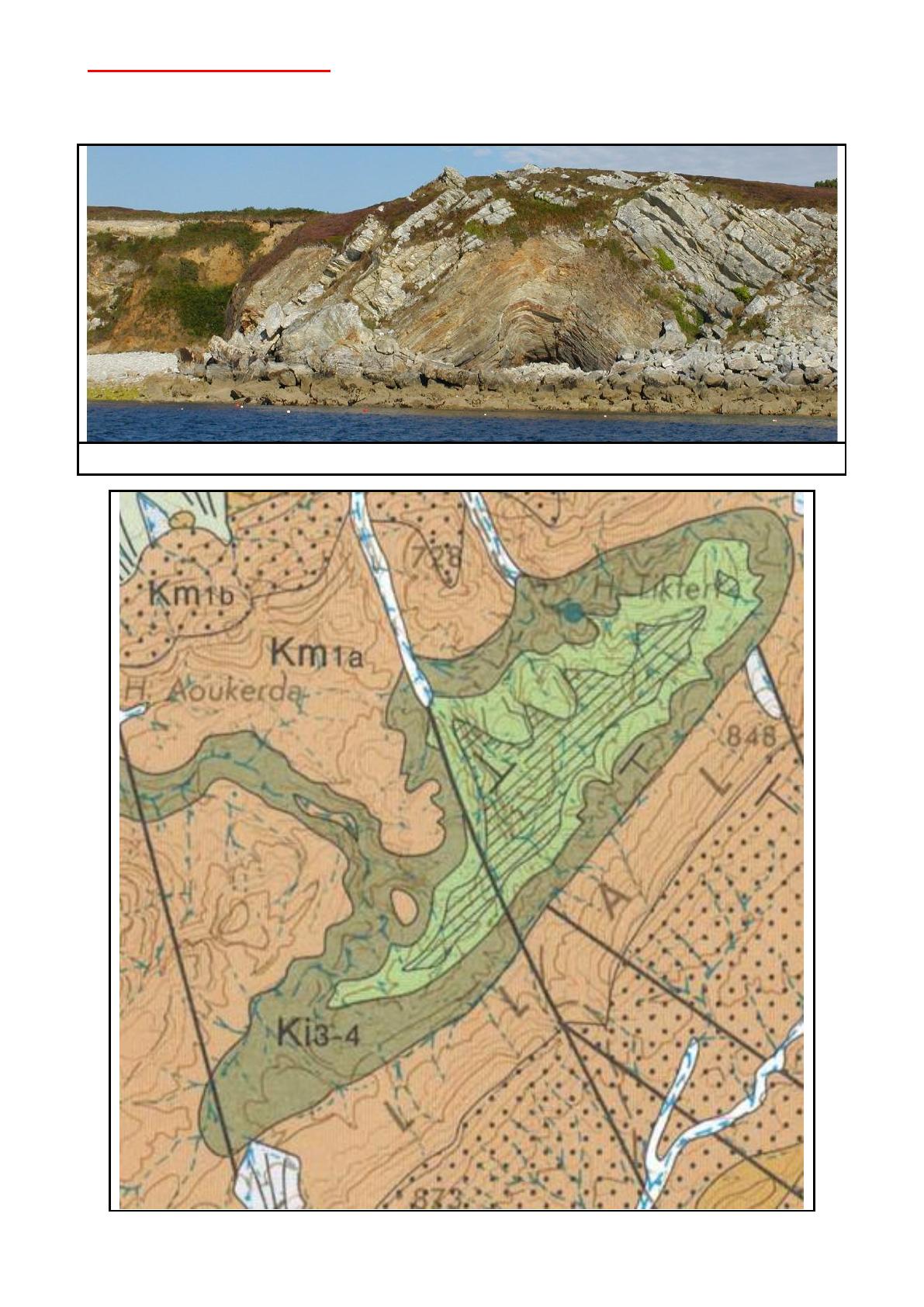

Photographie d’un anticlinal
