Rapport d'installation de système photovoltaïque : ISTA/Kinshasa

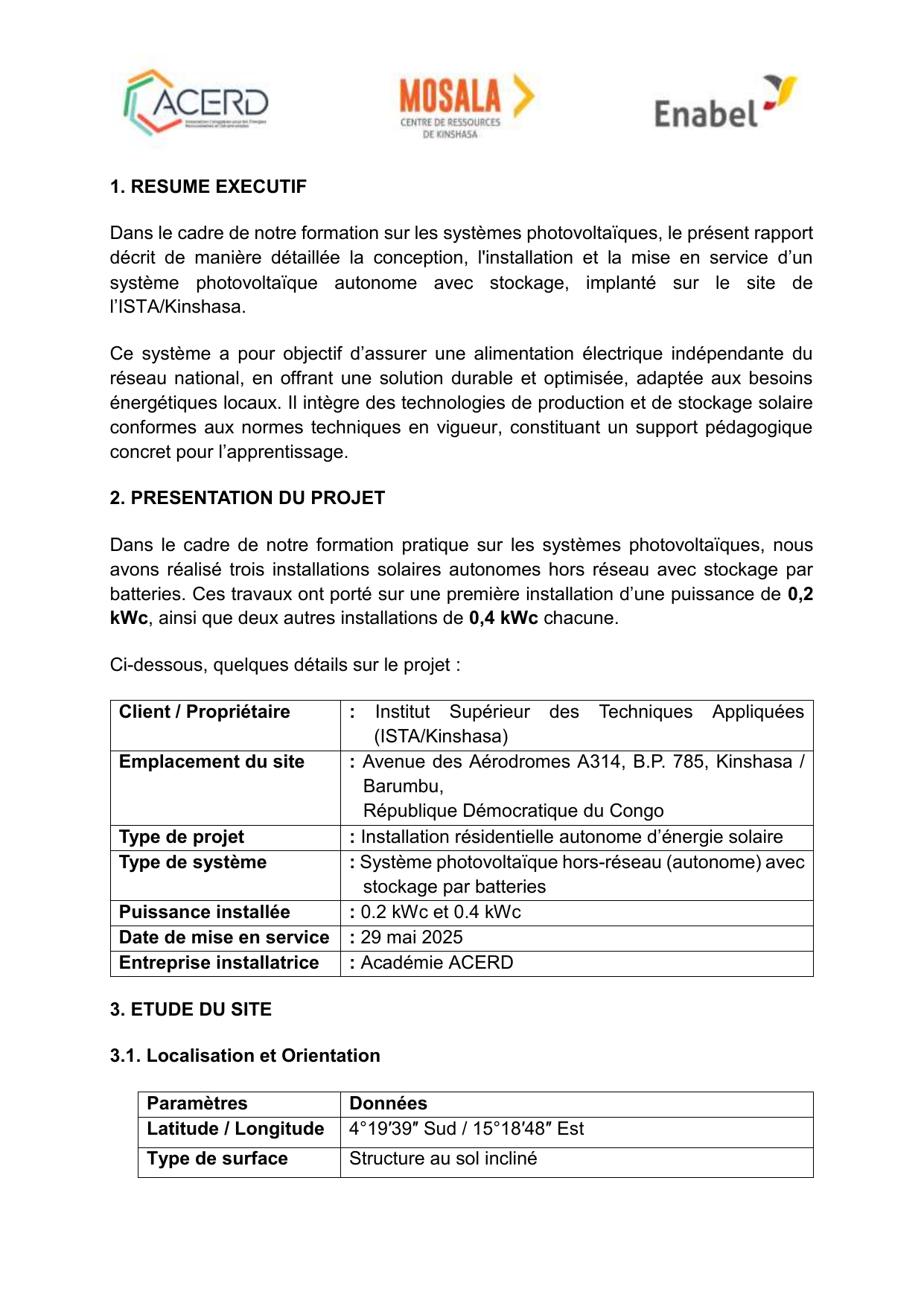

1. RESUME EXECUTIF
Dans le cadre de notre formation sur les systèmes photovoltaïques, le présent rapport
décrit de manière détaillée la conception, l'installation et la mise en service d’un
système photovoltaïque autonome avec stockage, implanté sur le site de
l’ISTA/Kinshasa.
Ce système a pour objectif d’assurer une alimentation électrique indépendante du
réseau national, en offrant une solution durable et optimisée, adaptée aux besoins
énergétiques locaux. Il intègre des technologies de production et de stockage solaire
conformes aux normes techniques en vigueur, constituant un support pédagogique
concret pour l’apprentissage.
2. PRESENTATION DU PROJET
Dans le cadre de notre formation pratique sur les systèmes photovoltaïques, nous
avons réalisé trois installations solaires autonomes hors réseau avec stockage par
batteries. Ces travaux ont porté sur une première installation d’une puissance de 0,2
kWc, ainsi que deux autres installations de 0,4 kWc chacune.
Ci-dessous, quelques détails sur le projet :
Client / Propriétaire
: Institut Supérieur des Techniques Appliquées
(ISTA/Kinshasa)
Emplacement du site
: Avenue des Aérodromes A314, B.P. 785, Kinshasa /
Barumbu,
République Démocratique du Congo
Type de projet
: Installation résidentielle autonome d’énergie solaire
Type de système
: Système photovoltaïque hors-réseau (autonome) avec
stockage par batteries
Puissance installée
: 0.2 kWc et 0.4 kWc
Date de mise en service
: 29 mai 2025
Entreprise installatrice
: Académie ACERD
3. ETUDE DU SITE
3.1. Localisation et Orientation
Paramètres
Données
Latitude / Longitude
4°19′39″ Sud / 15°18′48″ Est
Type de surface
Structure au sol incliné

Inclinaison
1°
Azimut
0° (orientation plein nord)
Analyse d’ombrage
Exposition optimale sans obstacles majeurs.
3.2. Données climatiques
Paramètres
Données
Irradiation solaire
moyenne
Environ 3,2 kWh/m²/jour, (pour la période la plus
défavorable)
Zone climatique
Tropicale humide, caractérisée par une forte humidité
et des températures élevées tout au long de l'année.
Source des données
Données issues de PVGIS
Ces paramètres confirment la viabilité technique et énergétique de l'installation
photovoltaïque sur le site de l'ISTA/Kinshasa, garantissant une production solaire
optimale tout au long de l'année.
4. CONCEPTION DES SYSTEMES
Pour la conception de nos systèmes photovoltaïques, nous avons utilisé les
principaux équipements constitutifs d’une installation solaire autonome. Les
caractéristiques techniques de chacun de ces composants sont présentées ci-
après.
4.1. Module PV
Paramètres
Données
Fabricant
NAPS
Modèle
NR100G24
Puissance nominale
(Pmax)
100.0 Watts
Typical Imp
3.0 A
Typical Vmp
33.3 V
Typical Isc
3.2 A
Typical Voc
42.2 V
4.2. Convertisseur

4.2.1. Convertisseur inverter DC/AC
Paramètres
Données
Type
Inverter DC/AC
Fabricant
KF
Modèle
-
Puissance nominale
0.5 kW
Entrée DC
12 V
Sortie AC
220 V
4.4.2. Convertisseur Hybride hors réseau
Paramètres
Données
Type
Off-grid Solar Inverter
Fabricant
Cworth Energy
Modèle
CEH
Puissance nominale
1.8 kW
Input Voltage (DC)
24 V
AC Output
230 V AC/50 Hz /7.8 A
AC Output (mode
chargeur)
230 V AC/50 Hz / 10 A
Battery voltage
nominale
24 V
Tension panneau PV
max
130 V DC
Puissance panneau
PV max
650 W
4.3. Régulateur de charge
4.3.1. Régulateur de charge PWM
Paramètres
Données
Type
PWM
Modèle
NT20
Rated voltage
12/24V
Rated current
20 A
Max PV voltage
50 V

Max PV input power
260W (12V) 520W (24V)
4.3.2. Régulateur de charge MPPT
Paramètres
Données
Type
MPPT
Marque
Felicity solar
Modèle
SCCM3024-II
A.N.W (Kg)
1.06 Kg
Battery voltage
12/24V
Rated current
20 A
Max PV voltage
50 V
Max PV input power
12 V-420 W
Max PV input power
24 V-830 W
Max solar voltage
95 V
Opération
Température Range
-25°C~50°C
4.4. Batterie
Paramètres
Données
Type
Batterie GEL
Marque
Felicity solar
Tension nominale
12 V
Capacité nominale
100Ah
4.5. structure de montage
Paramètres
Données
Type
Structure au sol orientable
Matériaux
Aluminium
5. MANIPULATIONS

5.1. Montage d’un système autonome de 0.2 kWc avec un régulateur de charge
PWM et un convertisseur inverter DC/AC de 500W
5.1.1. Objectif de la manipulation
L’objectif de cette manipulation est de mettre en place un système autonome de 0.2
kWc.
5.1.2. Matériels utilisés
Composant
Spécifications
Panneaux solaires
2 panneaux solaire de 100 Wc chacun monté en
parallèle
Régulateur de charge
PMW sous 12V
Batterie
2 batteries GEL de 12V 100Ah monté en parallèle
Onduleur
500W/12V
Câblages
Fils conducteurs souple
Protection
Disjoncteur DC et AC
5.1.3. Etapes de l’installation
Etape 1 : Préparation du matériel
C’est une étape qui a consisté à la prise de connaissance du matériel.
Etape 2 : Fixations des panneaux solaires et connexion
C’est une étape qui à consisté à la pose des panneaux sur la structure orientable et la
connexion des deux panneaux de 100W en parallèle pour garder la tension du champs
PV inférieure à la tension d’entrée max du régulateur qui est de 50V.
Etape 3 : Fixations des éléments sur le banc d’essai (Onduleur, régulateur et
coffret de protection)
L’étape de fixation des éléments sur le banc d’essai consiste à installer solidement
l’onduleur, le régulateur de charge et le coffret divisionnaire sur une surface plane en
bois ou , en veillant à leur bon positionnement pour assurer une circulation d’air
suffisante, un câblage sécurisé et un accès facile pour les tests, la maintenance ou les
interventions techniques.
Etape 4 : Connexion des batteries
