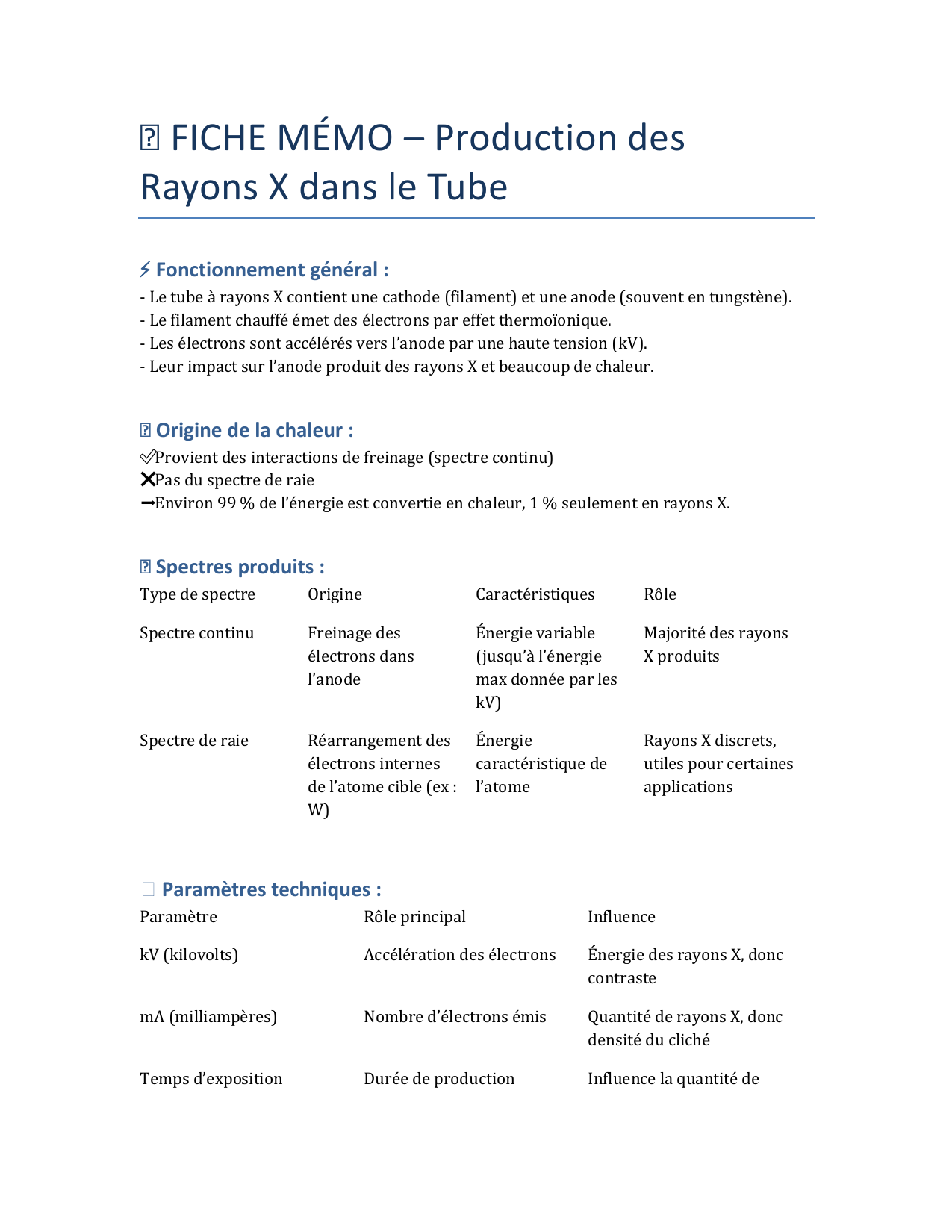

📘 FICHE MÉMO – Production des
Rayons X dans le Tube
⚡ Fonctionnement général :
- Le tube à rayons X contient une cathode (filament) et une anode (souvent en tungstène).
- Le filament chauffé émet des électrons par effet thermoïonique.
- Les électrons sont accélérés vers l’anode par une haute tension (kV).
- Leur impact sur l’anode produit des rayons X et beaucoup de chaleur.
� Origine de la chaleur :
✅ Provient des interactions de freinage (spectre continu)
❌ Pas du spectre de raie
➡ Environ 99 % de l’énergie est convertie en chaleur, 1 % seulement en rayons X.
� Spectres produits :
Type de spectre
Origine
Caractéristiques
Rôle
Spectre continu
Freinage des
électrons dans
l’anode
Énergie variable
(jusqu’à l’énergie
max donnée par les
kV)
Majorité des rayons
X produits
Spectre de raie
Réarrangement des
électrons internes
de l’atome cible (ex :
W)
Énergie
caractéristique de
l’atome
Rayons X discrets,
utiles pour certaines
applications
Paramètres techniques :
Paramètre
Rôle principal
Influence
kV (kilovolts)
Accélération des électrons
Énergie des rayons X, donc
contraste
mA (milliampères)
Nombre d’électrons émis
Quantité de rayons X, donc
densité du cliché
Temps d’exposition
Durée de production
Influence la quantité de
rayons X et la densité
� Le produit mA × s (mas) détermine la dose totale de rayons X émise.
� Anode tournante :
- Vitesse : 3000 à 9000 tours/min
- Sert à répartir la chaleur sur une plus grande surface.
� Résumé des erreurs fréquentes à éviter :
❌ Chaleur = spectre de raie → Faux, c’est le spectre continu
❌ Spectre continu = énergie caractéristique → Faux, c’est le spectre de raie
❌ Accélérer les électrons = faible courant → Faux, il faut tension élevée + courant adapté
