Chapitre 1 : Généralités
Cours d’électricité
Institut de Formation aux Métiers de l’Industrie d’Automobile
Département : Systèmes Automatisés

Sommaire:
1- Notions sur le circuit électrique
2- Courant électrique
3- Tension électrique
4- Lois de Kirchhoff
5- Relation entre le courant et la tension
5-1- Loi d’Ohm
5-2- Résistance électrique d’un conducteur ohmique
5-3- Echelle des résistivités
6- Puissance et énergie électrique
6-1- Puissance électrique
6-2- Energie électrique
6-3- Effet Joule
6-4- Loi de Joule

Chapitre 1: Généralités
L’Electrocinétique est la partie de l’Electricité qui étudie les courants
électriques.
1- Notions sur le circuit électrique
oUn circuit électrique est constitué d’un ou plusieurs générateurs alimentant
des appareils récepteurs par l’intermédiaire de conducteurs.
oUn dipôle électrique est une portion de circuit limitée par deux points.
oUn dipôle est passif lorsqu’il n’existe pas de tension électrique aux bornes du
dipôle lorsqu’il n’est pas relié à d’autres appareils ; il est dit actif dans le cas
contraire.

oUn nœud est le point de connexion de trois dipôles au moins.
oUne branche est constituée d’un ou plusieurs dipôles en série ; elle est limitée,
à chaque extrémité, par un nœud.
oUn générateur transforme une forme d’énergie en énergie électrique fournie
au reste du circuit
oUn récepteur transforme l’énergie électrique reçue en d’autres formes
d’énergie.
oLes conducteurs laissent passer le courant électrique.
oLes isolants offrent une très grande résistance au passage du courant
électrique

Le circuit comporte :

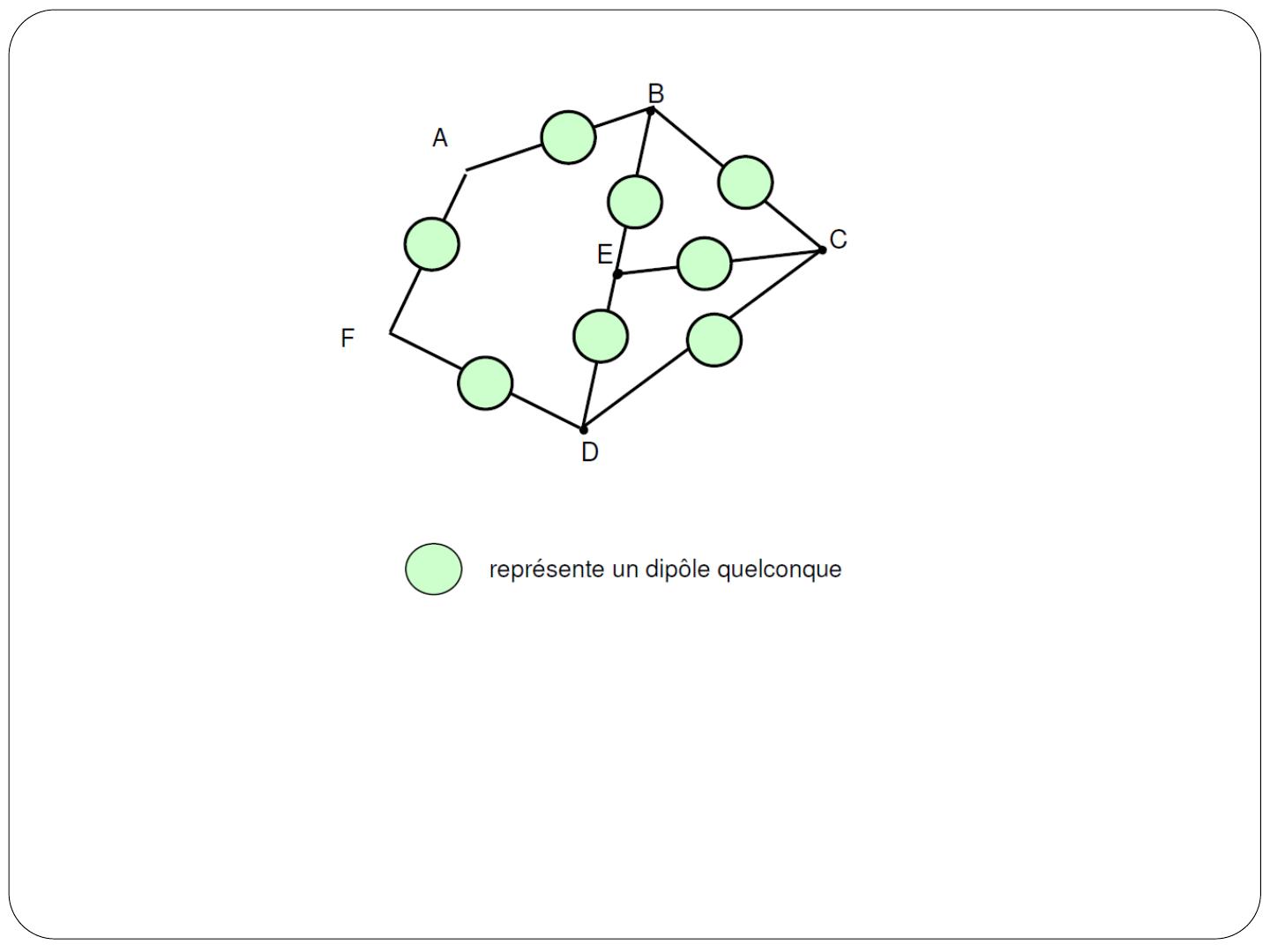

- 4 nœuds: B, E, D, C ( A et F ne sont pas des nœuds )
- 7 mailles : ABEDFA, ABCDFA, ABCEDFA, ABECDFA, BCDEB, BCDB, ECDE
- 6 branches : DFAB, EB, ED, BC,EC,DC
