Rapport de stage : Conception et dimensionnement de structures

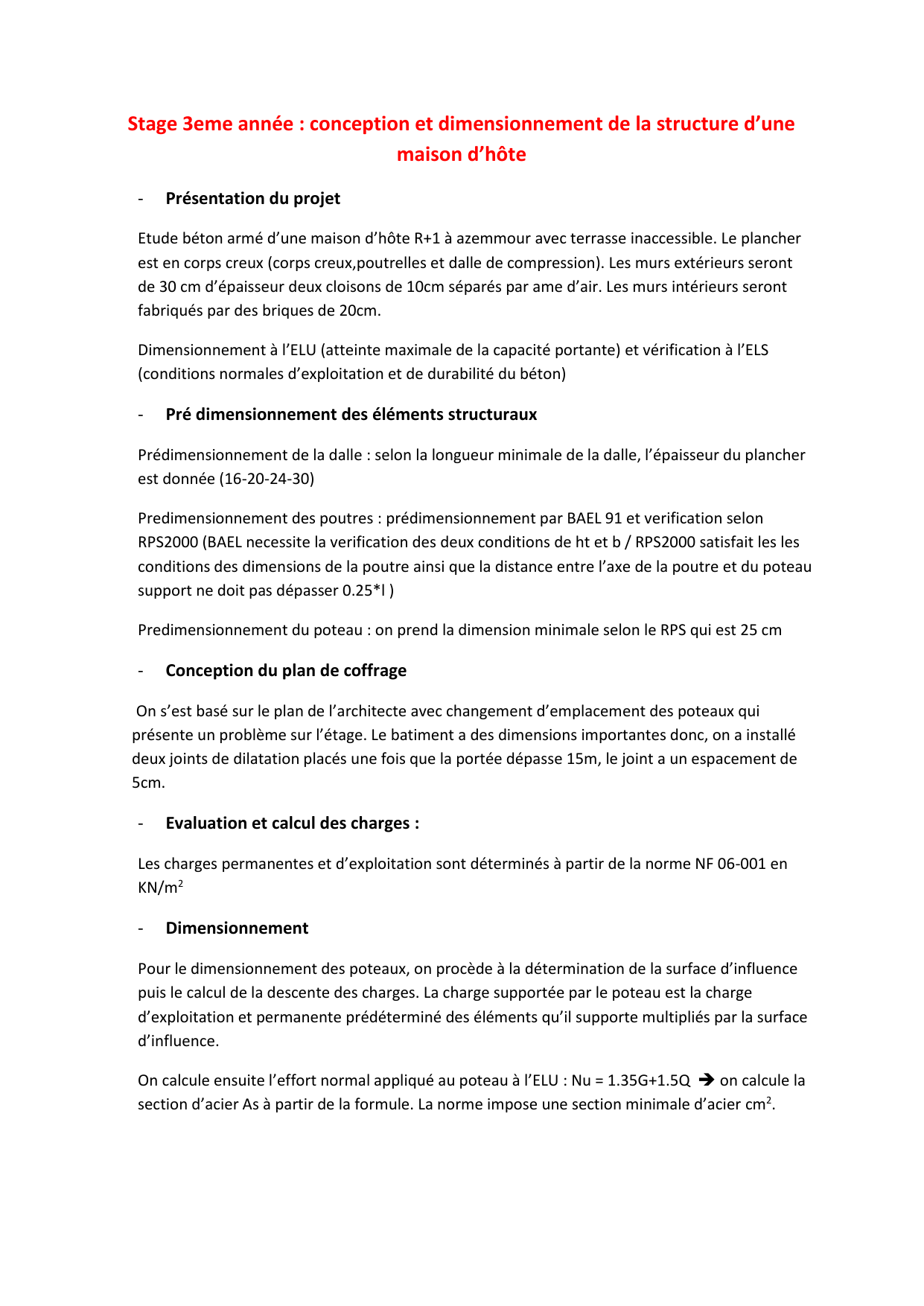

Stage 3eme année : conception et dimensionnement de la structure d’une
maison d’hôte
- Présentation du projet
Etude béton armé d’une maison d’hôte R+1 à azemmour avec terrasse inaccessible. Le plancher
est en corps creux (corps creux,poutrelles et dalle de compression). Les murs extérieurs seront
de 30 cm d’épaisseur deux cloisons de 10cm séparés par ame d’air. Les murs intérieurs seront
fabriqués par des briques de 20cm.
Dimensionnement à l’ELU (atteinte maximale de la capacité portante) et vérification à l’ELS
(conditions normales d’exploitation et de durabilité du béton)
- Pré dimensionnement des éléments structuraux
Prédimensionnement de la dalle : selon la longueur minimale de la dalle, l’épaisseur du plancher
est donnée (16-20-24-30)
Predimensionnement des poutres : prédimensionnement par BAEL 91 et verification selon
RPS2000 (BAEL necessite la verification des deux conditions de ht et b / RPS2000 satisfait les les
conditions des dimensions de la poutre ainsi que la distance entre l’axe de la poutre et du poteau
support ne doit pas dépasser 0.25*l )
Predimensionnement du poteau : on prend la dimension minimale selon le RPS qui est 25 cm
- Conception du plan de coffrage
On s’est basé sur le plan de l’architecte avec changement d’emplacement des poteaux qui
présente un problème sur l’étage. Le batiment a des dimensions importantes donc, on a installé
deux joints de dilatation placés une fois que la portée dépasse 15m, le joint a un espacement de
5cm.
- Evaluation et calcul des charges :
Les charges permanentes et d’exploitation sont déterminés à partir de la norme NF 06-001 en
KN/m2
- Dimensionnement
Pour le dimensionnement des poteaux, on procède à la détermination de la surface d’influence
puis le calcul de la descente des charges. La charge supportée par le poteau est la charge
d’exploitation et permanente prédéterminé des éléments qu’il supporte multipliés par la surface
d’influence.
On calcule ensuite l’effort normal appliqué au poteau à l’ELU : Nu = 1.35G+1.5Q  on calcule la
section d’acier As à partir de la formule. La norme impose une section minimale d’acier cm2.

Stage 4eme année : Etude de construction de la rocade en raccordement
de la route R309 à la ville FBS
- Présentation du projet :
la création d’une infrastructure routière (modernisation et le réaménagement) de 3.8 km qui se
situe dans la ville de Fkih Ben salah. Ce projet entrant dans le développement durable du
tourisme de la ville FBS dans le cadre de partenariat entre ocp et conseil regional khouribga.
Le projet comprend conception, tracé des différents plans, dimensionnement des ouvrages
hydrauliques et le carrefour. Rocade en raccordement avec la R309, tracé du pk0 à pk 2300.
- Conception du projet :
Déterminer les paramètres fondamentaux : Vistesse de référence ( pour confort et sécurité dans
conditions normales d’une route urbaine Vr = 40 km/h.) le tracé de la route a été fait en se
basant sur la norme (REFT) puisque l’infrastructure est de faible trafic

Stage 5eme annee : Étude de réhabilitation du bassin de reprise d’eau de mer
REM 3 au niveau du complexe industriel de l’OCP à Jorf Lasfar
- Cadre et contexte général :
Pour la satisfaction en besoin hydrique dans le processus d’exploitation du phosphate, un
circuit d’acheminement est réalisé de l’eau vers les sites chimiques.
- Diagnostic et état du bassin :
- Solutions de réparation des dégradations :
