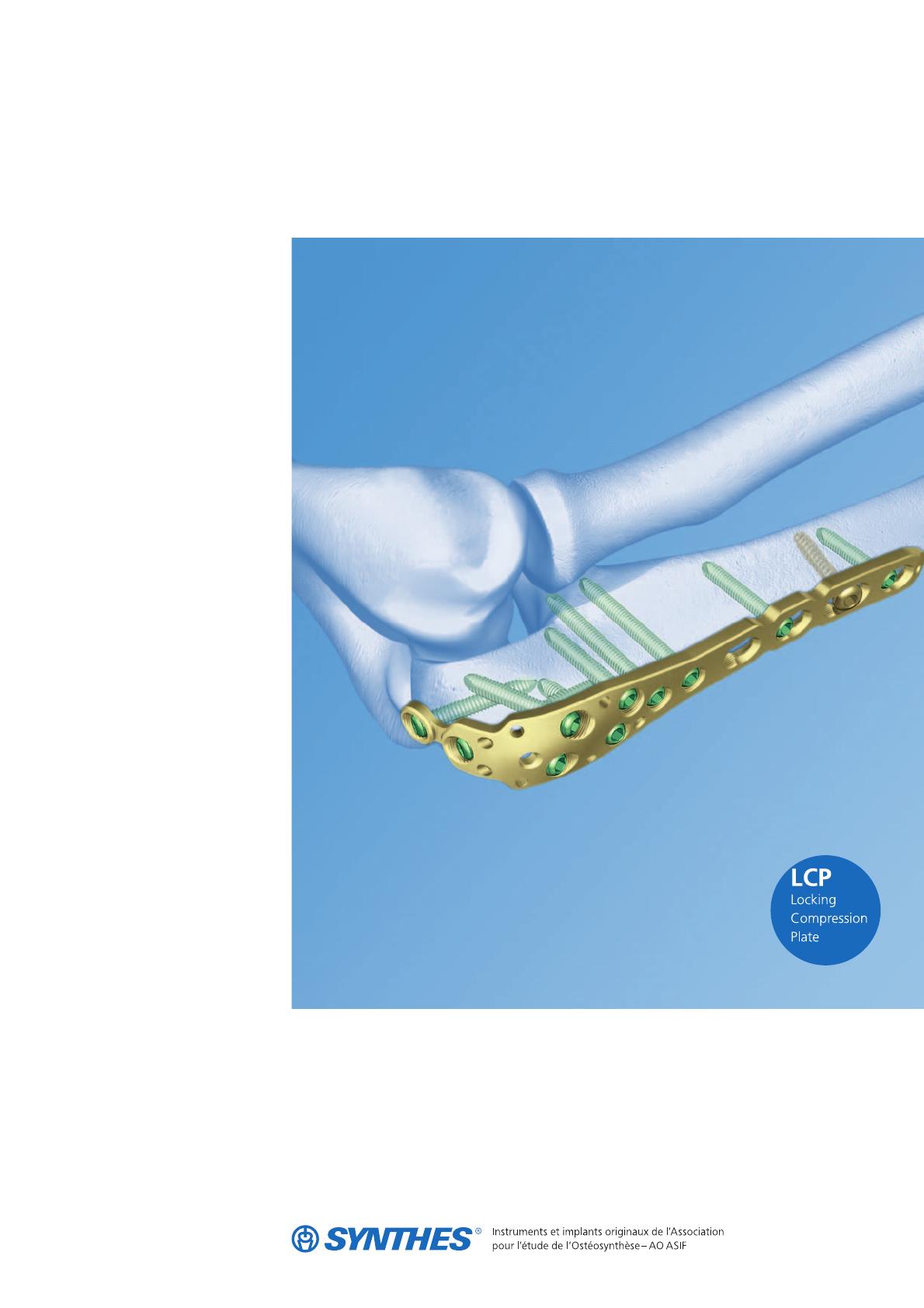

Plaque LCP olécrane. Système de
fixation anatomique avec stabilité
angulaire pour fractures de l'olécrane
et de l'ulna proximal.
Précintrage
anatomique
Ajustement
optimal pour le
confort du patient
Partie du set
complet pour
coude LCP Synthes
Précintrage anatomique
– Les plaques sont précintrées pour un
ajustement anatomique.
– Les encoches dans la tige de la pla-
que permettent de la conformer à
l'anatomie individuelle de chacun.
– La patte peut être coupée si elle n'est
pas utile.
Plaque LCP olécrane. Système de
fixation anatomique avec stabilité
angulaire pour fractures de l'olécrane
et de l'ulna proximal.
Ajustement optimal pour le confort
du patient
– La partie proximale en forme de cuil-
lère est légèrement plus mince que la
tige de plaque.
– La position et l'angle des vis sont
anatomiquement adaptés pour per-
mettre une réduction optimale des
fractures.
Permet une technique chirurgicale
mini-invasive
Le système de plaques LCP olécrane as-
sure une fixation stable de la fracture
en minimisant le traumatisme de la
vascularisation. Il crée ainsi un meilleur
environnement pour la consolidation
osseuse, accélérant le retour à la mobi-
lité et à la fonction.

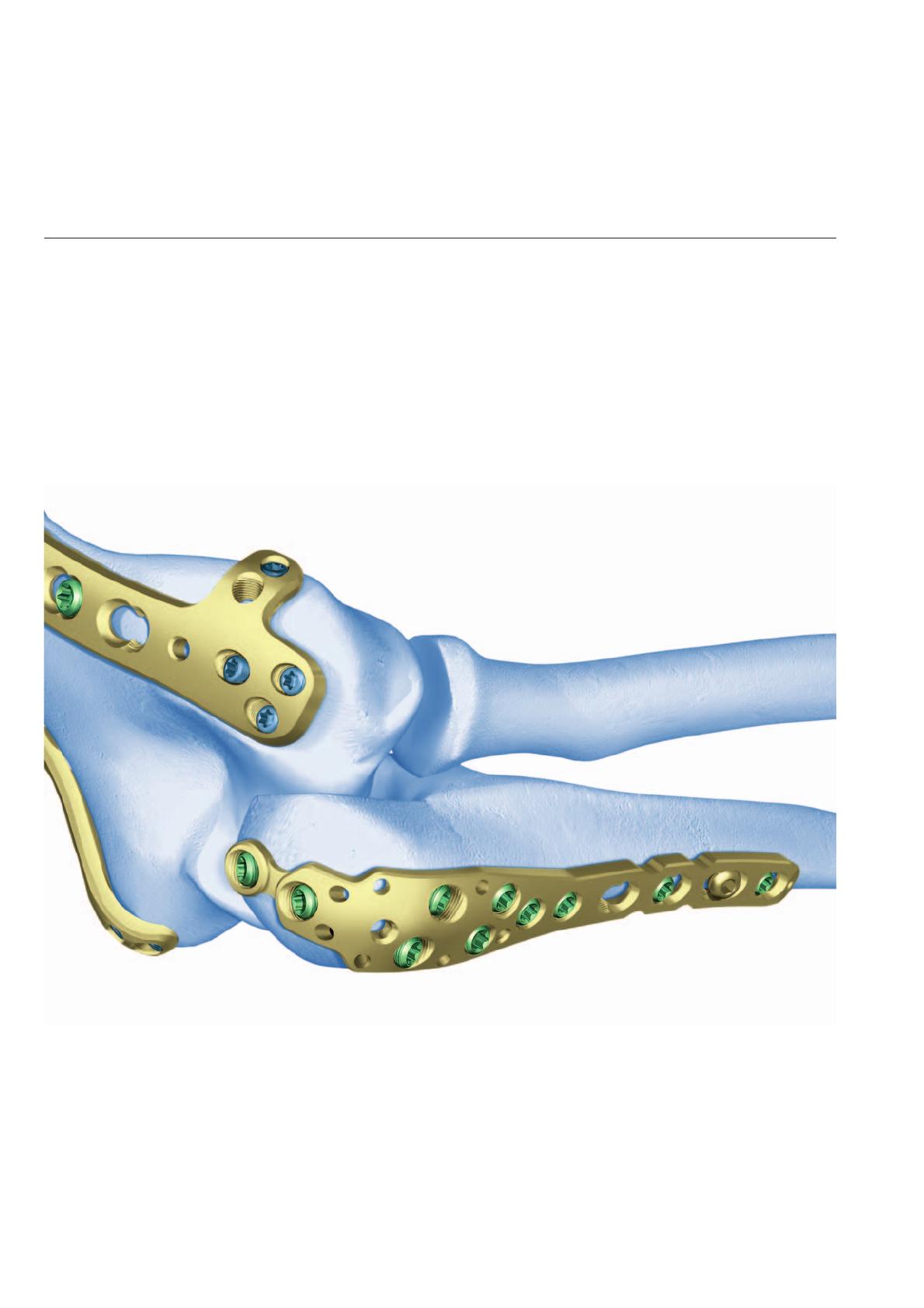

Partie du set complet pour coude LCP Synthes
Trou combiné LCP
Choix per-opératoire entre compression
et verrouillage angulaire stable
Avec des vis standards : compression
interfragmentaire ou dynamique
Avec vis de verrouillage : connexion
plaque-vis stable sans perte de réduc-
tion, indépendamment du cintrage de
la plaque
Plaque de compression à
verrouillage LCP
Fixation angulaire stable des fragments,
quelle que soit la qualité de l'os
Risque minime de perte de réduction
primaire et secondaire, même sous une
contrainte dynamique élevée
Perturbation réduite de la vascularisa-
tion périostée grâce à un contact limité
de la plaque
Bon ancrage dans l'os porotique et les
fractures comminutives
Plaque LCP olécrane
Grand choix de plaques :
– Version gauche et droite
– Choix de six longueurs avec 2, 4, 6,
8, 10 ou 12 trous combinés LCP
dans la tige
La partie proximale de la plaque avec 8
trous de verrouillage permet un nom-
bre maximal de vis de verrouillage.
Bloc de visée facilitant une insertion
correcte
Indications
Fractures extra- et intra-articulaires
complexes de l'olécrane
Pseudarthrose de l'ulna proximal
Fractures simples de l'olécrane
Réparation de l'olécrane après une
ostéotomie de l'humérus distal
Plaques LCP pour humérus distal
Grand choix de plaques :
– Plaques dorsolatérales avec et sans
support
– Plaques médiales
– Toutes les plaques existent dans les
versions gauche et droite
– Toutes les plaques sont disponibles
en cinq longueurs : 3, 5, 7, 9 et 14
trous
Précintrage anatomique : pas ou peu
de cintrage nécessaire
Nombreuses options de fixation
Bloc de visée facilitant une insertion
correcte
Indications
Fractures intra-articulaires de
l'humérus distal, particulièrement
dans l'os porotique
Fractures supra-condyliennes de
l'humérus distal
Non-unions de l'humérus distal
Pour des informations complémentaires, se reporter
aux brochures Synthes séparées (Brochure
026.000.460, Guide technique 026.000.461).
Plaque LCP métaphysaire, pour
humérus distal médial
Disponible en cinq longueurs : 7, 9, 11,
13 et 15 trous
Précintrage anatomique : peu ou pas
de cintrage nécessaire
Meilleure vascularisation de l'os grâce
au crénage de la plaque qui réduit le
contact plaque-os
Bloc de visée facilitant une insertion
correcte
Indications
Fractures juxta-articulaires de l'humérus
distal
Pour des informations complémentaires, se reporter à
la brochure séparée (026.000.293)
0123
Synthes GmbH
Eimattstrasse 3
CH-4436 Oberdorf
www.synthes.com
Plaque LCP olécrane. Système de
fixation anatomique avec stabilité
angulaire pour fractures de l'olécrane
et de l'ulna proximal.
Informations de commande
026.000.457 SE_034279 AA 30050118 © Synthes 2006 LCP, Stardrive et Vario Case sont des marques commerciales de Synthes Sous réserve de modifications
Offert par :
Plaque LCP olécrane 3.5
Droite Gauche Nombre de Longueur
trous dans la tige (mm)
X36.502 X36.503 2 86
X36.504 X36.505 4 112
X36.506 X36.507 6 138
X36.508 X36.509 8 164
X36.510* X36.511* 10 190
X36.512* X36.513* 12 216
Toutes les plaques sont également disponibles en emballage stérile. Pour les implants stériles, ajouter le suffixe S
au numéro de référence du produit.
*Facultatif pour les sets 186.603 /608/613/618.
Sets pour coude
Système LCP de plaques pour coude avec vis de ⭋2.7/3.5 mm, sans plaques, dans Vario Case
Empreinte Stardrive Empreinte hexagonale
Acier inoxydable 186.610 186.600
Titane 186.615 186.605
Système LCP de plaques pour olécrane et LCP DMH avec vis de ⭋3.5 mm, sans plaques, dans Vario Case
Empreinte Stardrive Empreinte hexagonale
Acier inoxydable 186.611 186.601
Titane 186.616 186.606
Plateaux de set pour coude pour Vario Case (686.600) avec plaques et instruments spéciaux
186.603 Plateau pour plaques LCP olécrane et plaques LCP DMH (acier inoxydable)
186.608 Plateau pour plaques LCP olécrane et plaques LCP DMH (titane)
Vario Case avec plaques LCP olécrane et LCP DMH
(uniquement les plaques et l'instrumentation spéciale, sans les vis)
186.613 Plaques LCP olécrane et plaques LCP DMH (acier inoxydable)
186.618 Plaques LCP olécrane et plaques LCP DMH (titane)
Vis
X12.102–124 Vis de verrouillage de ⭋3.5 mm, longueur 12–60 mm, autotaraudante,
avec empreinte Stardrive
X13.012–060 Vis de verrouillage de ⭋3.5 mm, longueur 12–60 mm, autotaraudante,
avec empreinte hexagonale
X04.814–860 Vis à corticale de ⭋3.5 mm, longueur 14–60 mm, autotaraudante,
avec empreinte hexagonale
Gabarit radiographique
034.000.470 Gabarit pour plaque LCP olécrane
X= 2 : acier inoxydable
X = 4 : titane
