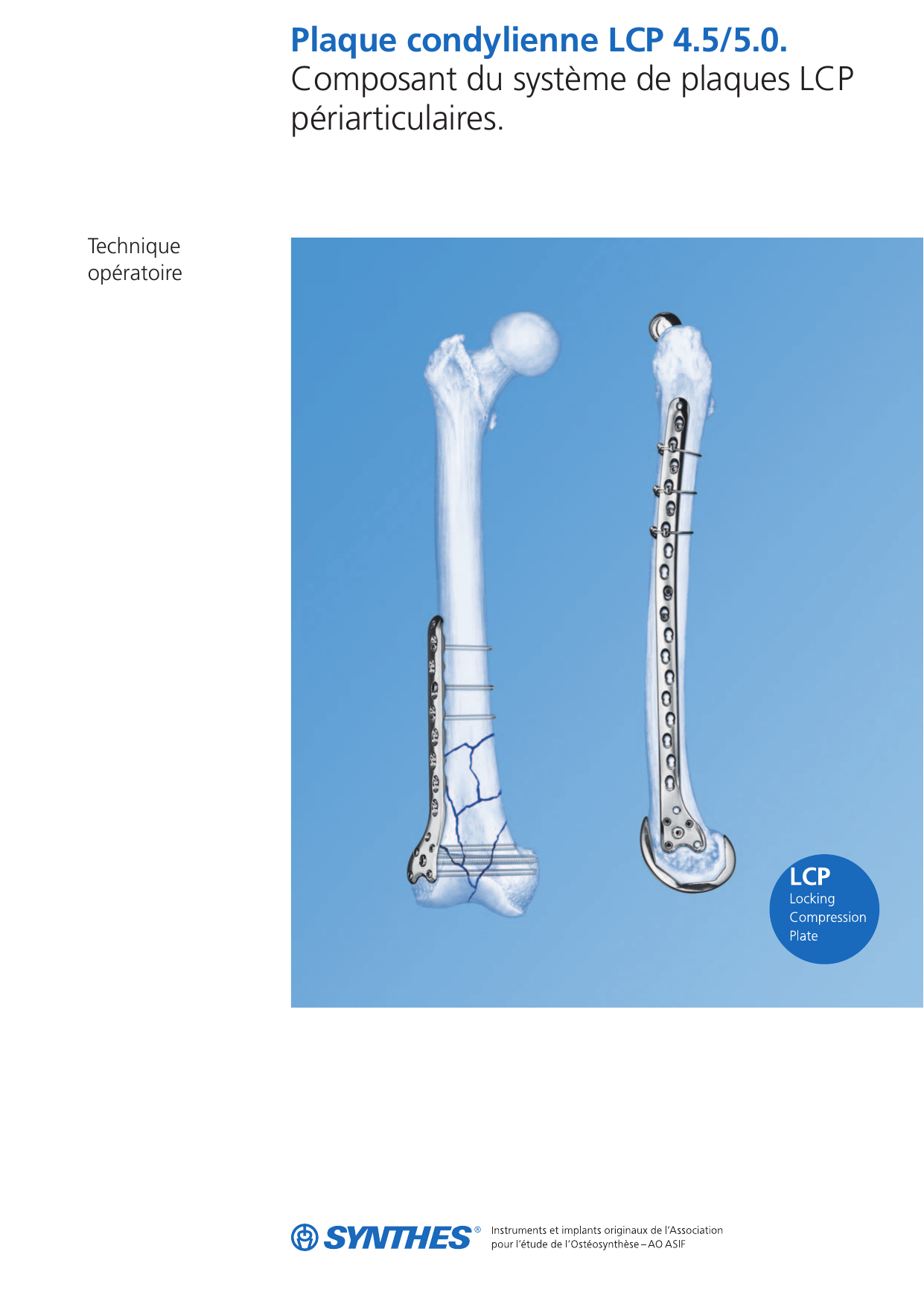

Plaque LCP condylienne 4.5-5.0 - Technique opératoire.pdf - Synthes (1)

Plaque condylienne LCP 4.5/5.0.
Composant du système de plaques LCP
périarticulaires.
Technique
opératoire

Synthes 1
Table des matières
Introduction
Technique opératoire
Informations sur le produit
Caractéristiques et avantages 2
Principes de l’AO ASIF 4
Indications 6
7
Plaques 21
Vis 22
Guides-mèche et douilles de centrage 24
Assortiments 26
Avertissement
Cette description est insuffisante pour l’utilisation immédiate
de l’instrumentation. Il est vivement recommandé de suivre
des cours d’introduction à la manipulation de l’instrumenta-
tion, dispensés par un chirurgien expérimenté.
Contrôle par amplificateur de brillance

La plaque condylienne LCP Synthes 4.5/5.0 fait partie du
système de plaques périarticulaires LCP qui combine la tech-
nologie des vis de verrouillage avec les méthodes par plaque
classiques.
Système de plaques périarticulaires LCP
Le système de plaques LCP périarticulaires permet de traiter
les fractures suivantes:
– fractures complexes du fémur distal avec la plaque condy-
lienne LCP 4.5/5.0.
– fractures complexes du fémur proximal avec la plaque LCP
pour fémur proximal 4.5/5.0 ou la plaque à crochet pour
fémur proximal 4.5/5.0.
– fractures complexes du tibia proximal avec la plaque LCP
pour tibia proximal 4.5/5.0 ou la plaque pour tibia médial
proximal 4.5/5.0.
Plaque de compression à verrouillage
Le corps de la plaque de compression à verrouillage (LCP)
comporte des trous combinés associant un trou de compres-
sion dynamique et un trou pour vis de verrouillage. Le trou
combiné permet la flexibilité de la compression axiale et la
possibilité d’un verrouillage sur toute la longueur du corps de
la plaque.
Remarque: Pour des informations plus complètes sur les
principes de fixation avec des plaques classiques et des
plaques à verrouillage, se reporter à la Technique opératoire
des plaques de compression à verrouillage (LCP) (Réf. article
026.000.019).
Caractéristiques et avantages
2Synthes Plaque condylienne LCP 4.5/5.0 Technique opératoire

Synthes 3
Système de plaque condylienne LCP
Le système de plaque condylienne LCP présente de nom-
breuses similitudes avec les fixations classiques par plaque,
avec quelques améliorations importantes. Les vis de verrouil-
lage permettent de créer une structure à angle fixe tout en
utilisant les techniques de plaque AO standards. La possibilité
de verrouillage est importante pour les structures à angle fixe
en cas d’os peu dense ou de fracture comminutive, où l’an-
crage osseux des vis est compromis. Ces vis ne dépendent
pas de la compression de la plaque sur l’os pour résister aux
contraintes du patient; elles agissent comme de multiples
petites plaques coudées.
– Les vis de verrouillage engagées dans la plaque créent une
structure à angle fixe qui améliore la fixation en cas d’os
peu dense ou de fracture comminutive.
– La fixation de plusieurs vis dans les condyles fémoraux
améliore la fixation de nombreuses fractures distales
(notamment toutes les fractures C3).
– Plaques amincies avec forme anatomique, pour fémur droit
ou gauche.
– Implants en acier inoxydable 316L
Tête de la plaque
– La tête anatomique préformée est cintrée pour s’adapter
au fémur distal, en éliminant le cintrage peropératoire.
– Six trous filetés permettent l’insertion de vis de verrouil-
lage.
Corps de la plaque
– Les trous combinés associent un trou de compression dy-
namique à un trou pour vis de verrouillage, ce qui permet
une compression axiale et une possibilité de verrouillage
sur toute la longueur de la plaque.
– Plaques droites disponibles avec 6 ou 8 trous combinés
dans la tige de plaque.
– Plaques coudées disponibles avec 10, 12, 14, 16, 18, 20
ou 22 trous combinés dans la tige de la plaque pour traiter
les types de fractures diaphysaires associant des fragments
articulaires.
– Les plaques coudées sont précintrées pour imiter l’arc an-
térieur (rayon de 1.1 m) de la face latérale du fémur.
– Le design de la tige de la plaque permet l’utilisation d’une
technique chirurgicale mini-invasive.
– Design à contact limité avec l’os
Les trous combinés
acceptent des vis
de verrouillage
de 5.0 mm dans
la partie filetée ou
des vis à corticale
de 4.5 mm
dans la partie
de compression
dynamique.
Les cinq trous
périphériques
acceptent des vis
de verrouillage
perforées de
5.0 mm ou des vis
coniques perforées
de 5.0 mm.
Orifice pour
l’application d’un
tendeur de plaque
(pour une
compression ou
une distraction)
Le trou de vis
central distal
accepte une vis
de verrouillage
perforée
de 7.3 mm ou
d’une vis conique
perforée
de 7.3 mm.
