Câbles Isolés : Spécifications Techniques et Essais

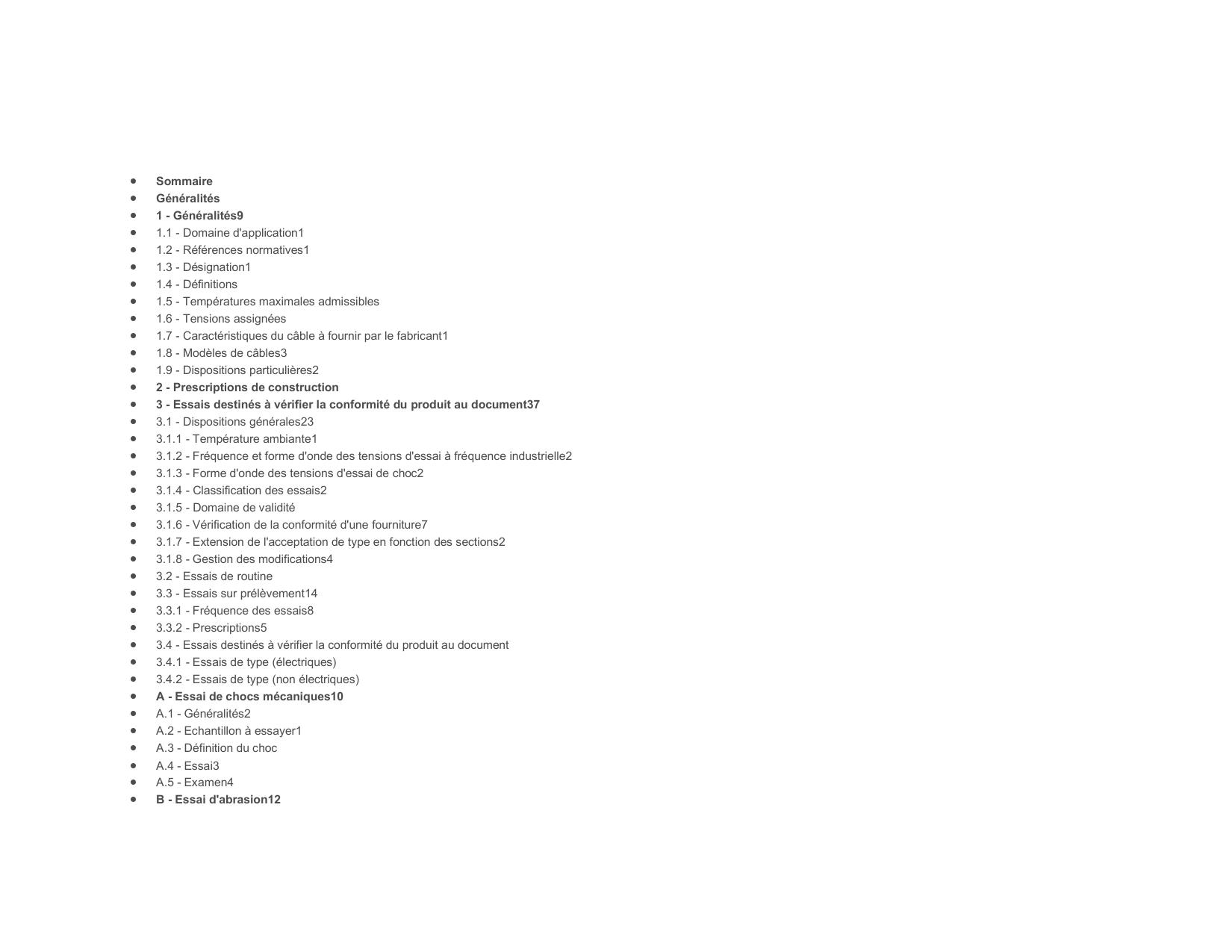

 Sommaire
 Généralités
 1 - Généralités9
 1.1 - Domaine d'application1
 1.2 - Références normatives1
 1.3 - Désignation1
 1.4 - Définitions
 1.5 - Températures maximales admissibles
 1.6 - Tensions assignées
 1.7 - Caractéristiques du câble à fournir par le fabricant1
 1.8 - Modèles de câbles3
 1.9 - Dispositions particulières2
 2 - Prescriptions de construction
 3 - Essais destinés à vérifier la conformité du produit au document37
 3.1 - Dispositions générales23
 3.1.1 - Température ambiante1
 3.1.2 - Fréquence et forme d'onde des tensions d'essai à fréquence industrielle2
 3.1.3 - Forme d'onde des tensions d'essai de choc2
 3.1.4 - Classification des essais2
 3.1.5 - Domaine de validité
 3.1.6 - Vérification de la conformité d'une fourniture7
 3.1.7 - Extension de l'acceptation de type en fonction des sections2
 3.1.8 - Gestion des modifications4
 3.2 - Essais de routine
 3.3 - Essais sur prélèvement14
 3.3.1 - Fréquence des essais8
 3.3.2 - Prescriptions5
 3.4 - Essais destinés à vérifier la conformité du produit au document
 3.4.1 - Essais de type (électriques)
 3.4.2 - Essais de type (non électriques)
 A - Essai de chocs mécaniques10
 A.1 - Généralités2
 A.2 - Echantillon à essayer1
 A.3 - Définition du choc
 A.4 - Essai3
 A.5 - Examen4
 B - Essai d'abrasion12

 C - Mesure de la résistivité électrique des écrans semi-conducteurs sur âme et sur enveloppe isolante10
 C.1 - Préparation des éprouvettes7
 C.2 - Mode opératoire et conditions d'essai3
 4 - Calculs
 D - Essai d'aptitude au décollement de l'écran sur enveloppe isolante (écran de type pelable)14
 D.1 - Principe de l'essai
 D.2 - Préparation de l'éprouvette6
 D.3 - Conditions d'essai et mode opératoire5
 D.4 - Evaluation des résultats3
 E - Méthode de mesure des variations dimensionnelles de l'enveloppe isolante et de la gaine extérieure13
 E.1 - Essai sur échantillon long13
 E.1.1 - Préparation de l'extrémité bloquée4
 E.1.2 - Préparation de l'extrémité libre2
 E.1.3 - Installation du câble1
 E.1.4 - Essai et mesures4
 F - Essai d'étanchéité longitudinale13
 G - Essai de décollement de l'écran métallique par rapport à la gaine extérieure12
 G.1 - Principe de l'essai
 G.2 - Préparation des éprouvettes2
 G.3 - Modalités d'essai6
 G.4 - Evaluation des résultats4
 H - Essais d'étanchéité radiale et de tenue à la corrosion de l'écran métallique24
 H.1 - Modalités9
 H.2 - Examen15
 I - Essai d'endurance36
 I.1 - Généralités2
 I.2 - Essai préalable de montée au claquage8
 I.3 - Essai en situation d'installation16
 I.4 - Essai de montée au claquage après essai en situation d'installation6
 I.5 - Examen4
 J - Essai thermomécanique21
 J.1 - Essai en situation d'installation15
 J.2 - Examen4
 K - Essai thermomécanique en laboratoire Cas des câbles à Enterrabilité Directe Renforcée14
 K.1 - But de l'essai
 K.2 - Descriptif de l'essai14
 K.2.1 - Configuration essayée
 K.2.2 - Modalités d'essai2

 K.2.3 - Mesures
 K.2.4 - Sanctions12
 L
 M - Vérification de la résistance des matériaux de gainage contre les attaques de termites11
 M.1 - Domaine d'application
 M.2 - Termes et définitions
 M.3 - Principe
 M.4 - Matériels d'essais4
 M.5 - Réalisation de l'essai4
 M.6 - Sanction
 M.7 - Rapport d'essais3
 N - Exemple de liste d'essais pouvant être réalisés pour l'acceptation de type d'un câble de section nominale de 50 mm 2 à 1200 mm 2 et de construction identique pour toute
section
 O - Guide d'emploi des câbles utilisés sur le réseau de distribution français21
 O.1 - Modèles de câbles utilisés
 O.2 - Température de pose5
 O.3 - Efforts de traction2
 O.4 - Rayons de courbure3
 O.4.1 - Pendant la pose3
 O.4.1.1 - Déroulage avec traction1
 O.4.1.2 - Déroulage sans traction1
 O.4.1.3 - Après la pose1
 O.5 - Intensités maximales admissibles en régime permanent11
 O.5.1 - Définition
 O.5.2 - Température maximale admissible2
 O.5.3 - Mise à la terre des écrans
 O.5.4 - Conditions d'environnement1
 O.5.5 - Conditions de pose
 O.5.6 - Modèles de câbles2
 O.5.7 - Intensités admissibles (en Ampères) pour les différents cas considérés
 O.5.8 - Facteur de correction de température ambiante3
 O.5.9 - Facteur de correction pour des parallèles électriques2
 O.5.10 - Facteur de correction de la profondeur de pose

1 - Généralités
1.1 - Domaine d'application
Le présent document s'applique aux câbles isolés au polyéthylène réticulé, à champ radial, à gradient fixé et de tensions assignées comprises entre 6/10 (12) kV et 18/30 (36) kV, destinés à
fonctionner dans les réseaux de distribution publique ou privée.
Deux versions sont définies :
1. - l'une souterraine, destinée à être posée en pleine terre ;
2. - l'autre aérienne, munie d'un porteur, destinée à être installée sur les réseaux tendus entre supports ou sans porteur pour une pose à l'air libre.
Le présent document donne les conditions auxquelles doivent satisfaire les câbles pour donner toute garantie de sécurité et de durée lorsqu'ils sont utilisés conformément aux dispositions de l'arrêté
interministériel du 17 mai 2001 pour les réseaux publics ou de la norme NF C 13-200 pour les réseaux privés.
1.2 - Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les références datées, seule l'édition citée s'applique. Pour les références non datées, la
dernière édition du document de référence s'applique (y compris les éventuels amendements).
 NF C 01-461, Vocabulaire Électrotechnique International - Partie 461 : Câbles électriques
 NF C 13-200, Installations électriques à haute tension - Règles complémentaires pour les sites de production et les installations industrielles, tertiaires et agricoles
 NF C 30-202, Système de désignation de câbles
 NF C 30-204, Conducteurs et câbles isolés - Marquage des câbles
 NF P 98-331, Chaussées et dépendances - Tranchées : ouverture, remblayage, réfection
 UTE C 11-001, Conditions techniques auxquelles doivent satisfaire les distributions d'énergie électrique
 UTE C 30-300, Règles de l'art sur le conditionnement, le stockage et la manutention des câbles, des conducteurs nus et des matériels de raccordement dans les parcs et dépôts
 NF EN 117, Produit de préservation du bois - Détermination du seuil d'efficacité contre les termites européens du genre Reticulitermes (Méthode de laboratoire) (indice de classement : X
41-538)
 NF EN 118, Produits de préservation du bois - Détermination de l'action préventive contre les espèces de Reticulitermes (termites européens) (Méthodes de laboratoires) (indice de
classement : X 41-539)
 NF EN 13501-6, Classement au feu des produits et éléments de construction - Partie 6 : Classement à partir des données d'essais de réaction au feu sur câbles électriques (indice de
classement : P 92-800-6)
 NF EN 50483-6, Prescriptions relatives aux essais des accessoires pour réseaux aériens basse tension torsadés - Partie 6 : Essais d'environnement (indice de classement : C 33-045-6)
 NF EN 60228, Âmes des câbles isolés (indice de classement : C 32-013)
 NF EN 60229, Câbles électriques - Essais sur les gaines extérieures extrudées avec fonction spéciale de protection (indice de classement : C 32-034)
 NF EN 60230, Essais de choc des câbles et de leurs accessoires (indice de classement : C 30-101)
 NF EN 60332-1-2, Essais des câbles électriques et à fibres optiques soumis au feu - Partie 1-2 : Essai de propagation verticale de la flamme sur conducteur ou câble isolé - Procédure
pour flamme à prémélange de 1 kW (indice de classement : C 32-078-1-2)
 NF EN 60811-201, Câbles électriques et à fibres optiques - Méthodes d'essai pour les matériaux non-métalliques - Partie 201 : Essais généraux - Mesure de l'épaisseur des enveloppes
isolantes (indice de classement : C 32-011-201)
 NF EN 60811-202, Câbles électriques et à fibres optiques - Méthodes d'essai pour les matériaux non-métalliques - Partie 202 : Essais généraux - Mesure de l'épaisseur des gaines non-
métalliques (indice de classement : C 32-011-202)
 NF EN 60811-203, Câbles électriques et à fibres optiques - Méthodes d'essai pour les matériaux non-métalliques - Partie 203 : Essais généraux - Mesure des dimensions extérieures
(indice de classement : C 32-011-203)
 NF EN 60811-401, Câbles électriques et à fibres optiques - Méthodes d'essai pour les matériaux non-métalliques - Partie 401 : Essais divers - Méthodes de vieillissement thermique -
Vieillissement en étuve à air (indice de classement : C 32-011-401)

 NF EN 60811-402, Câbles électriques et à fibres optiques - Méthodes d'essai pour les matériaux non-métalliques - Partie 402 : Essais divers - Essais d'absorption d'eau (indice de
classement : C 32-011-402)
 NF EN 60811-404, Câbles électriques et à fibres optiques - Méthodes d'essai pour les matériaux non-métalliques - Partie 404 : Essais divers - Essais de résistance à l'huile minérale pour
les gaines (indice de classement : C 32-011-404)
 NF EN 60811-405, Câbles électriques et à fibres optiques - Méthodes d'essai pour les matériaux non-métalliques - Partie 405 : Essais divers - Essai de stabilité thermique pour les
enveloppes isolantes et gaines en PVC (indice de classement : C 32-011-405)
 NF EN 60811-409, Câbles électriques et à fibres optiques - Méthodes d'essai pour les matériaux non-métalliques - Partie 409 : Essais divers - Essai de perte de masse des enveloppes
isolantes et gaines thermoplastiques (indice de classement : C 32-011-409)
 NF EN 60811-412, Câbles électriques et à fibres optiques - Méthodes d'essai pour les matériaux non-métalliques - Partie 412 : Essais divers - Méthode de vieillissement thermique -
Vieillissement dans une bombe à air (indice de classement : C 32-011-412)
 NF EN 60811-501, Câbles électriques et à fibres optiques - Méthodes d'essai pour les matériaux non-métalliques - Partie 501 : Essais mécaniques - Détermination des propriétés
mécaniques des mélanges pour les enveloppes isolantes et les gaines (indice de classement : C 32-011-501)
 NF EN 60811-502, Câbles électriques et à fibres optiques - Méthodes d'essai pour les matériaux non-métalliques - Partie 502 : Essais mécaniques - Essai de rétraction des enveloppes
isolantes (indice de classement : C 32-011-502)
 NF EN 60811-503, Câbles électriques et à fibres optiques - Méthodes d'essai pour les matériaux non-métalliques - Partie 503 : Essais mécaniques - Essai de rétraction des gaines (indice
de classement : C 32-011-503)
 NF EN 60811-504, Câbles électriques et à fibres optiques - Méthodes d'essai pour les matériaux non-métalliques - Partie 504 : Essais mécaniques - Essais d'enroulement à basse
température pour les enveloppes isolantes et les gaines (indice de classement : C 32-011-504)
 NF EN 60811-505, Câbles électriques et à fibres optiques - Méthodes d'essai pour les matériaux non-métalliques - Partie 505 : Essais mécaniques - Essai d'allongement à basse
température pour les enveloppes isolantes et les gaines (indice de classement : C 32-011-505)
 NF EN 60811-506, Câbles électriques et à fibres optiques - Méthodes d'essai pour les matériaux non-métalliques - Partie 506 : Essais mécaniques - Essai de choc à basse température
pour les enveloppes isolantes et les gaines (indice de classement : C 32-011-506)
 NF EN 60811-507, Câbles électriques et à fibres optiques - Méthodes d'essai pour les matériaux non-métalliques - Partie 507 : Essais mécaniques - Essai d'allongement à chaud pour les
matériaux réticulés (indice de classement : C 32-011-507)
 NF EN 60811-508, Câbles électriques et à fibres optiques - Méthodes d'essai pour les matériaux non-métalliques - Partie 508 : Essais mécaniques - Essai de pression à température
élevée pour les enveloppes isolantes et les gaines (indice de classement : C 32-011-508)
 NF EN 60811-509, Câbles électriques et à fibres optiques - Méthodes d'essai pour les matériaux non-métalliques - Partie 509 : Essais mécaniques - Essai de résistance à la fissuration
des enveloppes isolantes et des gaines (essai de choc thermique) (indice de classement : C 32-011-509)
 NF EN 60811-606, Câbles électriques et à fibres optiques - Méthodes d'essai pour les matériaux non-métalliques - Partie 606 : Essais physiques - Méthodes de détermination de la masse
volumique (indice de classement : C 32-011-606)
 NF EN 60885-2, Méthodes d'essais électriques pour les câbles électriques - Partie 2 : Essais de décharges partielles (indice de classement : C 32-049-2)
 NF EN ISO 868, Plastiques et ébonite - Détermination de la dureté par pénétration au moyen d'un duromètre (dureté Shore) (indice de classement : T 51-174)
 IEC 60502-2, Câbles d'énergie à isolant extrudé et leurs accessoires pour des tensions assignées de 1 kV (Um=1,2 kV) à 30 kV (Um=36 kV) - Partie 2 : Câbles de tensions assignées de 6
kV (Um=7,2 kV) à 30 kV (Um=36 kV)
1.3 - Désignation
La désignation est définie en accord avec le client. Par exemple, dans le cas des câbles souterrains à gaine PE et SH, on peut choisir les désignations suivantes :
Câble souterrain à gaine PE : FR-N20XA8E-AR (pour les âmes aluminium) et FR-N20XA8E-R (pour les âmes cuivre)
Câble souterrain à gaine SH : FR-N20XA8Z1-AR (pour les âmes aluminium) et FR-N20XA8Z1-R (pour les âmes cuivre)
NOTE
- Cette dénomination est conforme au code CENELEC repris dans la norme NF C 30-202 .
1.4 - Définitions
