DGAD GAME IT 603 - Gamme de mesure terre masse et neutre connecté

DGAD GAME IT 603 02 Gamme de mesure de résistance d’une terre de masse et d’une terre de neutre connecté
Rattachée à DGAD PO 63 et DGAD PO 64 Date d’application : 01/01/2011
Page 1/3

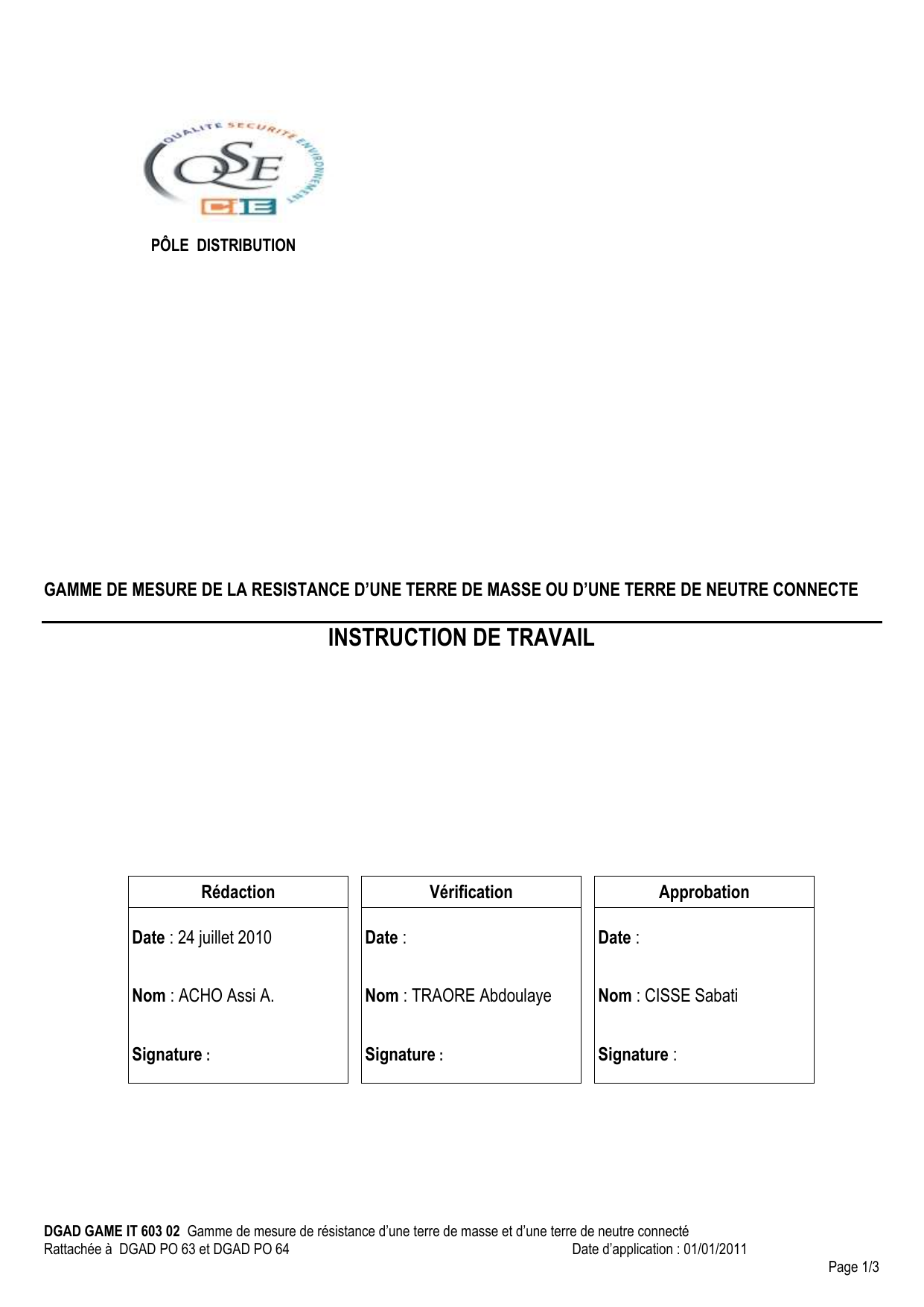

PÔLE DISTRIBUTION
GAMME DE MESURE DE LA RESISTANCE D’UNE TERRE DE MASSE OU D’UNE TERRE DE NEUTRE CONNECTE
INSTRUCTION DE TRAVAIL
Rédaction
Vérification
Approbation
Date : 24 juillet 2010
Nom : ACHO Assi A.
Signature :
Date :
Nom : TRAORE Abdoulaye
Signature :
Date :
Nom : CISSE Sabati
Signature :

DGAD GAME IT 603 02 Gamme de mesure de résistance d’une terre de masse et d’une terre de neutre connecté
Rattachée à DGAD PO 63 et DGAD PO 64 Date d’application : 01/01/2011
Page 2/3
MODE OPERATOIRE DE MESURE DE LA RESISTANCE D’UNE TERRE DE MASSE OU D’UNE TERRE
DE NEUTRE CONNECTE
IDENTIFICATION MAINTENANCE
PERIODICITE
CONDITION DE REALISATION
Gamme
Indice
Niveau
3 ans : postes HTA/BTA
Temps mis
Nbre agents
Habilitation
GAME IT 603
02
3
5 ans : pour le réseau BTA
1 heure
02
H1V-H2V-BR
MOYENS LOGISTIQUES
Véhicule ou engins
Véhicule léger
Outillages
Sacoche X
Appareil de mesure : Tellurohmmètre à 4 bornes
Outillages spéciaux
Néant
Autres : ( doc/ schémas…) : BT, registre mesure de terre, Fascicule de la
politique de mise en œuvre des prises de terre
Outillages spécifiques
Néant
N° ORDRE
Libellés
Observations
1
Porter les équipements individuels de protection
Tenue, chaussures de sécurité, gant de
manutention, gants isolants BTA, casque
2
Baliser la zone d’intervention
Cône, panneau, banderole
4
Tester la batterie du telluromètre
5
Positionner l’appareil à 5 m de la prise de terre à
mesurer
Bornes X et Xv shuntées
6
Planter les piquets en alignement, le premier à 10 m de
l’appareil et le second à 10 m du premier
Selon l’espace, opter pour les distances 5, 10
et 10 m ou 10, 20 et 20 m ou 20, 40 et 40 m
(entre la prise de terre à mesurer et l’appareil,
l’appareil et le premier piquet, et entre les
piquets)
7
Raccorder les cordons : le premier piquet à la borne Y,
le deuxième à la borne Z et la borne XXv à la prise de
terre à mesurer
8
Mettre l’appareil en marche, choisir les calibres
appropriés et réaliser la mesure de résistance
9
Noter la valeur sur le bon de travail
En Ohms
10
Débrancher l’appareil
11
Ranger le matériel et nettoyer le chantier
12
Interpréter les mesures
13
Remplir le check-list au fil de l’eau
14
Remplir le registre des mesures de terre
Reporter le numéro de l’appareil de mesure

DGAD GAME IT 603 02 Gamme de mesure de résistance d’une terre de masse et d’une terre de neutre connecté
Rattachée à DGAD PO 63 et DGAD PO 64 Date d’application : 01/01/2011
Page 3/3
CHECK LIST DE MESURE DE RESISTANCE DE TERRE DE MASSE ET DE TERRE
DE NEUTRE CONNECTE
IDENTIFICATION MAINTENANCE
PERIODICITE
CONDITION DE REALISATION
Gamme
Indice
Niveau
3 ans : postes HTA/BTA
Temps mis
Nbre agents
Habilitation
GAME IT 603
02
3
5 ans : pour le réseau BTA
1 heure
02
H1V-H2vB1-BR
IDENTIFICATION DE L’OUVRAGE
Date : Direction Régionale :
Ouvrage
Exploitation: Poste :
Nom
N°
Marque
Type
N° BT:
Autres :
Autres :
N°
LIBELLE
Réalisation
Résultat
Obs/ Actions
à mener
E
NE
B
M
1
Porter les équipements individuels de protection
2
Baliser la zone d’intervention
4
Tester la batterie du telluromètre
5
Positionner l’appareil à 5 m de la prise de terre à mesurer
6
Planter les piquets en alignement, le premier à 10 m de l’appareil et le
second à 10 m du premier
7
Raccorder les cordons : le premier piquet à la borne Y, le deuxième à la
borne Z et la borne XXv à la prise de terre à mesurer
8
Mettre l’appareil en marche, choisir les calibres appropriés et réaliser la
mesure de résistance
9
Noter la valeur sur le bon de travail
10
Débrancher l’appareil
11
Ranger le matériel et nettoyer le chantier
12
Interpréter les mesures
13
Remplir le check-list au fil de l’eau
14
Remplir le registre des mesures de terre
Légende : E = Exécuté NE = Non Exécuté B = Bon M=Mauvais Cocher les cases ( X ) concernées
ANALYSE ET COMMENTAIRE
CONTROLE FINAL DES TRAVAUX PAR LE VERIFICATEUR : CONFORME □ NON CONFORME □
NB: Rédacteur = Exécutant Vérificateur = Chargé ou Chef d'Equipe Approbateur = Chef de Section Cocher les cases ( X ) concernées
Rédigé le :
Nom :
Signature :
Vérifié le :
Nom :
Signature :
Approuvé le :
Nom :
Signature :
DGAD IS 64 21 01
