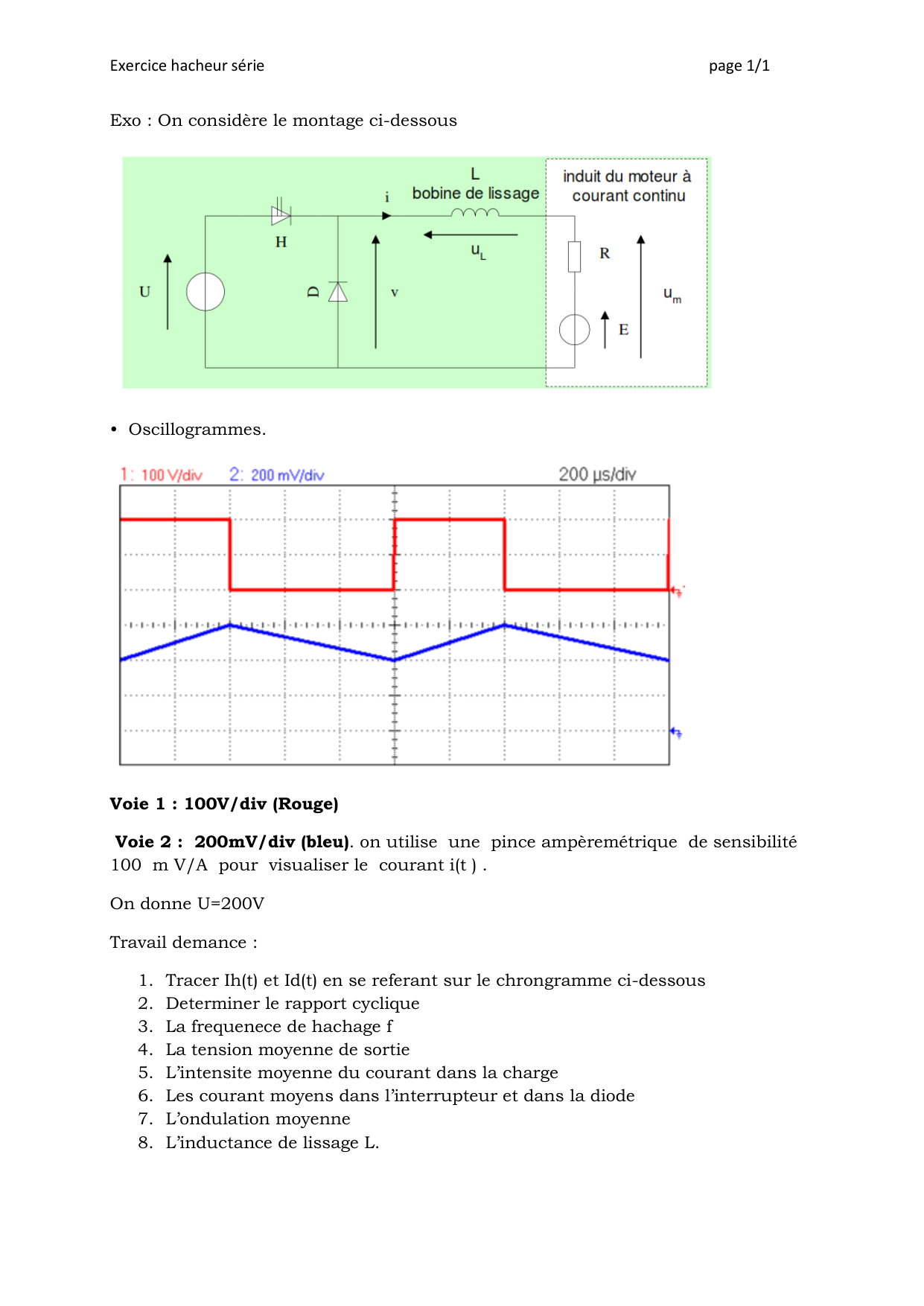

Exercice hacheur série page 1/1

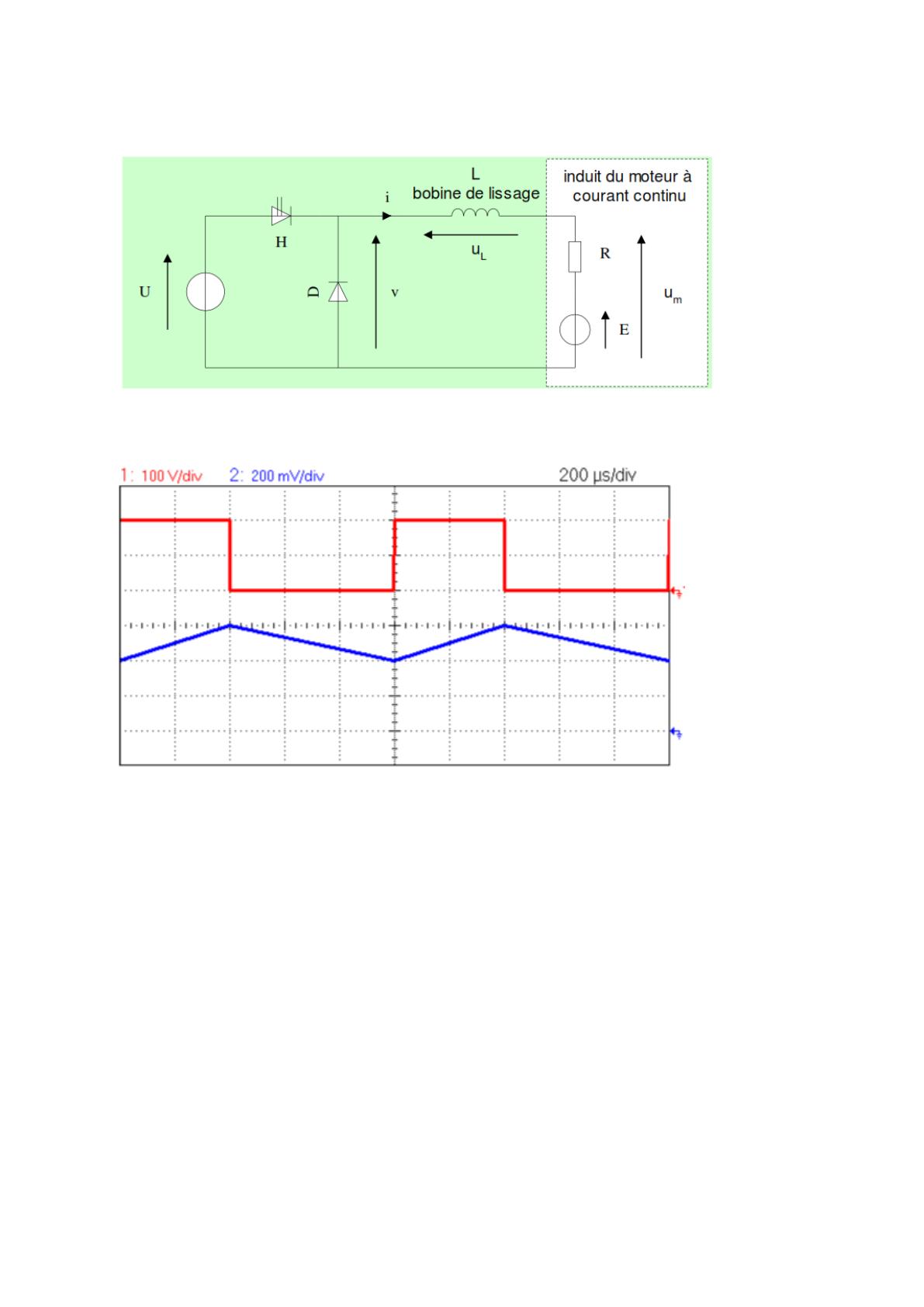

Exo : On considère le montage ci-dessous
• Oscillogrammes.
Voie 1 : 100V/div (Rouge)
Voie 2 : 200mV/div (bleu). on utilise une pince ampèremétrique de sensibilité
100 m V/A pour visualiser le courant i(t ) .
On donne U=200V
Travail demance :
1. Tracer Ih(t) et Id(t) en se referant sur le chrongramme ci-dessous
2. Determiner le rapport cyclique
3. La frequenece de hachage f
4. La tension moyenne de sortie
5. L’intensite moyenne du courant dans la charge
6. Les courant moyens dans l’interrupteur et dans la diode
7. L’ondulation moyenne
8. L’inductance de lissage L.
