CANALISATIONS ELECTRIQUES COURS

Bugeia Joël

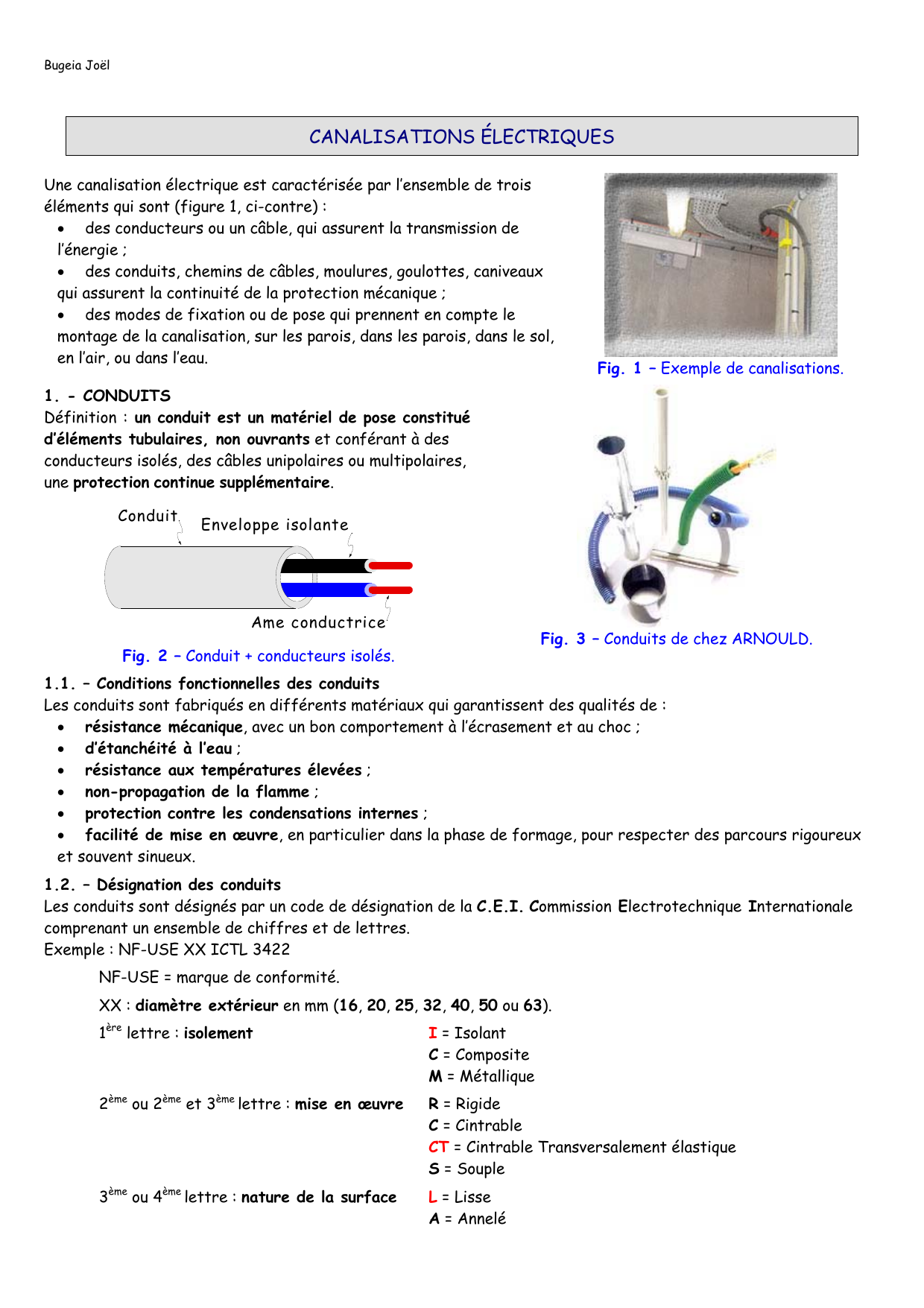

CANALISATIONS ÉLECTRIQUES
Une canalisation électrique est caractérisée par l’ensemble de trois
éléments qui sont (figure 1, ci-contre) :
• des conducteurs ou un câble, qui assurent la transmission de
l’énergie ;
• des conduits, chemins de câbles, moulures, goulottes, caniveaux
qui assurent la continuité de la protection mécanique ;
• des modes de fixation ou de pose qui prennent en compte le
montage de la canalisation, sur les parois, dans les parois, dans le sol,
en l’air, ou dans l’eau.

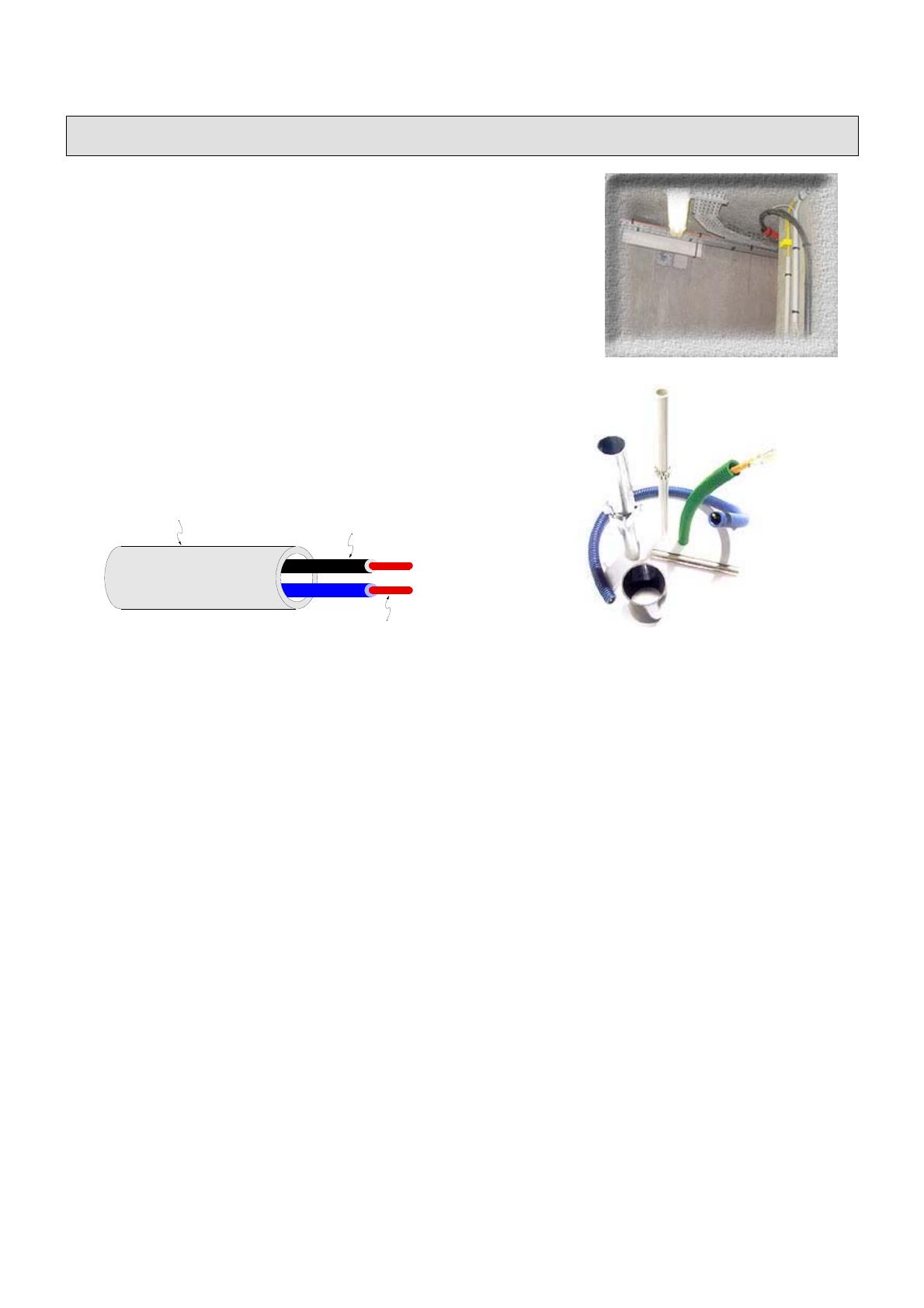

Fig. 1 – Exemple de canalisations.
1. - CONDUITS
Définition : un conduit est un matériel de pose constitué
d’éléments tubulaires, non ouvrants et conférant à des
conducteurs isolés, des câbles unipolaires ou multipolaires,
une protection continue supplémentaire.
Conduit Enveloppe isolante
Ame conductrice
Fig. 2 – Conduit + conducteurs isolés.
Fig. 3 – Conduits de chez ARNOULD.
1.1. – Conditions fonctionnelles des conduits
Les conduits sont fabriqués en différents matériaux qui garantissent des qualités de :
• résistance mécanique, avec un bon comportement à l’écrasement et au choc ;
• d’étanchéité à l’eau ;
• résistance aux températures élevées ;
• non-propagation de la flamme ;
• protection contre les condensations internes ;
• facilité de mise en œuvre, en particulier dans la phase de formage, pour respecter des parcours rigoureux
et souvent sinueux.
1.2. – Désignation des conduits
Les conduits sont désignés par un code de désignation de la C.E.I. Commission Electrotechnique Internationale
comprenant un ensemble de chiffres et de lettres.
Exemple : NF-USE XX ICTL 3422
NF-USE = marque de conformité.
XX : diamètre extérieur en mm (16, 20, 25, 32, 40, 50 ou 63).
1ère lettre : isolement I = Isolant
C = Composite
M = Métallique
2ème ou 2ème et 3ème lettre : mise en œuvre R = Rigide
C = Cintrable
CT = Cintrable Transversalement élastique
S = Souple
3ème ou 4ème lettre : nature de la surface L = Lisse
A = Annelé

Bugeia Joël
1er chiffre
Résistance à
l’écrasement
2ème chiffre
Résistance
aux chocs
3ème chiffre
Température mini
d’utilisation et
d’installation
4ème chiffre
Température maxi
d’utilisation et
d’installation
1 très léger 125 N 1 très léger 0,5 J 1 + 5 °C 1 60 °C
2 léger 320 N 2 léger 1 J 2 - 5 °C 2 90 °C
3 moyen 750 N 3 moyen 2 J 3 - 15 °C 3 105 °C
4 élevé 1250 N 4 élevé 6 J 4 - 25 °C 4 120 °C
5 très élevé 4000 N 5 très élevé 20 J 5 - 45 °C 5 150 °C
6 250 °C
7 400 °C
Tableau 1. – 1er et 2ème chiffre : contrainte mécanique ; 3ème et 4ème chiffre : tenue aux températures.

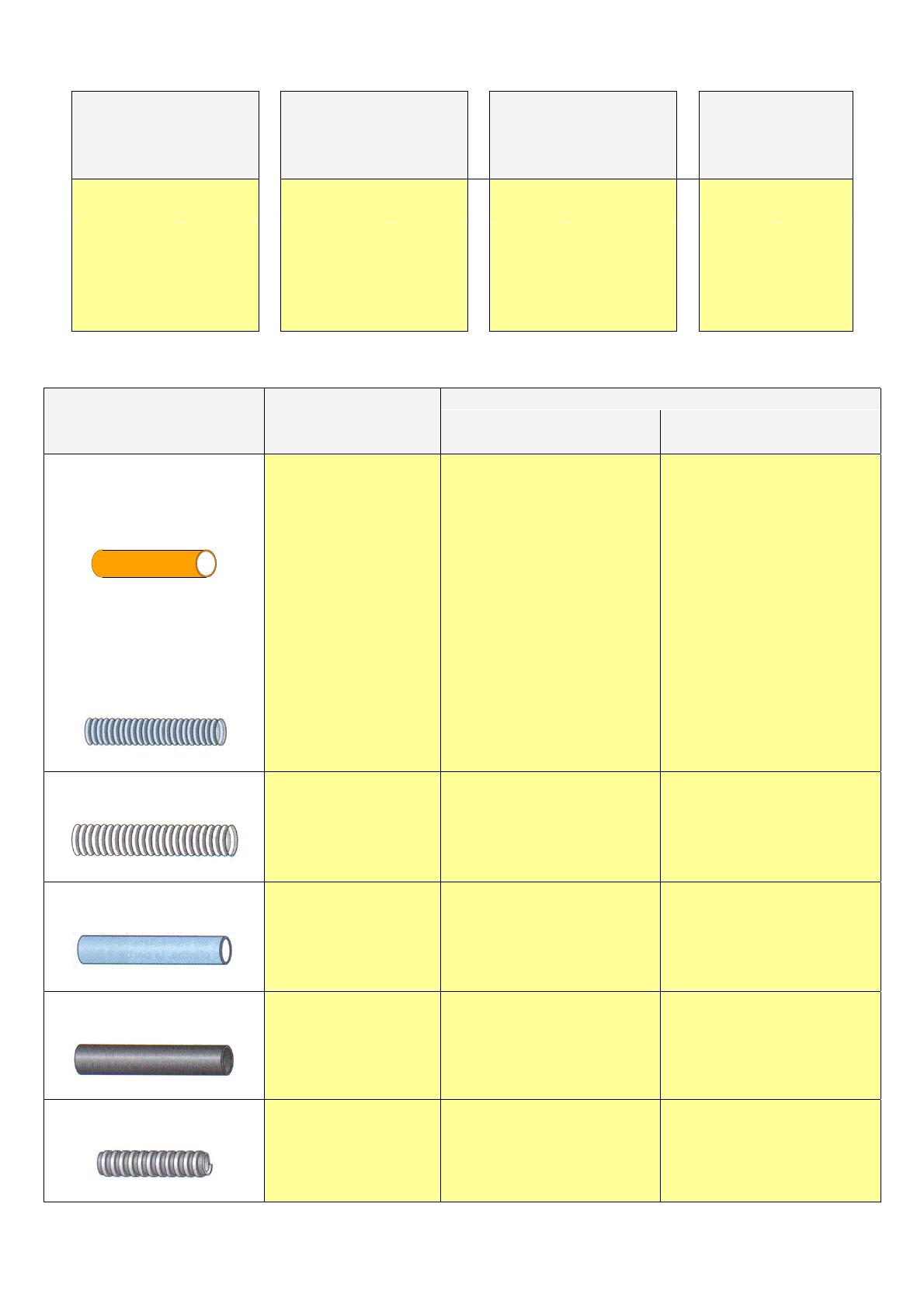

1.3. - Caractéristiques et emplois des conduits les plus usuels (Tableau 2, ci-dessous)
Montage encastré Désignation et nature
* Ancienne désignation
Montage apparent
Pose avant construction de
la maçonnerie
Pose après construction de
la maçonnerie
ICTL 3421
Isolant Cintrable
Transversalement élastique
Lisse
(ICD6 PE)*
ICTA 3422
Isolant Cintrable
Transversalement élastique
Annelé
(ICT6 PE)*
Gris :
admis en AG1-AG2
Orange :
interdit
Admis et doivent être fixés
aussitôt mis en place. Sur
les planchers en dalle pleine
avant coulage de la chape, ne
sont admis que s’ils sont
soustraits aux risques
mécaniques.
Admis dans des dimensions
suffisantes.
ICA 3321
Isolant Cintrable Annelé
(ICO 5 PE)*
Admis en
AG1-AG2
Admis si les conduits sont
protégés pendant la
construction contre les
chocs dommageables et en
parcours verticaux.
Admis dans des saignées.
IRL 3321
Isolant Rigide Lisse
(IRO 5 PE)*
Admis en
AG1-AG2
Admis si les conduits sont
protégés pendant la
construction contre les
chocs dommageables et en
parcours verticaux.
Admis dans des saignées.
MRL 5557
Métalique Rigide Lisse
(MRB 9 PE)*
Admis en
AG1-AG2-AG3-AG4
Admis et doivent être fixés
aussitôt mis en place.
Admis dans des tranchées
de dimensions suffisantes.
CSA 4421
Composite Souple Annelé
(MSB 7 APE)*
Admis en
AG1-AG2-AG3
Comme les conduits ICTL et
ICTA gris.
Comme les conduits ICTL et
ICTA gris.

Bugeia Joël
1.4. – Mise en œuvre des conduits
Q Modes de pose
Les conduits peuvent être posés en apparent, en encastré, dans les vides de construction et dans les caniveaux
fermés.
Q Nature des conducteurs et des câbles utilisés
• Tous les conducteurs isolés sont admis, ceux de la série H07 V-K sont obligatoires dans certains cas (
tableau 7).
• La pose des câbles dans des conduits est justifiée lorsqu’une protection complémentaire mécanique est
nécessaire à la bonne tenue des câbles.
Q Rayons de courbure des conduits
Le rayon de courbure d’un conduit doit être tel que les conducteurs et câbles ne soient pas endommagés. Des
rayons de courbure minimaux sont donc à respecter.
Tableau 3. – Rayons de courbure minimaux.
Diamètre extérieur
(mm)
ICTL – ICA en (mm) ICTA – ICA en (mm) IRL en (mm)
16 96 48 96
20 120 60 120
25 150 75 150
32 192 96 -
40 300 160 -
50 480 200 -
63 600 252 -
Tableau 4. – Rayons de courbure minimaux (suite).
Diamètre extérieur
(mm)
MRL en (mm) CSA en (mm)
16 113 27
20 141 33
25 178 43
32 - 60
40 - 70
50 - 90
63 - 110
Q Passage de plusieurs circuits
Des conducteurs appartenant à des circuits différents peuvent emprunter un même conduit sous réserve que tous
les conducteurs soient isolés pour la tension assignée présente la plus élevée.
Q Règle de passage des conducteurs et câbles
Les dimensions intérieures des conduits et des accessoires de raccordement doivent permettre de tirer et retirer
facilement les conducteurs ou câbles après la pose des conduits et de leurs accessoires.
Cette règle est satisfaite si le parcours comporte peu de coudes et si la section totale de conducteurs (isolant
compris) ou des câbles (gaine extérieure comprise) est au plus égal au tiers de la section intérieure du
conduit.
 Tableaux 5 et 6 page suivante.

Bugeia Joël
Correct
Le nombre de conducteurs
dans le conduit est satisfaisant
Incorrect
Trop de conducteurs
dans le conduit

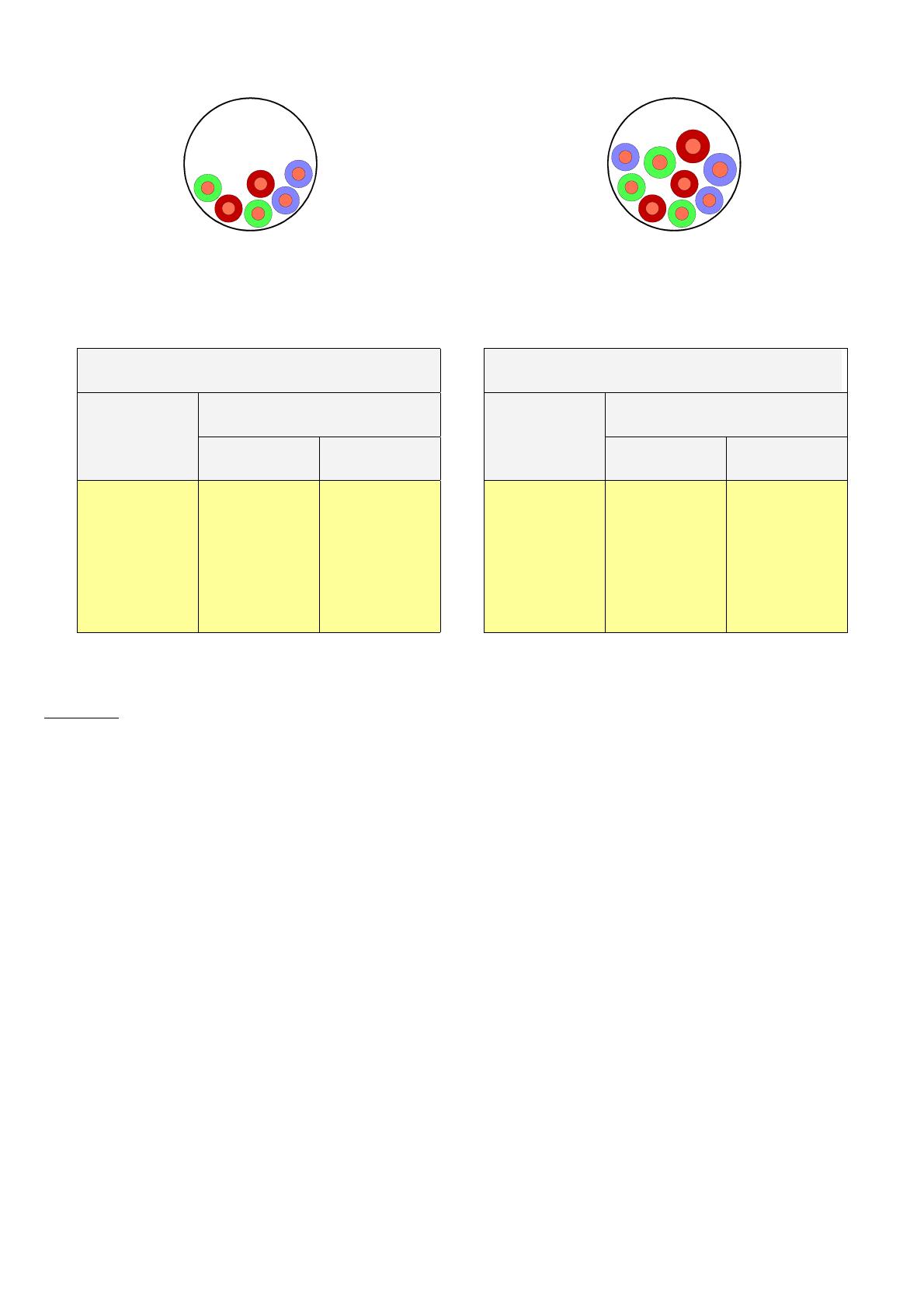

Fig. 4 – Remplissage des conduits.
Conduits conformes à une publication
internationale
Section des conducteurs isolant
compris (en mm2)
Section intérieure utile
(en mm2)
Séries Référence
(diamètre
extérieur en
mm)
IRL ICA, ICTA,
ICTL
Section de
l’âme en
cuivre
(en mm2)
H07 V-U ou R HO7 V-K
16 43 30 1,5 8,55 9,5
20 74 52 2,5 11,9 13,85
25 119 88 4 15,2 18,1
32 191 155 6 22,9 31,2
40 297 255 10 36,3 45,4
50 473 410 16 50,3 60,8
63 755 724 25 75,4 95
Tableau 5. – Section intérieure utile = 1/3 de la
section intérieure.
Tableau 6. – Section des conducteurs isolant
compris.
Exemple : passage dans un conduit de 3 circuits de conducteurs H07 V-U.
• 1 circuit 2 X 1,5 mm2 → 17,1 mm2 (2 X 8,55)
• 1 circuit 3 X 2,5 mm2 → 35,7 mm2 (3 X 11,90)
• 1 circuit 3 X 4 mm2 → 45,6 mm2 (3 X 15,20)
Section totale : 98,4 mm2
Référence (diamètre) des conduits utilisables : ICA, ICTA, ICTL de 32 mm ;
IRL de 25 mm.
Q Pose des conduits
• Les conduits dans lesquels des conducteurs et câbles doivent être tirés doivent comporter des moyens
d’accès appropriés pour permettre leur tirage.
Cette prescription s’applique notamment à la pose des conduits dans des caniveaux fermés et dans les vides de
construction.
• Les conduits encastrés dans les planchers doivent être suffisamment protégés contre les dommages dus à
l’utilisation des planchers.
• Les parcours des conduits montés en apparent qui sont rigidement fixés doivent être horizontaux ou
verticaux ou parallèles aux arêtes des parois.
Ceci ne s’oppose pas à des parcours obliques lorsque de tels parcours sont nécessaires, par exemple pour des
changements de plan ou le contournement d’obstacles.

Bugeia Joël
• Les conduits noyés ou encastrés dans les plafonds ou planchers peuvent suivre le parcours pratique le plus
court.
• Dans les traversées de parois, les conduits autres que ceux ayant un degré de protection mécanique au
moins égal à IK07, doivent comporter une protection mécanique supplémentaire constituée par un fourreau.
• Pour les conduits encastrés dans des murs ou des cloisons, il convient de respecter les règles ci-dessous.
Toute ligne encastrée doit se terminer par une boîte de
connexion. Les tés et les coudes d’équerre sont interdits (il faut
utiliser des manchons pour prolonger une gaine trop courte).
Pour les cloisons d’épaisseur inférieure ou égale à 10 cm, il
convient de respecter les règles illustrées ci-contre. Les
tranchées obliques sont interdites ainsi que les saignées
horizontales au-dessus des ouvertures. Il est interdit de
pratiquer une saignée haute et une saignée basse dans le même
axe. Le recouvrement au plâtre des gaines doit avoir une
épaisseur de 4 mm minimum.

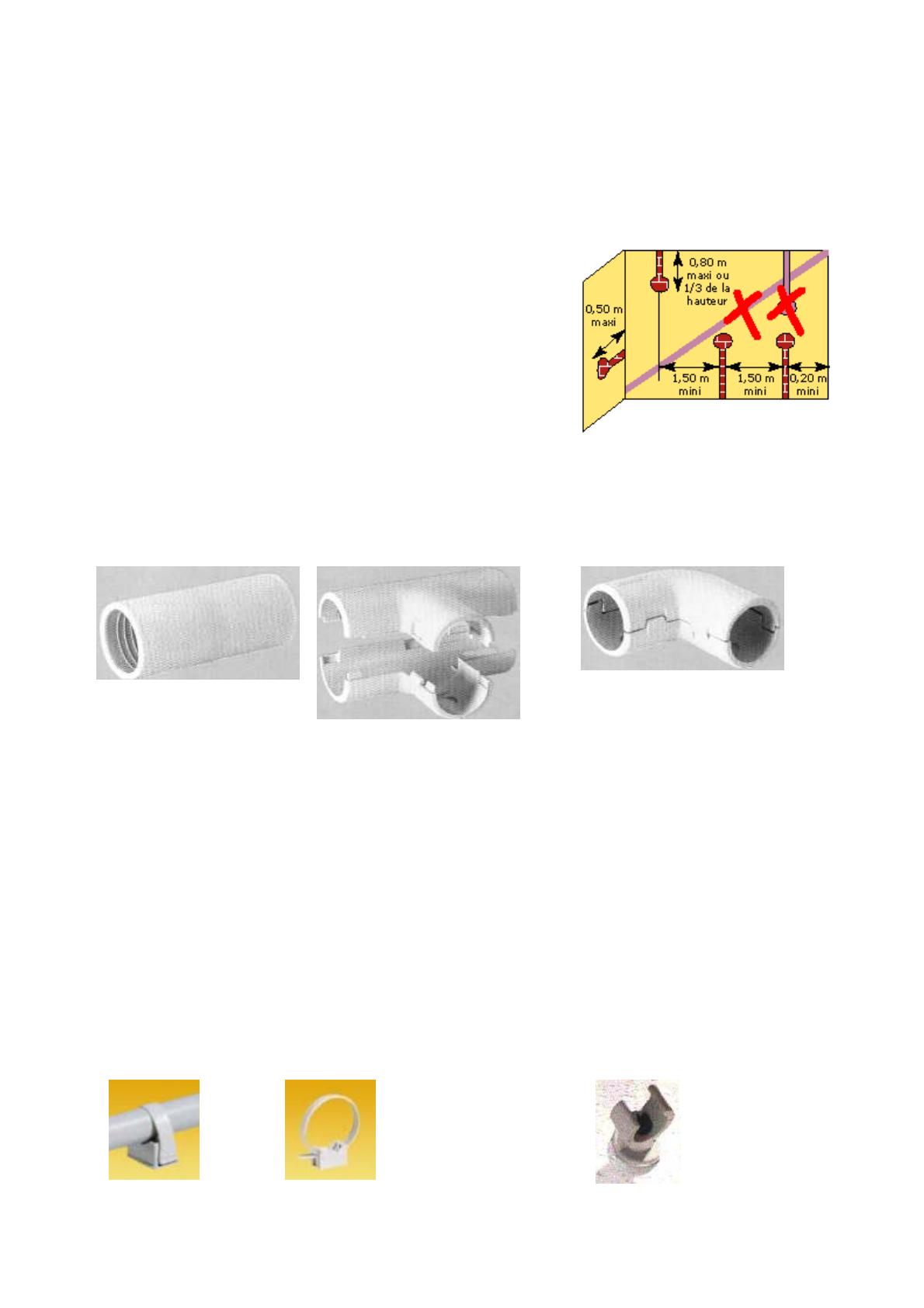

Fig. 5 - Engravements autorisés dans les
cloisons non porteuses d’épaisseur ≤ 100 mm.
1.5. – Accessoires et fixation des conduits
Q Accessoires
Fig. 6 - Manchon (pour
relier deux conduits IRL).
Fig. 7 – Raccord en T pour
conduit IRL.
Fig. 8 – Raccord coudé 90° pour conduit
IRL (ce coude à deux pièces permet de
le monter une fois les conduits et les
conducteurs posés ; de ce fait, le rayon
du coude est très faible).
Q Fixation des conduits
Les conduits sont fixés à l’aide de pattes, colliers ou étriers appropriés ; l’emploi de crochets à gaz est
formellement interdit. Les points de fixation des conduits sont déterminés suivant la nature de ces derniers et en
tenant compte des effets de la dilatation.
Les moyens de fixation sont protégés efficacement contre la rouille, ils sont solidement fixés par un moyen tel que
scellement, ferrures à scellement ou à souder, à vis tamponnée ou chevillée. Une fixation est nécessaire de part et
d’autre de tout accessoire et de tout changement de direction.
Il est recommandé d’adopter les distances suivantes entre les points de fixation :
• conduits du type rigide (R) : 0,80 m ;
• conduits du type cintrable (C) : 0,60 m ;
• conduits du type souple (S) : 0,30 m ;
• conduits du type cintrable transversalement élastique (CT) : 0,30 m.
Fig. 9 – Accessoires de fixation MURAFIX Fig. 10 - Collier lyre (pour fixer au mur les conduits IRL).
