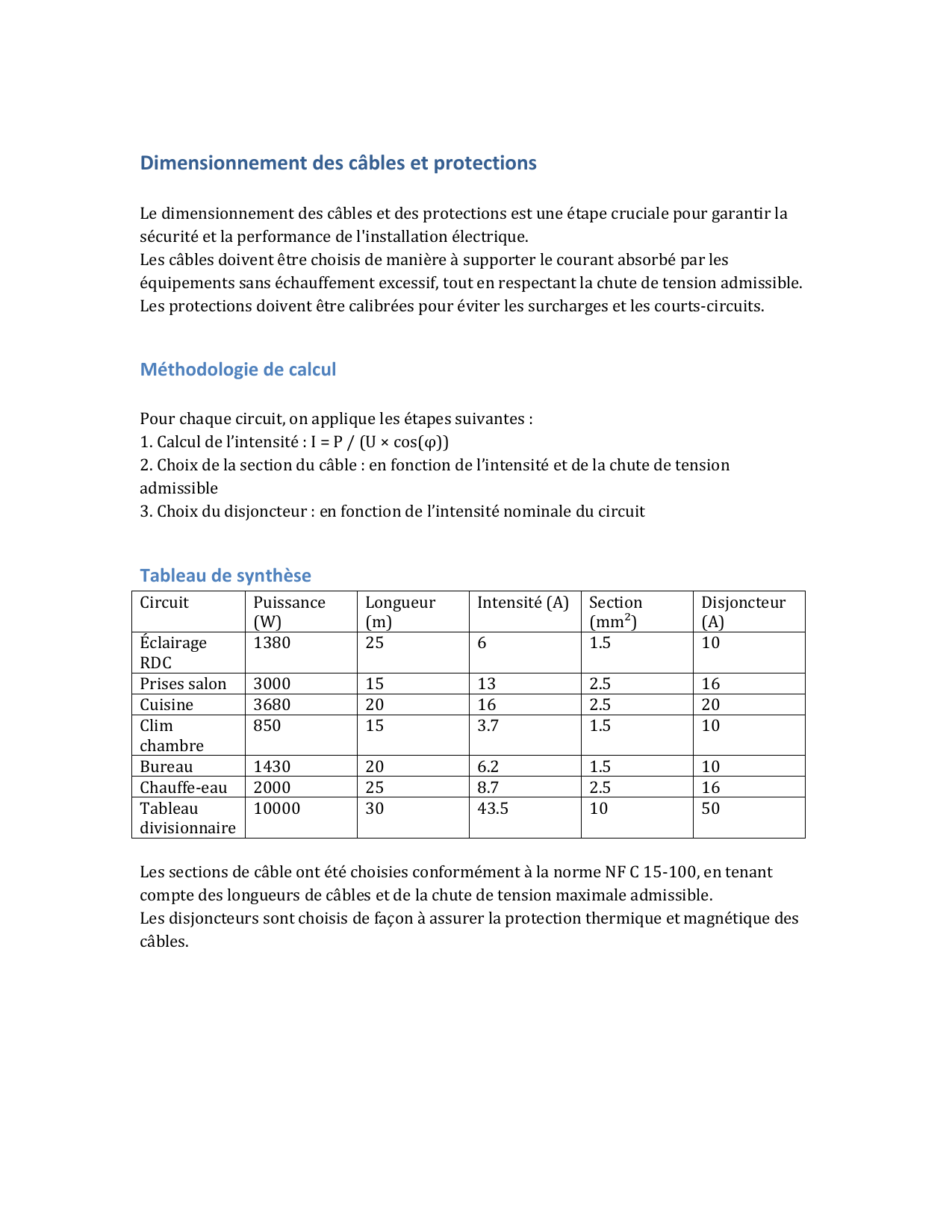

Dimensionnement des câbles et protections
Le dimensionnement des câbles et des protections est une étape cruciale pour garantir la
sécurité et la performance de l'installation électrique.
Les câbles doivent être choisis de manière à supporter le courant absorbé par les
équipements sans échauffement excessif, tout en respectant la chute de tension admissible.
Les protections doivent être calibrées pour éviter les surcharges et les courts-circuits.
Méthodologie de calcul
Pour chaque circuit, on applique les étapes suivantes :
1. Calcul de l’intensité : I = P / (U × cos(φ))
2. Choix de la section du câble : en fonction de l’intensité et de la chute de tension
admissible
3. Choix du disjoncteur : en fonction de l’intensité nominale du circuit
Tableau de synthèse
Circuit
Puissance
(W)
Longueur
(m)
Intensité (A)
Section
(mm²)
Disjoncteur
(A)
Éclairage
RDC
1380
25
6
1.5
10
Prises salon
3000
15
13
2.5
16
Cuisine
3680
20
16
2.5
20
Clim
chambre
850
15
3.7
1.5
10
Bureau
1430
20
6.2
1.5
10
Chauffe-eau
2000
25
8.7
2.5
16
Tableau
divisionnaire
10000
30
43.5
10
50
Les sections de câble ont été choisies conformément à la norme NF C 15-100, en tenant
compte des longueurs de câbles et de la chute de tension maximale admissible.
Les disjoncteurs sont choisis de façon à assurer la protection thermique et magnétique des
câbles.
