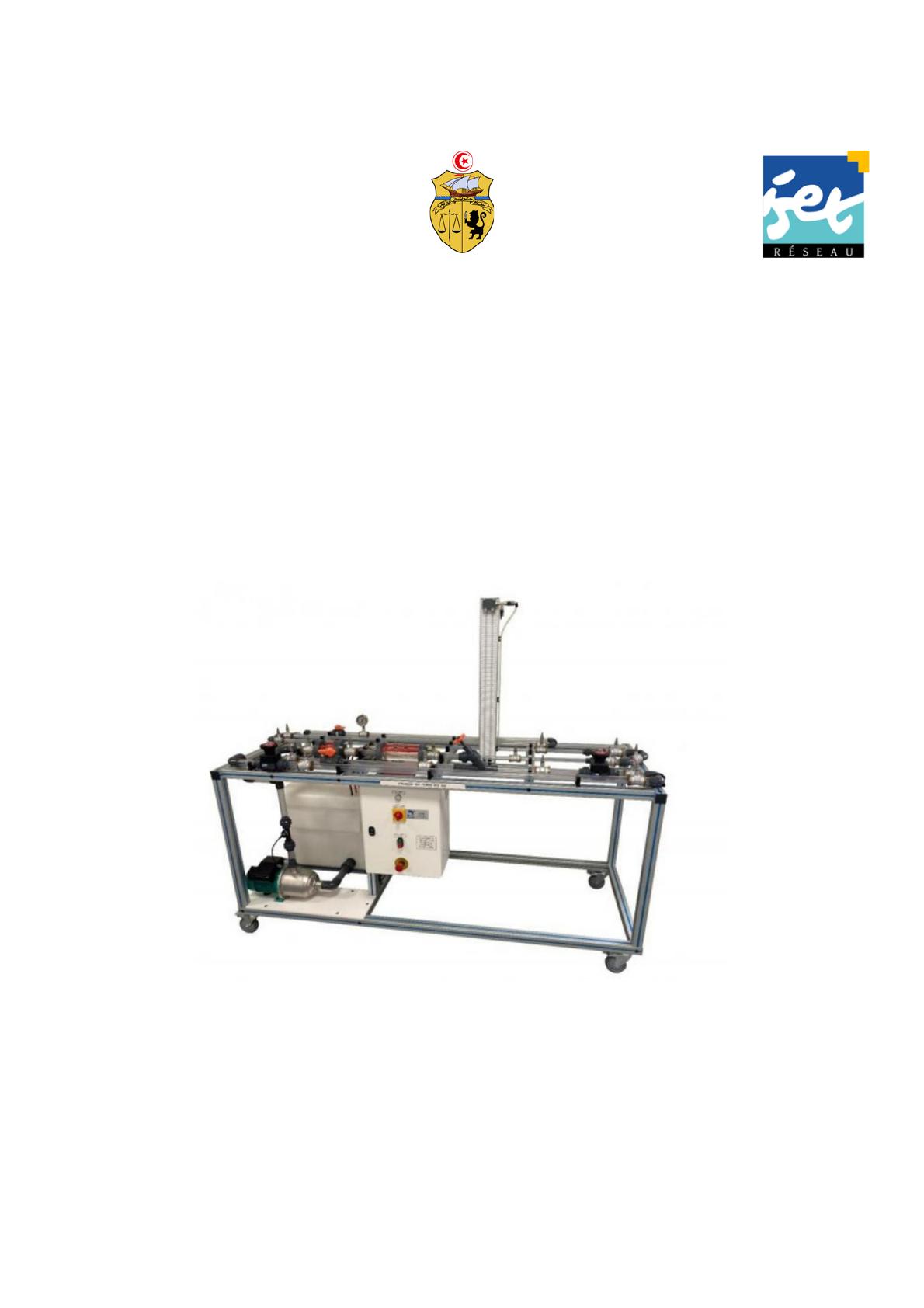

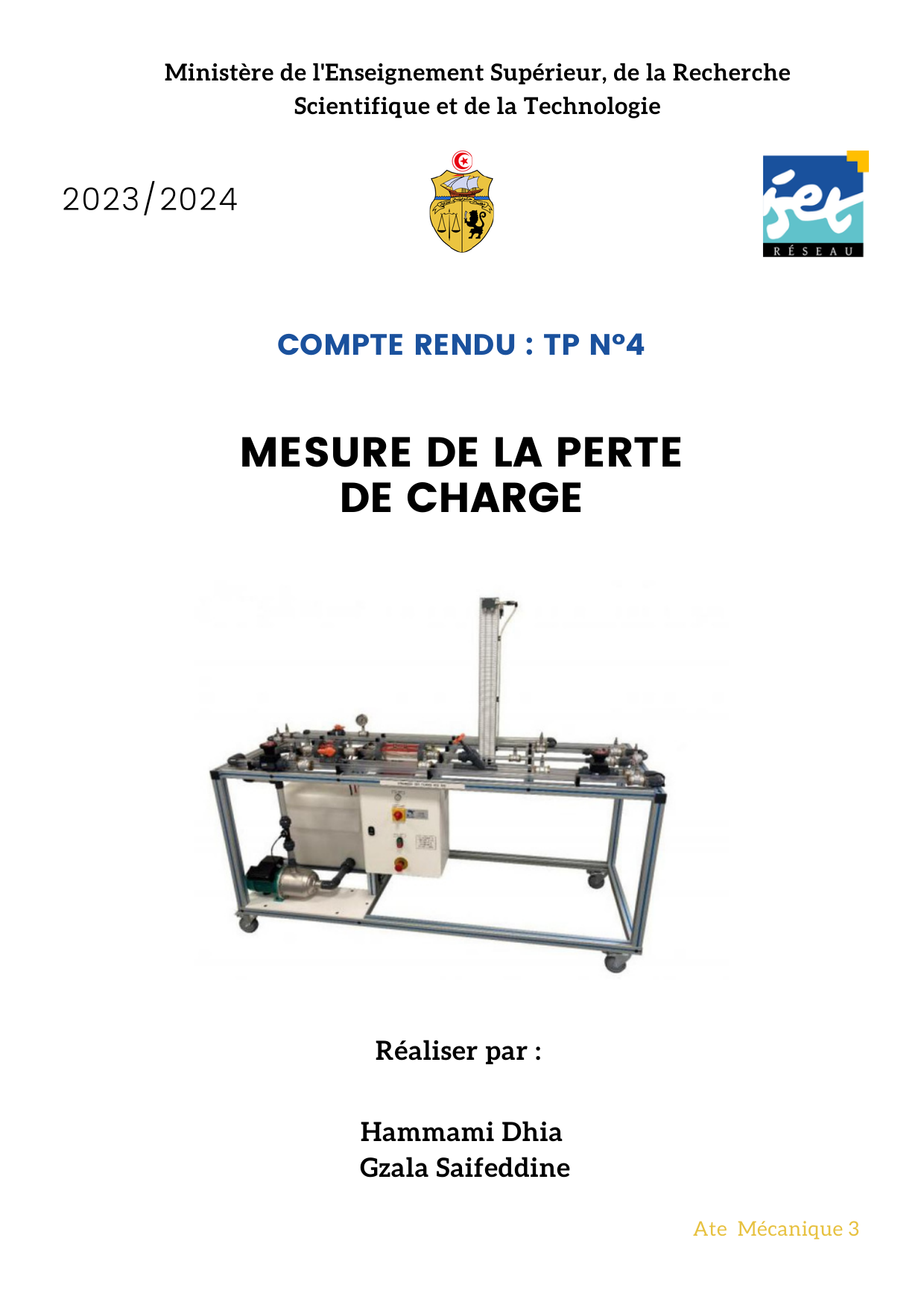

MESURE DE LA PERTE
DE CHARGE
2023/2024
Ate Mécanique 3
Réaliser par :
COMPTE RENDU : TP N°4
Hammami Dhia
Gzala Saifeddine
Ministère de l'Enseignement Supérieur, de la Recherche
Scientifique et de la Technologie
1- OBJECTIFS
1
Théorème de la quantité de mouvement
Théorème de Bernoulli
les objectifs de TP sont d'enseigner aux étudiants les
compétences nécessaires pour mesurer, calculer, interpréter et
évaluer la perte de charge dans un système fluide, tout en
mettant l'accent sur la sécurité et la compréhension des
principes fondamentaux
ISET Rades GMEN /TP N°4
2- ETUDE THÉORIQUE

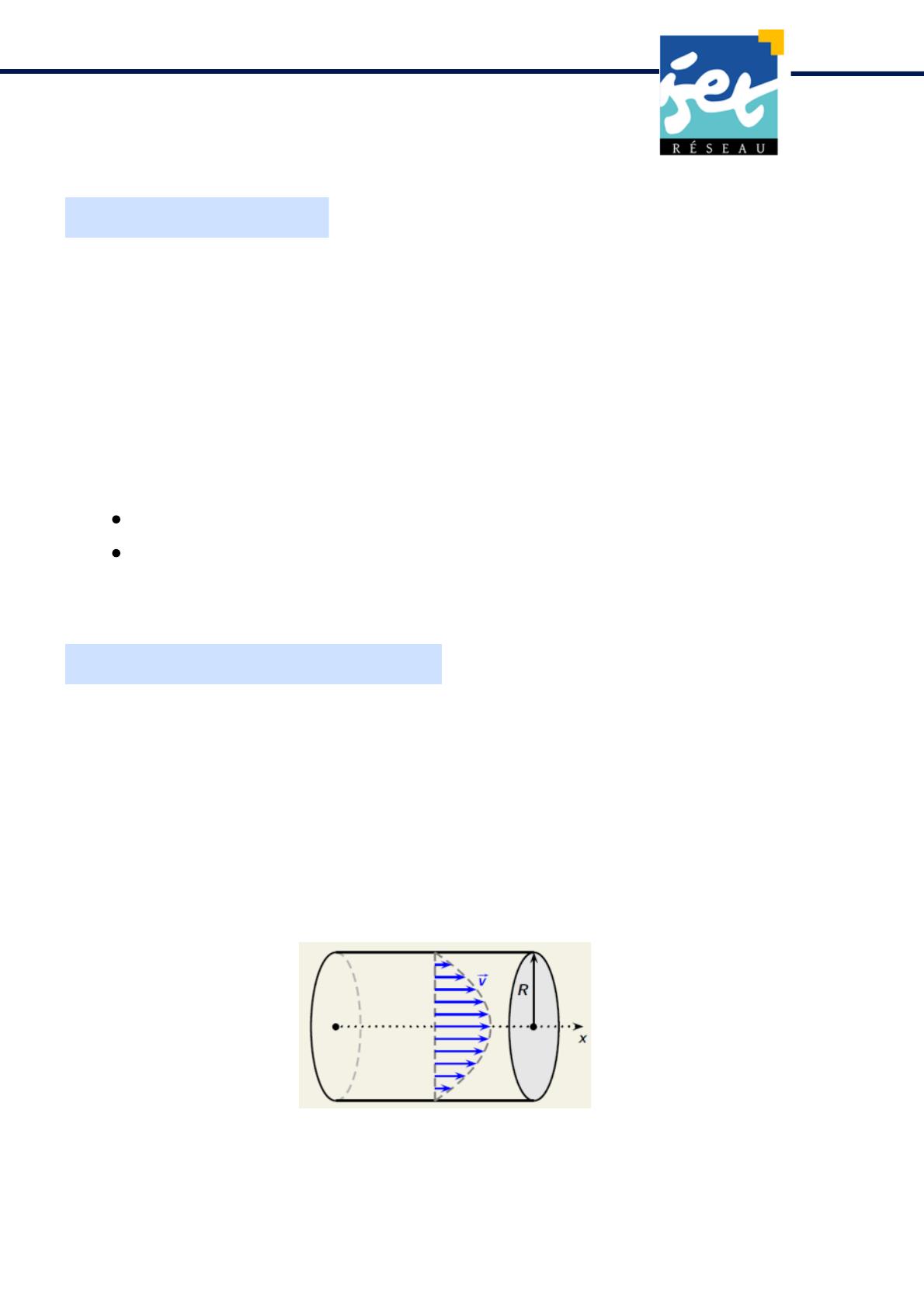

Pour les fluides visqueux en écoulement dans les conduites, une
dissipation de l'énergie hydraulique du fluide est due au
frottement visqueux de fluide avec la paroi de la conduite cette
dissipation se traduit par une diminution de la pression du fluide
dans la conduite qu'on appelle perte de charge.
2
ISET Rades GMEN /TP N°4

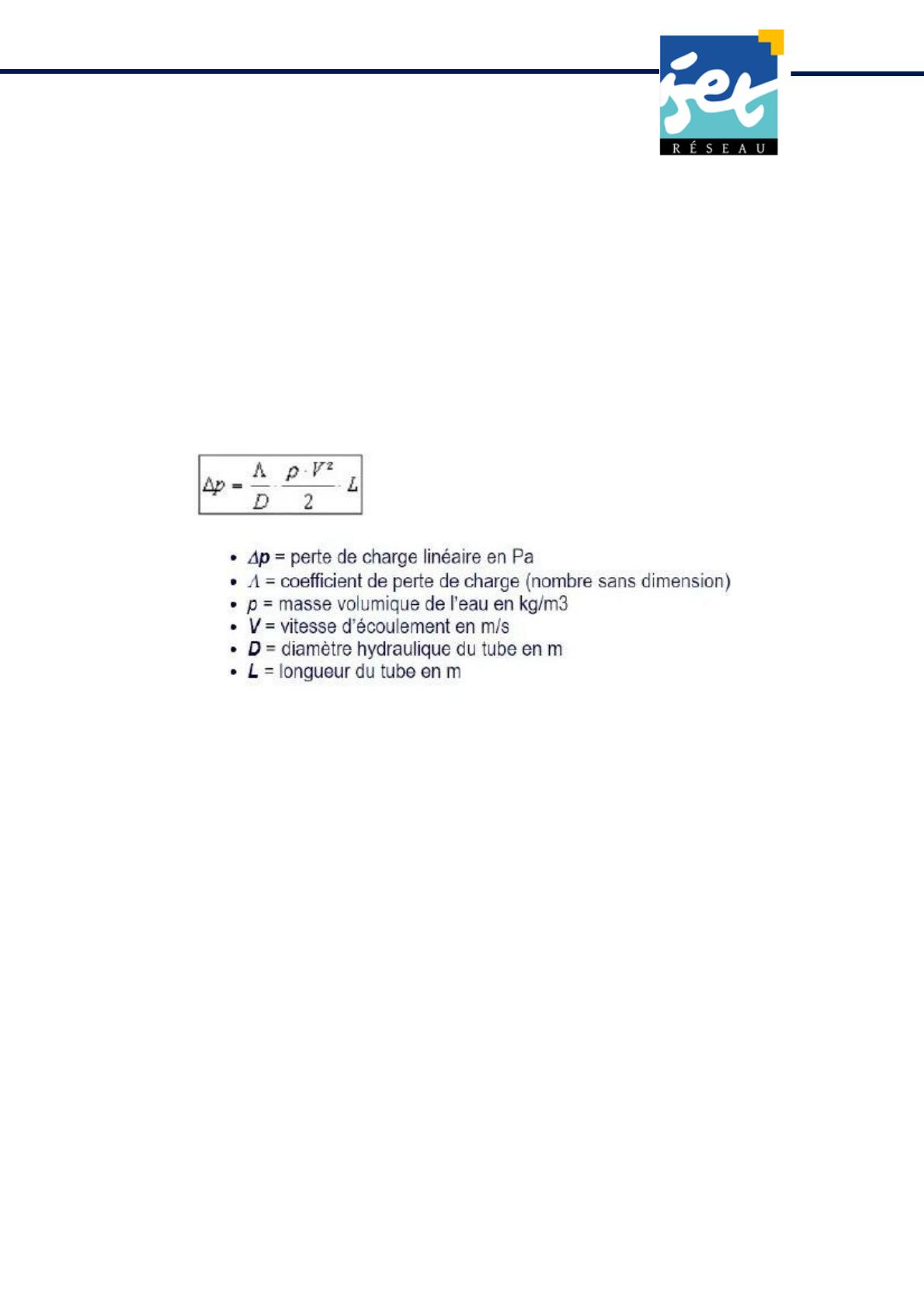

Cette perte de charge est d'autant plus importante que
l'énergie citique du fluide est grande et que la conduite est
plus longue cependant elle diminue quand le diatre de la
conduite augmente, l'expression de la perte de charge liaire
dans une conduite de longueur L et de diamètre d :
Reynolds a terminé expérimentalement que le coefficient λ de
la perte de charge dépend entre autres de la nature de
l'écoulement, il a trouvé que si le nombre sans dimension:
Re = ρVd/μ
V = 4Qv/πd2
μ (Pa.s): la viscosité dynamique
d (mm) : diamètre inrieure
λ = 64/Re si Re < 1400
λ = (100Re)^-0,25 si 4000 < Re < 10
3
ISET Rades GMEN /TP N°4
3- ETUDE EXPÉRIMENTAL

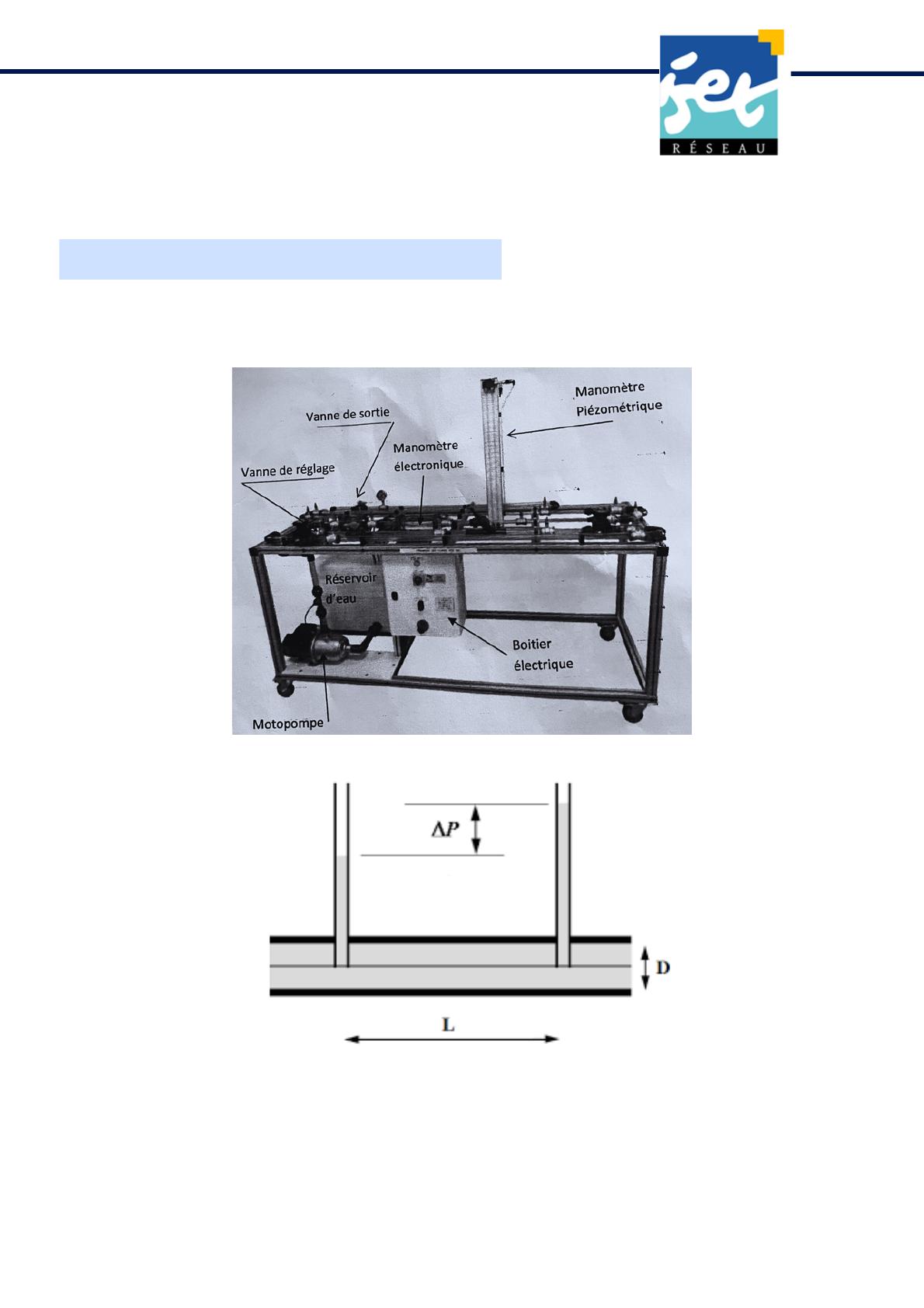

2.1- Dispositif expérimental
La perte de charge ΔPex (Pa) : ΔPex =ρ*g*Δh Avec g = 9,81m/s2
(constant) et ρ=996,42 kg/m3
4
ISET Rades GMEN /TP N°4

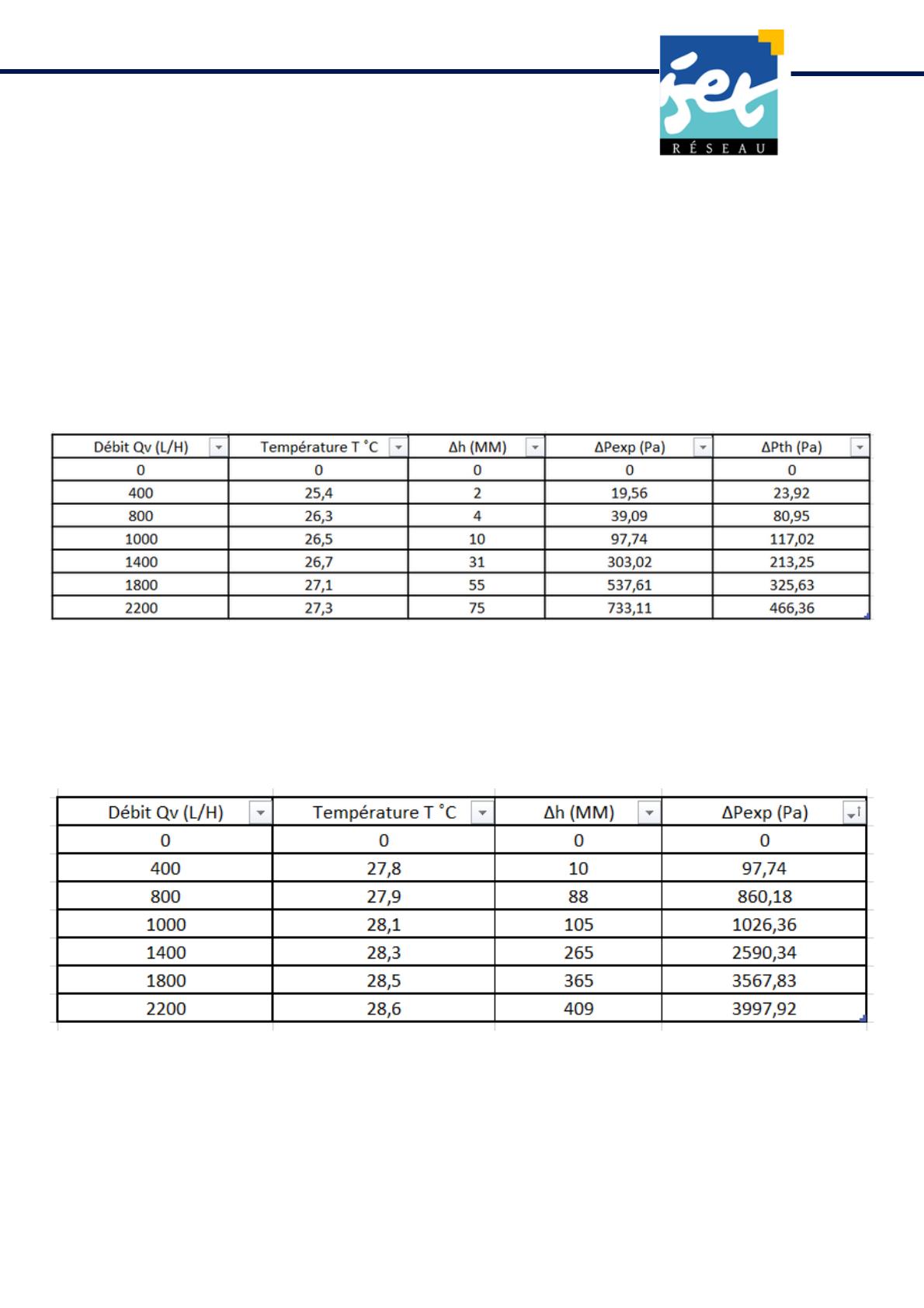

2.2- Mesure et exploitation
Exrience N° 1 :
conduite en PVC d32 di=28,2mm
Exrience N° 2 :
conduite en PVC d20 di=17mm
1 / 9 100%
