Rapport sur la carte d'acquisition de données de soufflerie

Université Sultan Moulay Slimane
École Supérieure de Technologie – Béni Mellal
Département Mécatronique
DUT : Génie Electrique- Energies Renouvelables
Et Efficacité Energétique
- GE-EREE-
Rapport de stage de fin d’études
Réalisation d’une carte d’acquisition pour un
Soufflerie aérodynamique.
Réalisé par : Encadrant :
Pr. LAKHAL
ESSALHI BOUCHRA
IBTISSAME CHAJRANI
LOUBNA BAYOUD
Année universitaire : 2025-2026

Remerciement
En premier lieu nous tenons à remercier Dieu tout puissant qui nous a donné le courage et la
patience d’accomplir ce modeste travail.
À l'issue de ce Projet de Fin d’Études, nous souhaitons exprimer nos sincères remerciements à
toutes les personnes qui ont contribué à l’accomplissement de ce travail.
Tout d’abord, nous tenons à adresser nos plus vifs remerciements à notre encadrant(e)
académique, (YASSINE EL KHAL), pour son encadrement précieux et ses conseils avisés. Sa
disponibilité, sa rigueur scientifique et son expertise ont été des éléments clés pour la réussite
de ce projet. Grâce à ses orientations méthodologiques et ses remarques constructives, nous
avons pu mener à bien ce travail dans les meilleures conditions.
Nous souhaitons également remercier l'ensemble du corps enseignant de l’École Supérieure de
Technologie de Beni Mellal, pour la qualité de leur enseignement et pour leur rôle essentiel
dans notre formation.
Enfin, nous exprimons notre gratitude à nos familles pour leur soutien constant et leur
compréhension tout au long de cette période, ainsi qu'à nos amis et collègues pour leur
encouragement et leur aide précieuse.
Que chacun de ceux qui ont contribué à ce projet trouve ici l’expression de notre reconnaissance
la plus sincère.

Introduction
Le Projet de Fin d’Études (PFE) représente une étape clé dans notre parcours à l’École
Supérieure de Technologie de Beni Mellal. Il nous permet de mettre en pratique les
compétences et connaissances acquises tout au long de notre formation en génie électrique. Ce
projet constitue également une première expérience de travail technique structuré, proche des
exigences du milieu professionnel.
L’objectif de ce PFE est de concevoir et de réaliser une carte d'acquisition de données destinée
à une soufflerie aérodynamique. Cette carte a pour rôle de collecter, en temps réel, des données
provenant de capteurs installés dans la soufflerie afin de permettre une analyse précise et fiable
des paramètres physiques mesurés. Le but de cette réalisation est de contribuer à un meilleur
contrôle du système, tout en assurant la fiabilité des essais aérodynamiques.
Au-delà de l’aspect technique, ce projet s’inscrit dans un contexte plus large lié à l’efficacité
énergétique. En effet, les souffleries sont utilisées pour l’étude des performances
aérodynamiques de systèmes tels que les éoliennes, les véhicules ou encore les structures
exposées au vent. Disposer d’un système de mesure précis et fiable permet d’optimiser ces
dispositifs, contribuant ainsi à la recherche de solutions plus performantes et économes en
énergie. De ce fait, notre projet trouve toute son importance dans le monde énergétique actuel,
où la maîtrise et l’exploitation des énergies renouvelables deviennent des priorités stratégiques.
Ainsi, à travers ce travail, nous développons non seulement nos compétences techniques en
électronique et en instrumentation, mais nous contribuons également à une démarche
d’innovation et d’amélioration continue dans le domaine de l’énergie.

Chapitre 1 : Généralités sur la soufflerie aérodynamique.
I. Introduction :
Dans le domaine de l’aérodynamique, la compréhension du comportement de l’air autour des
objets est essentielle pour le développement de technologies performantes, notamment dans les
secteurs de l’automobile, de l’aéronautique ou encore de l’énergie éolienne. La soufflerie
aérodynamique représente un outil expérimental incontournable permettant d’étudier les
interactions entre un écoulement d’air et un corps en mouvement ou stationnaire.
Ce chapitre vise à présenter les notions de base relatives aux souffleries aérodynamiques. Il
aborde leur principe de fonctionnement, les différentes catégories existantes, ainsi que les
paramètres physiques généralement étudiés lors des essais. Cette mise en contexte est
primordiale pour comprendre le rôle fondamental des instruments de mesure et la nécessité de
développer une carte d’acquisition capable de relever ces données de manière fiable et précise.
II. Définition – Soufflerie aérodynamique :
Une soufflerie aérodynamique est une installation expérimentale utilisée pour l'étude des
phénomènes d'écoulement de l'air autour d’un corps. Elle permet d’analyser les effets des forces
aérodynamiques (telles que la portance et la traînée) exercées par le fluide sur des objets de
formes variées. Outil incontournable en mécanique des fluides et en aérodynamique appliquée,
elle est largement utilisée dans les domaines de l’aéronautique, de l’automobile, du génie civil
et de la recherche scientifique pour optimiser les performances, la stabilité et l'efficacité
énergétique des structures soumises à un écoulement d'air.

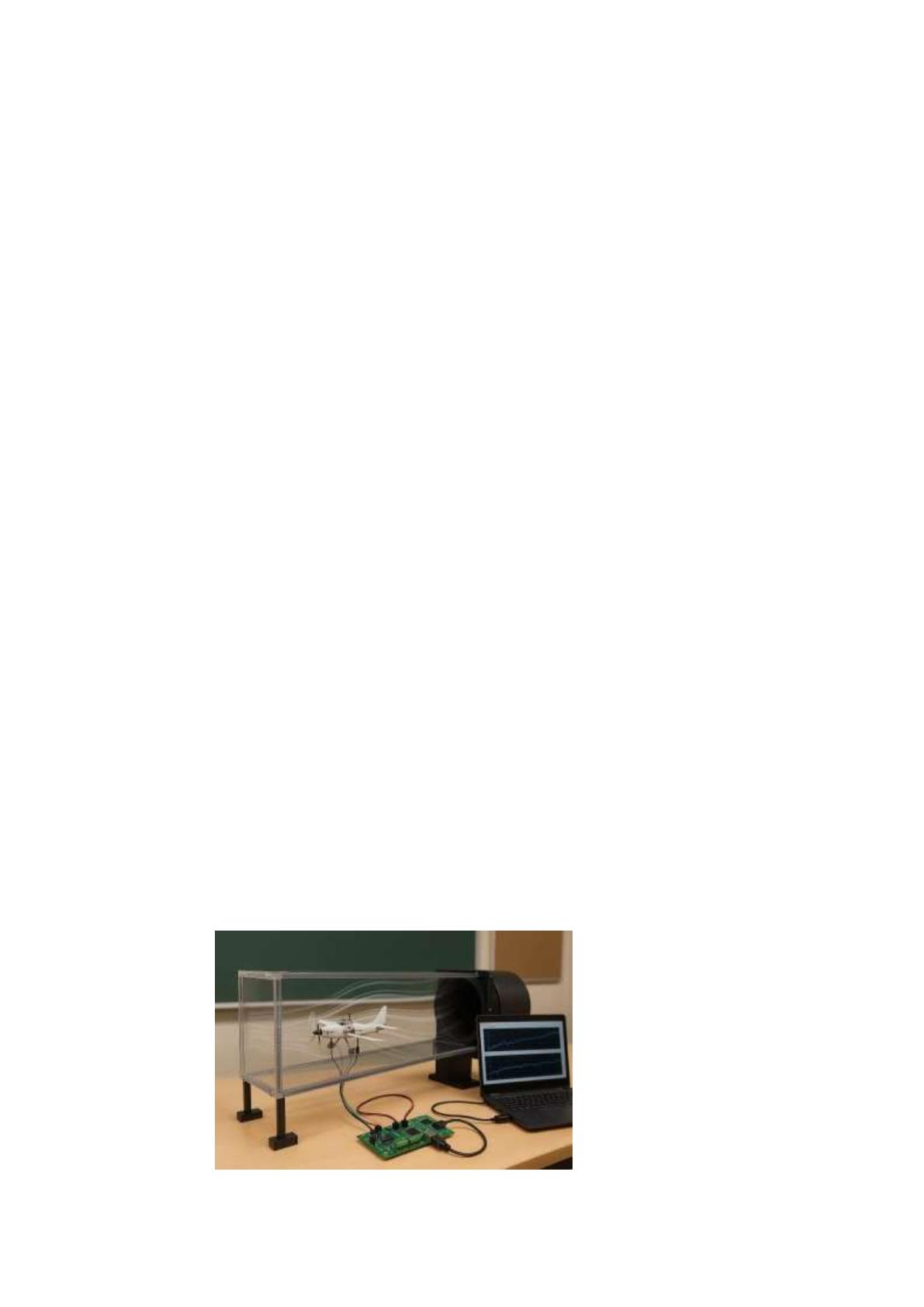

Figure 1 : Une soufflerie aérodynamique

1. Types de souffleries :
 Soufflerie à circuit ouvert : L’air entre d’un côté et ressort de l’autre.
 Soufflerie à circuit fermé : L’air circule en boucle dans un circuit fermé, plus efficace
pour les tests prolongés.
 Soufflerie subsonique, transsonique, supersonique : En fonction de la vitesse de l’air
(inférieure ou supérieure à la vitesse du son).

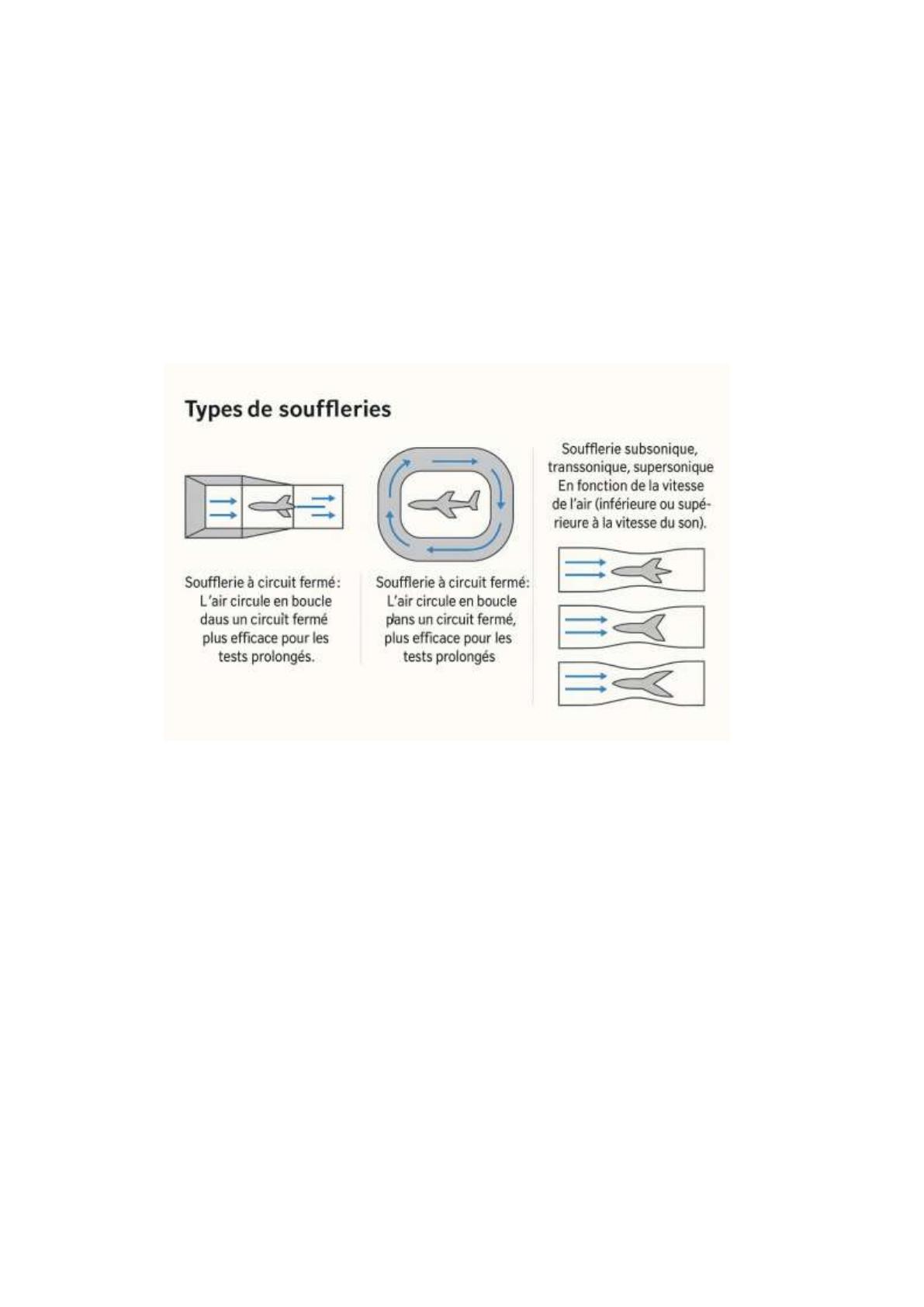

Figure 2 : les types de soufflerie
2. L’importance de soufflerie aérodynamique dans le monde industriel :
Le rôle des souffleries dans le monde industriel est primordial et touche de nombreux
secteurs. Elles permettent de tester et d'optimiser les performances des produits, en
particulier ceux soumis aux forces aérodynamiques, comme les avions, les véhicules,
et même certains équipements sportifs. Voici les principaux rôles des souffleries dans
l’industrie :
