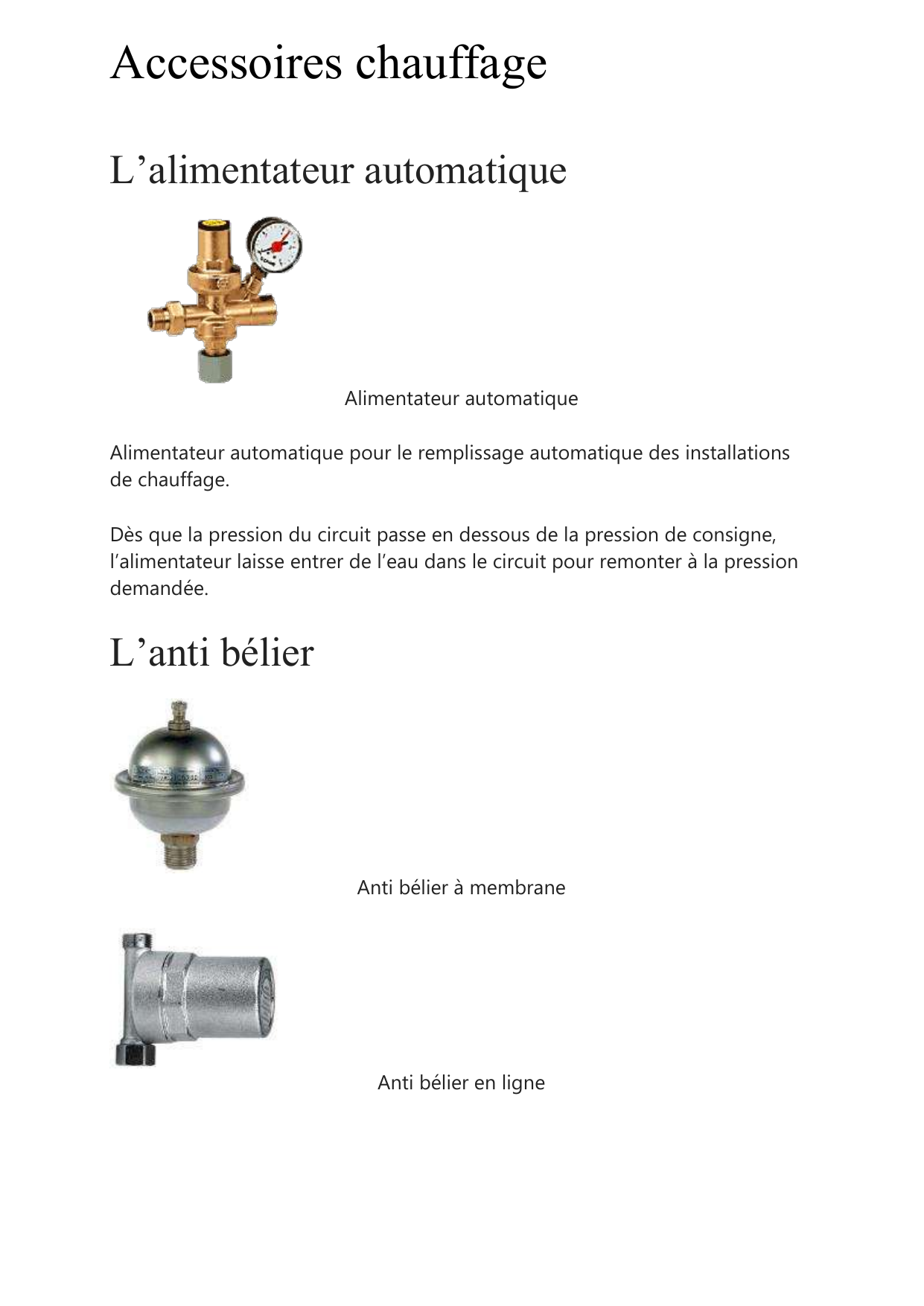

Accessoires de chauffage : Guide complet

Accessoires chauffage
L’alimentateur automatique
Alimentateur automatique
Alimentateur automatique pour le remplissage automatique des installations
de chauffage.
Dès que la pression du circuit passe en dessous de la pression de consigne,
l’alimentateur laisse entrer de l’eau dans le circuit pour remonter à la pression
demandée.
L’anti bélier
Anti bélier à membrane
Anti bélier en ligne

Anti bélier à ressort
Fonction:
L’anti-bélier absorbe l’onde de choc crée dans une installation par la fermeture
rapide d’une vanne ou d’un robinet (robinet de salle d’eau mono commande,
électrovanne de machine à laver …)
Pose:
En dérivation sur le circuit, le plus près possible de l’origine du coup de bélier.
La bouteille de découplage
Bouteille de découplage
Dans les circuits de chauffage ou de climatisation, la bouteille de découplage
hydraulique rempli les différentes fonctions :

 Séparateur hydraulique, pour rendre indépendants les circuits
hydrauliques primaires et secondaires.
 Pot de décantation, pour permettre la séparation et la décantation des
impuretés présentes dans les circuits.
 Purgeur automatique, pour l’évacuation de l’air présent dans les
circuits.
La bouteille de mélange
Bouteilles de mélanges
Dans les installations de chauffage, la bouteille de mélange permet :
D’augmenter le volume d’eau de l’installation, donc de limiter le nombre de
démarrages du brûleur, d’où un meilleur rendement, de travailler avec des
températures d’eau différentes :
 L’eau de retour d’un plancher chauffant est réchauffée avant de
retourner à la chaudière.
 On peut distribuer un circuit plancher chauffant et un circuit radiateur.
 De décanter les boues.
 De purger l’air.
Dans les installations de climatisation, la bouteille de mélange permet :
 D’augmenter le volume d’eau de l’installation, donc de limiter le nombre
de démarrages du groupe froid, d’où une meilleure efficacité.
La bouteille d’injection

Bouteille d’injection
La bouteille d’injection permet d’introduire dans une installation de chauffage
ou de climatisation les produits complémentaires à l’eau: glycol (antigel),
additifs pour la protection du circuit, etc…
L’électrovanne
Electrovanne
Une électrovanne est un dispositif commandé électriquement permettant
d’autoriser ou d’interrompre par une action mécanique, la circulation d’un
fluide ou d’un gaz dans un circuit.
Il existe deux types d’électrovannes : « tout ou rien » et « proportionnelle ».
Les électrovannes dites de « tout ou rien » sont des électrovannes qui ne
peuvent s’ouvrir que en entier ou pas du tout. L’état change suivant qu’elle soit
alimentée électriquement ou non.
Les électrovannes proportionnelles sont celles qui peuvent être ouvert avec
plus ou moins d’amplitude en fonction du besoin. Elles sont généralement
utilisés grâce a une commande.

Les électrovannes les plus courantes sont celles utilisées dans les lave-linge et
lave-vaisselle pour le remplissage de la cuve. Elles sont aussi beaucoup utilisé
sur les chambre froides et autre système de climatisation.
Le circulateur
Circulateur chauffage
Il fait circuler l’eau chaude dans les canalisations et les radiateurs.
Le disconnecteur
Disconnecteur
Les disconnecteurs protègent les circuits d’eau potable en interrompant la
continuité de l’alimentation à l’installation utilisatrice par auto vidange et mise
à l’égout du fluide en cas de danger de retour d’eau dans la canalisation
principale.
Le flussostat – fluxomètre
