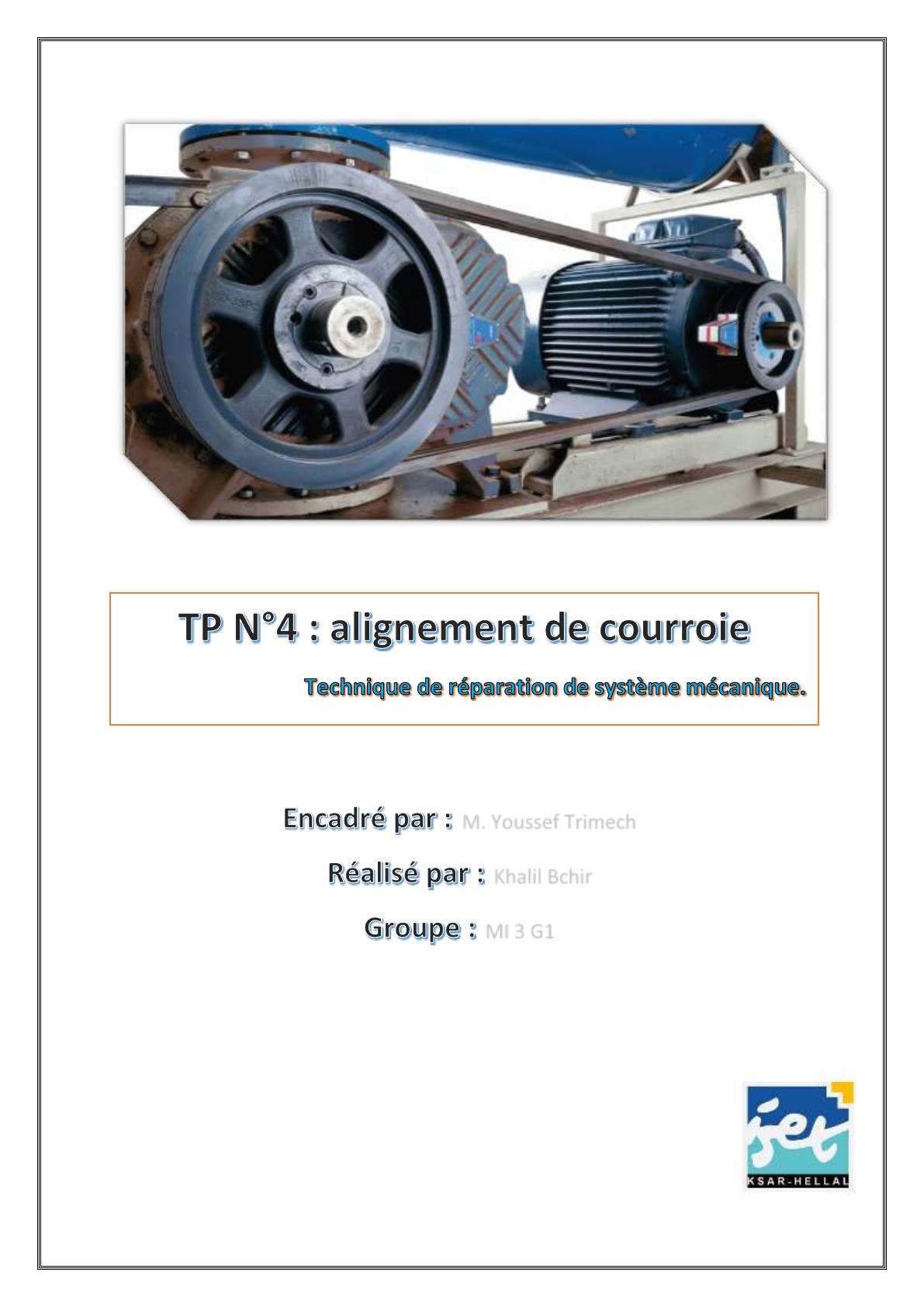

Alignement de courroie : Rapport de laboratoire I.S.E.T

M. Youssef Trimech
Khalil Bchir
MI 3 G1

I.S.E.T KSAR HELLAL 2021/2022
Khalil Bchir MI 3 G1
 Objectifs :
Appliquer des méthodes d’alignement selon les conditions, les critères et les
précisions qui suivent.
 Critère d’évaluation :
 Interprétation correcte des informations et des directives.
 Choix judicieux de l’outillage et de l’équipement.
 Respect des techniques d’alignement.
 Précision de l’alignement.
 Matériels utilisés :
 Banc d’essai d’alignement de courroie.

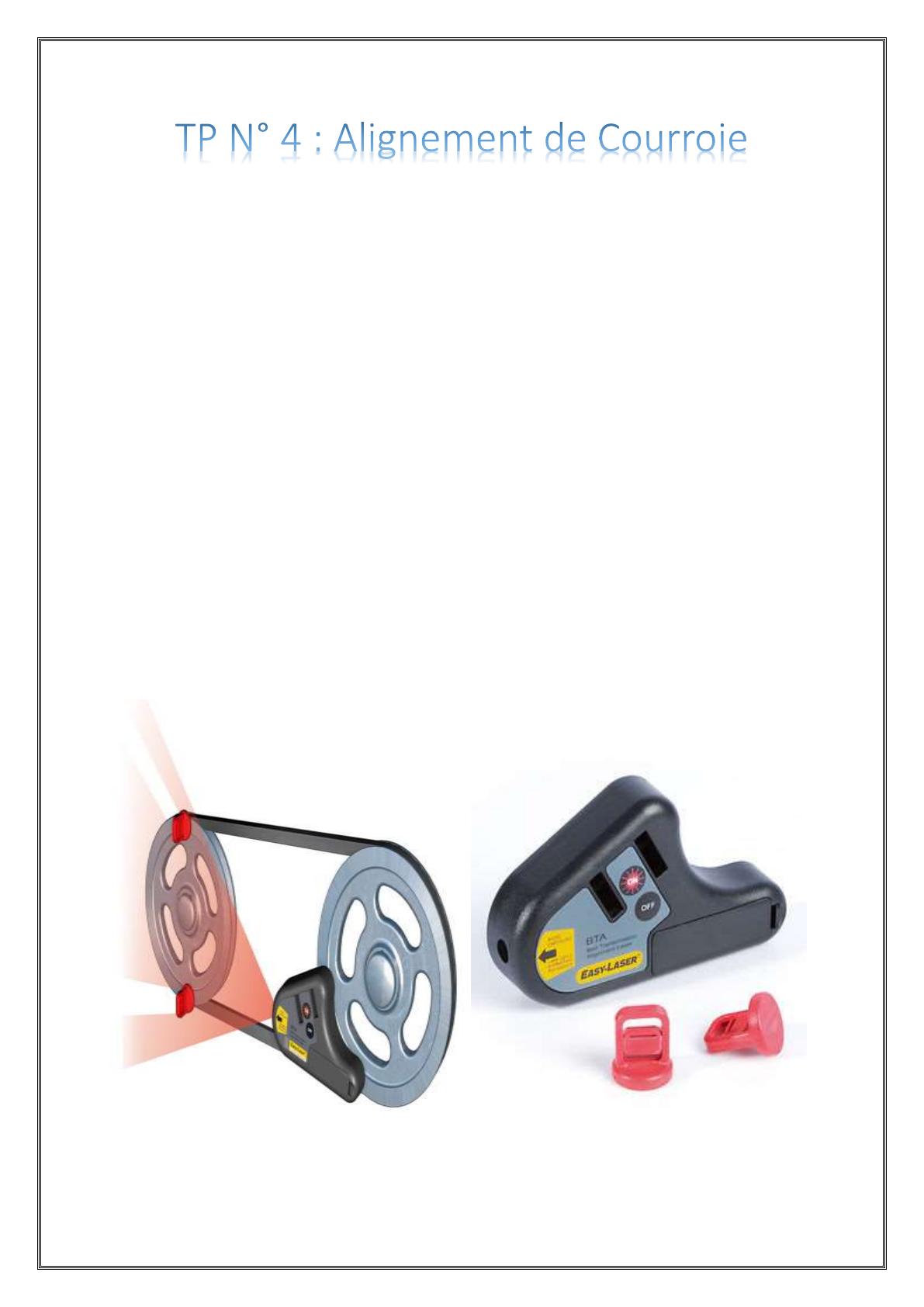

 Outil d'alignement de courroies TKBA 10 et TKBA 20

I.S.E.T KSAR HELLAL 2021/2022
Khalil Bchir MI 3 G1
Table des matières
 Objectifs : .......................................................... 2
 Critère d’évaluation : ......................................... 2
 Matériels utilisés : ............................................. 2
I. Introduction : .................................................... 4
1. Pourquoi l’Alignement d’une Courroie est-il
Important : .......................................................... 4
2. Les bénéfices d’un alignement de courroie
précis : ................................................................. 4
II. Méthodes d’alignement de courroie : .............. 5
1. Méthodes traditionnelles d'alignement des
courroies : ........................................................... 5
2. Méthodes d'alignement au laser des
courroies : ........................................................... 6
III. Alignement par laser : ..................................... 7
IV. Les avantages du laser comparé aux méthodes
traditionnelles : ................................................... 10
V. Calcul de la longueur de courroie : ................. 11

I.S.E.T KSAR HELLAL 2021/2022
Khalil Bchir MI 3 G1
I. Introduction :
1. Pourquoi l’Alignement d’une Courroie est-il Important :
L’alignement correct des courroies de transmission est extrêmement important
dans un environnement où la performance de la machine et les coûts de
maintenance sont des points-clés. Le désalignement d’une poulie peut
provoquer des efforts indésirables appliqués à la machine qui vont augmenter
l’usure et les vibrations, causant une défaillance des roulements et donc des
coûts d’arrêt de machine.
2. Les bénéfices d’un alignement de courroie précis :
 Augmentation de la durée de vie d’un roulement
 Augmentation de la durée de vie machine, de la fiabilité et de la productivité
 Réduction de l’usure des poulies et courroies
 Réduction des arrêts non planifiés
 Réduction des coûts des pièces de rechange
 Réduction des vibrations et du bruit

I.S.E.T KSAR HELLAL 2021/2022
Khalil Bchir MI 3 G1

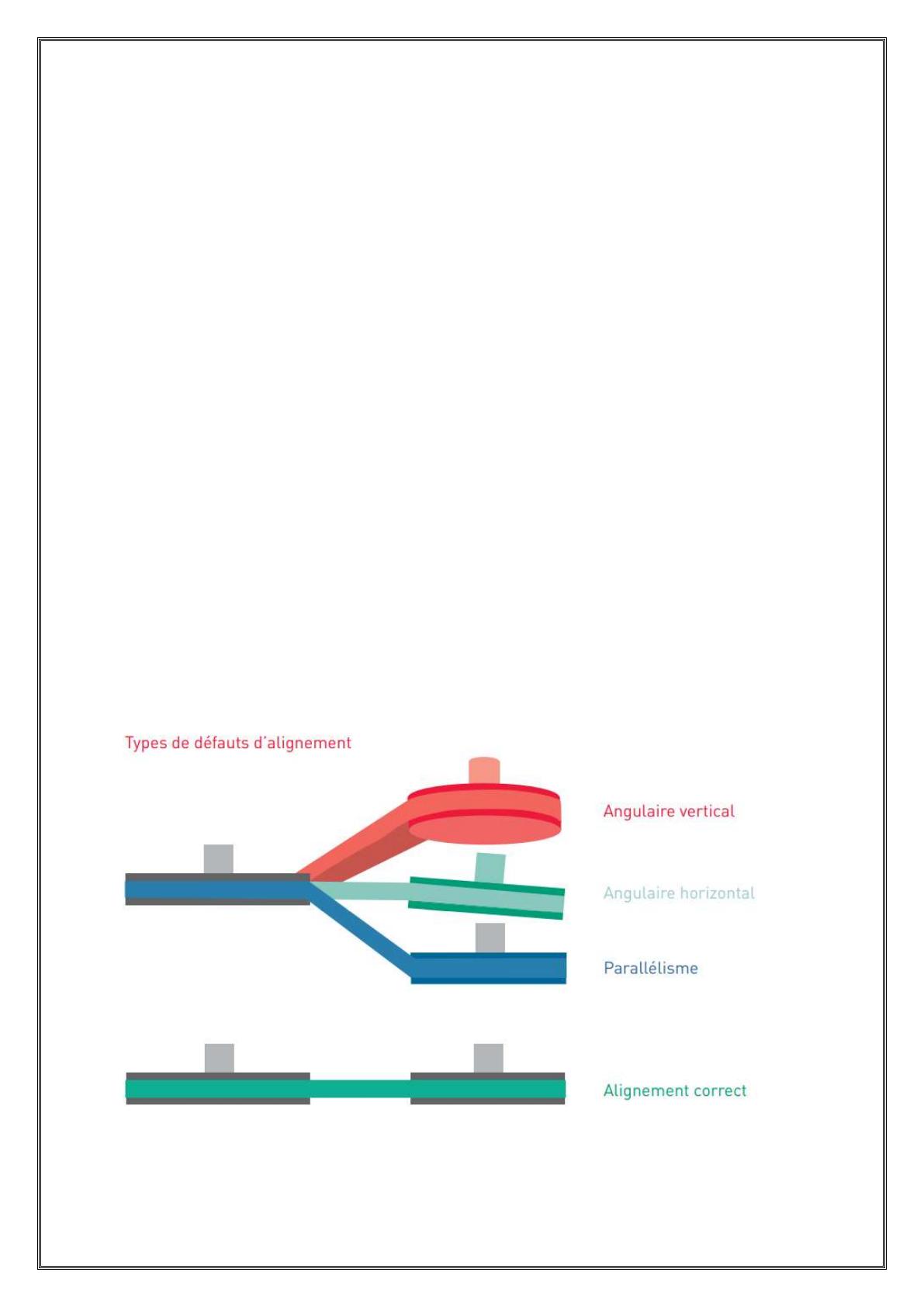

II. Méthodes d’alignement de courroie :
L’une des causes les plus fréquentes d’arrêt non planifié des machines
entraînées par courroie est un défaut d'alignement de la poulie. Ce défaut
d'alignement peut augmenter l'usure des poulies et des courroies ainsi que le
niveau sonore et vibratoire, risquant ainsi d'entraîner un arrêt machine imprévu.
Un autre effet secondaire d'une augmentation des vibrations est la défaillance
prématurée des roulements, qui peut, elle aussi, entraîner un arrêt imprévu de
la machine.
1. Méthodes traditionnelles d'alignement des courroies :
Ces méthodes, très largement utilisées, reposent soit sur la seule évaluation
visuelle soit sur l’évaluation visuelle combinée à l’emploi d’une règle et/ou d’une
corde. L'avantage de ces méthodes traditionnelles est qu'elles demandent peu
de temps, même si l'utilisation d'une règle prend plus de temps que l’évaluation
visuelle. Le principal inconvénient est le manque de précision. Certains fabricants
de courroies recommandent un défaut d'alignement angulaire horizontal d’un
maximum de 0,5°, voire 0,25°, ce qui est impossible à réaliser à l'œil nu.
