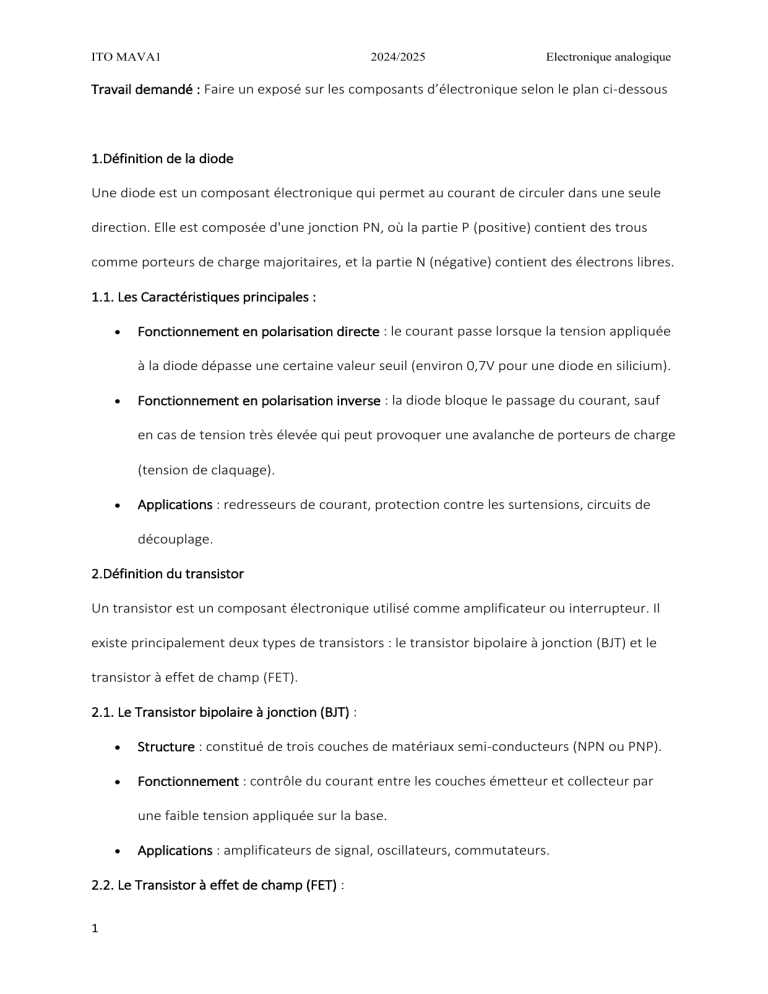

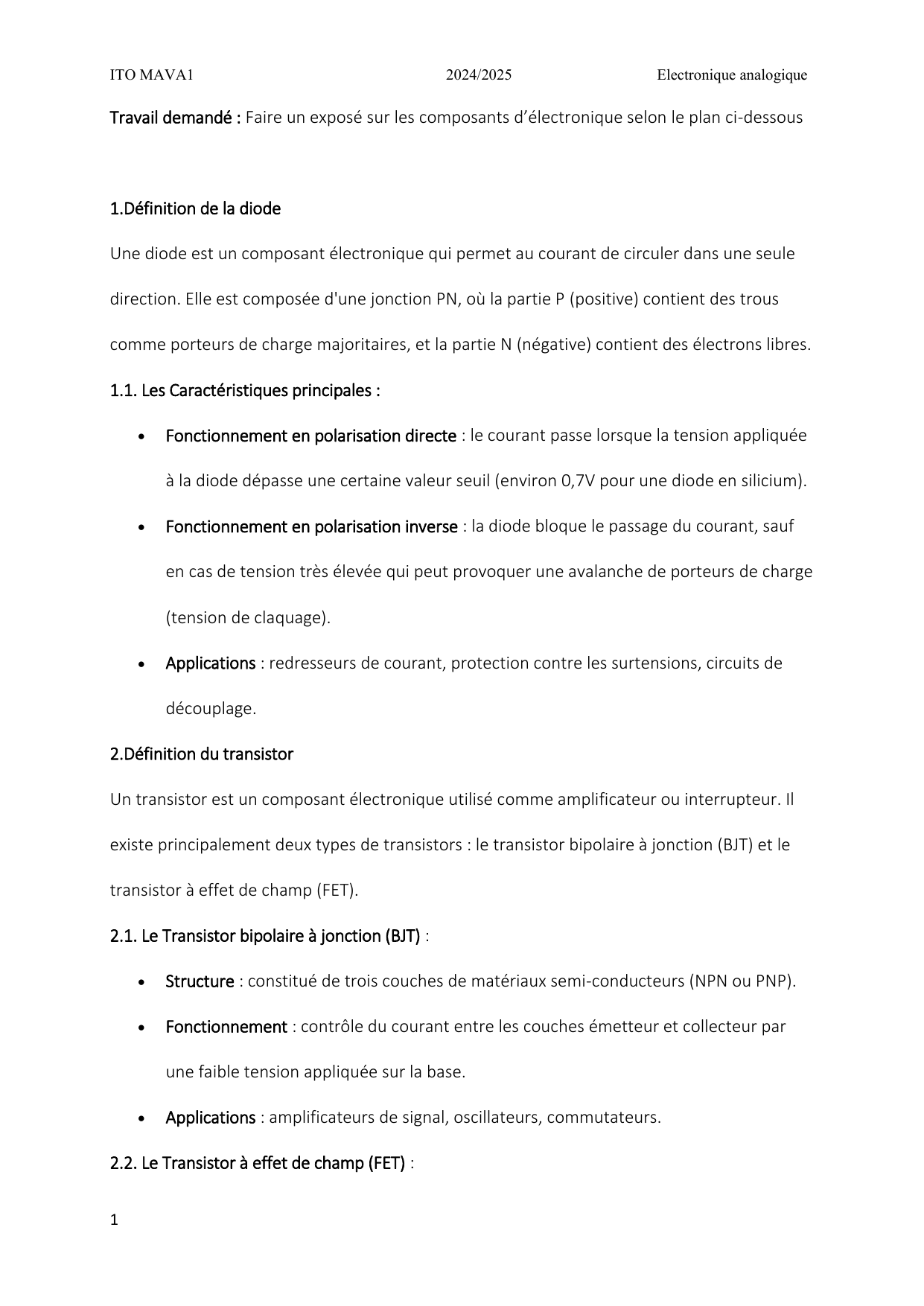

Composants d'électronique analogique : Diodes et Transistors

1
ITO MAVA1 2024/2025 Electronique analogique
Travail demandé : Faire un exposé sur les composants d’électronique selon le plan ci-dessous
1.Définition de la diode
Une diode est un composant électronique qui permet au courant de circuler dans une seule
direction. Elle est composée d'une jonction PN, où la partie P (positive) contient des trous
comme porteurs de charge majoritaires, et la partie N (négative) contient des électrons libres.
1.1. Les Caractéristiques principales :
 Fonctionnement en polarisation directe : le courant passe lorsque la tension appliquée
à la diode dépasse une certaine valeur seuil (environ 0,7V pour une diode en silicium).
 Fonctionnement en polarisation inverse : la diode bloque le passage du courant, sauf
en cas de tension très élevée qui peut provoquer une avalanche de porteurs de charge
(tension de claquage).
 Applications : redresseurs de courant, protection contre les surtensions, circuits de
découplage.
2.Définition du transistor
Un transistor est un composant électronique utilisé comme amplificateur ou interrupteur. Il
existe principalement deux types de transistors : le transistor bipolaire à jonction (BJT) et le
transistor à effet de champ (FET).
2.1. Le Transistor bipolaire à jonction (BJT) :
 Structure : constitué de trois couches de matériaux semi-conducteurs (NPN ou PNP).
 Fonctionnement : contrôle du courant entre les couches émetteur et collecteur par
une faible tension appliquée sur la base.
 Applications : amplificateurs de signal, oscillateurs, commutateurs.
2.2. Le Transistor à effet de champ (FET) :

2
 Structure : constitué d'un canal de matériau semi-conducteur (N ou P) et une
électrode de grille pour contrôler le courant.
 Fonctionnement : le courant entre les couches source et drain est contrôlé par une
tension appliquée sur la grille.
 Applications : amplificateurs de signaux faibles, circuits numériques, régulateurs de
tension.
NB : Au moins 10 pages
