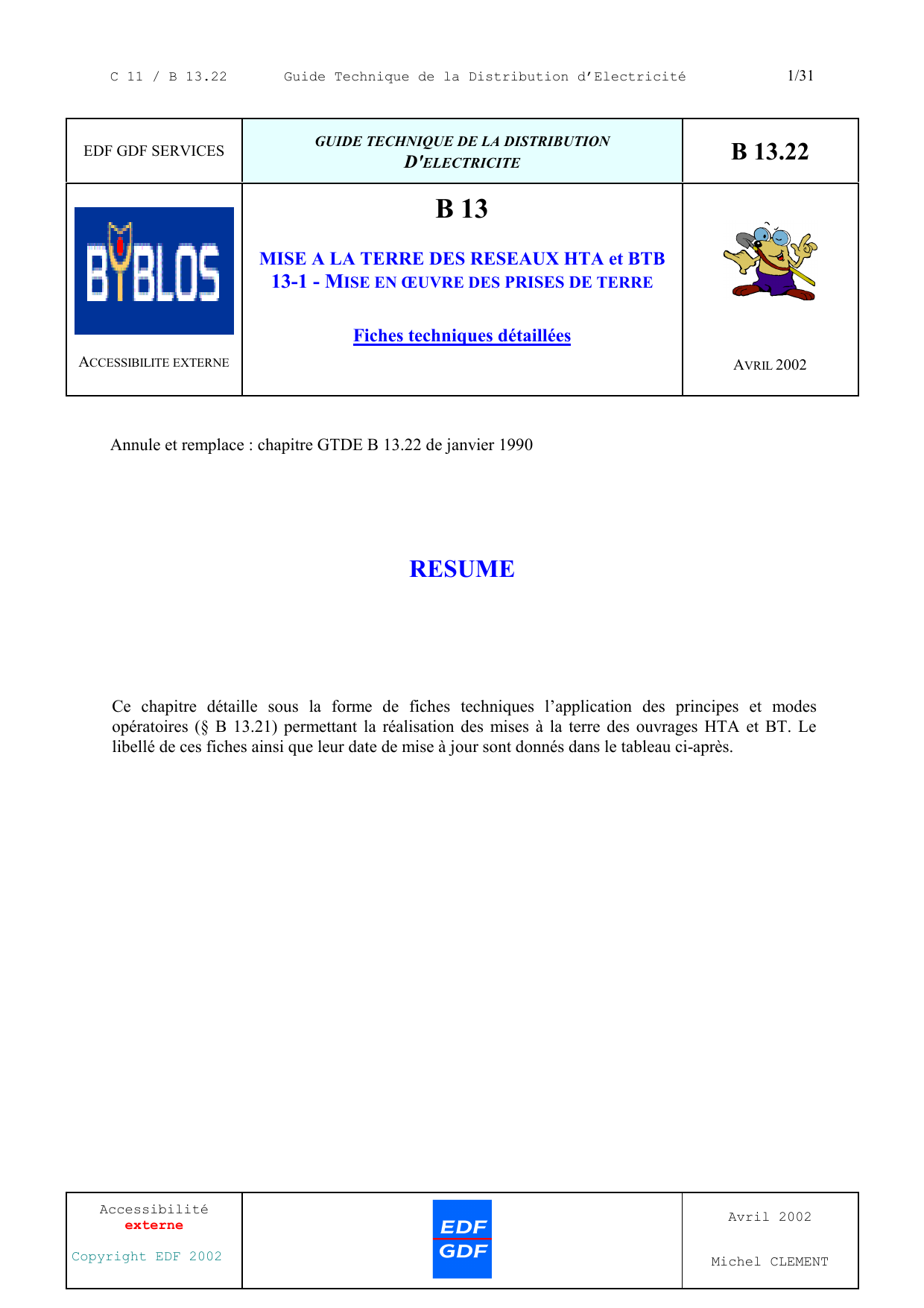

Guide Technique Mise à la Terre Réseaux HTA/BT

Telechargé par LI Tianhang
C 11 / B 13.22 Guide Technique de la Distribution d’Electricité 1/31
Accessibilité
externe
Copyright EDF 2002
Avril 2002
Michel CLEMENT
EDF GDF SERVICES GUIDE TECHNIQUE DE LA DISTRIBUTION
D'ELECTRICITE B 13.22
ACCESSIBILITE EXTERNE
B 13
MISE A LA TERRE DES RESEAUX HTA et BTB
13-1 - MISE EN ŒUVRE DES PRISES DE TERRE
Fiches techniques détaillées
AVRIL 2002
Annule et remplace : chapitre GTDE B 13.22 de janvier 1990
RESUME
Ce chapitre détaille sous la forme de fiches techniques l’application des principes et modes
opératoires (§ B 13.21) permettant la réalisation des mises à la terre des ouvrages HTA et BT. Le
libellé de ces fiches ainsi que leur date de mise à jour sont donnés dans le tableau ci-après.
C 11 / B 13.22 Guide Technique de la Distribution d’Electricité 2/31
Accessibilité
externe
Copyright EDF 2002
Avril 2002
Michel CLEMENT
Fiche Libellé Date
d’édition Nouvelle ou
modifiée Mise à
jour
1.1 Valeur des prises de terre et périodicité des contrôles :
Postes HTB/HTA et HTA/HTA Avril 02
1.2 Valeur de prises de terre : Postes HTA BT et Armoires de
Coupure (création d’ouvrages neufs ou réfection d’ouvrages) Avril 02
1.3 Valeur de prises de terre : Postes HTA BT et Armoires de
Coupure - Contrôle périodique Avril 02
1.4 Valeur des prises de terre et contrôle périodique - Autres
ouvrages HTA Avril 02
2Prise de terre des masses HTA et du neutre BT séparées -
Distances à respecter. Avril 02
3Distances à respecter entre les prises de terre EDF et les ouvrages
de FRANCE TELECOM (zones périurbaines et rurales) Avril 02
4Forme des prises de terre Avril 02
5Mise à la terre d’un support métallique HTA de type tubulaire ou
treillis Avril 02
6Mise à la terre d’un support bois HTA : traversées, angles et
supports adjacents Avril 02
7.1 Mise à la terre d’un interrupteur aérien à commande manuelle
(IA 1 CM, IA 2 CM) Avril 02
7.2 Mise à la terre d’un interrupteur aérien de coupure (IA 2 T
version équipotentielle) télécommandé par radio Avril 02
7.3 Mise à la terre d’un interrupteur aérien de coupure (IA 3 T
version équipotentielle) télécommandé par radio Avril 02
7.4 Mise à la terre d’un interrupteur aérien de coupure (en version
équipotentielle) télécommandé par RTC (câble) Avril 02
7.5 Mise à la terre d’un interrupteur aérien de coupure (en version
équipotentielle) télécommandé par RTC (fibre optique) Avril 02
8.1 Mise à la terre d’un support de remontée aéro souterraine HTA Avril 02
8.2 Mise à la terre d’un support de liaison aérienne HTA :
ligne nue – ligne isolée Avril 02
8.3 Mise à la terre d’un support mixte: remontée aéro souterraine
HTA et remontée aéro souterraine BT Avril 02
9Mise à la terre des masses d’un poste HTA/BT sur poteau Avril 02
10.1 Mise à la terre des masses des postes HTA/BT et des armoires de
coupure HTA Avril 02
10.2 Borne principale de terre (postes HTA /BT et armoires de coupure
HTA) Avril 02
11 Mise à la terre d’un autotransformateur HTA / HTA (2, 5 ou 10
MVA – 10/20 ou 15/20 kV) Avril 02
12 Mise à la terre du neutre BT sur support Avril 02
13 Mise à la terre du neutre BT sur réseau façade Avril 02
14 Mise à la terre du neutre BT sur support commun France Télécom Avril 02
15 Mise à la terre du neutre BT d’un réseau souterrain Avril 02
16 Raccordement de la prise de terre du neutre BT dans une
émergence (provisoire) Avril 02
17 Mises à la terre du neutre BT sur un réseau aérien Avril 02
18.1 Connecteurs pour raccordement des prises de terre Avril 02
18.2 Connecteurs pour raccordement des prises de terre Avril 02
C 11 / B 13.22 Guide Technique de la Distribution d’Electricité 3/31
Accessibilité
externe
Copyright EDF 2002
Avril 2002
Michel CLEMENT
1.1.1 Postes HTB/HTA
Postes HTB/HTA
Ouvrages existants Ouvrages nouveaux
Valeur maximale Vérification
périodique (1) Valeur maximale Vérification
périodique (1)
Prise de terre des masses de
postes HTB/HTA 1 Annuelle
(modulable dans la
limite des 10 ans)
1 Annuelle
(modulable dans la
limite des 10 ans)
(1) : réalisée par le propriétaire des parties communes
1.1.2 Postes de répartition HTA/HTA
Selon leur destination finale, les postes de répartition HTA/HTA sont traités :
- soit dans une logique de poste HTB/HTA (voir ci-dessus)
- soit dans une logique de poste HTA/BT (voir ci-après)
1.1.3 Postes HTA/HTA avec autotransformateur
Les mises à la terre des autotransformateurs sont traitées dans la fiche 11.
La valeur de la prise de terre des masses à obtenir dans ces postes est celle des postes HTA/BT de la zone.
Fiche : 1.1
Avril 2002
Valeur des prises de terres et périodicité des contrôles
Postes HTB/HTA et HTA/HTA
B 13.22
C 11 / B 13.22 Guide Technique de la Distribution d’Electricité 4/31
Accessibilité
externe
Copyright EDF 2002
Avril 2002
Michel CLEMENT
Légende :
BFF = boucle fond de fouille CE = ceinture équipotentielle NC = Neutre Compen
Notes :
1. les valeurs qui figurent dans les tableaux de cette fiche sont des valeurs maximales ;
2. les postes en immeuble au sens du § -2.2.3. du GTDE B13-21 ne comportent pas de ceinture équipotentielle
Postes HTA/BT (en zones urbaine et périurbaine)
Type de zone Prise de terre
considérée Régime de neutre cible
1000 A 300 A 150 A
Zones urbaine et périurbaine
- avec prises de terre des masses HTA et du neutre BT interconnectées après réalisation
Avant interconnection Prise de terre des
masses HTA BFF et CE BFF et CE BFF et CE
Prise de terre globale
du neutre BT 5 15 15
Après interconnection Prise de terre globale 1 2,5 2,5
Zone périurbaine
- avec prises de terre des masses HTA et du neutre BT séparées après réalisation
Prise de terre des
masses HTA Sans objet
(1) Sans objet
(1) 10 avec
CE
Prise de terre globale
du neutre BT Sans objet
(1) Sans objet
(1) 5
(1) : le régime de neutre cible (1000 ou 300 A) fait que ces ouvrages ont en principe leurs prises de terre
interconnectées (cas des réseaux urbains) ; si toutefois des ouvrages de ce type, qui comportent donc des prises de
terre séparées, sont réalisés avant l’atteinte du régime de neutre cible, on leur appliquera les valeurs du régime de
neutre cible 150 A, soit respectivement 10 et 5 .
Postes HTA/BT et armoires de coupure HTA (en zone périurbaine ou rurale)
Type de zone Prise de terre
considérée Régime de neutre cible
150 A NC
Zone périurbaine et rurale
- avec prises de terre des masses HTA et du neutre BT interconnectées après réalisation
Avant interconnection Prise de terre des
masses HTA 10
(avec CE) 30
(avec CE)
Prise de terre globale
du neutre BT 5 15
Après interconnection Prise de terre globale 2,5 2,5
Zone rurale
- avec prises de terre des masses HTA et du neutre BT séparées après réalisation
Prise de terre des
masses HTA 10
(avec CE) 30
(avec CE)
Prise de terre globale
du neutre BT 5 15
Fiche : 1.2
Avril 2002
Valeur des prises de terre
Postes HTA/BT et Armoires de Coupure
(Création d’ouvrages neufs ou réfection d’ouvrages)
B 13.22
C 11 / B 13.22 Guide Technique de la Distribution d’Electricité 5/31
Accessibilité
externe
Copyright EDF 2002
Avril 2002
Michel CLEMENT
1 – Valeur des prises de terre à respecter
Note : les valeurs qui figurent dans les tableaux de cette fiche sont des valeurs maximales à respecter ;
Type de zone Prise de terre
considérée Régime de neutre en place lors du contrôle
1000 A 300 A 150 A NC
Zone urbaine et périurbaine
(avec prises de terre des masses HTA
et du neutre BT interconnectées)
Prise de terre globale Vérification
continuité Vérification
continuité Vérification
continuité Sans objet
Zone périurbaine
(avec prises de terre des masses HTA
et du neutre BT séparées) Prise de terre des
masses HTA
Sans objet 30
(1)
2001: 30
2001: 10 30
Prise de terre globale
du neutre BT Sans objet 15
(1)
5 15
Zone rurale
(avec prises de terre des masses HTA
et du neutre BT interconnectées)
Prise de terre globale Sans objet 2,5
(1)
2,5 2,5
Zone rurale
(avec prises de terre des masses HTA
et du neutre BT séparées)
Prise de terre des
masses HTA Sans objet 30
(1)
2001: 30
2001: 10 30
Prise de terre globale
du neutre BT Sans objet 15
(1)
5 15
(1) : ces ouvrage sont transitoires ; à terme, ils sont censés avoir basculé :
- soit dans la logique « zone urbaine », avec un régime de neutre 1000 ou 300 A et des prises de terre des
masses HTA et du neutre BT interconnectées,
- soit dans la logique « zones périurbaine et rurale », avec un régime de neutre 150 A ou NC.
2 – Périodicité des contrôles : tous les 10 ans a minima
3 – Types de contrôles réalisés:
Zone urbaine : Vérification des liaisons (continuité, raccordements) ;
Zones périurbaine ou rurale avec interconnexion des prises de terre : mesure de la valeur de la
prise de terre de l’ensemble interconnecté, si ce type de mesure est matériellement possible
compte tenu de l’environnement de l’ouvrage, et vérification des liaisons (continuité,
raccordements) ;
Zones péri urbaine ou rurale avec séparation des prises de terre : mesure des valeurs de la prise de
terre des masses de l’ouvrages HTA, de la prise de terre globale du neutre et du coefficient de
couplage de la première prise de terre du neutre BT avec la prise de terre des masses HTA.
Fiche : 1.3
Avril 2002
Valeurs de prises de terre
Postes HTA/BT et Armoires de Coupure
Contrôle périodique
B 13.22
