Examen d'Électronique Fondamentale I - Analyse de Circuits & Transistors

Page : 1 / 2
1ère année du Cycle Préparatoire
Sections: A, B, C & D
Année : 2021/2022

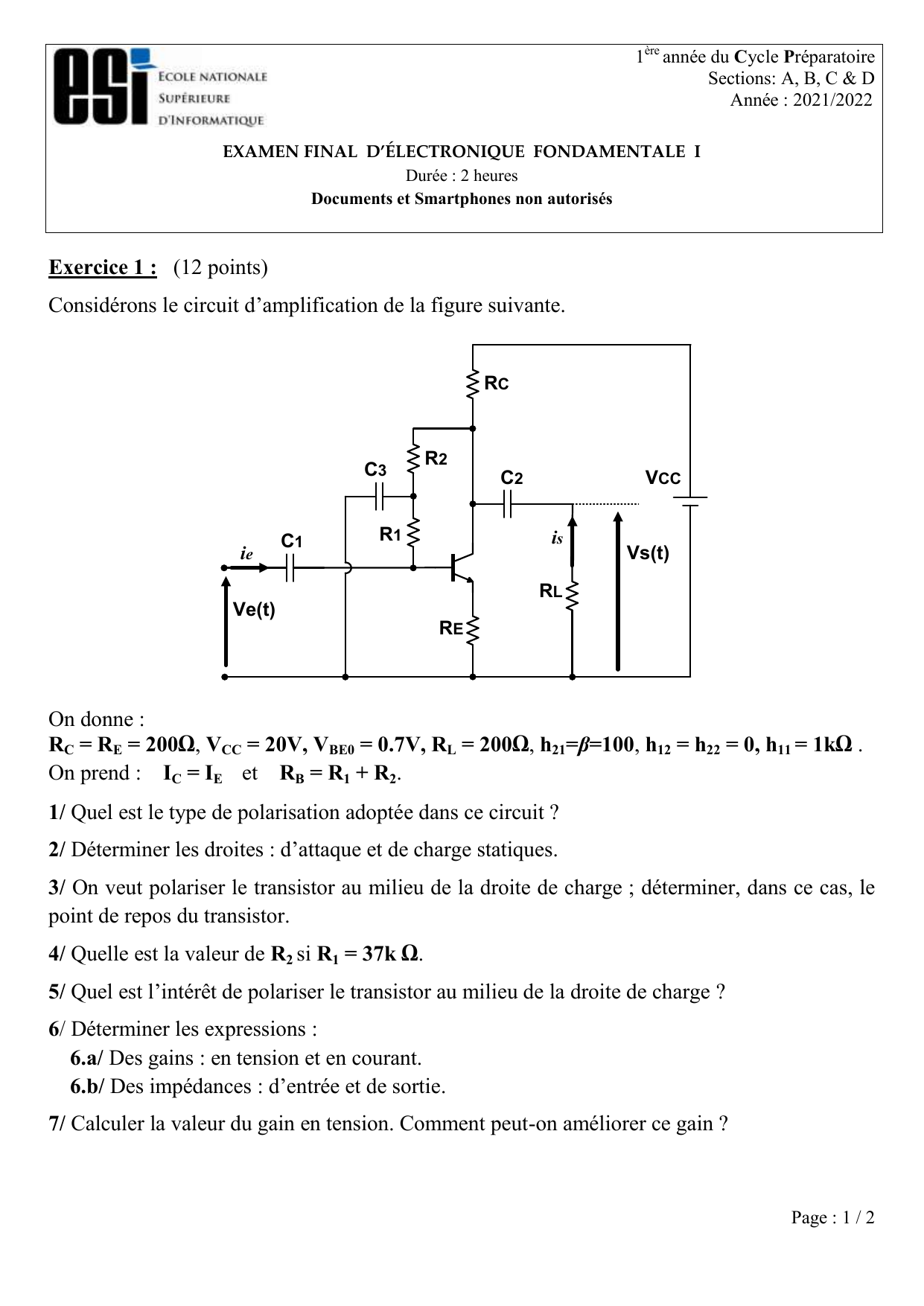

EXAMEN FINAL D’ÉLECTRONIQUE FONDAMENTALE I
Durée : 2 heures
Documents et Smartphones non autorisés
Exercice 1 : (12 points)
Considérons le circuit d’amplification de la figure suivante.
RC
VCC
R1
RE
Ve(t)
Vs(t)
RL
C1
C2
ieis
C3R2
On donne :
RC = RE = 200Ω, VCC = 20V, VBE0 = 0.7V, RL = 200Ω, h21=β=100, h12 = h22 = 0, h11 = 1kΩ .
On prend : IC = IE et RB = R1 + R2.
1/ Quel est le type de polarisation adoptée dans ce circuit ?
2/ Déterminer les droites : d’attaque et de charge statiques.
3/ On veut polariser le transistor au milieu de la droite de charge ; déterminer, dans ce cas, le
point de repos du transistor.
4/ Quelle est la valeur de R2 si R1 = 37k Ω.
5/ Quel est l’intérêt de polariser le transistor au milieu de la droite de charge ?
6/ Déterminer les expressions :
6.a/ Des gains : en tension et en courant.
6.b/ Des impédances : d’entrée et de sortie.
7/ Calculer la valeur du gain en tension. Comment peut-on améliorer ce gain ?

Page : 2 / 2

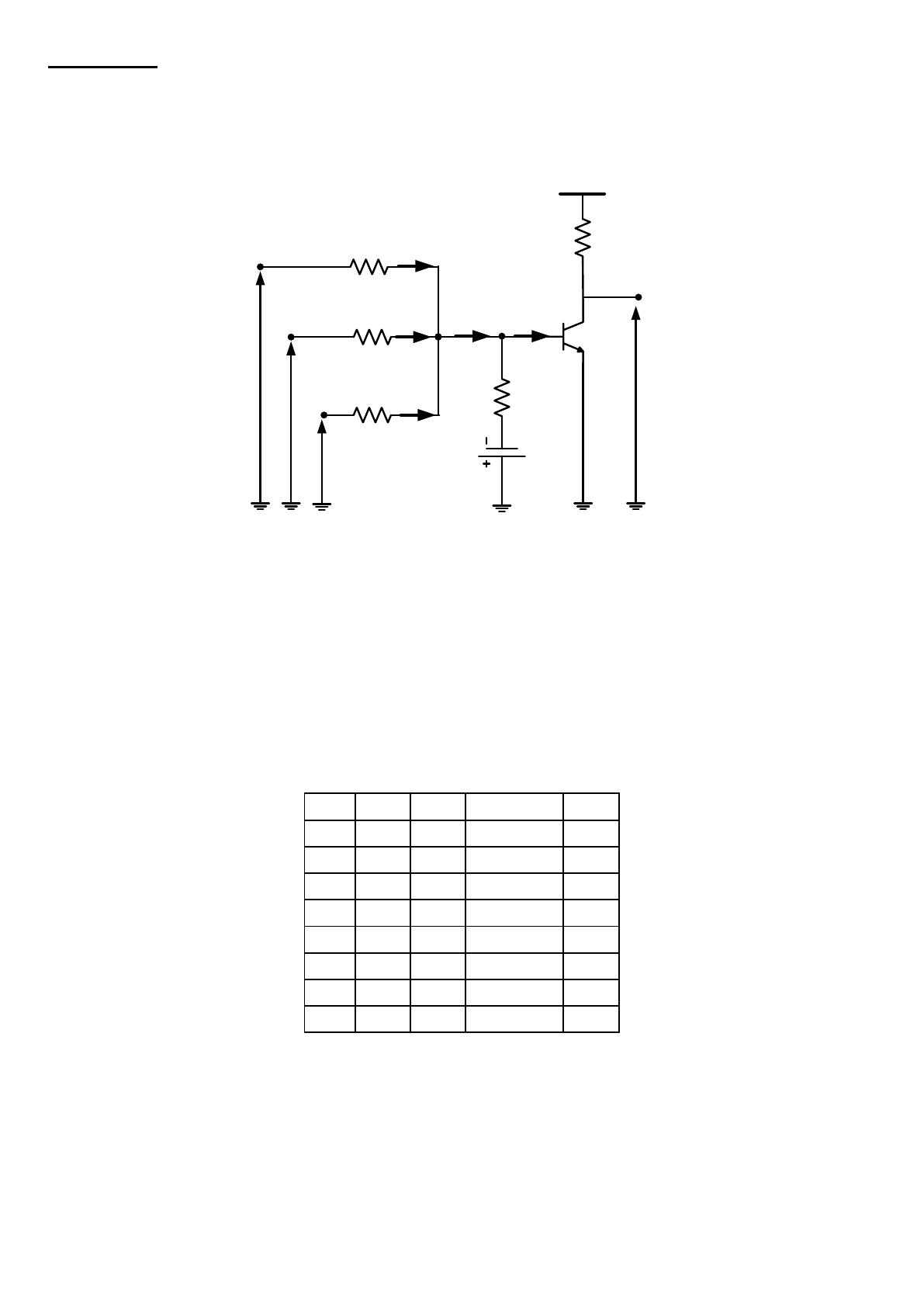

Exercice 2 : (8 points)
Soit le montage de la figure suivante.
V3
V2
RCR
VS
+VCC
T
R
R
EV1
R
I4IB
I1
I2
I3
On donne : R = 10kΩ, RC = 330Ω, β = 100, VBE0 = 0.7V, VCC = 12V, E = 2V, VCEsat = 0V.
1/ En supposant IB ≠ 0, exprimer I4 en fonction de V1, V2 et V3. En déduire l’expression de IB.
2/ Mettre IB sous la forme :
BVVVAIB 321
. Donner les expressions de A et B.
3/ Si V1=VCC, et V2=V3=0V, quel est l'état du transistor ? Donner, pour ce cas, la valeur de Vs.
4/ Compléter, en justifiant vos réponses, le tableau suivant.
V3
V2
V1
Etat de T
Vs
0
0
0
0
0
VCC
0
VCC
0
0
VCC
VCC
VCC
0
0
VCC
0
VCC
VCC
VCC
0
VCC
VCC
VCC
5/ Quelle est la fonction logique réalisée par ce circuit ?
