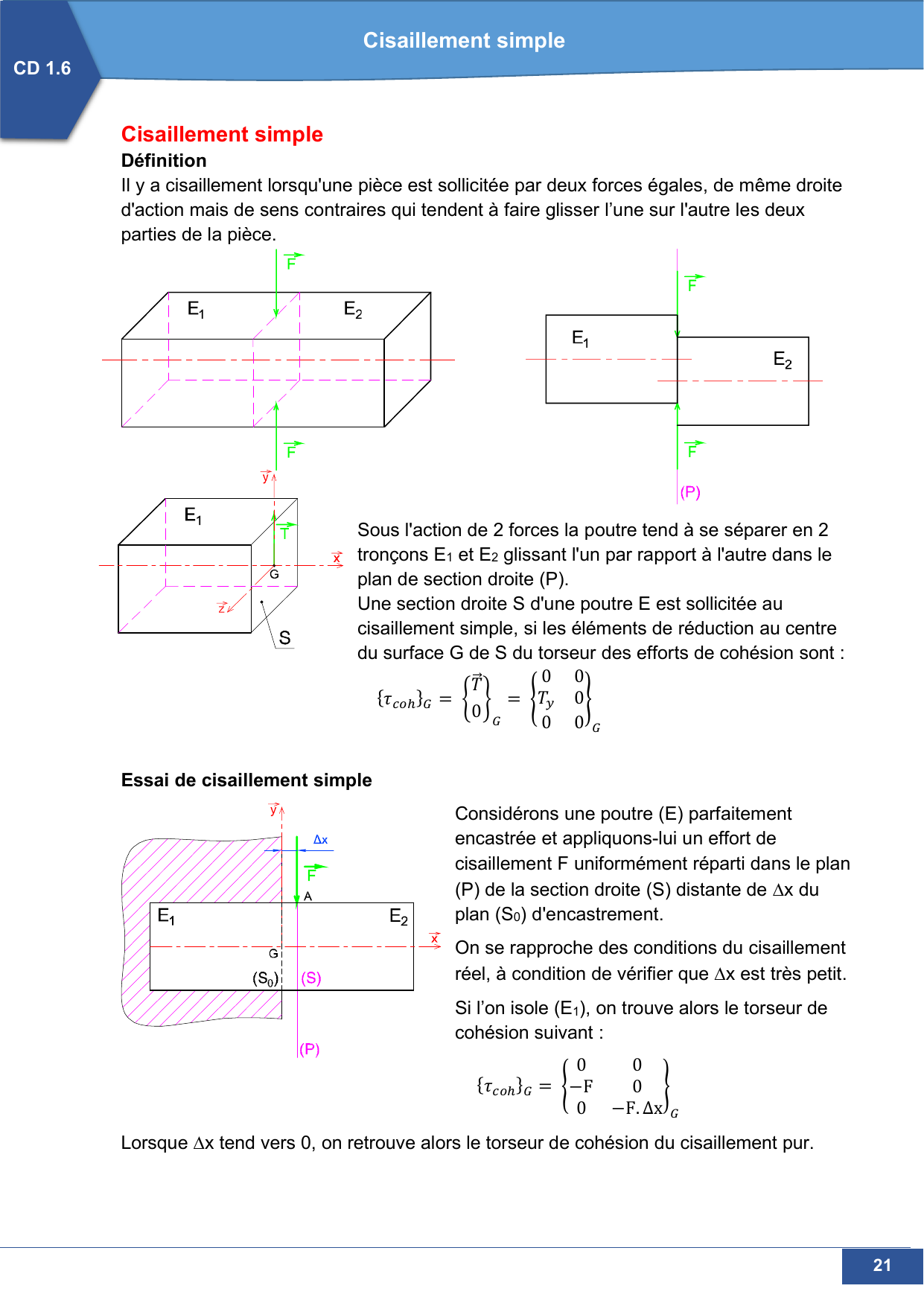

Cisaillement simple
CD 1.6
Etude des déformations en cisaillement
Si on trace la variation du glissement y en
fonction de l'effort F, on obtient la courbe
représentée ci-dessous.
La déformation s’effectue en deux phases (Figure
ci-contre)
- Zone OA : zone de déformations élastiques : le
glissement est proportionnel à la charge.
- Zone ABC zone de déformations permanentes
(plastiques).
Etude de contrainte en cisaillement
Chaque élément de surface dS supporte un effort df
contenu dans la section S.
Il y a répartition uniforme des contraintes de la section
droite. D'où :
Avec :
: contrainte tangentielle en MPa ou N/mm² ;
T : effort tranchant en N ;
S : aire de la section droite cisaillée en mm².
Etude de déformation
La section S cisaillée se déplace dans son plan. Ce déplacement est un glissement. Il est
défini par un angle de glissement . Cet angle de ∆y et ∆x tel que tg= ∆y/∆x. Dans le
domaine élastique, reste faible, on peut confondre et tg d’où = ∆y/∆x.
Relation contrainte - déformation
Dans la première portion de la courbe (Zone OA), il y a proportionnalité entre la charge et
la déformation. La loi traduisant cette linéarité est : moy = G.
G est le module d’élasticité transversale ou module de Coulomb exprimé en (MPa).
Cette relation peut s’écrire encore :
