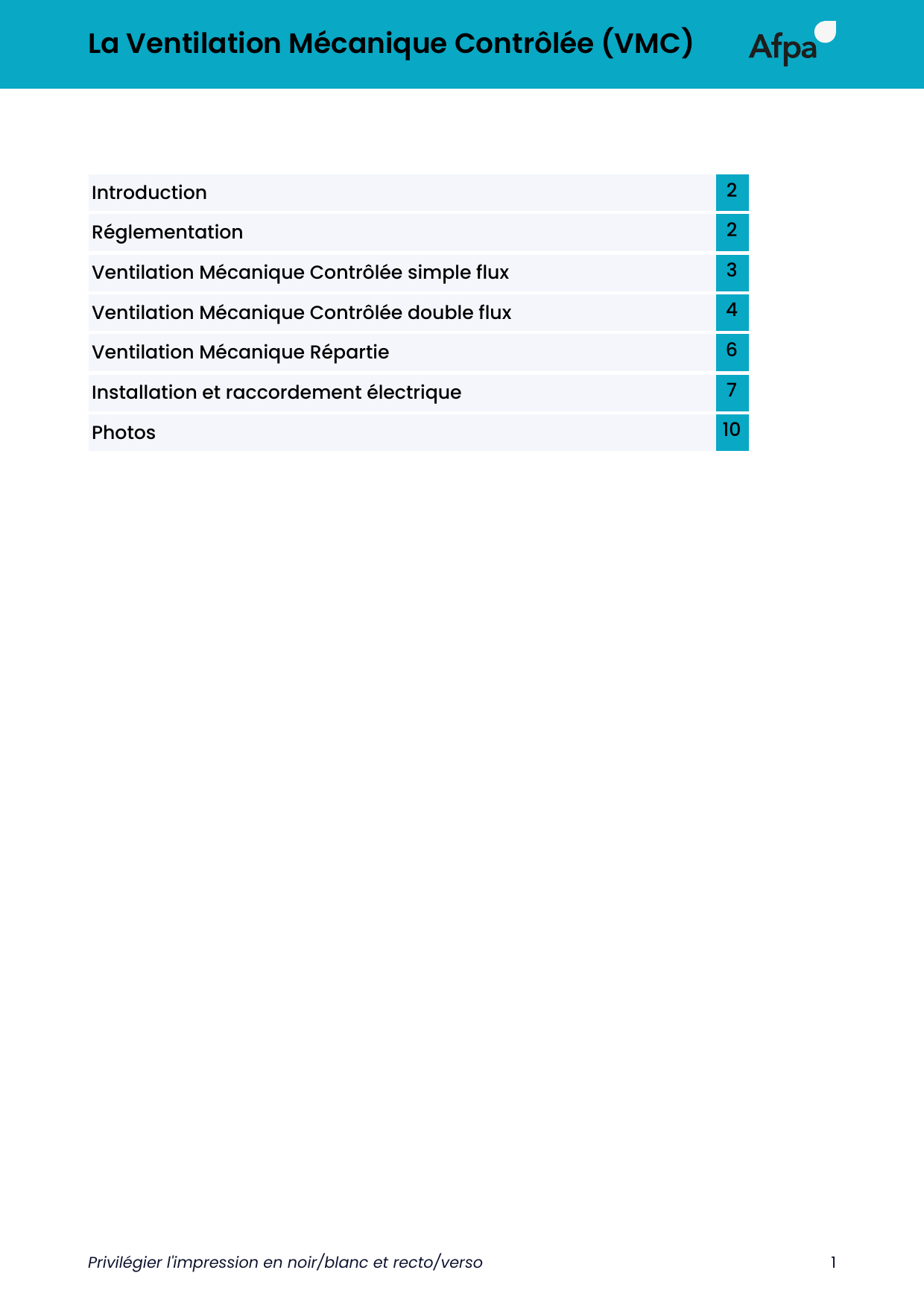

Guide VMC : Systèmes de Ventilation Mécanique Contrôlée

Introduction 2
Réglementation 2
Ventilation Mécanique Contrôlée simple flux 3
Ventilation Mécanique Contrôlée double flux 4
Ventilation Mécanique Répartie 6
Installation et raccordement électrique 7
Photos 10
La Ventilation Mécanique Contrôlée (VMC)
Privilégier l'impression en noir/blanc et recto/verso 1

Introduction
Dans les logements actuels qui sont de plus en plus isolés, l'air intérieur est en général plus pollué
que l'air extérieur environnant.
La ventilation est une fonction essentielle pour :
protéger les personnes : humidité, odeurs, lm microbien, polluants issus des produits
d'entretien ou de décoration, ou même des meubles modernes sont sources de
désagréments, voire de maladies graves.
protéger les bâtiments : humidité et moisissures participent à la dégradation des composants
du bâti.
participer aux économies d'énergie : en régulant les apports d'air neuf et l'extraction de l'air, la
ventilation permet une réduction des déperditions et donc de la consommation d'énergie.
En apportant un air de qualité et en rejetant l'air intérieur pollué, la ventilation est la solution pour
protéger les personnes et les bâtiments.
Il existe différents systèmes de ventilation:
La Ventilation Mécanique Contrôlée simple ux, auto-réglable ou hygroréglable
La Ventilation Mécanique Contrôlée double ux
La Ventilation Mécanique Répartie (en rénovation)
Réglementation
Depuis 1969, la Ventilation Mécanique Contrôlée est réglementée.

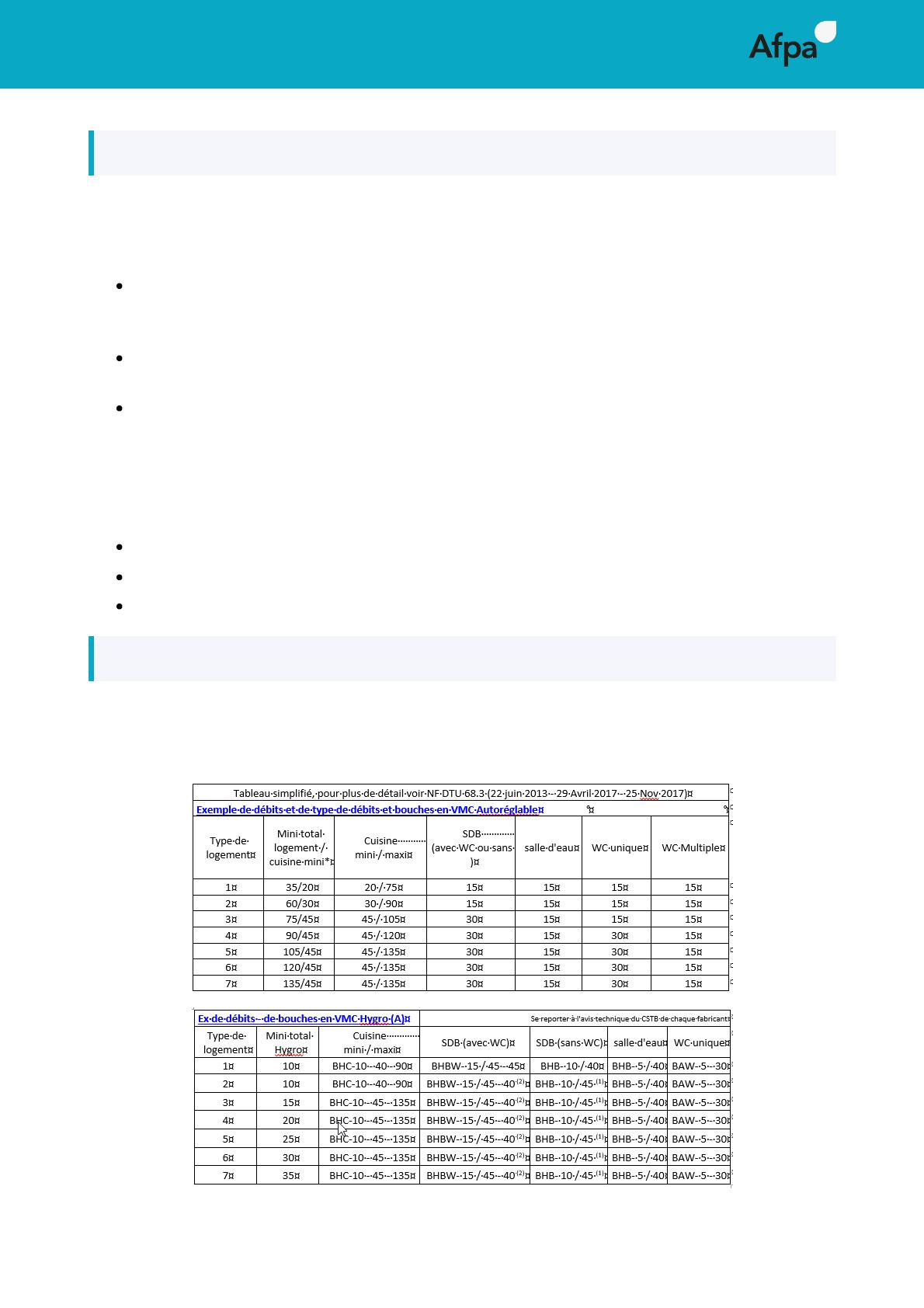

Les arrêtés de 1982 et 1983 ont xé les débits réglementaires en fonction du nombre de pièces du
logement (catégorie du logement):
La Ventilation Mécanique Contrôlée (VMC)
Privilégier l'impression en noir/blanc et recto/verso 2

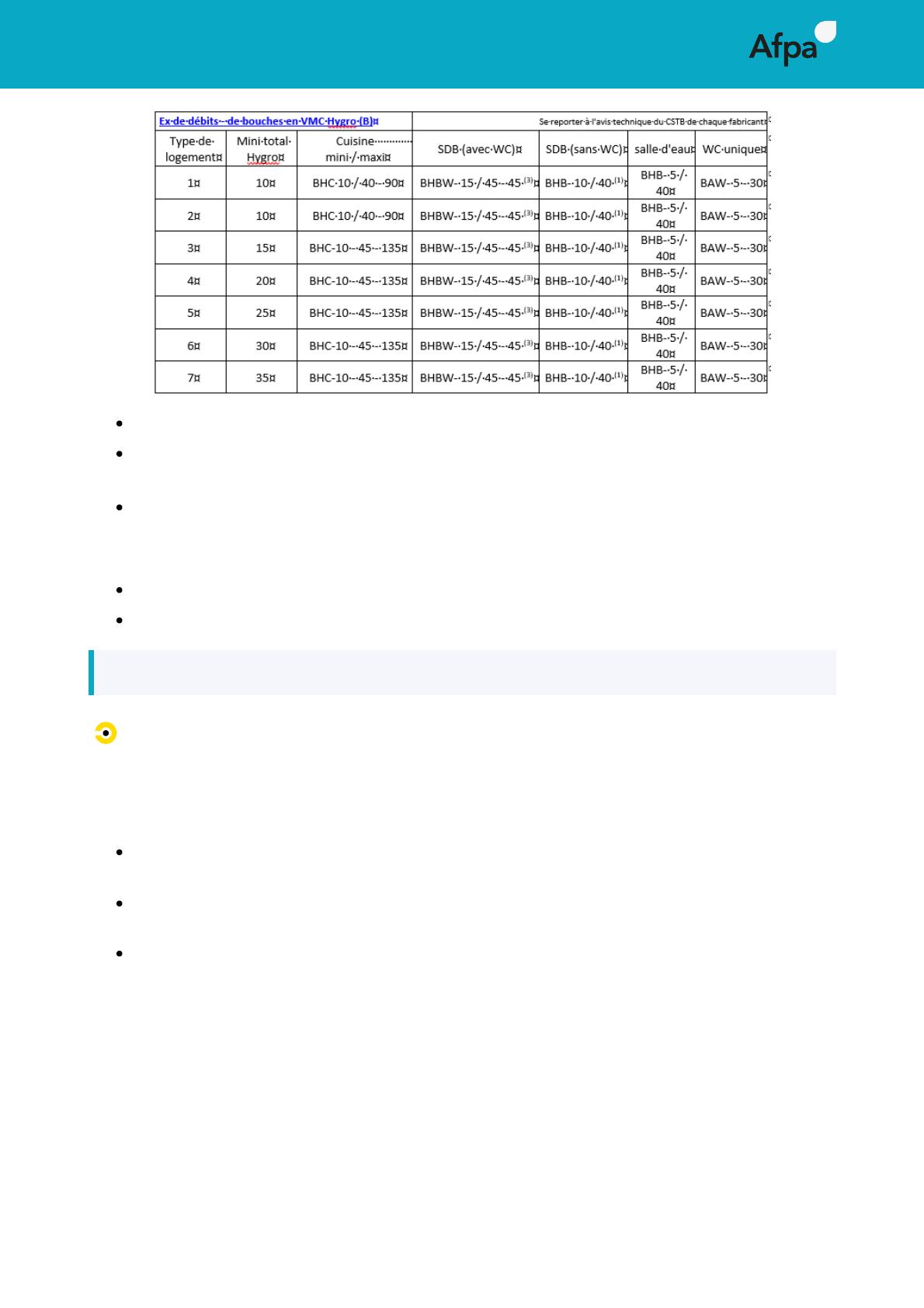

(1) Pour les F6 et +, si 2e SDB, choisir BHB 15/45 pour SDB2.
(2) Si couplé avec une autre SDB et un autre WC, substituer par BHBW 5/40-30. Pour les F2 +,
si 2e SDB/WC, choisir BHBW 15/45-45 pour SDB/WC2
(3) Si couplé avec une autre SDB et un autre WC, substituer par BHBW 5/40-30. Pour les F6 +,
si 2e SDB/WC, choisir BHBW 15/45-40 pour SDB/WC2
Le principe de la ventilation doit être général et permanent :
doit être «général», pour l'ensemble du logement par «principe de Balayage»
doit être «permanent » avec un fonctionnement 24H00 sur 24H00 (sans interruption)
Ventilation Mécanique Contrôlée simple flux
VMC simple flux
Dans le cas d'une VMC simple ux, seule l'extraction de l'air est assurée de manière mécanique. C'est
le système le plus économique à l'achat.
Le principe de fonctionnement est le suivant :
des bouches d'extraction situées dans les pièces de service (cuisine, salle de bains, WC)
permettent l'extraction de l'air vicié (odeurs, vapeur...).
un réseau de gaines conduit cet air vicié vers un groupe d'extraction qui le rejette à l'extérieur
du logement par un chapeau de toiture.
le renouvellement d'air s'effectue dans les autres pièces (salle à manger, chambres...) par des
entrées d'air xées en général sur les huisseries des fenêtres.
La Ventilation Mécanique Contrôlée (VMC)
Privilégier l'impression en noir/blanc et recto/verso 3

Il existe différents types de ventilation simple ux :
la VMC auto-réglable: les débits d'air introduits et extraits sont maintenus constants par des
dispositifs réagissant aux différences de pression. Les entrées d'air et l'extraction sont auto-
réglable.
la VMC hygroréglable de type A : les entrées d'air sont de type autoréglables. Les bouches
d'extraction sont elles hygroréglables, c'est-à-dire qu'elles régulent le débit d'air extrait en
fonction de l'humidité.
la VMC hygroréglable de type B : les entrées d'air et les bouches d'extraction sont
hygroréglables, c'est-à-dire qu'elles régulent le débit d'air extrait en fonction de l'humidité.
L'installation d'une VMC hygroréglable de type B permet des économies de chauffage pouvant
atteindre 12 % par rapport à une VMC auto-réglable.
Ventilation Mécanique Contrôlée double flux

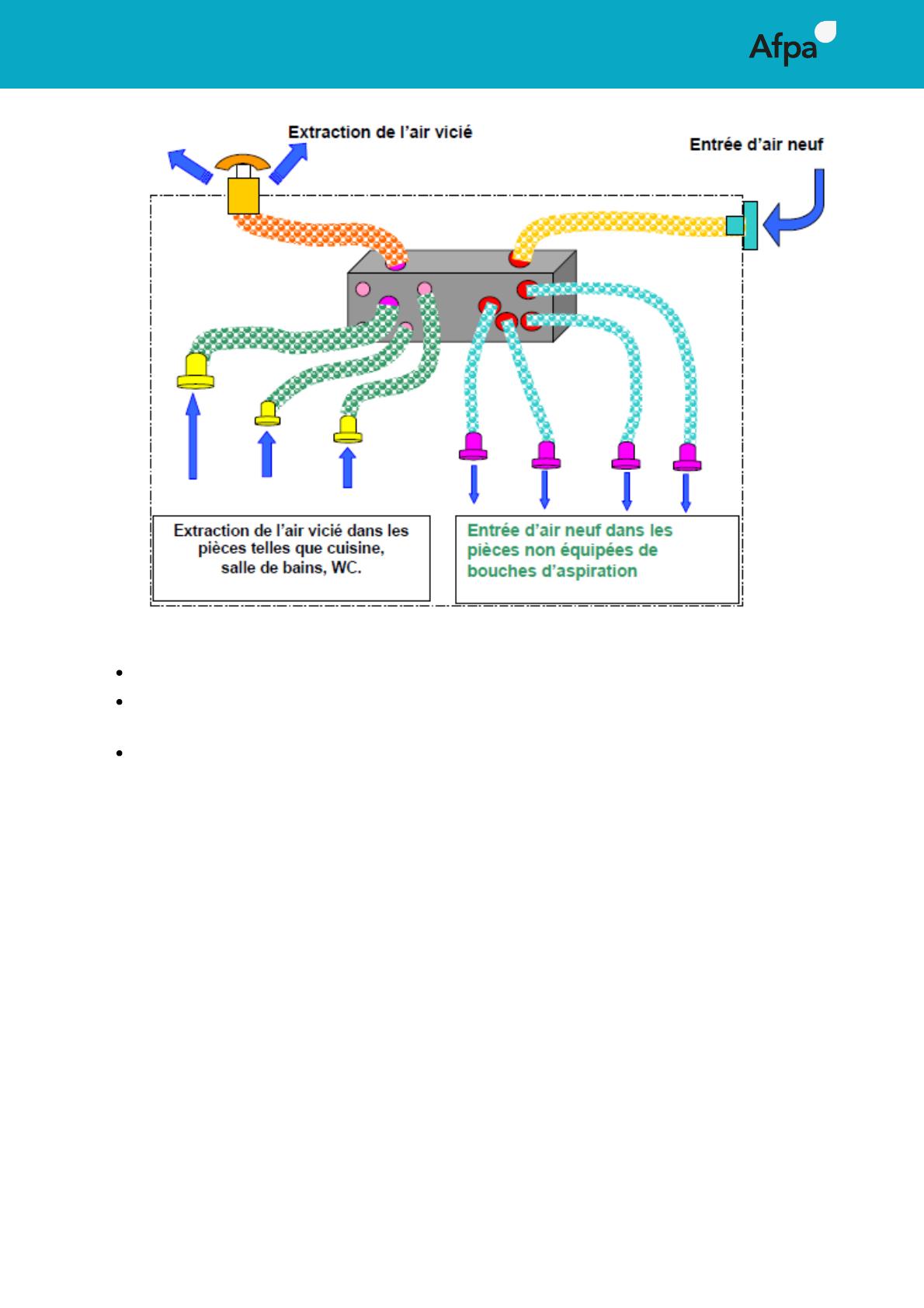

VMC double flux
Dans le cas d'une VMC double ux, l'introduction de l'air ainsi que son extraction sont assurées par
des dispositifs mécaniques.
Le principe de fonctionnement est le suivant :
des bouches d'extraction situées dans les pièces de service (cuisine, salle de bains, WC)
permettent l'extraction de l'air vicié (odeurs, vapeur...).
un réseau de gaines conduit cet air vicié vers un groupe de ventilation équipé d'un échangeur
de chaleur, puis le rejette à l'extérieur du logement par un chapeau de toiture.
dans le même temps, l'air neuf capté à l'extérieur traverse le même groupe de ventilation,
récupère au passage les calories, et le ramène dans les pièces telles que chambres, salles à
manger, etc.
La Ventilation Mécanique Contrôlée (VMC)
Privilégier l'impression en noir/blanc et recto/verso 4

Les avantages d'une VMC double ux:
elle récupère jusqu'à 92 % des calories de l'air extrait
elle permet des économies de chauffage pouvant atteindre 25 % par rapport à une VMC
simple ux
bon confort acoustique, car les entrées d'air ne sont plus situées dans les pièces
La Ventilation Mécanique Contrôlée (VMC)
