Exercices Embrayage Électromagnétique - Sciences de l'Ingénieur

 La poulie 1 en liaison pivot avec l’arbre 4, et en liaison fixe avec l’armature polaire 31 qui porte
la garniture 30 de l’embrayage.
 Le plateau mobile 29 en liaison glissière avec l’arbre 4, et en liaison fixe avec la garniture
du frein 28.
 L’embrayage se fait par attraction du plateau mobile 29 par le champ magnétique créée
par l’excitation de la bobine 32.
 Le freinage se fait lorsqu’en coupe le courant (bobine non alimentée), et les quatre ressorts 11
qui poussent le plateau mobile 29 vers la droite.
ةحفصلا
1 / 4
2019 
Position
embrayée
Position
freinée
1
2
3
4
5
6
7
8
14
13
12
11
10
9
19
18
17
16
15
23
25
26
27
28
29
30
31
32
33
22
20
21
24
34
x
y
z

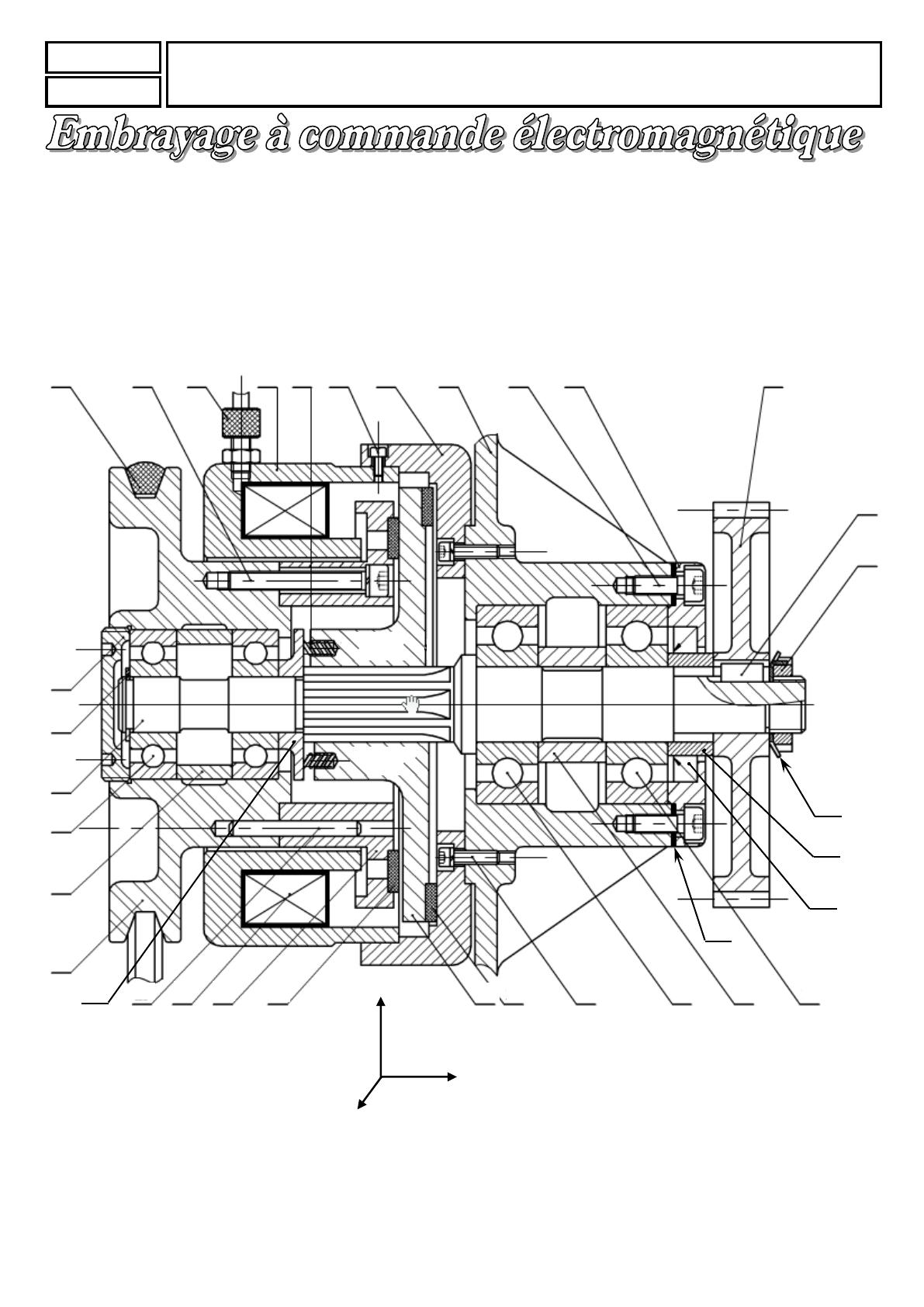

1- En se référant au dessin d’ensemble (page suivante), indiquer ci-dessous la solution
technologique assurant les fonctions techniques suivantes:
2- Sur le tableau ci-dessous ; encercler les pièces qui sont animées d’un mouvement de rotation
en cas d’embrayage : Nota : B.E : Bague Extérieur ; B.I : Bague Intérieur
1
2
BI3
BE3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
BI23
24
25
BE26
27
28
29
30
31
32
33
34
3- Donner Le nom et la fonction des pièces dans le dessin d’ensemble :
Repère
Nom
Fonction
2
. . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
. . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5
. . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6
. . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8
. . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11
. . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
16
. . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
18
. . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
19
. . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
20
. . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
21
. . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
22
. . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
24
. . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
28
. . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
30
. . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
32
. . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
33
. . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
ةحفصلا
2 / 4
2019 

4- Compléter le tableau des liaisons des organes du mécanisme :
Liaison
entre
Nom
de la liaison
Symbole
cinématique 3D
Mettre 1 s’il y mouvement,
et 0 dans le cas contraire
Degrés
de
liberté
Rx
Ry
Rz
Tx
Ty
Tz
31 / 1
. . . . . . . . . . . . . . . .
1 / 4
. . . . . . . . . . . . . . . .
4 / 14
. . . . . . . . . . . . . . . .
17 / 4
. . . . . . . . . . . . . . . .
29 / 4
. . . . . . . . . . . . . . . .
19 / 4
(cas de montage)
. . . . . . . . . . . . . . . .
5- Écrire la relation entre la vitesse linéaire et la fréquence de rotation dans un système vis-écrou.
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6- En cercler les caractères de la liaison entre 13 et 14 :
c : complète
r : rigide
dé : démontable
a : par adhérence
di : directe
c : partielle
r : élastique
dé : indémontable
a : par obstacle
di : indirecte
7- Retrouver les éléments des classes d’équivalence suivantes :
Nota : Exclure les : circlips ; roulements ; entretoises ; Clavettes) :
A = {1 ; }
B = {4 ; }
C = {9 ; }
D = {29 ; }
8- Compléter par rotation ou translation des sous ensembles A ; B ; C et D :
Sous ensembles
Mouvement possible
A
B
C
D
9- Compléter le graphe des liaisons entre les sous ensembles A ; B ; C et D du système ci-dessous :
10- Étude du disque mobile 29 :
Expliquer le fonctionnement du disque mobile 29 en complétant le texte par le mot qui convient :
a- Position gauche : l’alimentation en courant continu des . . . . . . . . . . créent un champ
électromagnétique provoquant l . . . . . . . . . du disque 29 qui vient s’appliquer contre la . . . . . . . . .
b- Position droite : À la coupure du courant, les bobines 32 ne sont pas alimentées donc le disque
29 est repoussé par quatre . . . . . . . . . ., et la . . . . . . . . . . vient s’appuyer sur le . . . . . . . . . . . . ..
ةحفصلا
3 / 4
2019 
A
D
C
B

11- Analyse des deux positions :
Expliquer le fonctionnement des deux positions du disque mobile 29 en complétant le texte
par le mot qui convient :
a- Position gauche : la rotation de la poulie 1 par l’intermédiaire de la . . . . . . . . . . . . . . . . . . . .
entraine par . . . . . . . . . . la rotation du . . . . . . . . . . qui provoque aussi la . . . . . . . . . . . . . . . . . . . .
à l’aide des . . . . . . . . . . : Cette position s’appelle position embrayée.
b- Position droite : Le contact du disque 29 avec le plateau fixe 13 entraine l’arrêt de l’arbre 4 :
Cette position s’appelle . . . . . . . . . . . . . . . . . . . ..

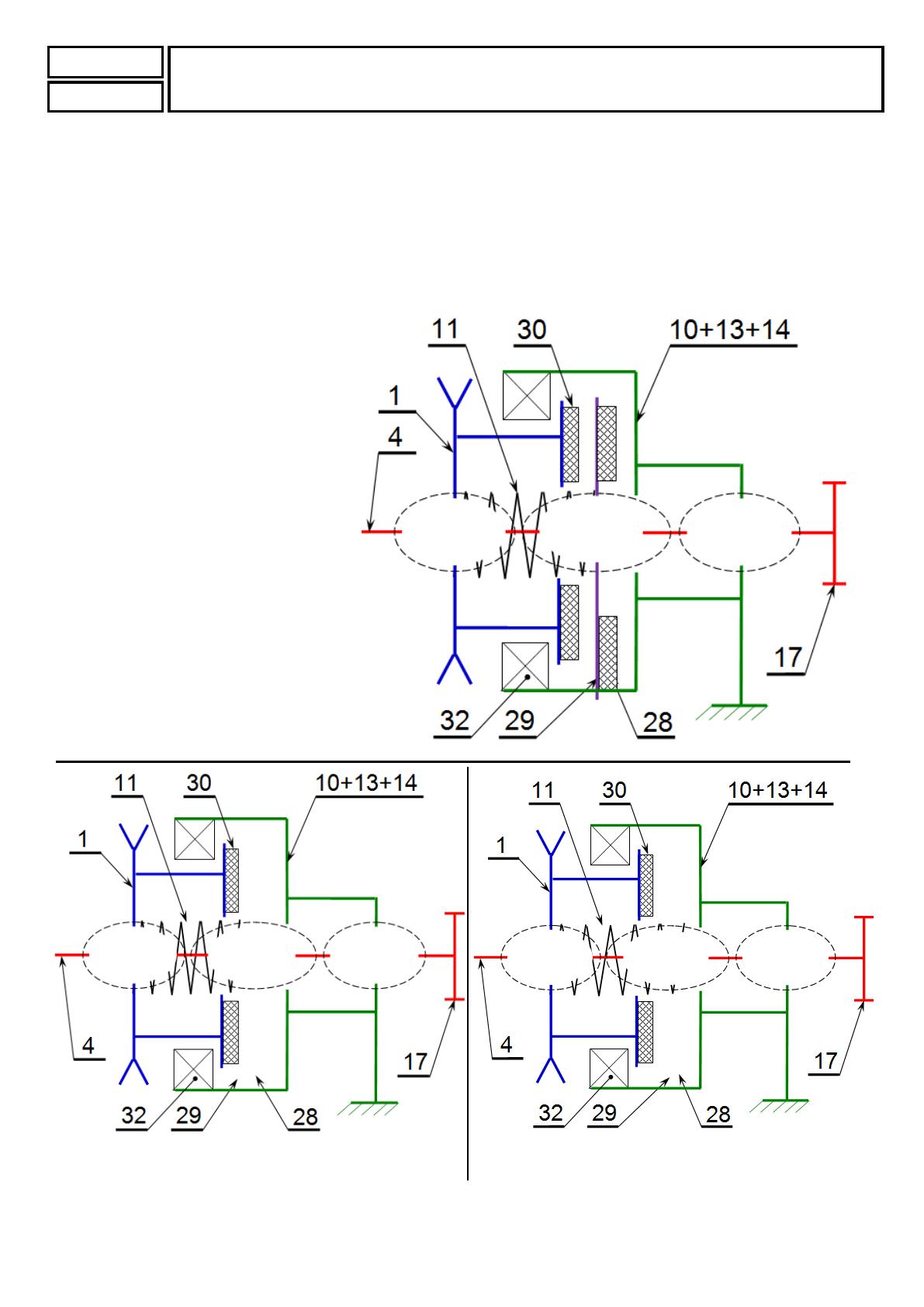

12- Compléter le schéma cinématique
du système ci-contre en position
point mort :
13- Compléter le schéma cinématique
du système ci-dessous en position :
- Embrayé :
- Freinée
Position Embrayée Position Freinée
ةحفصلا
4 / 4
2019 
