métré (1)

publicité

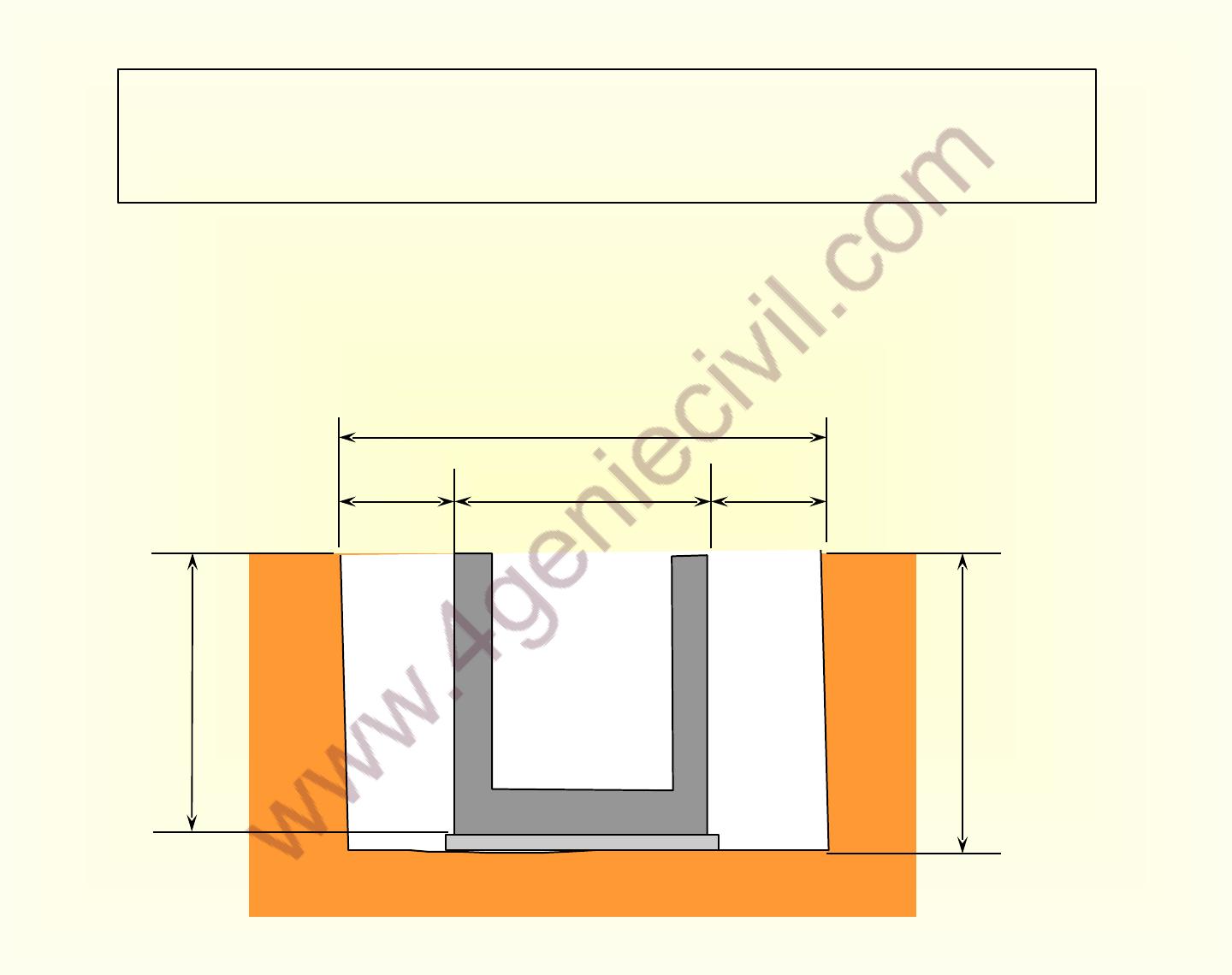

Volume des fouilles
Caniveau 1m x 1m: fouilles 2m x 1,05m
soit 2,1m3 par mètre linéaire de caniveau
0,5
1,00
_______________________
H. FREITAS
2,00
1,00
0,5
1,05

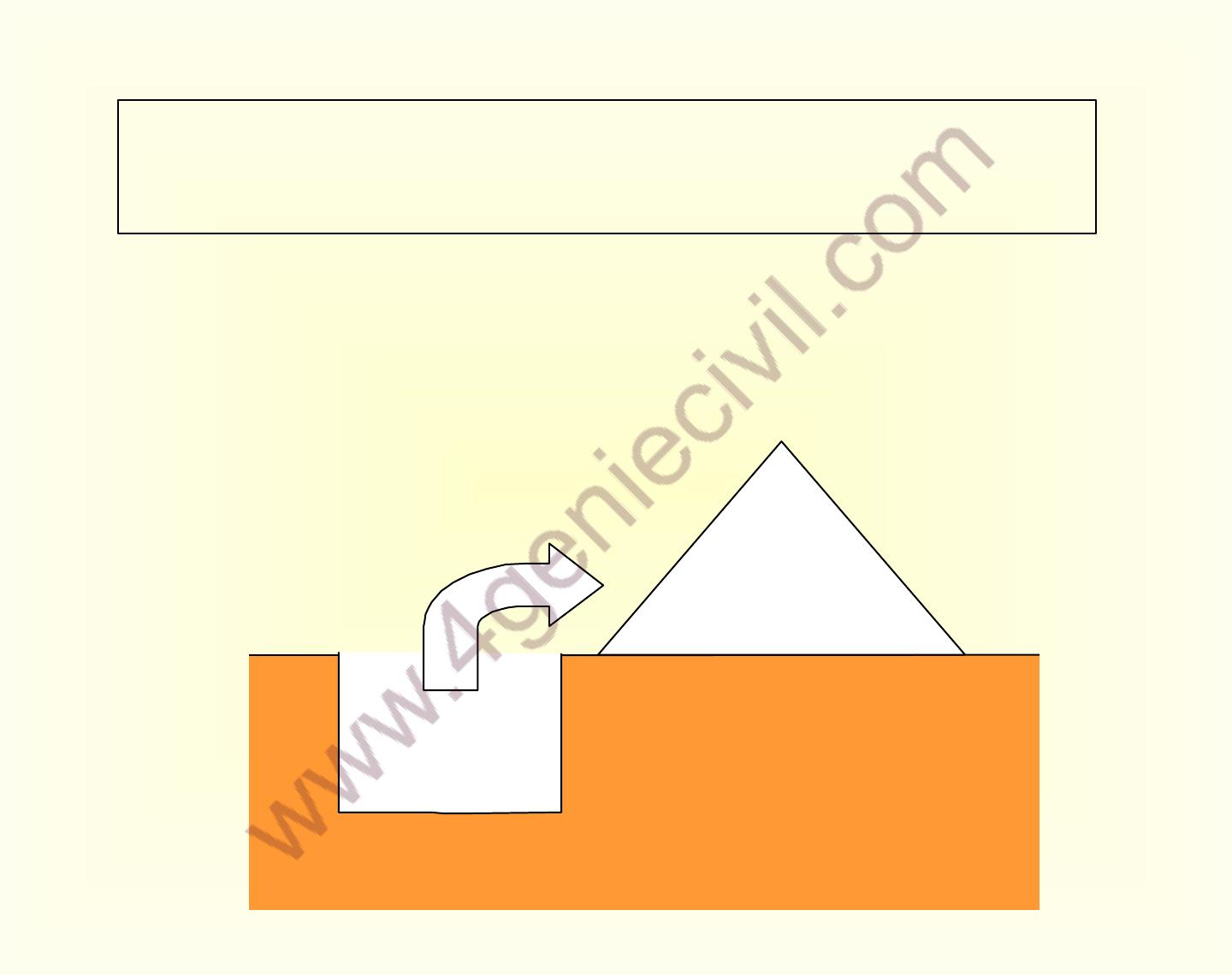

Volume du déblai
Fouilles 2,1m3, déblai = 2,1 x k
par mètre linéaire de caniveau
Si k = 1,3
V2 = V1 x 1,3
2,73 m3
2,1 m3
_______________________
H. FREITAS

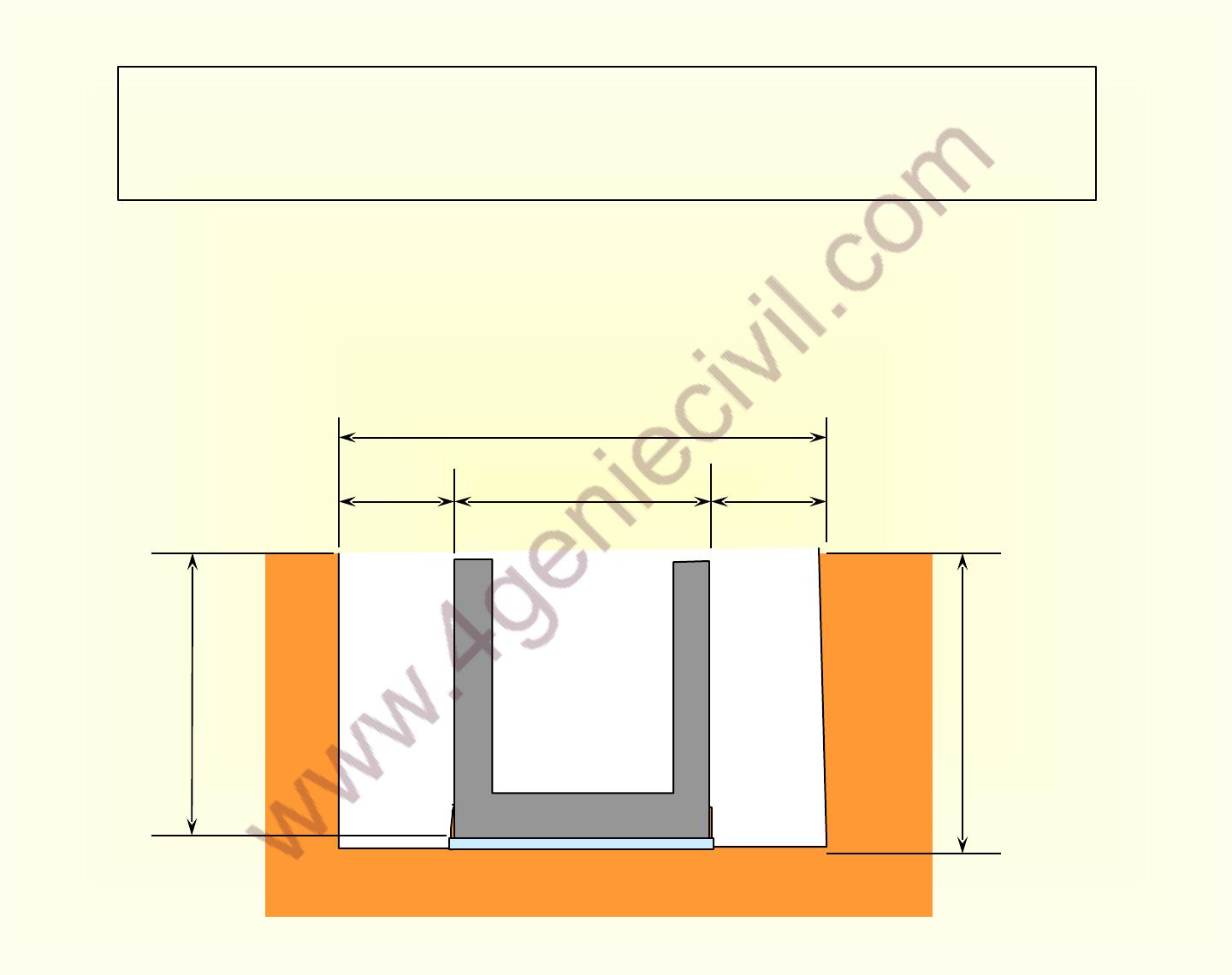

Volume du remblai
Caniveau 1m x 1m: fouilles 2 x 0,5 x 1,05m
par mètre linéaire de caniveau
0,5
1,00
_______________________
H. FREITAS
2,00
1,00
0,5
1,05

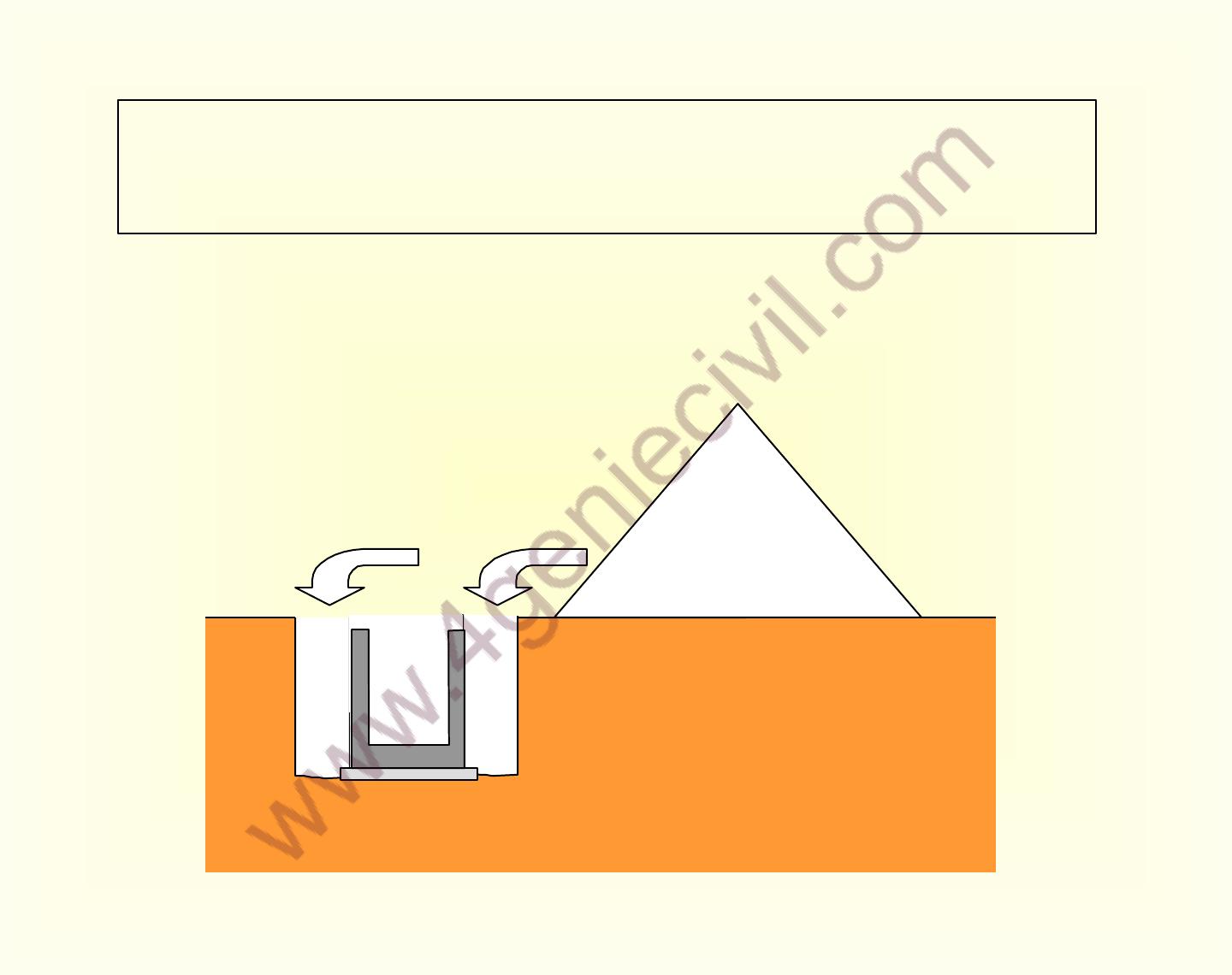

Volume du remblai
Fouilles 2 x 0,525m3 x 1.3, remblai = 1,37 m3
par mètre linéaire de caniveau
0,685 m3 0,685 m3
1,37 m3
_______________________
H. FREITAS
Calcul des matériaux
Pour béton de propreté, radier et parois
•Volume des bétons
•Quantitatif des matériaux
2.2
_______________________
H. FREITAS
Béton de propreté
Volume béton: 1,10 m x 0,05 m = 0,055 m3
par mètre linéaire de caniveau
0,05
0,05
_______________________
H. FREITAS
1,10
1,00
0,05
Béton de propreté
•
•
•
•
Quantitatif des matériaux par m3
Ciment = 3 sacs
Gravier = 0,80 m3
Sable = 0,45 m3
Eau = 45 litres
3
0,8
_______________________
H. FREITAS
0,45
45
Béton de propreté
Quantitatif des matériaux pour 0,055 m3
par mètre linéaire de caniveau
•
•
•
•
Ciment = 0,55 x 3 = 1,65 sacs
Gravier = 0,55 x 0,80 = 0,044 m3
Sable = 0,55 x 0,45 = 0,025 m3
Eau = 0,55 x 45 = 25 litres
_______________________
H. FREITAS
Béton du radier
Volume béton: 1,00 m x 0,15 m = 0,15 m3
par mètre linéaire de caniveau
1,00
0,15
_______________________
H. FREITAS
Béton du radier
Quantitatif des matériaux par m3
•Sable = 0,45 m3
•Sable = 0,45 m3
•Eau = 45 litres
•Eau = 45 litres
•Acier HA 8mm et HA 10mm (voir plan)
7
0,8
0,45
HA8
_______________________
H. FREITAS
45
HA10
Ferraillage du radier
Quantitatif du ferraillage
par mètre linéaire de caniveau (selon plan)
• HA 8mm = 6 cadres x 2,20m = 13,2m
• HA 10mm = 14 barres x 1m = 14m
6 cadres HA8
14 barres HA10
_______________________
H. FREITAS
Béton du radier
Quantitatif des matériaux pour le radier
par mètre linéaire de caniveau
•
•
•
•
•
•
Ciment = 0,15 x 7 = 1,05 sacs
Gravier = 0,15 x 0,80 = 0,12 m3
Sable = 0,15 x 0,45 = 0,068 m3
Eau = 0,15 x 45 = 6,75 litres
HA 8mm = 13,2 m
HA 10mm = 14 m
_______________________
H. FREITAS
Béton des parois
Volume béton: 2 x 1 x 0,80 m x 0,15 m = 0,240 m3
par mètre linéaire de caniveau
0,15
0,80
0,15
_______________________
H. FREITAS
1,00
0,15
0,95
Béton des parois
Quantitatif des matériaux par m3
•Sable = 0,45 m3
•Eau = 45 litres
•Sable = 0,45 m3
•Eau = 45 litres
0,8
7
POINTES
BOIS
•Acier HA 8mm (plan)
•Bois de coffrage
•Pointes
•Huile de décoffrage
0,45 45
HA8
_______________________
H. FREITAS
HUILE
QUANTITATIF DES
MATERIAUX
3/ Volume du B.A pour parois:
* Longueur des parois :L= 1,00m
*Hauteur des parois :H= 0,80m
*Epaisseur des parois : e =0,015m
*Nombre des parois :n=2
Volume V = n*L*H*e
V= 2*1,00*0,80*0,15
V= 0,240m3_
_______________________
H. FREITAS
QUANTITATIF DES
MATERIAUX
Éventuellement:
* Planches de coffrage: de préférence
utiliser les planches de 4*30*600
* Quantitatif de bois:
2 planches de 4*15*100
4 lambourdes de 4*8*100
Pointes de 8 mm : PM
Huile de décoffrage: PM
_______________________
H. FREITAS
QUANTITATIF DES
MATERIAUX
Dosage du B.A pour parois: 350 kg/ m3, c’est à dire qu’il
faut 7 sacs de ciment pour 1 m3 de béton.
* Nombre de sacs de ciment pour 0,240 m3 béton
soit: 0,240*7= 1,68 sacs
* Quantité de gravier: 0,240*0,8= 0,192 m3
* Quantité de sable:
0, 240*0,45=0,108 m3
* Quantité d’eau nécessaire: 0,240*0,45= 0,108 l
* Quantité d’acier: 25,6 kg de HA8 soit 53,4m (4,5
barres)
19,71 kg de HA 10 soit 32m (2,6 barres )
_______________________
H. FREITAS
QUANTITATIF DES
MATERIAUX
Eventuellement :
Bois de coffrage:
- 3 Planches de 3*30*600
- 4 Lambourdes de 4*8*600
- Pointes (PM)
- Huiles de décoffrage ( PM)
_______________________
H. FREITAS
QUANTITATIF DES
MATERIAUX
REMARQUE:Volume du Béton
pour raidisseur :
* Longueur des raidisseurs:
*Hauteur des raidisseurs:
*Largeur des raidisseurs:
Volume V= L*H*I
V= 0,15*0,15*0,70
V= 0,016m3
_______________________
H. FREITAS
QUANTITATIF DES
MATERIAUX
Dosage du B. A pour raidisseur:350 kg/m3,
* Nombre de sacs de ciment pour 0,016 m3 de béton
soit:
0,016*7= 0,112 sac
* Quantité de gravier:
0,016*0,8= 0,013 m3
* Quantité de sable: 0,016*0,45= 0,007 m3
* Quantité d’eau nécessaire: 0,016*0,45= 0,007 m3
* Quantité d’ acier: 3,68 m de fer de 6mm (0,82kg)
4,16 m de fer de 8 mm(1,64kg)
* Bois de coffrage: (P M)
* Huile de décoffrage:(P M)
*Pointe de 8 :(P M)
_______________________
H. FREITAS
QUANTITATIF DES
MATERIAUX
5/ Volume du B. A pour dalle:
* Longueur des dallettes : L= 1,00 m
* Hauteur des dallettes : H= 1,00 m
* Epaisseurs des dallettes : e= 0,15 m
Volume V = L*H*e
V= 1,00*1,00*0,15
V= 0,150 m3
_______________________
H. FREITAS
QUANTITATIF DES
MATERIAUX
Dosage du B. A pour dalle 350 kg/m3,
* Nombre de sacs de ciment pour 0,15 m3 de béton
soit:
0,15*7= 1,05 sac
* Quantité de gravier: 0,150*0,8= 0,120 m3
* Quantité de sable: 0,150*0,45= 0,068 m3
* Quantité d’eau nécessaire: 0,15*45l= 6,75l *
Quantité d’ acier:
* Quantité d’acier: 4,39 kg de HA8mm soit 11,11m
8,62 kg de HA10mm soit 14,00 m
* Bois de coffrage: (P M)
* Huile de décoffrage ;
*Pointes de 8 ;
_______________________
H. FREITAS
RECAPITULATIF
Dosage du B. A pour raidisseur: 350 kg/m3,
* Nombre de sacs de ciment pour 0,016 m3 de béton soit:
0,016*7= 0,112 sac
* Quantité de gravier: 0,016*0,8= 0,013 m3
* Quantité de sable:
0,016*0,45= 0,007 m3
* Quantité d’eau nécessaire: 0,016*0,45= 0,007 m3
* Quantité d’ acier: 3,68 m de fer de 6mm (0,82kg)
4,16 m de fer de 8 mm(1,64kg)
* Bois de coffrage: (P M)
* Huile de décoffrage:(P M)
*Pointe de 8 :(P M)
_______________________
H. FREITAS
HUILE de decoffrage
0,016
0,15
5
0,611
0,642
Qte Réelle
0,24
Qut théorique
0,15
Perte chant %
0,055
B A pour dalle
B A pour paroi
B A pour raidisseur
B A pour radier
Remblai
Beton de propreté
DESIGNATION
Deblai foisonné
Unité
RECAPITULATIF
Terrassement
m3
Gravier
Ciment
Sable
m3
0,044
0,12
0,192
0,013
0,12
10
0,489
0,538
sacs
0,169
1,05
1,68
0,112
1,05
2
4,061
4,14
m3
0,025
0,068
0,108
0,007 0,068
10
0,276
0,304
Acier 6mm
Acier HA 8
Acier HA 10
ml
3,68
10
3,68
4,05
Eau
Bois
l
Huiles de cof
Kg
2,86
1,1
ml
15,11
53,4
4,16 11,11
10
83,76
92,16
ml
8,62
32
14
10
54,62
60,08
6,75
10,8
6,75
15
27,52
31,65
U
_______________________
H. FREITAS
2,5
PM
0,72
4P/4L
3P/4L PM
PM
PM
PM
PM
PM
2,0/2,0 7,0/8,0 7,14/8,2
PM
OBSERVATIONS
TABLEAU GENERAL DE
DECOMPOSITION
3 Béton Armé
_______________________
H. FREITAS
2
1
0,15 0,8
0,24
0,252
Total
Unitaire
PRIX
Définitives
Partielle
QUANTITE
Hauteir ou profondeur
Largeur ou épaisseur
Longueur
Nbre d'éléménts semblable
T
IO
N
S
IG
N
A
D
E
N° Dordre
DIMENSIONS
E
S
B
O
S
N
IO
T
A
V
R
EXERCICE DE TERRASSEMENT
I QUESTIONS
Sur un tronçon de route de 1Km ,on veut mettre en place une
couche de terre de 15 cm d ’épaisseur.La largeur de la route est
de 5m .Le rechargement est effectué avec un camion pouvant
transporter 10 m3 de terre. On vous demande :
1) Quelle est la quantité de terre dont on a besoin pour recharger
toute la route si l ’ on sait que le coéficient de foisonnement de la
laterite est de 1,3.
2) A combien de mètres d ’intervalles doit on disposer les
chargements afin que le travail puisse être effectué dans les règles
de l ’art?
II REPONSES
Le volume de terre à mettre = 1000*5*0.15*1,3 = 975 m3
L ’intervalle pour le dépôt de la terre est de= (1000*10) /975 = 10,25 m
