Rapport TP : Détection de Proximité - Capteurs Inductifs, Capacitifs

Telechargé par Ayoub Oukhalek 2017
Réalisés par :
OUKHALEK Ayoub
Khadija EL HIOUILE
Mohamed ELOUAFI
I. Détection de proximité avec un capteur inductif
1. Pour faciliter le câblage du capteur.
Il faut entrer le câble dans le capteur le capteur en soin pour éviter de casser les pièces du câble
2. La fiche technique du capteur.
Référence : NJ5-18GM50-E2-V1
Fabricateur : PEPPERL+FUCHS
Série : 84484
Symbole :
Tension : 10-60C DC
Tension : 200 mA
3. Les valeurs de test
Matériel
Point de capture (mm)
Point de dé-capture (mm)
Hystérésis
Cuivre
2
2.2
-0.2
Acier
2
2.2
-0.2
Plastique
Non détecté
_
_
Bois
Non détecté
_
_

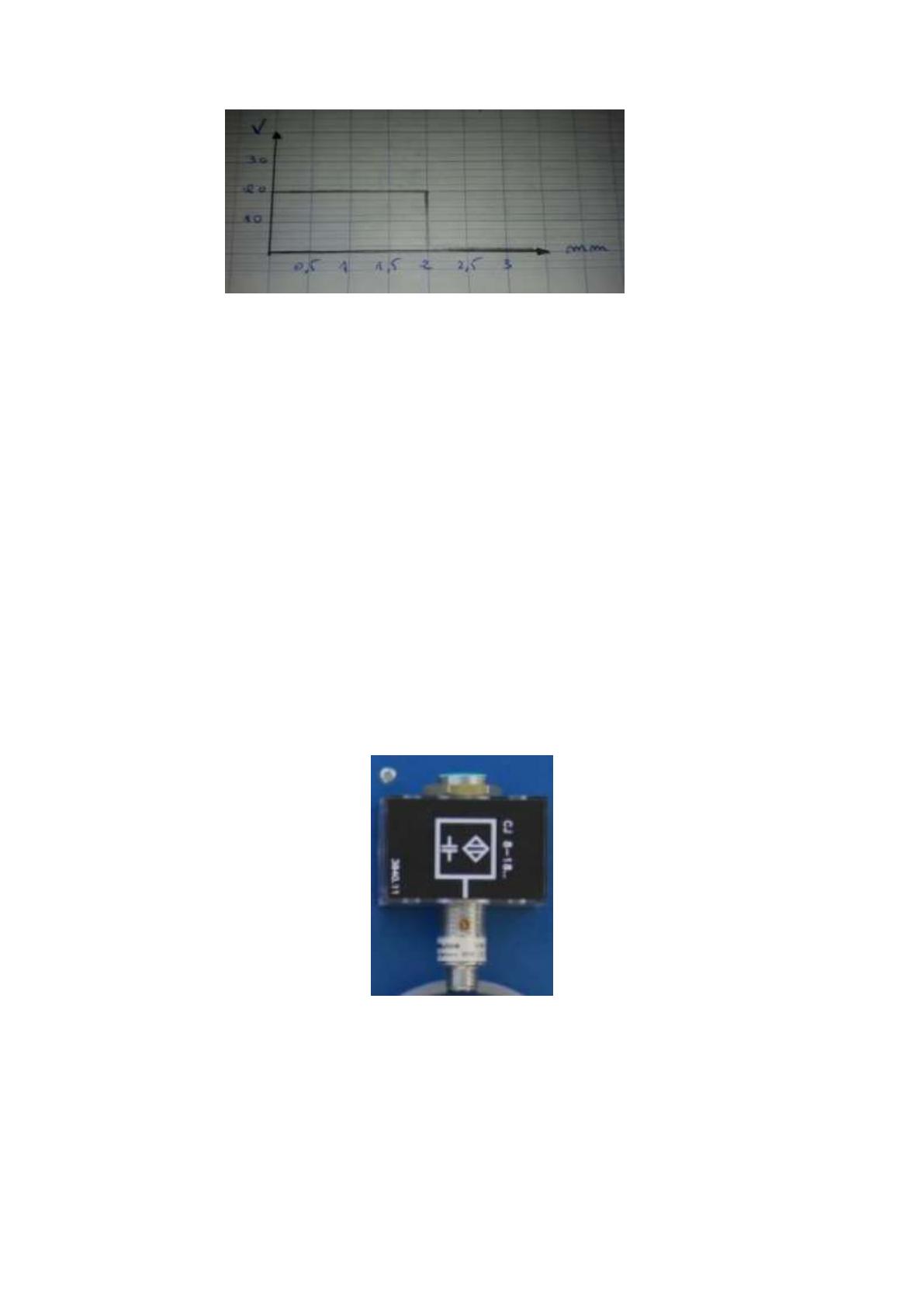

4. Les caractéristiques sortie=f(distance)
5. Principe de fonctionnement du capteur inductif
Détecter le passage des métaux à 2 mm .
6. Le capteur est
Actif
7. Type d’objet capté
les métaux (acier-cuivre)
8. Les avantages et les inconvénients du capteur inductif
Avantage : détecter les métaux.
Inconvénients: petite parte nominal.
Détecter seulement les métaux.
II. Détection de proximité avec un capteur capacitif
1. Le capteur capacitif
2. Pour faciliter le câblage du capteur.
Il faut entrer le câble dans le capteur en soin pour éviter de casser les pièces du câble.
3. La fiche technique du capteur capacitif.
Référence : GJ8-18
Fabricateur : PEPPE+RL
Série : 237038
Tension : 10-30V DC
Tension : 100 mA
4. Les valeurs de test.
Matériel
Point de dé-capture (mm)
Hystérésis
Cuivre
5
5.1
-0.1
Acier
5
5.1
-0.1
Plastique
3
3.1
-0.1
Bois
1
1.1
-0.1
5. Le principe de fonctionnement du capteur capacitif
Détecter le passage des objets.
6. Le capteur est actif
7. Les Types d’objets capté tous les objets (verre .plastique .papier)
8. Les avantages et les inconvénients du capteur capacitif
Avantage : détecter tous les objets.
Inconvénients : ne détecte que les objets proche.

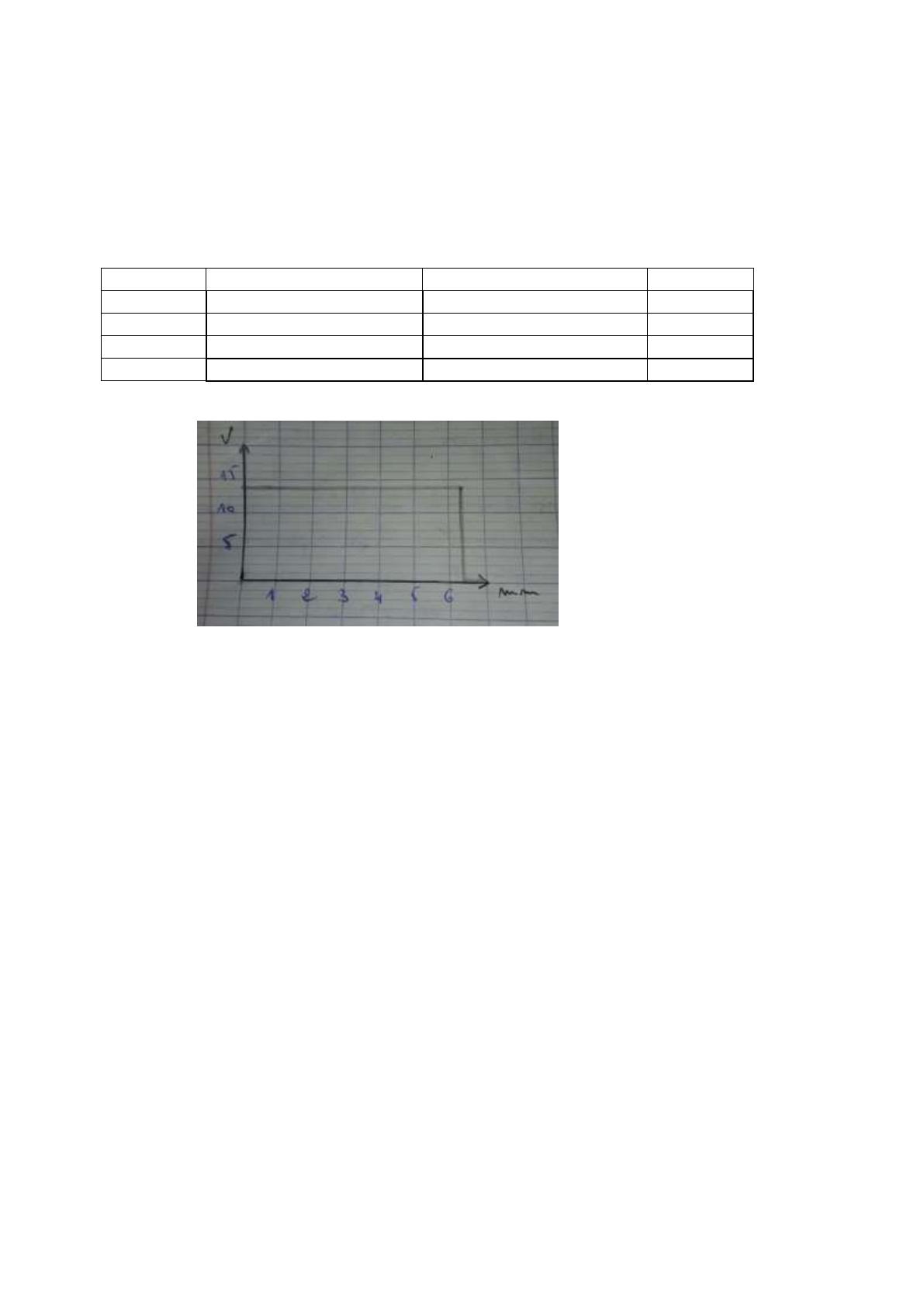

9. les caractéristique sortie=f(distance)
III. détection de proximité avec un capteur magnétique
1. le capteur magnétique
2. pour faciliter le câblage du capteur
il faut entrer le câble dans le capteur en soin pour éviter de casser les pièce du câble.
3. La fiche technique du capteur magnétique
Référence : GJ8-18
Série : 218381
4. Les valeurs de test :
Matériel
Point de capture (mm)
Point de dé-capture (mm)
Hystérésis
Cuivre
Non détecté
_
_
Acier
Non détecté
_
_
Plastique
Non détecté
_
_
Bois
6.5
6.6
-0.1
5. Les caractéristique sortie-f(distance).
6. Détecter le champ magnétique à 6.5 mm
7. Le capteur est actif
8. Le type d’objet capté qui contient un aimant.
9. Les avantages et les inconvénients.
Avantages : la chute de tension introduite dans le montage très faible.
Inconvénient : il capte seulement l’objet magnétique.

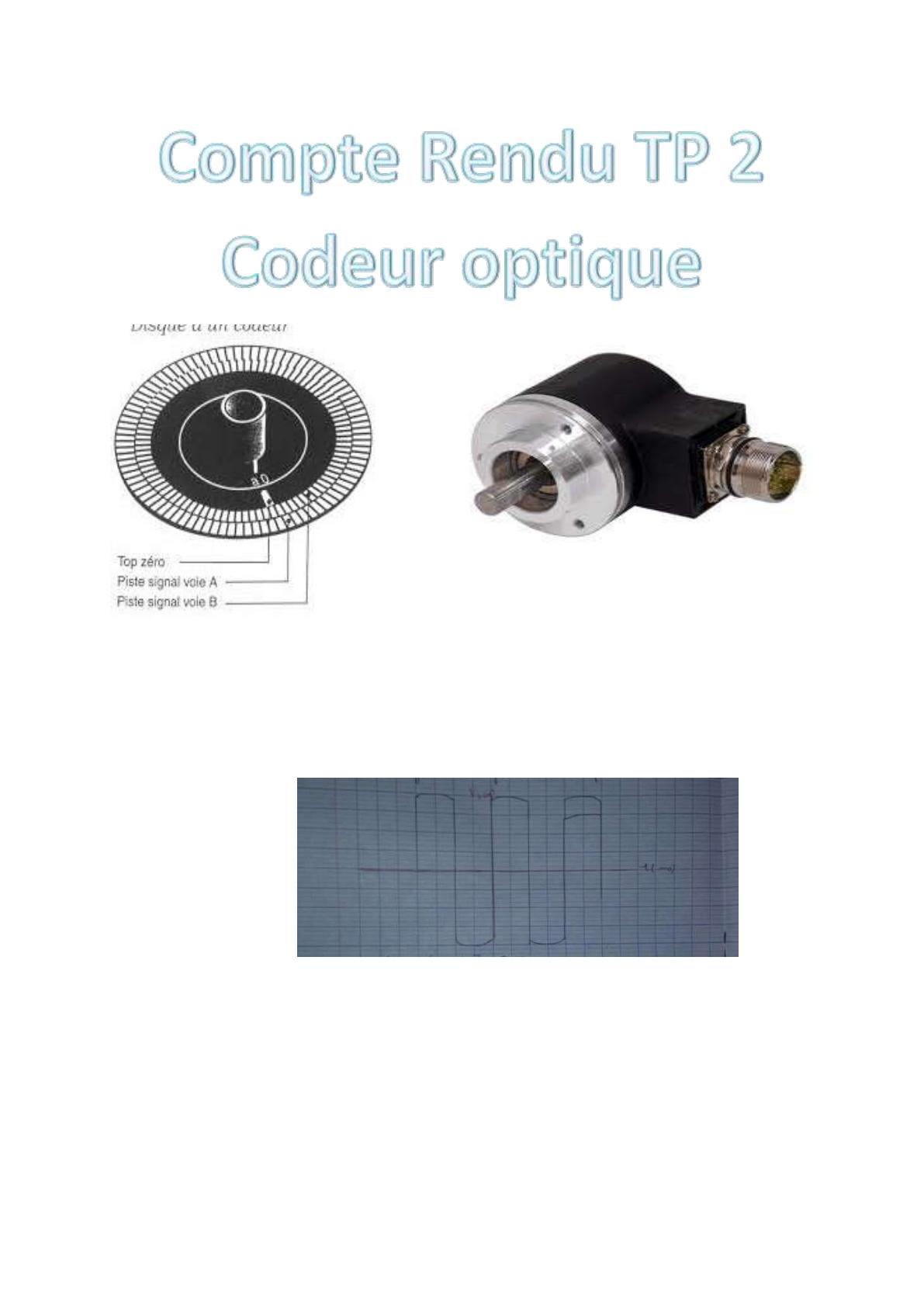

I. Codeur incrémental
1. expérience
Le signal délivré par l'oscilloscope
Signal carrée t=0.02s
3/On a T=4×5=20ms T=0,02s
Donc f= 1/T= 1/0.02= 500Hz
/4
N=(60×500)/4= 7500tr/min
