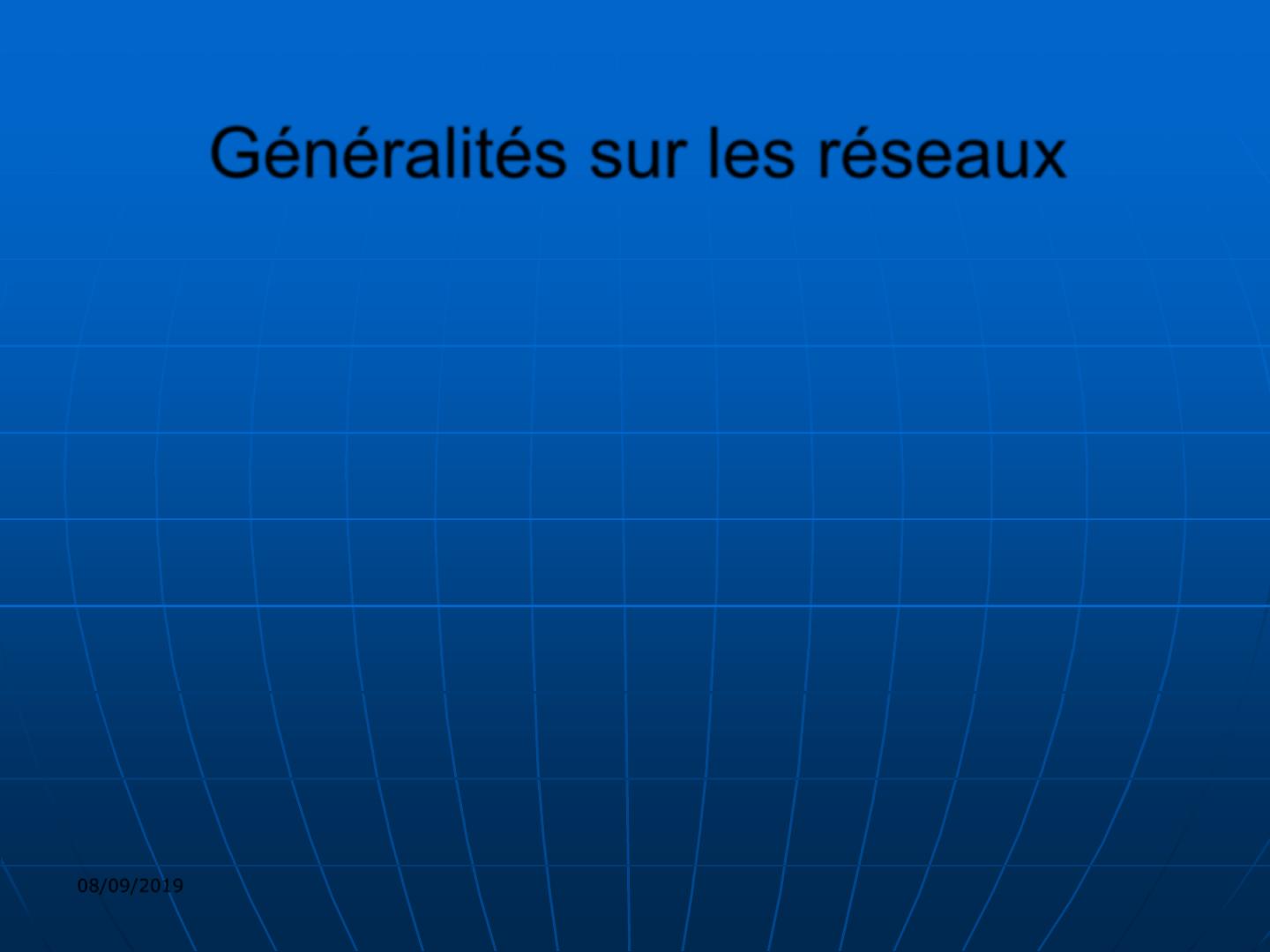

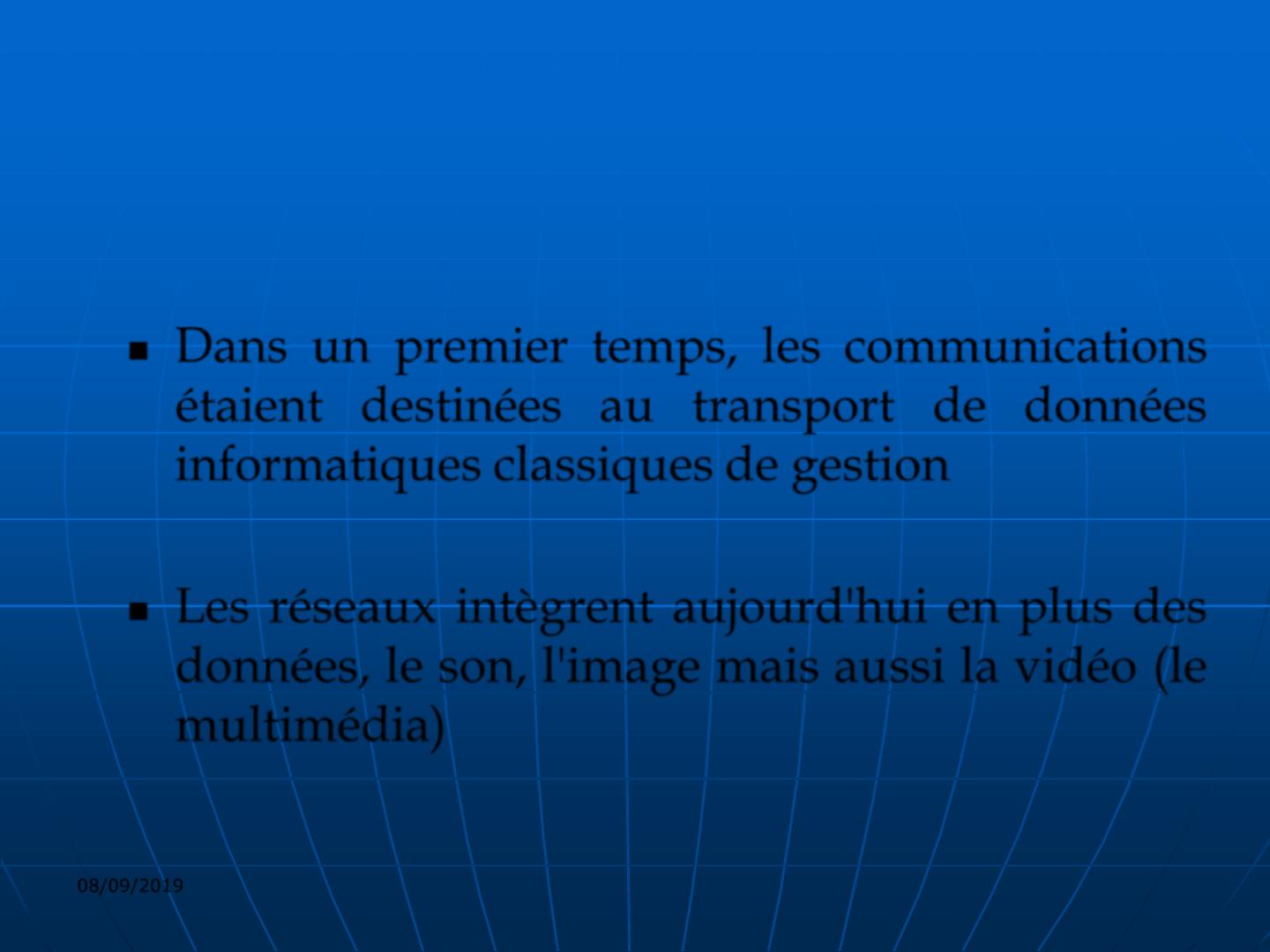

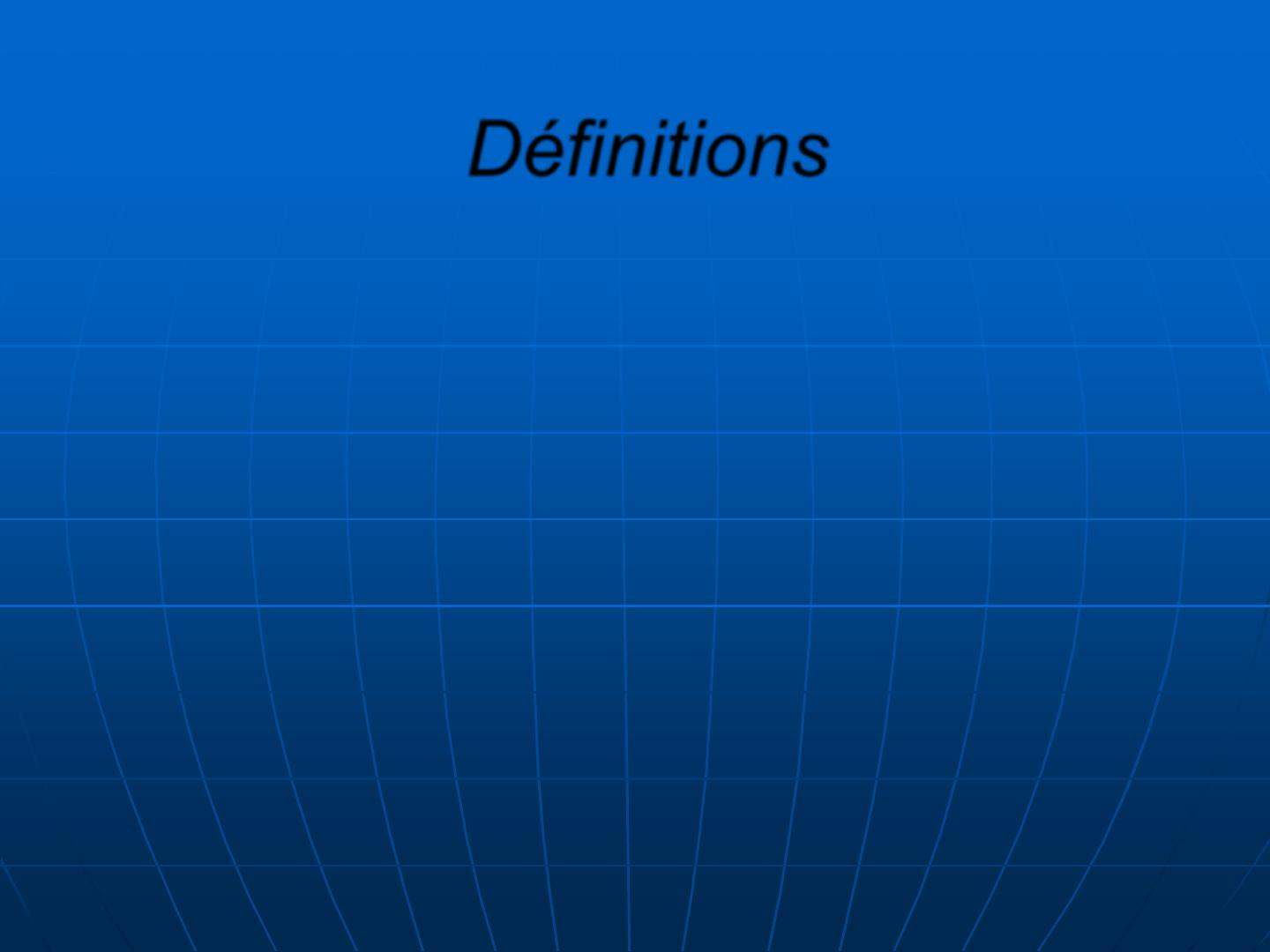

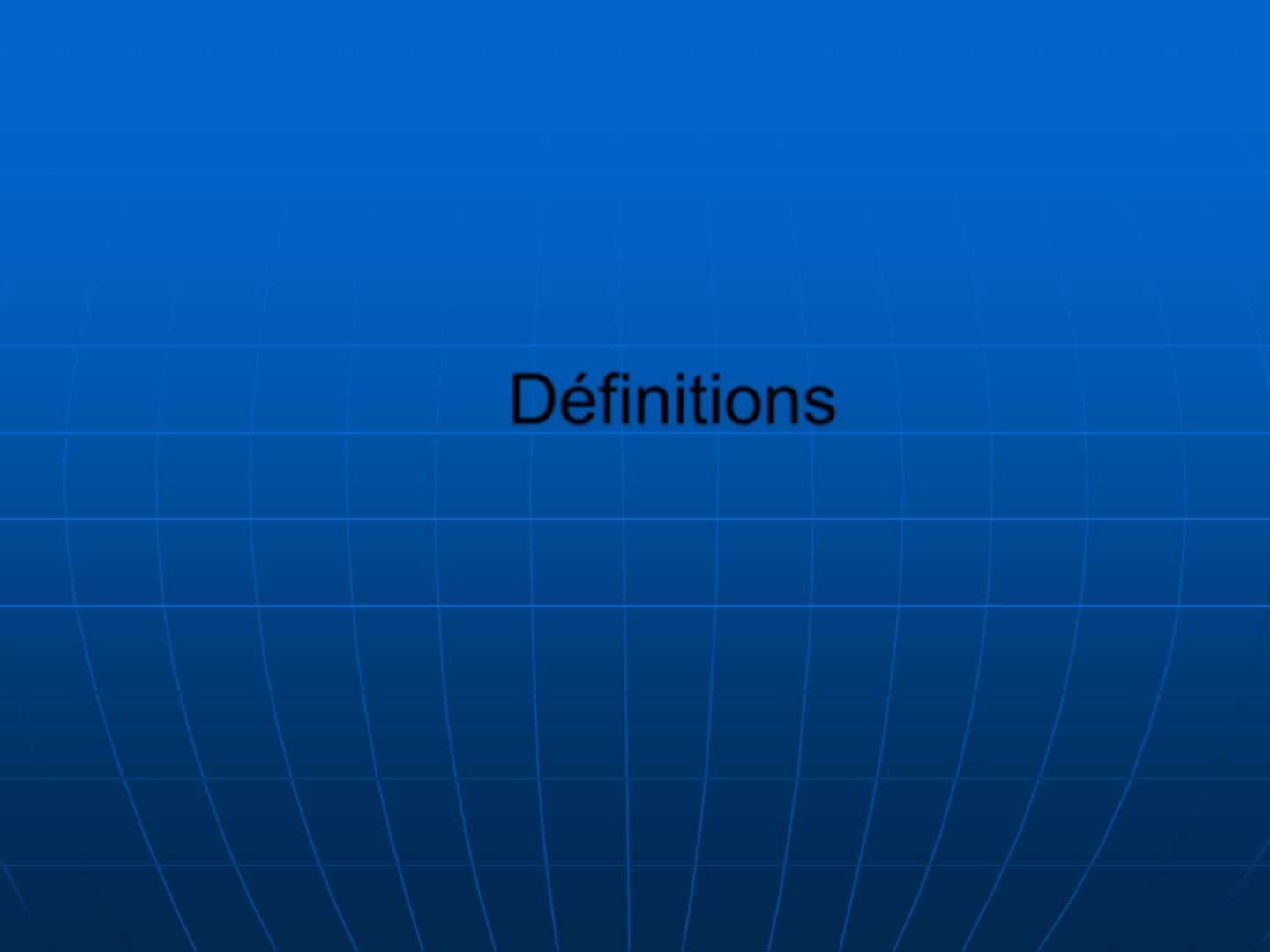

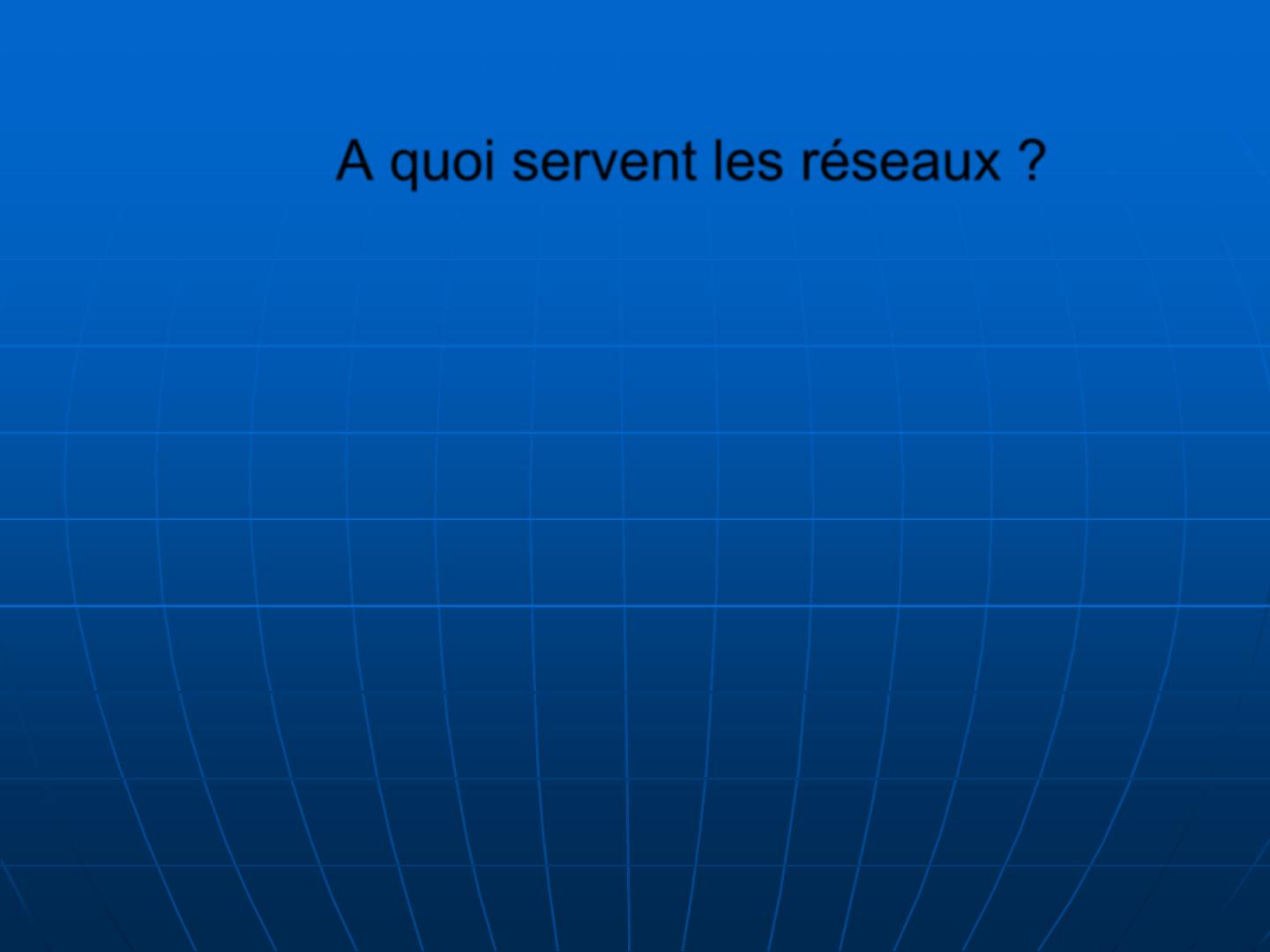

Généralités sur les réseaux Faire communiquer des terminaux distants avec un site central Relier les ordinateurs entre eux Connecter des machines terminales telles que des stations de travail avec leurs serveurs 08/09/2019 Généralités sur les réseaux Dans un premier temps, les communications étaient destinées au transport de données informatiques classiques de gestion Les réseaux intègrent aujourd'hui en plus des données, le son, l'image mais aussi la vidéo (le multimédia) 08/09/2019 Définitions 08/09/2019 Définitions Un réseau (Network) est une collection d’ordinateurs et périphériques connectés les uns aux autres ( deux ordinateurs connectés constituent déjà un réseau). La mise en Réseau (Networking) : mise en œuvre des outils et des tâches permettant de relier des ordinateurs afin qu’ils puissent partager des ressources. 08/09/2019 A quoi servent les réseaux ? Ensemble d ’outils servant à PARTAGER Des informations (fichiers, données, logiciels,…) Des ressources (imprimantes, scanners,…) Communiquer avec des personnes (Courrier électronique) Garantir l’unicité de l’information ( Bases de Données). 08/09/2019 Informatique répartie ou coopérative serveur 08/09/2019 Ordinateurs individuels Schéma d’un réseau 08/09/2019 Types de réseaux Locaux ou LAN (jusque quelques kilomètres) Métropolitains ou MAN (un campus, une ville) Etendus ou WAN (un pays, un continent) 08/09/2019 Réseaux WAN Réseaux d ’entreprise Réseaux mondiaux 08/09/2019 Un réseau nécessite : Services de réseau Médias de transmission Protocoles 08/09/2019 Services réseaux Client 2 types d ’entités Serveur 08/09/2019 Services réseaux Toutes les entités homologues peuvent offrir les mêmes services Egal à égal (poste à poste)ou peer to peer Dominé par le serveur (client serveur) Chaque entité a un rôle clairement défini 08/09/2019 Réseau client /serveur Réseau dans lequel un ou plusieurs ordinateurs doivent être dédiés au rôle de serveur. Ainsi, une machine peut jouer le rôle de serveur de fichiers, une autre de serveur d'impression, une autre enfin de serveur de communication. Les autres machines du réseau sont alors clientes de ces serveurs Netware de Novell, et NT de Microsoft Serveur: en informatique = ordinateur d'un réseau qui peut rendre disponible ses ressources aux autres machines du réseau Client : ordinateur qui dispose de certains logiciels lui permettant d'accéder aux services disponibles sur des serveurs 08/09/2019 Réseau poste à poste Dans les réseaux poste à poste (peer to peer), chaque poste connecté peut mettre ses ressources à la disposition du réseau (il joue alors le rôle de serveur) et bénéficie également des ressources du réseau (en tant que client). Windows for Worksgroups 08/09/2019 Peer-to-peer 08/09/2019 Peer-to-peer 08/09/2019 Peer-to-peer Tout le monde communique avec tout le monde Chacun à son tour peut être client ou serveur Idée : partager des informations 08/09/2019 Sécurité Problème de sécurité Absence d’administrateur 08/09/2019 Le modèle Client-Serveur 08/09/2019 Le modèle Client-Serveur Client et serveur reliés par un réseau Serveurs ==> des ordinateurs puissants Stockage de base de données Serveur web Clients ==> machines simples Des ordinateurs sur le bureau Accès au serveur 08/09/2019 • Par les utilisateurs • Via des requêtes Le modèle ClientServeur 08/09/2019 Médias de transmission Avec fils (ethernet) sans fils (wifi) Un média ne garanti pas la compréhension du message mais son bon acheminement 08/09/2019 Protocole Règles qui permettent aux entités de communiquer Exemple: tcp/ip, ipx 08/09/2019 Système d ’exploitation réseau Les services réseaux 08/09/2019 impression fichiers Identification messagerie applications Base de données Services de fichier Transfert des fichiers contrôle d ’accès, sécurisation Stockage des données, migration d ’un support vers un autre Synchronisation des fichiers Archivage ou sauvegardes 08/09/2019 Nfs samba ftp Services d ’impression Accès multiples sur une seule interface imprimante Limitation du nombre d ’imprimantes Gestion des files d ’attentes liées aux demandes simultanées Partage d’imprimantes spécialisées (vitesse, format, support) Télécopie 08/09/2019 Services d ’applications Exécution de programmes pour des clients Spécialisation des serveurs (calculs complexes, base de données, ...) Evolution plus aisée de la puissance, des capacités de stockage etc… 08/09/2019 Services de base de données Possibilités de stockage de données Accès aux données Présentation décentralisée des données Répartition des tâches et du stockage Contrôle de l ’emplacement physique Réduction des temps d ’accès Reproduction des données Etc... 08/09/2019 A quoi correspondent ces services Ces services correspondent à des logiciels serveurs implantés éventuellement sur des ordinateurs différents Exemples: messagerie web fichiers 08/09/2019 --> sendmail --> apache --> samba Composants de connexions les cartes réseau les câbles réseau les périphériques de communication sans fil Ils favorisent la transmission des données entre les ordinateurs du réseau 08/09/2019 Cartes réseaux 08/09/2019 Exemple Carte réseau INTEL PCI-X 64 bits - 133 Mhz Connecteur et prise réseau 08/09/2019 Cartes réseaux • Constituent l'interface physique entre l'ordinateur et le câble réseau. • Les cartes sont installées dans un connecteur d’extension (slot) situé sur chaque ordinateur et sur chaque serveur,…Pour les portables on utilise des cartes appelées PCMCIA . • Une fois installée, le câble réseau est raccordé au port de la carte pour connecter physiquement l'ordinateur au réseau. Les données qui sont transférées du câble à la carte réseau sont regroupées en paquets. • . 08/09/2019 Cartes réseaux Leurs rôle est de : • Préparer, pour le câble du réseau, les données émises par l’ordinateur. • Transmettre les données vers un autre ordinateur • Contrôler le flux de données entre l’ordinateur et le câble. 08/09/2019 Cartes réseaux Chaque carte réseau possède une adresse unique qui est intégrée aux puces qu'elle contient. Cette adresse est appelée adresse physique ou adresse MAC (Media Access Control). L’IEEE (Institute of Electrical and Electronics Engineers) est un organisme américain qui attribue des plages d’adresses à tous les fabricants de cartes réseaux dans le monde. L’adresse MAC est composée de 6 octets. Les trois premiers octets sont réservés pour identifier le constructeur de la carte réseau, tandis que les trois derniers octets sont gérés par le constructeur. Exemples: HP, 08 00 09 IBM, 08 00 5A 08/09/2019 Rôle de la carte réseau La carte réseau effectue les tâches décrites ci-dessous: Elle reçoit les données du système d'exploitation de l'ordinateur les convertit en signaux électriques pour les transmettre par le biais du câble. Et inversement elle reçoit les signaux électriques du câble et les convertit en données compréhensibles par le système d'exploitation de l'ordinateur. Elle vérifie si les données envoyées par le câble sont bien destinées à l'ordinateur. Elle contrôle le flux des données entre l'ordinateur et le système de câblage. 08/09/2019 Installation de la carte réseau Comment installer la carte réseau ? •Vérifier son nom exact/ Lors de la configuration de la carte réseau, il peut exister divers nom de pilotes similaire et la sélection du pilote approprié est importante. •Eteindre le PC et débrancher son cordon d’alimentation. •Déposer le couvercle du PC et insérer la carte. •Replacer le couvercle du PC et rebrancher le cordon d’alimentation et tous les câbles déconnectés. Allumer le PC et lancer votre système 08/09/2019 Installation de la carte réseau 08/09/2019 Installation de la carte réseau Lors de la configuration de la carte réseau, il vous sera demandé : •Le nom de l’Ordinateur, c’est le nom qui identifie l’ordinateur sur le réseau. Ce nom peut être un nom quelconque (par exemple : User1), mais il doit être différent des noms des autres PC du réseau. •Le groupe de travail ou le Domaine c’est le nom du réseau. Ce nom peut être quelconque, mais une fois choisit, il faut qu’il soit le même pour tous les ordinateurs du réseau. Une fois la procédure est terminée, il faut redémarrer le PC. 08/09/2019 Cartes réseau – les types La carte réseau câblée : La carte réseau BNC pour le câble coaxial La carte réseau RJ45 pour la paire torsadée La carte réseau pour fibre optique La carte TOKEN RING La carte réseau sans fil 08/09/2019 Les câbles Il existe différents type de câbles pour connecter les machines d’un réseau 08/09/2019 Paire torsadée Même câble que pour les téléphones Il existe des câbles à 2 ou 4 paires mais aussi des câbles blindés (STP) ou non blindés (UTP) Défini dans la norme 10 base T Solution économique mais limitée Vitesse de transmission de l’information faible Sensible à l’environnement électromagnétique 08/09/2019 Paire torsadée Un câble à paire torsadée (10baseT) se compose de deux brins isolés de fil de cuivre, torsadés l'un sur l'autre. Il existe deux types de câbles à paire torsadée : le câble UTP (Unshielded Twisted Pair) le câble STP (Shielded Twisted Pair). UTP 08/09/2019 STP Câble UTP - catégories Catégorie 1:Transmission de la Voix mais pas des données, Câble téléphonique traditionnel. Catégorie 2:Transmission Voix et Données, 4MB/s. Il est composé de 4 paires torsadées Catégorie 3:Transmission Voix et Données, 10Mbit/s maximum. Il est composé de 4 paires torsadées Catégorie 4:Transmission Voix et Données ,16Mbit/s maximum. Il est composé de 4 paires torsadées en cuivre Catégorie 5:Transmission Voix et Données, 100Mbit/s maximum. Il est composé de 4 paires torsadées en cuivre 08/09/2019 Câble STP Le câble STP comporte une gaine en fils de cuivre tissés, qui offre une meilleure protection et une plus grande qualité que la gaine des câbles UTP. Chaque brin d'un câble STP comporte également un blindage en aluminium. Ainsi, les données transmises sont bien protégées contre les interférences extérieures, ce qui permet au câble STP de prendre en charge des vitesses de transmission plus élevées sur de plus longues distances que le câble UTP. Pour la connexion à l'ordinateur, les câbles à paire torsadée utilisent des connecteurs de type RJ-45 (Registered Jack 45). Ils sont similaires aux connecteurs RJ-11 (téléphone). 08/09/2019 Câble coaxial Proche du câble qui relie le téléviseur à son antenne Composé d’un câble central entouré d’un isolant, lui-même recouvert d’une tresse métallique, elle-même recouverte d’un isolant Connexions à plus grande distance Néanmoins assez coûteux 08/09/2019 Câble coaxial Il existe deux types de câbles coaxiaux : • le câble ThinNet (10Base2) • et le câble ThickNet (10Base5). Le câble coaxial ThinNet peut transporter un signal sur environ 185 mètres Le câble coaxial ThickNet peut transporter un signal sur environ 500 mètres 08/09/2019 Câble coaxial – la connectique 08/09/2019 08/09/2019 Fibre optique Média véhiculant des impulsions lumineuses (et non pas électromagnétiques) Insensible aux perturbations pouvant affecter les autres supports De très petite taille (0,1mm) La fibre optique permet d’aller jusqu’à 15 km avant que l’information ne subisse de graves détériorations Nécessité de restaurer le signal (tous les km pour le câble coaxial) Du point de vue de la sécurité, pas de génération d’activité électromagnétique - pas de piratage par un récepteur radio Défini dans la norme 10Base F 08/09/2019 Différents types de fibres optique En général 3 types: 08/09/2019 Les plus utilisées sont les 2 premiers: Quels câbles utilise t’on? Câble à paire torsadée Si installation relativement facile, avec des connexions simples aux ordinateurs Câble coaxial Si on veut transmettre les données sur de longues distance Câble à fibres optique Transmission des données sécurisées très rapidement et sur de longues distances. 08/09/2019 Cas à éviter ? Câble à paire torsadée Si le réseau local risque des interférences avec des ondes électromagnétiques qui peuvent interférer avec le signal électrique transporté par le câble. Vous devez transmettre les données très rapidement et sur de longues distances. Câble coaxial Vous devez changer fréquemment les câbles réseau en raison du déplacement des ordinateurs. Câble à fibres optique Problème d’installation et de connectivité correcte avec les périphériques 08/09/2019 . Performances Débit • Nombre de bits par unité de temps 1Kbps = 1000 bps (bits par seconde) 1Mbps = 1.000.000 bps 1 Gbps = 1000 Mbps Latence • Le temps entre l’émission d’un paquet et sa réception 08/09/2019 RTT (Round Trip Time) = temps de l’allerretour Réseaux sans fil Périphériques de communication Connexion à des réseaux à des distances sans l'utilisation de systèmes de câblage standard. Les composants des réseaux sans fil assurent la communication avec les réseaux locaux. un réseau sans fil standard fonctionne pratiquement comme un réseau câblé : une carte réseau sans fil dotée d'un émetteurrécepteur (périphérique transmettant et recevant des signaux analogiques et numériques) est installée dans chaque ordinateur. L'utilisateur communique avec le réseau comme s'il s'agissait d'un ordinateur câblé. 08/09/2019 Réseaux sans fil Deux techniques courantes de transmission sans fil pour un réseau local : 1. 2. 08/09/2019 La transmission infrarouge La transmission radio à bande étroite. Technique infrarouge un faisceau de lumière infrarouge est mis en jeux pour transporter les données entre les périphériques. Pour cette technique Il ne doit y pas avoir d’obstacle entre l'émetteur et le récepteur. En effet, tout objet qui bloquerait le signal infrarouge empêcherait la communication de s'établir. Ces systèmes génèrent des signaux forts, car les signaux de transmission faibles sont sensibles aux interférences des sources lumineuses. 08/09/2019 Transmission radio à bande étroite L'émetteur et le récepteur doivent être réglés sur une certaine fréquence. cette transmission radio ne nécessite pas de visibilité entre l'émetteur et le récepteur, puisqu'elle utilise des ondes radio. Cette technique est sensible aux interférences provenant des objets métalliques et des murs porteurs 08/09/2019 Réseaux sans fil: exemple Systèmes d'interconnexion (Bluetooth) Réseaux locaux (LANs) sans fil Réseaux à large echelle (WANs) sans fil 08/09/2019 Bluetooth Systèmes d'interconnexion • Moniteurs, claviers, souris, imprimantes, scanners... • Le clavier et la souris peuvent être Bluetooth l’un et l’autre ou les deux en même temps. • l’ensemble est relié à l’ordinateur grâce à une clé USB comportant un récepteur Bluetooth Composants reliés par des ondes-courtes radio • Pas des câbles, pas d'installation des pilotes Modèle maître-esclave • Maître : CPU • Esclaves: souris, clavier Téléphone portable La société Ericsson étant l’inventeur du Bluetooth, 08/09/2019 Bluetooth bande de fréquence des 2.4 GHz et permet à deux appareils situés dans deux pièces différentes de se relier La portée est limitée à 100 m et diminue suivant les obstacles rencontrés (murs, etc…) 08/09/2019 Bluetooth 08/09/2019 LANs sans fil IEEE 802.11 Connecter des machines • Bâtiment ou bureau Chaque ordinateur a • Un modem radio • Une antenne Si assez proches => peer-to-peer 08/09/2019 WIFI Le Wi-Fi est une transmission sans fil permettant de relier des ordinateurs portables, des machines de bureau ou tout type de périphérique à une liaison haut débit sur un rayon de plusieurs dizaines de mètres en intérieur (généralement entre une vingtaine et une cinquantaine de mètres) à plusieurs centaines de mètres en environnement ouvert. 3 normes pour le wifi: 802.11a, 802.11b, 802.11g 08/09/2019 Equipements WIFI 1- Stations Elles sont équipées d’une carte réseau sans fil (network interface controller ou wirless adaptater) disponibles sousdifférents formats (PCI, USB, PCMCIA …). 2- Points d’accès Les AP points d’accès (Access Point) font les liens entre le réseau local câblé et le réseau sans fil. La portée annoncée est de 90 à 100 m 08/09/2019 La connectique WIFI 08/09/2019 WANs sans fil Communication par satellite Chaque routeur a une antenne • Écoute l'émission par le satellite • Écoute l'émission d'autres routeurs 08/09/2019
