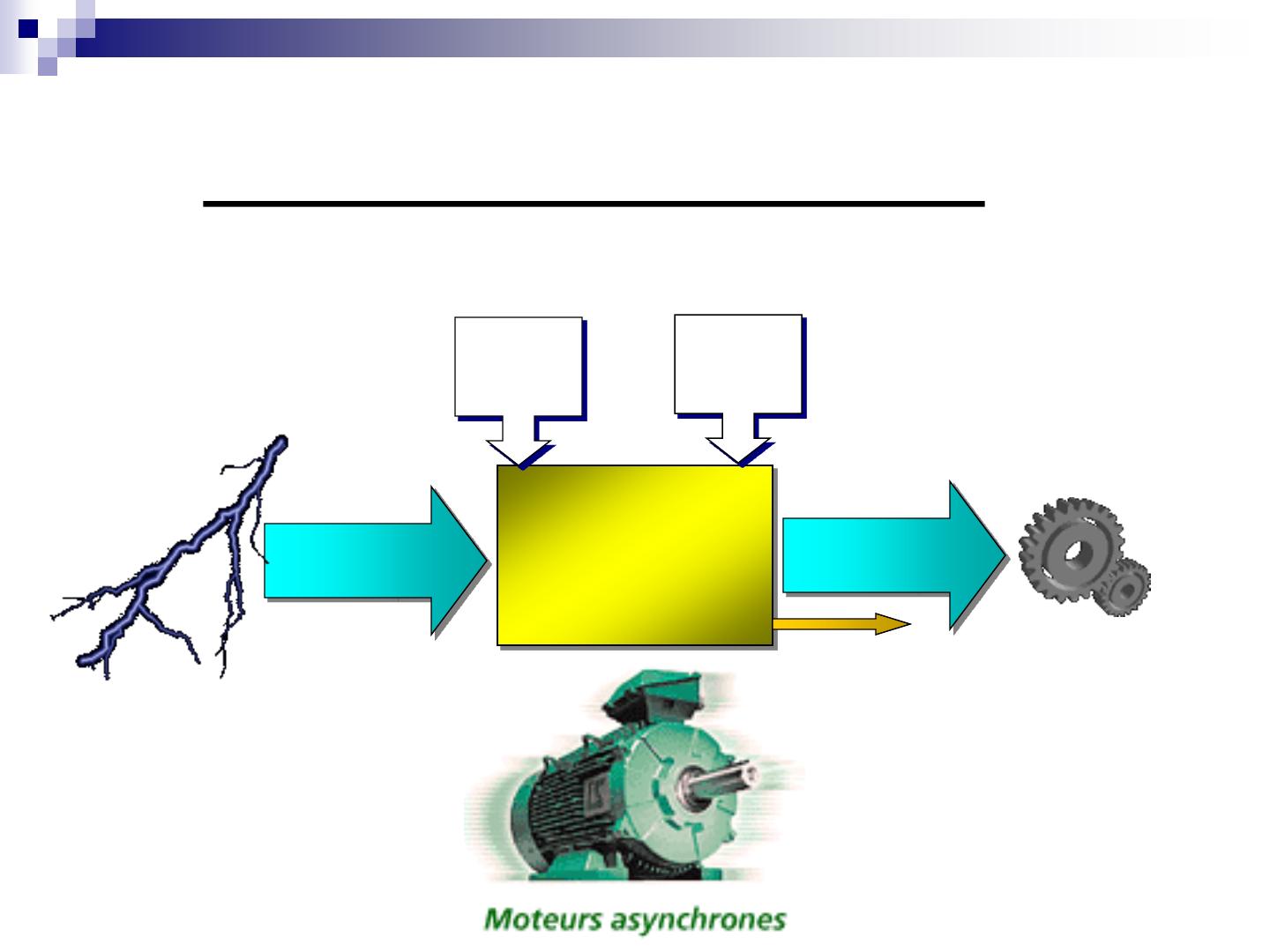

Analyse Fonctionnelle:
W:
Energie
électrique
Energie
électrique
R:
Vitesse
TRANSFORMER
L’ENERGIE
ELECTRIQUE EN
ENERGIE
MECANIQUE
A-0
Energie
Mécanique
Pertes mécaniques +
Pertes Fer + Pertes
Joules

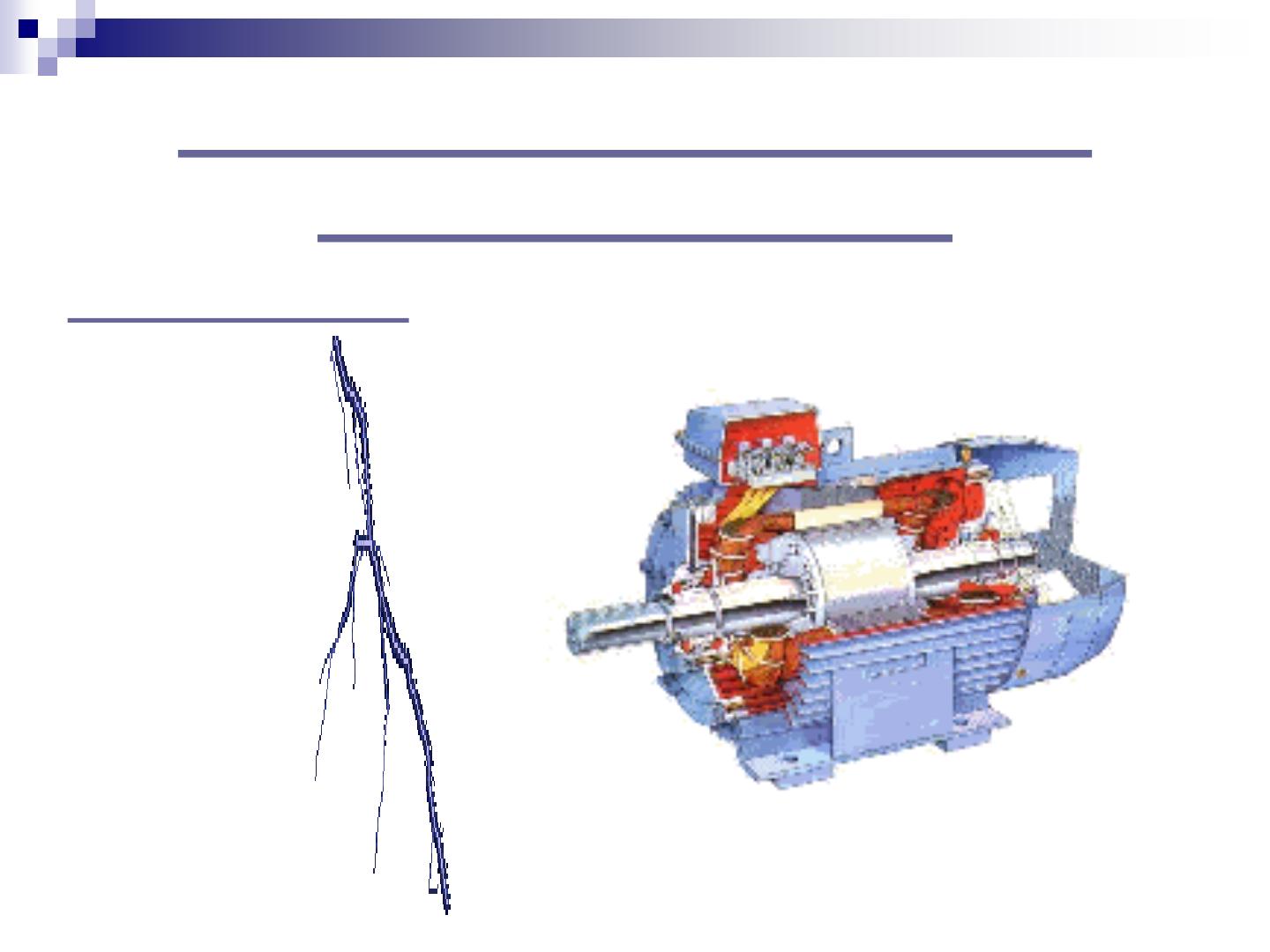

Etude d'un moteur triphasé
asynchrone à cage

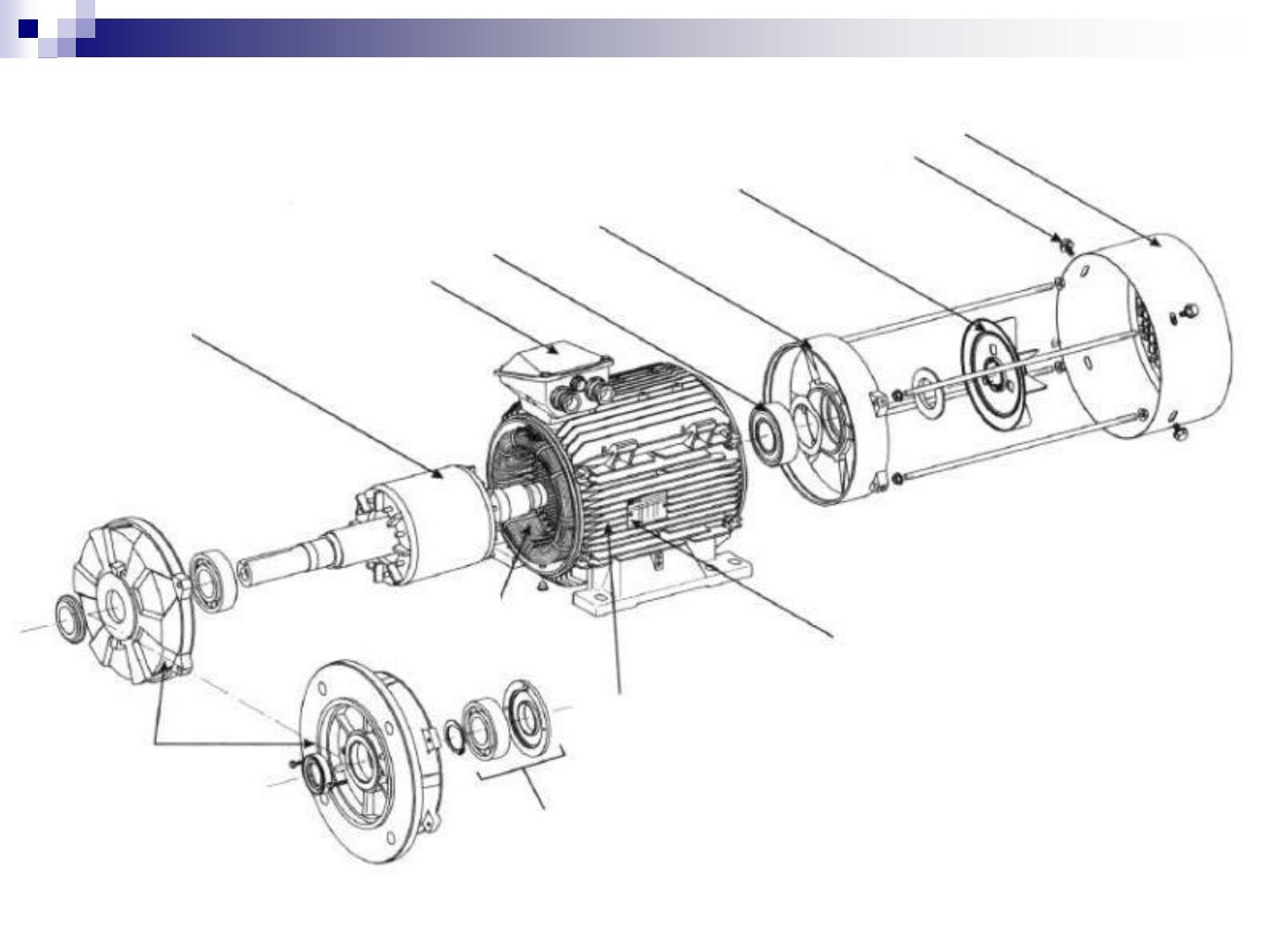

1°) Constitution :
Capot de ventilation
Tige de montage
Ventilateur
Flasque arrière
Roulement arrière
Boite à bornes
Rotor
Stator bobiné
Plaque signalétique
Carter
Flasques
Roulement accouplement
2°) Plaque signalétique
CONSTRUCTEUR
PUISSANCE UTILE
FACTEUR DE PUISSANCE
LEROY - SOMER
FREQUENCE
Mot asyn
Type : LS 132 M
N° : 562895566
3 ~ cos = 0,86
KW : 7,5
Cl : F
t° : 80 K
50 Hz
IP : 55
56 Kg
V : 230 V
I : 28 A
U : 400 V
i : 14,8A
min-1 : 1450
S1
ANGOULEME - FRANCE
MASSE
LEROY - SOMER
Tension d'alimentation
230 V
400 V
U1
V1
W1
U1
V1
W1
W2
U2
V2
W2
U2
V2
Mot asyn
Type : LS 132 M
N° : 562895566
3 ~ cos = 0,86
KW : 7,5
Cl : F
t° : 80 K
50 Hz
IP : 55
56 Kg
V : 230 V
I : 28 A
U : 400 V
i : 14,8A
min-1 : 1450
S1
ANGOULEME - FRANCE
Couplage triangle Couplage étoile
Vitesse de rotation de l'arbre moteur (f = p x n) f = 50 Hz
n : vitesse
(min-1)
p :nbre de pôles
n : vitesse
(min-1)
p :nbre de pôles
2
3000
6
1000
4
1500
8
750

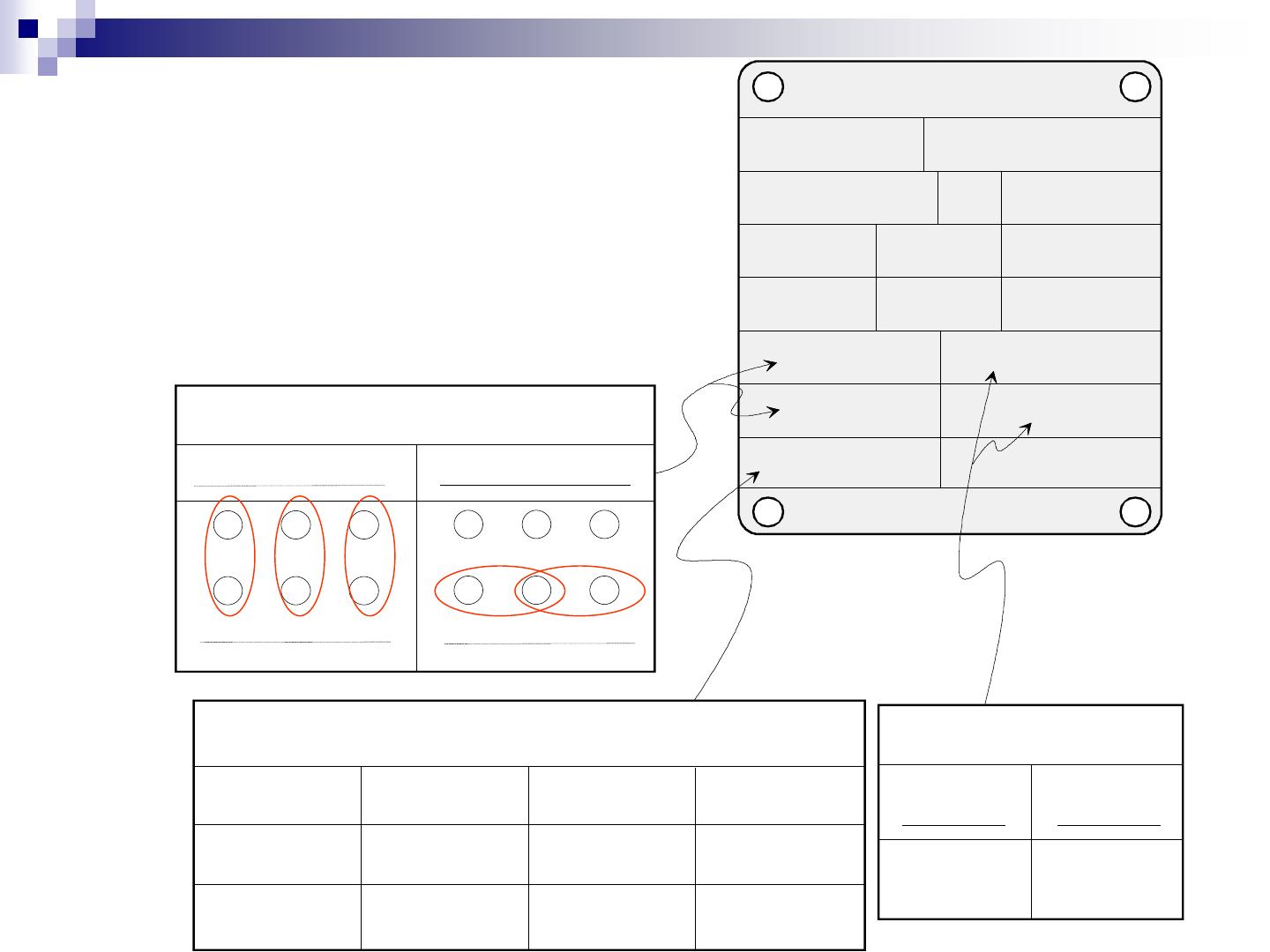

Réglage du
relais Thermique
1ère tension 2ème tension
230 V
400 V
28 A
Ir :..........
Ir 14.8A
:..........
LEROY - SOMER
Mot asyn
Type : LS 132 M
N° : 562895566
3 ~ cos = 0,86
KW : 7,5
Cl : F
t° : 80 K
50 Hz
IP : 55
56 Kg
V : 230 V
I : 28 A
U : 400 V
i : 14,8A
min-1 : 1450
S1
Classe de l'isolant
Classe
Echauffement limite
t° limite
A
60°c
105°c
E
75°c
80°c
115°c
120°c
90°c
125°c
140°c
165°c
B
F
H
ANGOULEME - FRANCE
Indice de protection
Moteur étanche
Moteur fermé
Moteur protégé
IK Indice de protection mécanique
IP 55
IP 44
IP 43
S1 : Service continu
PN
démarrage
6 fois / h
tf
t
au maxi
PN
S3 : intermittent périodique
tf : fonctionnement
tc
tr : repos
tc : cycle
t
tf tr
tc < 10min
S2 : intermittent à démarrage
S4 : intermittent à DM + freinage
PN
P
tc
td : démarrage N
tc
tfr : freinage
t tc < 10min
t
tc < 10min
td t f
td tf
tfr
S1 : Service continu
PN
démarrage
6 fois / h
tf
t
au maxi
S3 : intermittent périodique
tf : fonctionnement
PN
tc
tr : repos
tc : cycle
t
tf tr
tc < 10min
S2 : intermittent à démarrage
S4 : intermittent à DM + freinage
PN
tc
td : démarrage PN
tc
tfr : freinage
²
tc < 10min
t
t
tc < 10min
td tf
td tf
tfr
2.1°) Principe de fonctionnement.
Le stator supporte trois enroulements, décaler de 120 °, alimentés
par une tension alternative triphasée. Ces trois bobines produisent
un champ magnétique variable qui a la particularité de tourner
autour de l'axe du stator suivant la fréquence de la tension
d'alimentation. Ce champ magnétique est appelé Champ tournant.
Le champ tournant statorique vient induire des courants dans le rotor
et leur interaction entraine la rotation du rotor à une fréquence
légérement inférieure à celle du champs tournants
3°) Couplage des enroulements
statoriques du moteur :
3.1 Identification de la position des enroulements du stator
- Ayant à notre disposition un ohmmètre,
* repérez l'emplacement des enroulements
* complétez la plaque à bornes ci-dessous tout en précisant la sortie
de chacun des enroulements.

U1
U2
2ème enroulement

V1
V2
3ème enroulement

W1
W2
1er enroulement
U1
V1
W1
W2
U2
V2
Plaque à bornes
LEROY - SOMER
Le couplage des enroulements
statoriques permet de faire
fonctionner les moteurs
asynchrones sous deux tensions.
Il est fonction de la tension du
réseau et de la tension que peut
supporter les enroulements.
Le couplage est réalisé par une
connexion, à l'aide de barrettes , sur
la plaque à bornes.
Mot asyn
Type : LS 132 M
N° : 562895566
3 ~ cos = 0,86
KW : 7,5
Cl : F
t° : 80 K
50 Hz
IP : 55
56 Kg
V : 230 V
I : 28 A
U : 400 V
i : 14,8A
min -1 : 1450
S1
ANGOULEME - FRANCE
Deux choix sont possibles :
Couplage triangle
U1
U
U1
V1
W1
W2
U2
V2
W2
.....
U
U2
.....
W1
V1
.....
V2
Couplage étoile
U1
U1
V1
W1
W2
U2
V2
V
U
V
V1
.....
U2
V2
..... W2
.....
W1
l'alimentation arrive toujours aux bornes
U1, V1 ,W1
EXERCICES:
Exercices :
Réseau 230V / 400V ; 50 Hz
Moteur 230V / 400V
étoile
triangle
ni l'un
ni l'autre
Réseau 230V / 400V ; 50 Hz
Moteur 400V / 690V
étoile
triangle
ni l'un
ni l'autre
Réseau 130V / 230V ; 50 Hz
Moteur 230V / 400V
étoile
triangle
ni l'un
ni l'autre
4°) Couple moteur :
Td couple de démarrage
TM couple maximal
T courbe du couple moteur
T
Tr couple résistant
TM
Tn couple nominal
Td
Tr
T
Tn
n
T
n
En fonctionnement établi, pour que le système entraîné
par le moteur fonctionne correctement il faut que le
couple moteur T soit égal au couple résistant Tr
Au démarrage lorsque T est supérieur à Tr le moteur
accélère.
En régime établi, T est égal à Tr
4.1°) Différents couples résistants :
1
T
3
2
4
n

1 - Machine centrifuge démarrant en charge
(ventilateur, aspirateur, ...)

2 - Machine à couple constant (levage)

3 - Compresseur
4 - Pompe à hélices
- Transmission démarrant entièrement
à vide (machine outils)
- Machine centrifuge démarrant à vide
(cisaille, broyeur, ...)

5°) Intensité :
L'intensité absorbée par un moteur à vitesse nominale est
relativement constant (Voir plaque signalétique).
Au moment du démarrage, l'intensité de démarrage (Id)
peut être de 3 à 7 fois plus grande qu'en régime normale.
Les constructeurs donnent le rapport Id/In.
VRAI ou FAUX










Le moteur asynchrone fonctionne sur le principes des champs
tournants.
Le champs tournant crée des courants induits.
Le couple fait parti des grandeurs d’entrées d’un moteur.
La tension et le courant absorbé sont des grandeurs d’entrées.
La puissance utile est une grandeur de sortie.
La vitesse de rotation d’un moteur asynchrone est indépendante de
la fréquence d’alimentation.
La vitesse de rotation d’un MAS dépend du nombre de pôles.
Un moteur 230/400 doit être branché en triangle sur un réseau
400/690 V.
Le rotor bobiné est appelé cage d’écureuil.
Les flasques du moteur peuvent servir de fixation.
Exercices du livre Communication
technique et réalisation
PAGE . 36, 37, 38, 39, 40, 41, 42
Fiche technique page 93, 94, 95, 96, 97 et 98
