EYZ 291 : Routeur, novaNet291 Caractéristiques Votre atout en matière d'efficacité énergétique

Fiche technique
96.691
EYZ 291 : Routeur, novaNet291
Votre atout en matière d'efficacité énergétique
Communication novaNet SAUTER, technologie éprouvée des milliers de fois
Caractéristiques
•
•
•
•
•
•
•
Produit des familles de systèmes EY-modulo 2 et EY3600
Dispositif d'accès au bus pour le bus de système novaNet équipé d'une interface RS-232
Paramétrage de EY-modulo 2 et des unités EY3600 avec les applications SAUTER CASE
Pour logiciels de GTB ainsi que toutes visualisations SAUTER novaPro et serveur novaNet OPC
Communication directe entre les unités novaNet et le PC par connexion sérielle
Accès à distance avec « fonction routeur » via modem RS-232
Télésurveillance en « mode Routel » via le modem RS-232 (c'est-à-dire signalisation automatique
des événements)
• Communication via système de bus bifilaire novaNet
• Communication avec les couples d'appareils compatibles R-S232 (modem téléphonique, adaptateur ISDN, commande de puissance, convertisseur fibres optiques, modem radio, etc.)
• Mémoire tampon 1 Mo pour le découplage du comportement dans le temps des interfaces novaNet
et RS-232
EYZ291F001
Caractéristiques techniques
Alimentation électrique
Tension d'alimentation
230 V~, 50/60 Hz
Courant absorbé max.
10 VA
Température de service
0...45 °C (32...113 °F)
Conditions ambiantes
Température de stockage et de trans- -25...70 °C (-13...158 °F)
port
Humidité de l'air
10…90% HR sans condensation
Interface COM (DTE)
Connecteur DB9
novaNet
1 borne a/b, 1 connecteur femelle
RJ-11
Interrupteur DIP
4 (vitesse de transmission en bauds,
fonction Router/Routel)
Poids
0,99 kg (2,2 lb)
Interfaces, communication
Structure constructive
Normes, directives
Conformité CE selon
Indice de protection
IP 20 (EN 60529)
Directive CEM 2004/108/CE
EN 61000-6-1, EN 61000-6-2,
EN 61000-6-3, EN 61000-6-4
Aperçu des types
Type
Description
EYZ291F001
Routeur novaNet
Accessoires
Type
Description
0367862001
Unité de gestion locale – novaNet291 ou moduNet292 1,5 m (4,9 ft)
0367862002
Unité de gestion locale – novaNet291 ou moduNet292 2,9 m (9,5 ft)
0367862003
Unité de gestion locale – novaNet291 ou moduNet292 6,0 m (19,7 ft)
Informations complémentaires
Instructions de montage
Sous réserve de modifications © 2015 Fr. Sauter AG
MV 505463
4.1
1/5
96.691
Fiche technique
Description du fonctionnement
Paramétrage des unités EY3600 et EY-modulo 2 via l'interface RS-232. Équipement d'accès pour les
logiciels des couches de gestion SAUTER novaPro Visualisation et novaNet serveur OPC.
Le routeur novaNet EYZ291F001 sert à la connexion du novaNet EY3600 à un PC (Notebook) via
l'interface COM. La connexion est réalisée, soit directement par l'interface COM du PC, soit par l'intermédiaire d'un modem téléphonique ou par toute autre paire d'appareils commutée ou non et compatible RS-232 (adaptateur ISDN, gestionnaire de lignes, convertisseur fibre optique, modem ligne
spécialisée, modem radio, etc.). Le routeur novaNet comporte une mémoire tampon d'1 Mo destinée
à la déconnexion du comportement dans le temps de novaNet et de l'interface RS-232. La fonctionnalité en numérotation comprend l'appel en amont (accès à distance/mode routeur) ainsi que l'appel
en aval (télésurveillance/mode Routel, c'est-à-dire l'envoi automatique vers l'amont d'événements à
signaler).
Utilisation conforme
Ce produit est conçu uniquement pour l'emploi prévu par le fabricant, décrit à la section « Description
du fonctionnement ».
Le respect de toutes les instructions correspondantes du produit en fait également partie. Les modifications ou transformations ne sont pas autorisées.
Remarques concernant l'étude de projet
• Le routeur novaNet EYZ291F001 est conçu aussi bien pour le montage sur rail DIN EN 50022 que
pour une utilisation portable ou comme appareil de table.
• La version EYZ291F001 est alimenté avec un courant de 230 V~, la version EYZ291F005 avec un
courant de 115 V~.
• Au dos se trouvent, outre le connecteur à froid pour l'alimentation secteur (câble tripolaire P+N+T
impératif) et l'interrupteur secteur, un connecteur DB9 pour la connexion Rs-232, 1 commutateur
DIL pour le routeur ou la sélection du mode Routel, 3 commutateurs DIL pour la sélection du débit
en baud (19200, 38400, 57600) ainsi qu'un connecteur femelle RJ-11 et une borne à vis enfichable
pour le raccordement au novaNet.

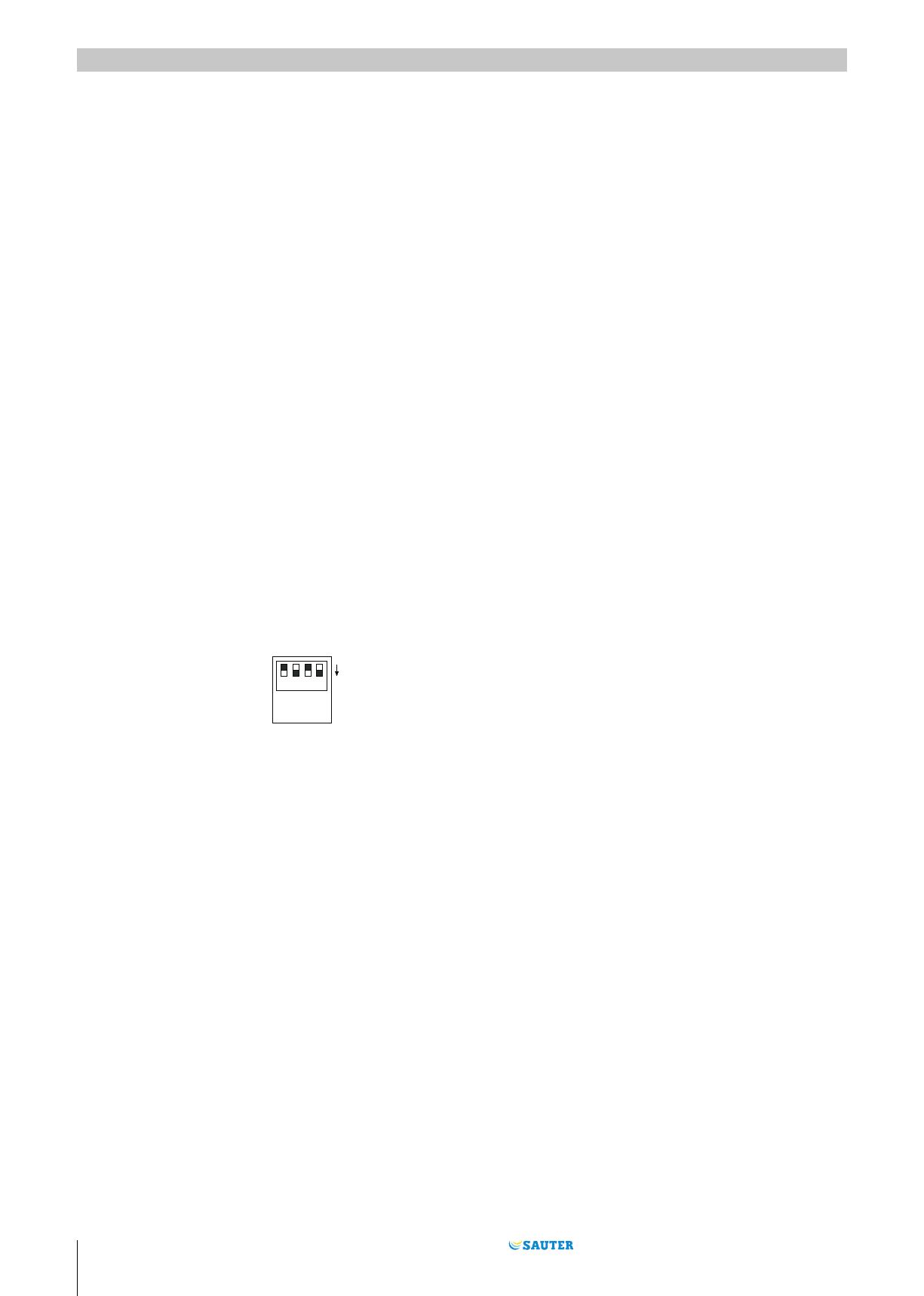

Interrupteurs DIL
on (switch down = on)
Routel
19200
38400
57600
1 2 3 4
Interrupteur 1 = Marche (interrupteur vers le bas) fait basculer le novaNet291 en mode Routel.
Le réglage de l'interrupteur DIL correspondant permet de sélectionner le débit en baud de l'interface
COM (38400 baud recommandés). Si aucun interrupteur de débit en baud n'est réglé, une vitesse de
9600 baud est choisie.
Élimination
Lors de l'élimination, il faut respecter le cadre juridique local actuellement en vigueur.
Vous trouverez des informations complémentaires concernant les matériaux dans la « Déclaration
matériaux et environnement » relative à ce produit.
2/5
4.1
Sous réserve de modifications © 2015 Fr. Sauter AG
96.691
Fiche technique

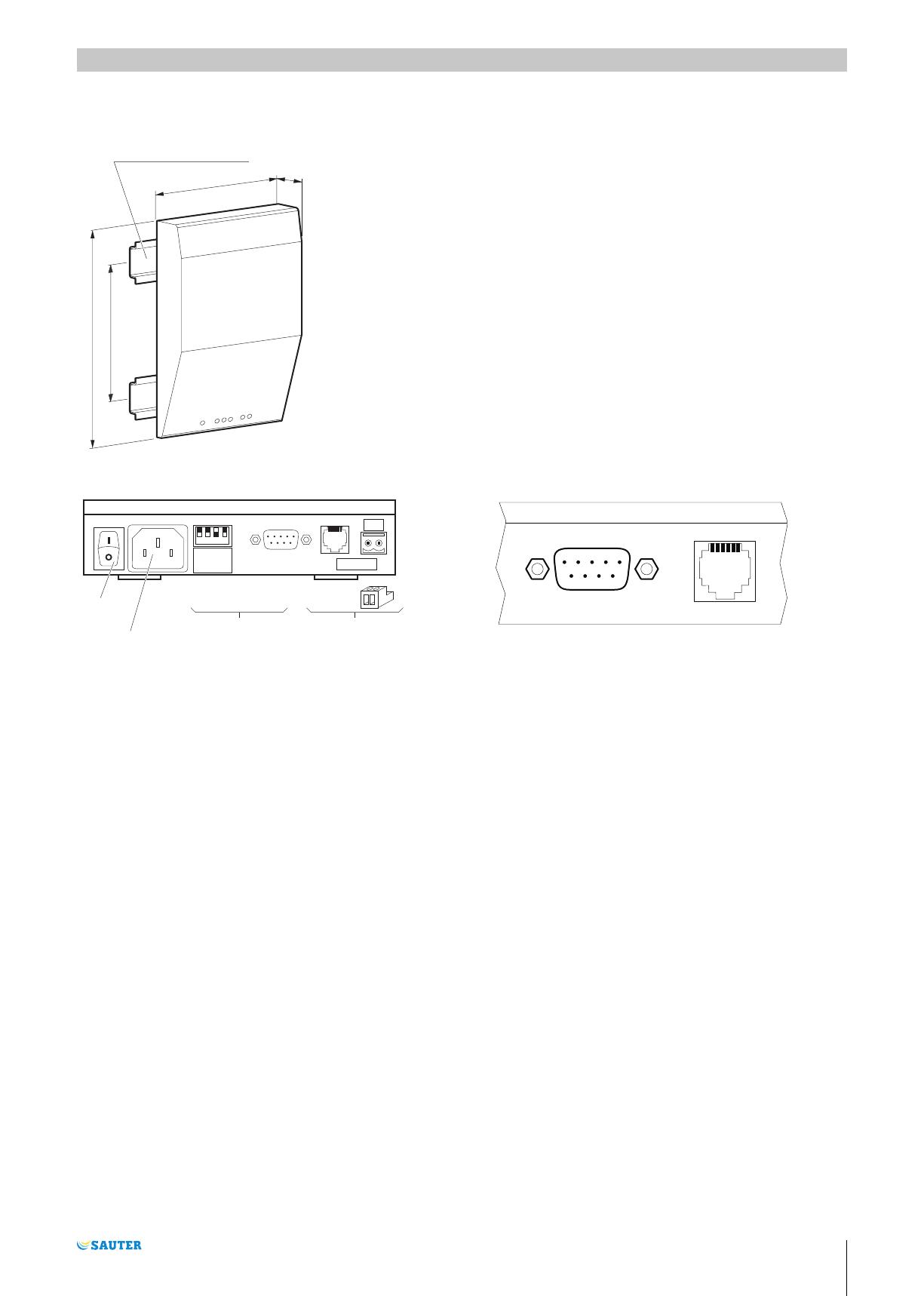

Plan d'encombrement
DIN-3F 35 mm
EN 50022 - 35x7,5/35x15
)
no va N
et
no va N R ec ei ve
et
no va N S en d
et Fa ul
t
DSR
DCD
Po w er
242 (9.53")
176 (6.93")
1 5 3 (6 ")
45
( 1 .7 7 "
Schéma de raccordement
DB9 Male
Routel
19200
38400
57600
1 2 3 4
a b
OFF
ON
ON/OFF
Baud
novaNet
DB9
RS232
EYZ 291 F001
230 V~, 10 VA (SI1=T80 mA/ 250 V~)
EYZ 291 F005
115 V~, 10 VA (SI1=T160 mA/ 250 V~)
RJ11 6/6
novaNet
EYZ 291
1 DCD (IN)
2 RD (IN)
3 TD (OUT)
4 DTR (OUT)
5 GND
6 DSR (IN)
7 RTS (OUT)
8 CTS (IN)
9 RI (IN)
1 2 3 4 5
123456
6 7 8 9
B06705a

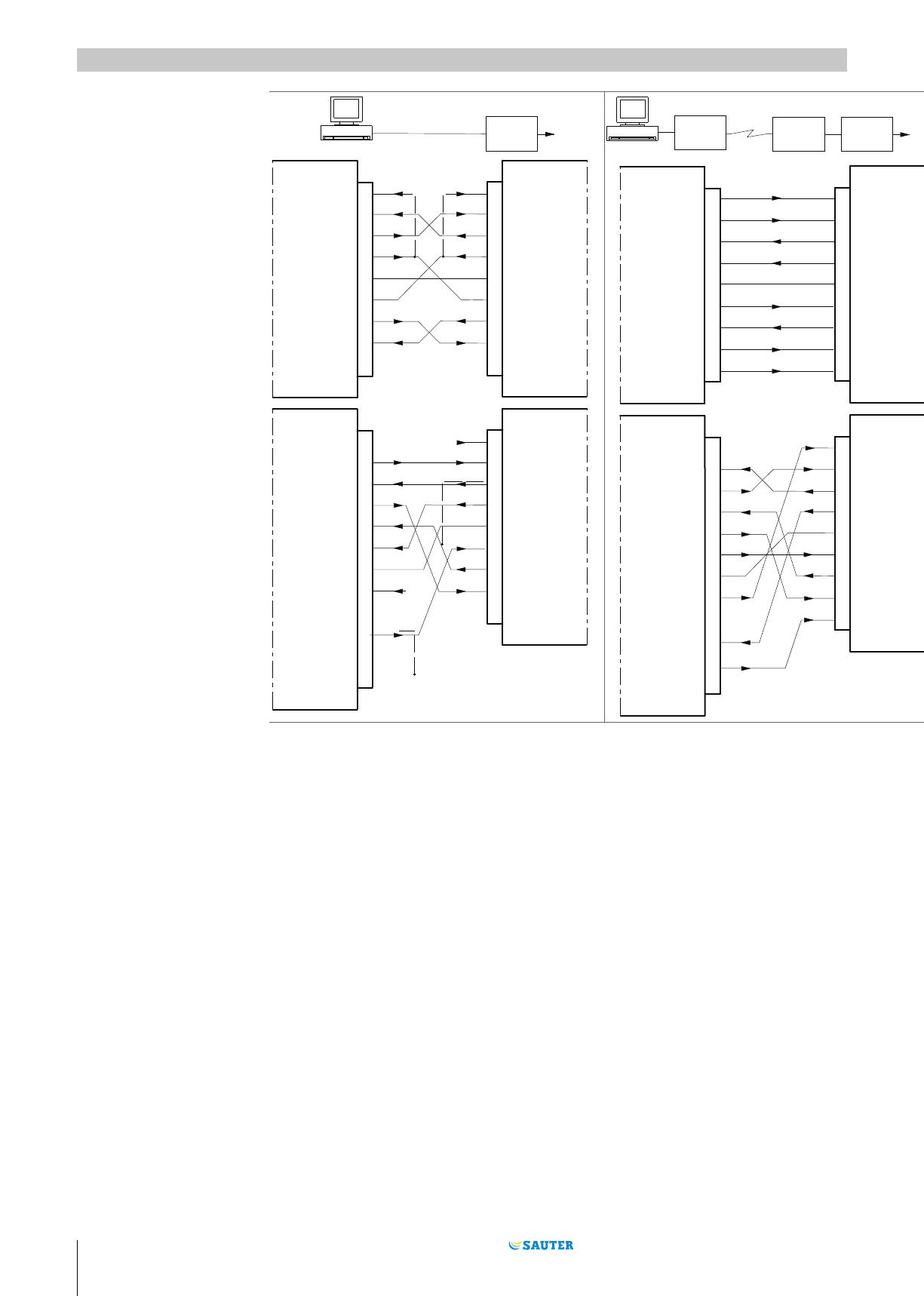

Câblage
Attention :
L'affectation des bornes du connecteur RS-232 est définie selon DTE (Data Terminal Equipment).
C'est-à-dire qu'il faut utiliser des câbles croisés pour le raccordement à un PC (=DTE).
• Croisement selon schéma ci-dessous.
• Tous les « câbles null-modem » ne conviennent pas.
• Un câble non croisé (celui fournit avec le modem) sert au raccordement du modem.
Sous réserve de modifications © 2015 Fr. Sauter AG
4.1
3/5
96.691
Fiche technique
EYZ 291
novaNet
Modem
Modem
DB9 - DB9
PC
(DTE)
1 DCD
2
3
4
DB9
Male
5
6
7
8
RD
RD
TD
TD
DTR
DTR
GND
GND
DSR
DSR
RTS
RTS
CTS
CTS
EYZ 291
(DTE)
2
Modem
(DCE)
2
3
3
4
5
1
4
DB9
Male
DB9
Female
6
5
6
7
7
8
8
RI 9
9
DCD
2
3
4
DB25
Male
5
6
7
8
.
.
.
20
.
.
.
.
DCD
RD
RD
TD
TD
DTR
DTR
GND
GND
DSR
DSR
RB
RB
CTS
CTS
RI
DB25 - DB9
RI
1
2
3
4
5
DB9
Male
6
7
8
9
TD
RD
RD
TD
RTS
DTR
CTS
GND
DSR
DSR
GND
RTS
DCD
CTS
RI
DTR
1
EYZ 291
(DTE)
2
Modem
(DCE)
2
3
3
4
5
6
7
8
9
DB9
Male
4
DB25
Female
DCD
1
5
6
7
8
.
.
.
20
.
TD
RD
RD
TD
RTS
DTR
CTS
GND
DSR
DSR
GND
RTS
DCD
CTS
RI
1
3
4
5
6
7
8
9
DTR
22 RI
.
.
Application
• Clip-On-PC : Accès au réseau d'UGL avec PC de commande ne disposant pas d'emplacement
ISA.
• Accès à distance (mode routeur) : Accès à novaNet depuis un PC de commande via tous les
types de réseaux raccordés ou non raccordés, grâce à l'insertion de deux DCE (p. ex. accès au
modem via le réseau téléphonique, mais aussi accès via adaptateur ISDN, convertisseur fibre optique, serveur COM, modem CATV, modem radio, etc.).
• Télésurveillance (mode Routel) : Des îlots distants signalent des « évènements remarquables »
(paramétrés par novaPro32), via un réseau raccordé à un poste opérateur central.
4.1
EYZ 291
(DTE)
2
Les câbles indiqués en haut dans les accessoires servent à la connexion à l'UGL au moyen de câbles RJ-11/RJ-12.
L'adresse du PC est définie au moyen du logiciel de l'EY3600. Le domaine d'adresses réservé pour
la couche de gestion PC avec routeur comprend le domaine de 31744 à 31999, et pour la couche de
gestion PC avec Routel, le domaine de 32512 à 32767. Voir manuel 7000991.001.
4/5
EYZ 291
(DTE)
DB25 - DB9
DCD
1
no
DB9 - DB9
DCD 1
9 RI
PC
(DTE)
EYZ 291
Sous réserve de modifications © 2015 Fr. Sauter AG
DB9
Male
Fiche technique
96.691

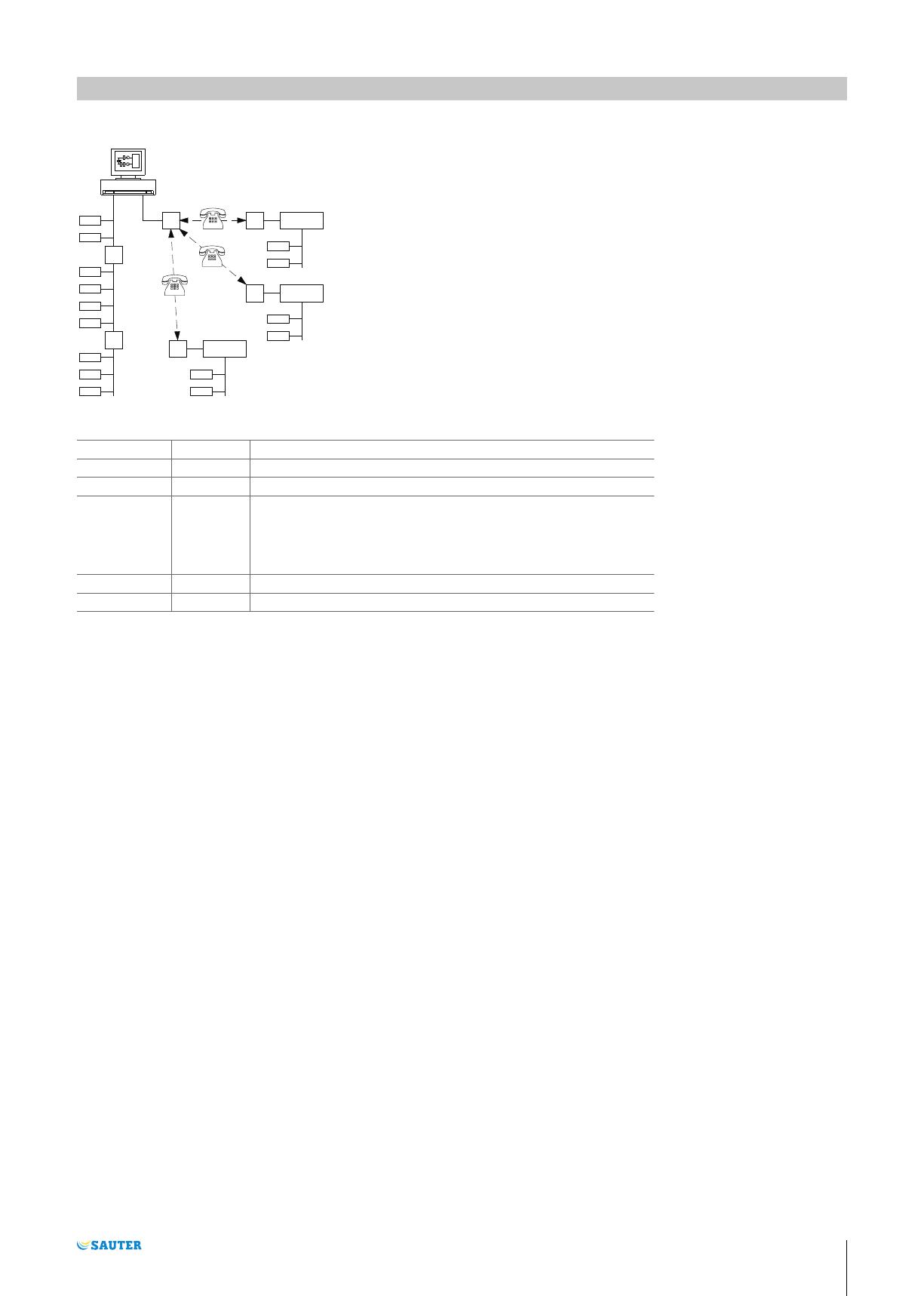

Topologie télésurveillance (mode Routel)
novaPro32
M
M
M
EYZ 291
M
EYZ 291
EYZ 291
Affichage par voyant LED et diagnostic
Power
Vert
Tension secteur présente
novaNet Receive Jaune
Clignote irrégulièrement, tant que des télégrammes circulent sur le novaNet
novaNet Send
Jaune
Clignote lorsque le routeur novaNet envoie des télégrammes à l'UGL.
novaNet Fault
Rouge / jaune Affichage de défauts de novaNet, p. ex. :
défaut à la terre (chaque pôle)
tension perturbatrice CC ou CA
> 50 % des UGL n'ont pas d'alimentation.
(LED rouge pour : a < 3,74 V, a > 8,88 V, b < 1,11 V, b > 6,22 V)
DSR
Vert
État opérationnel du modem ou du PC connecté au routeur (DTR croisé).
DCD
Vert
Message « connecté » (en ligne) d'un modem raccordé.
