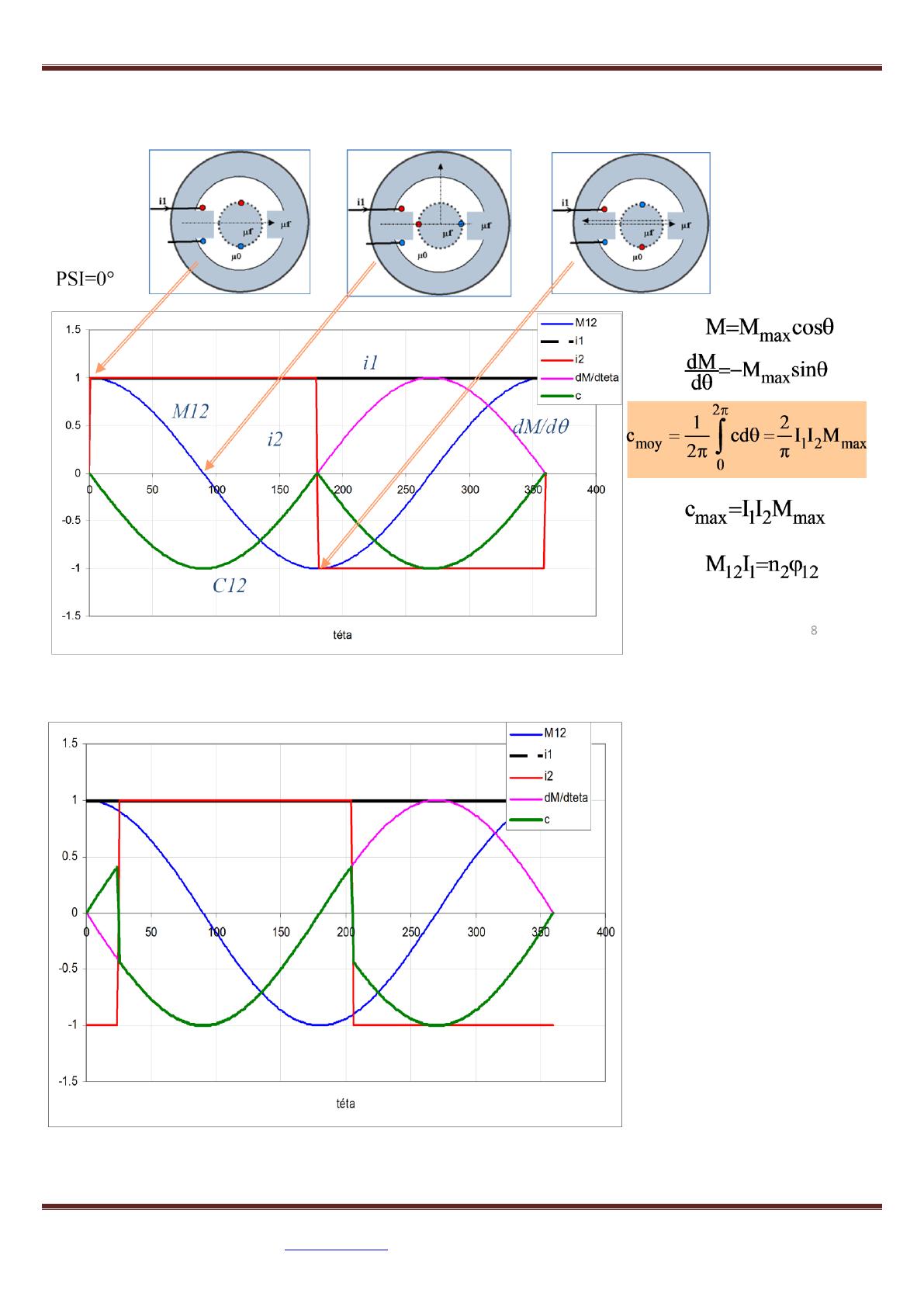

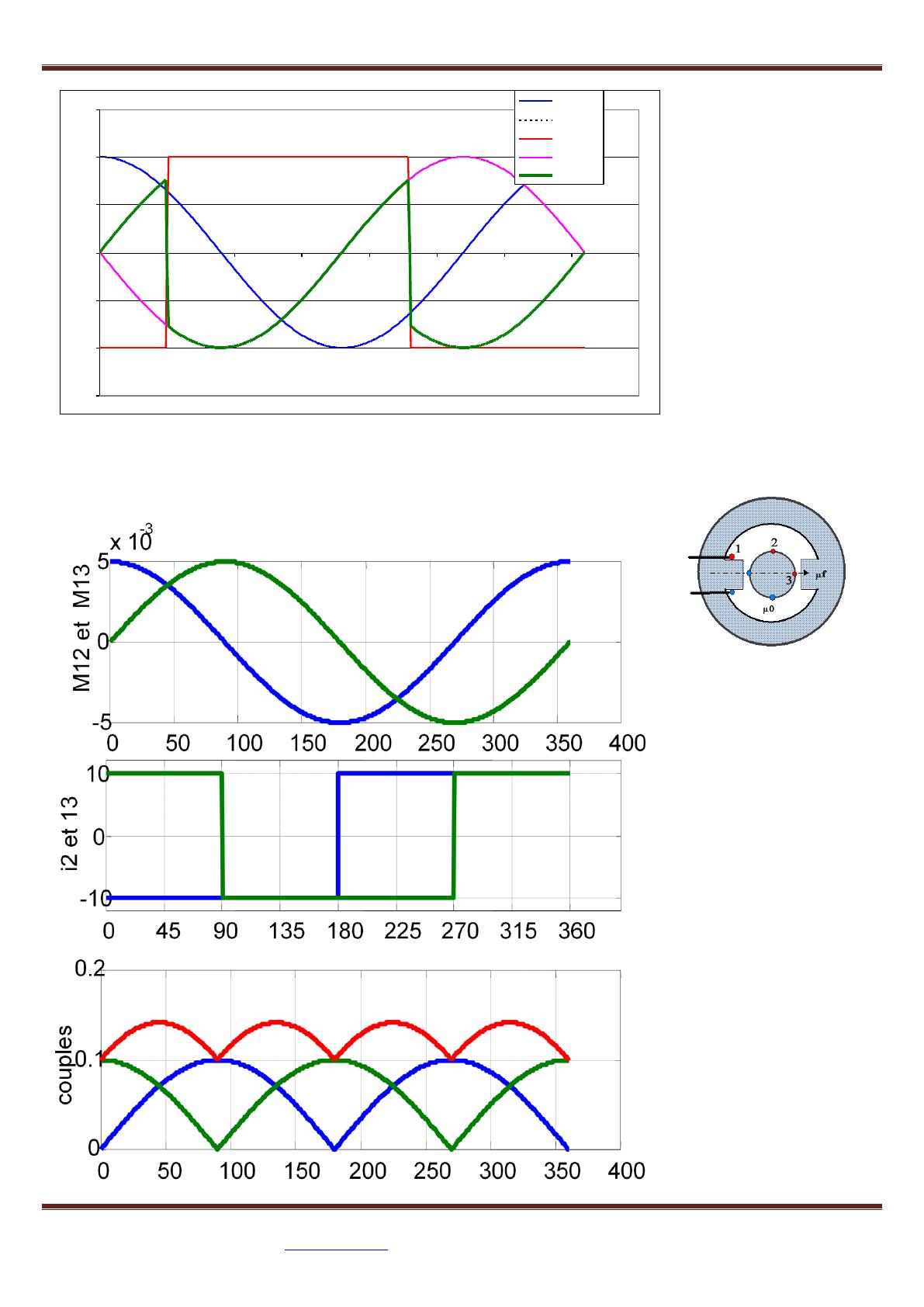

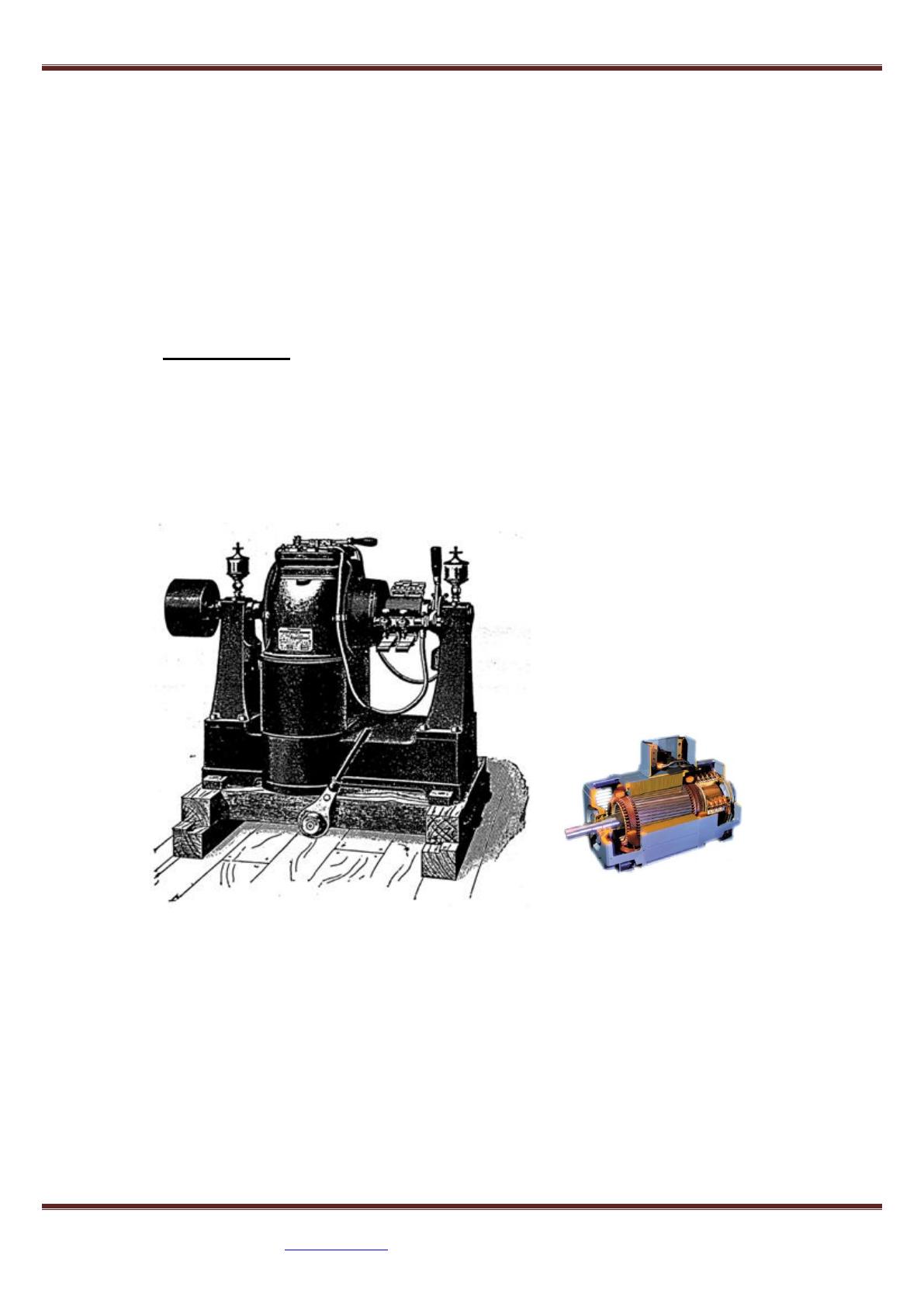

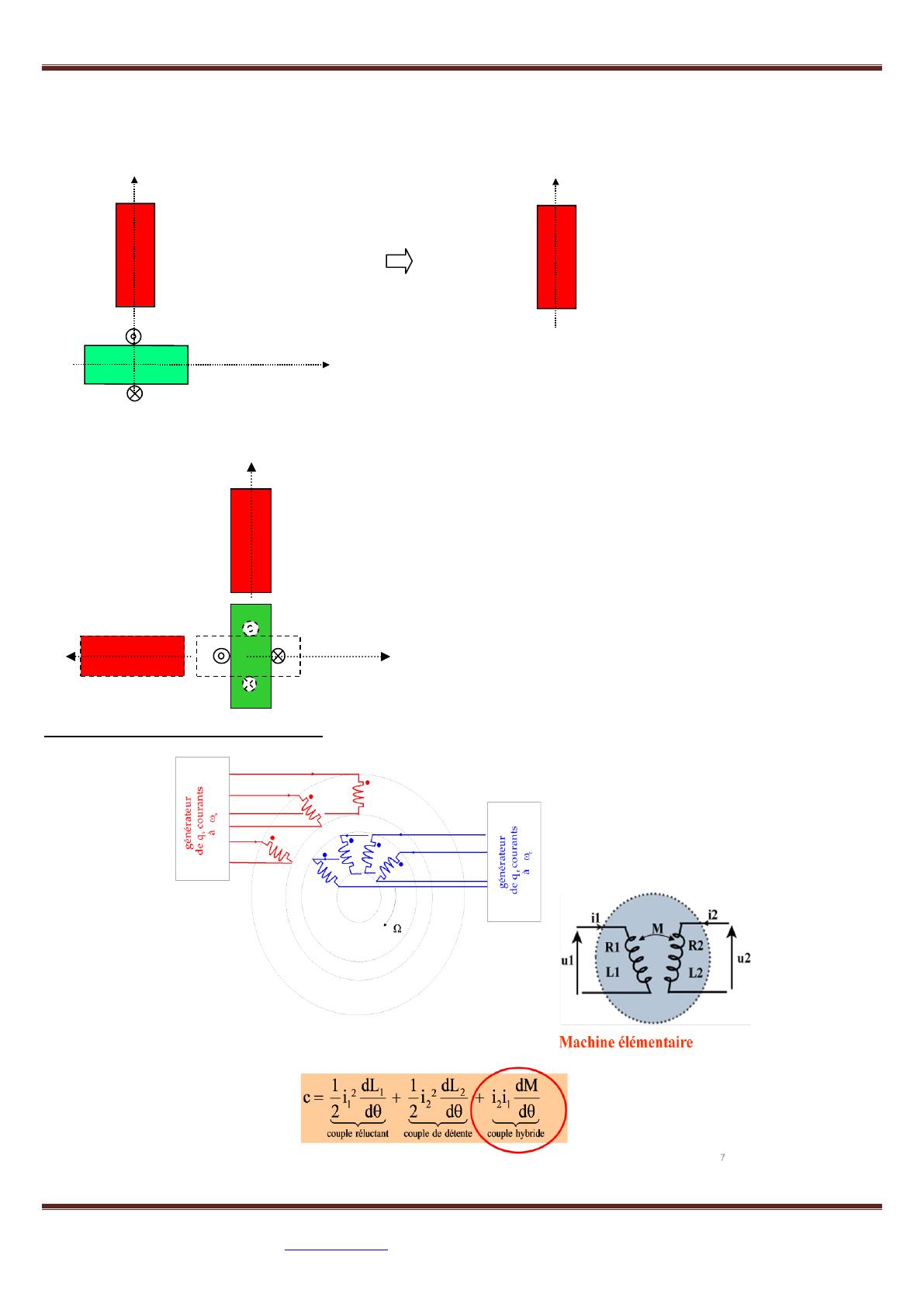

MACHINE A COLLECTEUR MECANIQUE 17.10.10 Conversion électromécanique d’énergie Partie 2 Machine à collecteur mécanique Préparation Agrégation Génie Electrique / T J_L Bibliographie : Hamid BEN AHMED, Alain CUNIERE , Philippe LE BRUN Page 1 MACHINE A COLLECTEUR MECANIQUE 17.10.10 SOMMAIRE 1/ Principe général et conditions de fonctionnement 2/ Inducteur 2.1/ Inducteur bobiné 2.2/ Inducteur à aimants permanents 3/ Induit et collecteur Principe Induits élémentaires Induit réel Les différents types de bobinage d’induit Calcul d’un bobinage d’induit 4/ Fem et réaction magnétique d’induit (RMI) 5/ Chutes de tension 6/ Problèmes liés à la commutation et solutions 7/ Modélisation en régime permanent Différents mode d’excitation Equations générales et modèles électriques Fonctionnement en générateur Fonctionnement en moteur 8/ Détermination expérimentale des paramètres 9/ Le moteur universel Préparation Agrégation Génie Electrique / T J_L Bibliographie : Hamid BEN AHMED, Alain CUNIERE , Philippe LE BRUN Page 2 MACHINE A COLLECTEUR MECANIQUE 17.10.10 1/ Principe général et conditions de fonctionnement a/ Machine à 1 spire mobile S Be Be N N S S N Bi S N Bi b/ Machine à 2 spires mobiles Be1 Be2 Machine à deux sources d’alimentation Préparation Agrégation Génie Electrique / T J_L Bibliographie : Hamid BEN AHMED, Alain CUNIERE , Philippe LE BRUN Page 3 MACHINE A COLLECTEUR MECANIQUE 17.10.10 c/ Machine élémentaire (1spire) d/ Décalage de l’alimentation Ψ=25° Préparation Agrégation Génie Electrique / T J_L Bibliographie : Hamid BEN AHMED, Alain CUNIERE , Philippe LE BRUN Page 4 MACHINE A COLLECTEUR MECANIQUE 17.10.10 M12 1.5 i1 i2 1 dM/dteta c 0.5 Ψ=25° 0 0 50 100 150 200 250 300 350 400 -0.5 -1 -1.5 e/ Machine à 2 spires Préparation Agrégation Génie Electrique / T J_L Bibliographie : Hamid BEN AHMED, Alain CUNIERE , Philippe LE BRUN Page 5 MACHINE A COLLECTEUR MECANIQUE 17.10.10 f/ Machine à 4 spires Couple machine C= Préparation Agrégation Génie Electrique / T J_L Bibliographie : Hamid BEN AHMED, Alain CUNIERE , Philippe LE BRUN Page 6 MACHINE A COLLECTEUR MECANIQUE 17.10.10 2/ Constitution Préparation Agrégation Génie Electrique / T J_L Bibliographie : Hamid BEN AHMED, Alain CUNIERE , Philippe LE BRUN Page 7 MACHINE A COLLECTEUR MECANIQUE 17.10.10 Structure MCC faible et moyenne puissance Préparation Agrégation Génie Electrique / T J_L Bibliographie : Hamid BEN AHMED, Alain CUNIERE , Philippe LE BRUN Page 8 MACHINE A COLLECTEUR MECANIQUE 17.10.10 Structure MCC forte puissance (1) : Induit avec ses encoches recevant les conducteurs en cuivre (absents ici) perforés axialement pour son refroidissement (2) : Collecteur (3) : Ensemble porte-balais/balais (4) : Trappe de visite pour la maintenance (5) : Pôles inducteurs feuilletés vissés sur l’induit (6) : Moto ventilation (généralement MAS réseau) (7) : système de fixation par pattes Préparation Agrégation Génie Electrique / T J_L Bibliographie : Hamid BEN AHMED, Alain CUNIERE , Philippe LE BRUN Page 9 MACHINE A COLLECTEUR MECANIQUE 17.10.10 3/ Inducteur 4/ Induit et collecteur Préparation Agrégation Génie Electrique / T J_L Bibliographie : Hamid BEN AHMED, Alain CUNIERE , Philippe LE BRUN Page 10 MACHINE A COLLECTEUR MECANIQUE 17.10.10 a/ Principe générale Fonctionnement à vide Fonctionnement à charge Couple Be Bi Préparation Agrégation Génie Electrique / T J_L Bibliographie : Hamid BEN AHMED, Alain CUNIERE , Philippe LE BRUN Page 11 MACHINE A COLLECTEUR MECANIQUE 17.10.10 Balais-collecteur Préparation Agrégation Génie Electrique / T J_L Bibliographie : Hamid BEN AHMED, Alain CUNIERE , Philippe LE BRUN Page 12 MACHINE A COLLECTEUR MECANIQUE 17.10.10 b/ Différents type de bobinage Préparation Agrégation Génie Electrique / T J_L Bibliographie : Hamid BEN AHMED, Alain CUNIERE , Philippe LE BRUN Page 13 MACHINE A COLLECTEUR MECANIQUE 17.10.10 c / Technologie de bobinage d/ Deux types de bobinage Préparation Agrégation Génie Electrique / T J_L Bibliographie : Hamid BEN AHMED, Alain CUNIERE , Philippe LE BRUN Page 14 MACHINE A COLLECTEUR MECANIQUE 17.10.10 5/ Réaction magnétique d’induit Préparation Agrégation Génie Electrique / T J_L Bibliographie : Hamid BEN AHMED, Alain CUNIERE , Philippe LE BRUN Page 15 MACHINE A COLLECTEUR MECANIQUE 17.10.10 Préparation Agrégation Génie Electrique / T J_L Bibliographie : Hamid BEN AHMED, Alain CUNIERE , Philippe LE BRUN Page 16 MACHINE A COLLECTEUR MECANIQUE 17.10.10 6/ Autres chutes de tension Préparation Agrégation Génie Electrique / T J_L Bibliographie : Hamid BEN AHMED, Alain CUNIERE , Philippe LE BRUN Page 17
