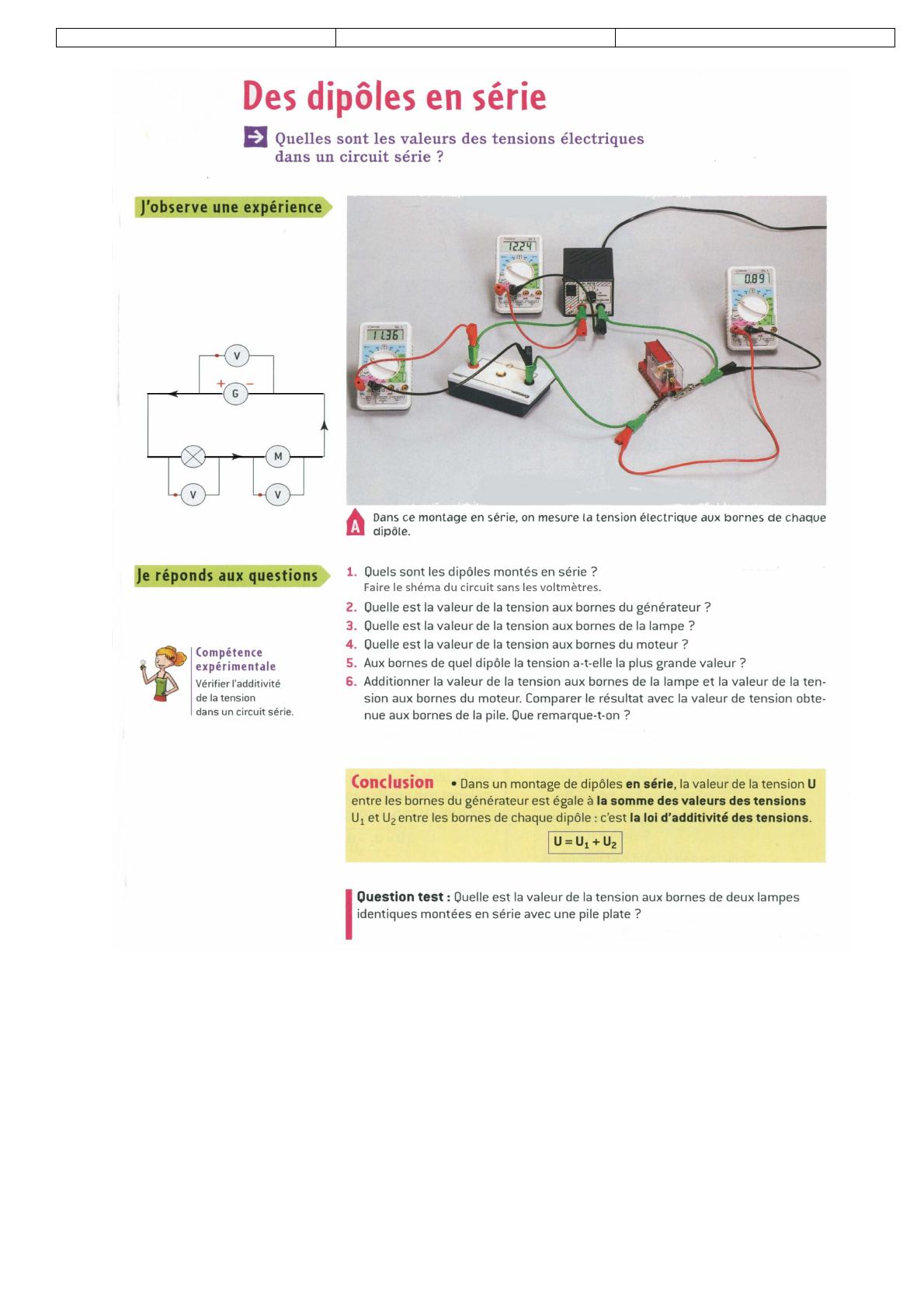

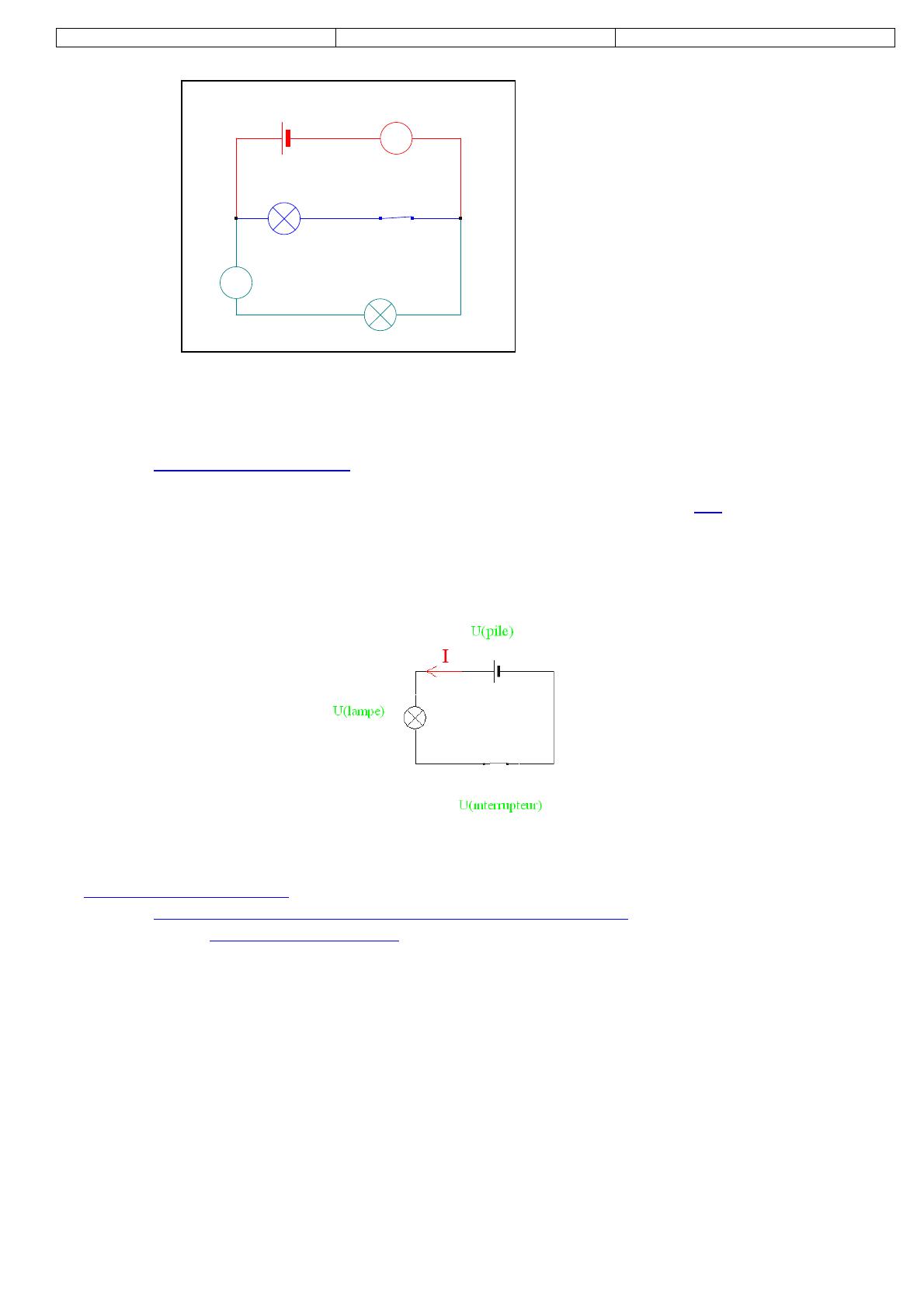

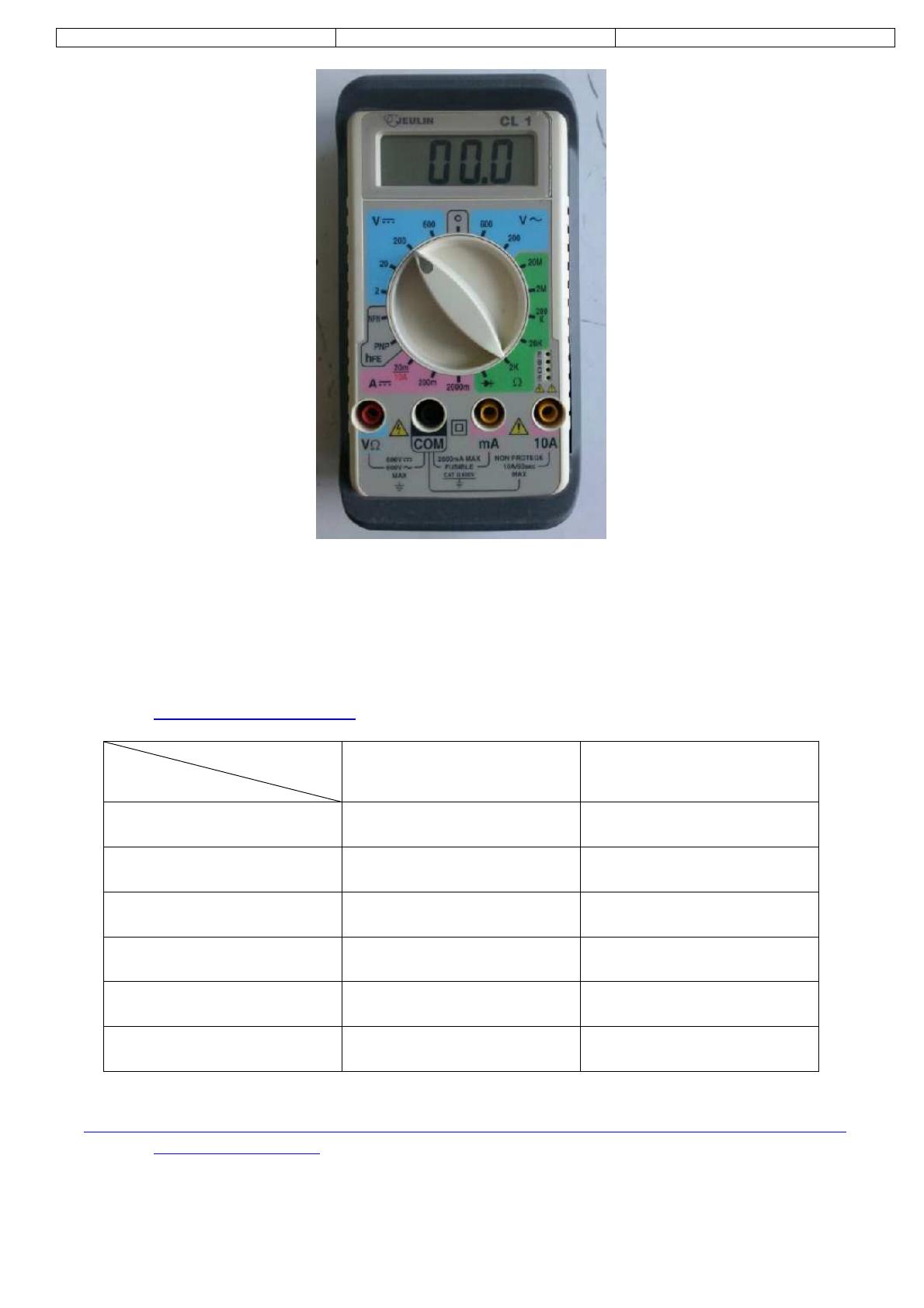

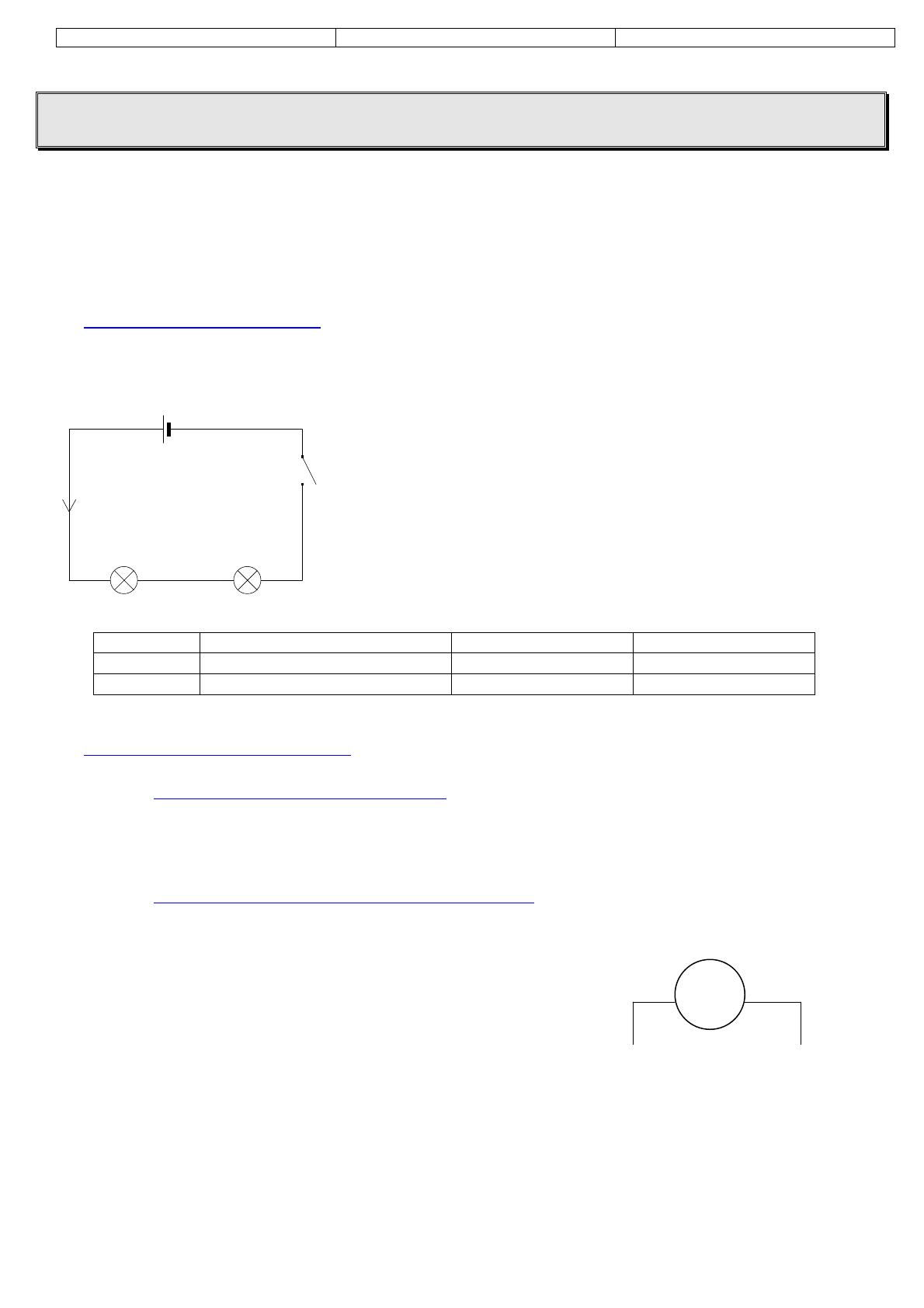

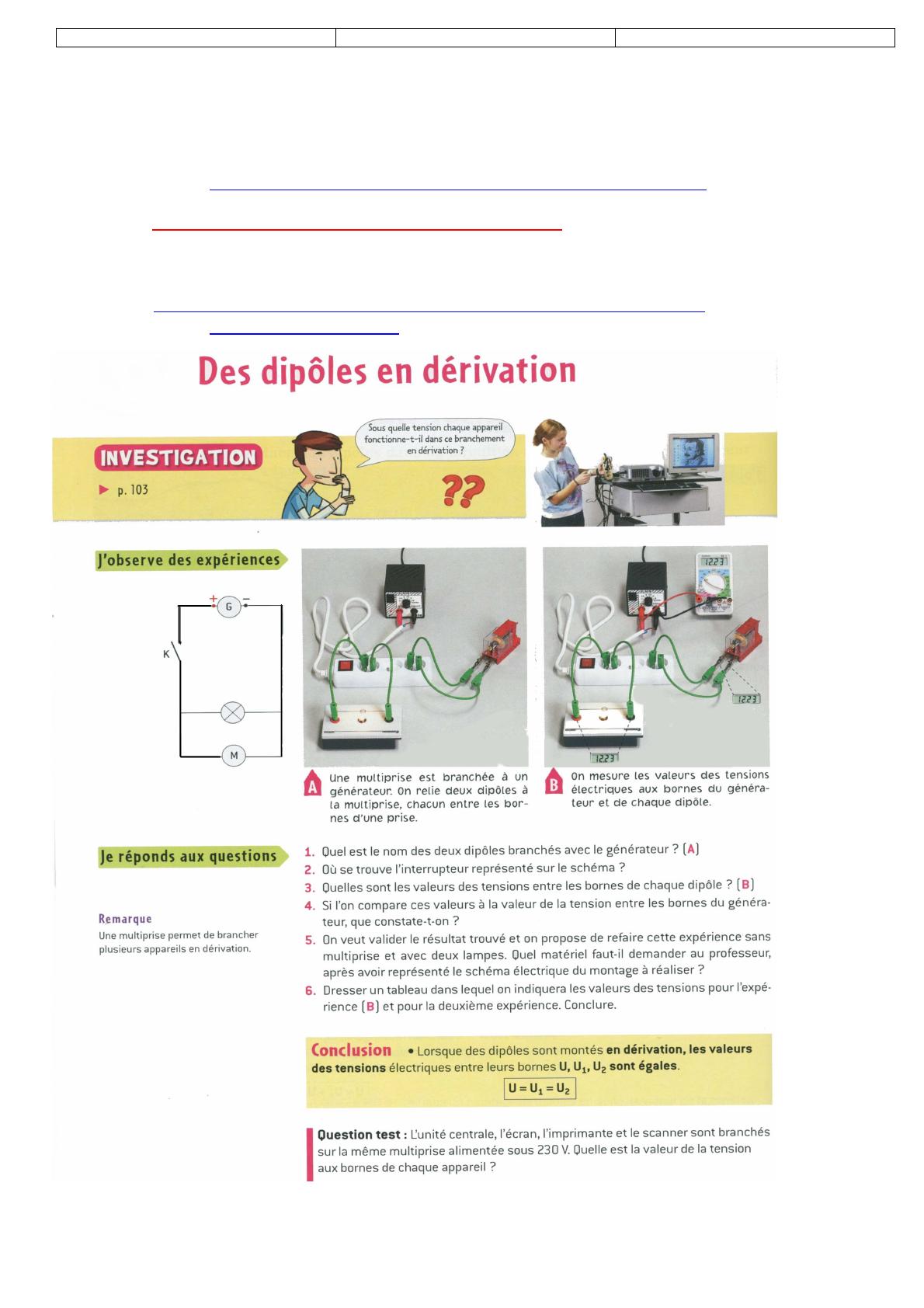

quatrième Les lois du courant continu Chapitre 3 La tension, définition et loi Objectifs : - Connaître la notion de tension aux bornes d’un dipôle. - Connaître l’unité de la tension aux bornes d’un dipôle - Savoir mesurer la tension aux bornes d’un dipôle - Connaître la loi d’additivité des tensions aux bornes d’un dipôle dans un circuit série - Connaître la loi d’égalité des tensions aux bornes d’un dipôle dans un circuit dérivation I. Approche expérimentale Etude de la différence d’éclairement de deux lampes dans un circuit série. Montage : Les deux lampes ne brillent pas de la même façon pourtant, comme on l’a vu dans le chapitre 2, l’intensité à la …………………………………………….. partout dans le circuit. En fait les deux lampes ne sont pas identiques, l’une a besoin de plus d’énergie que l’autre pour pouvoir fonctionner correctement. I lampe 1 Ainsi, ces deux lampes ne consomment pas la même énergie, on peut lier cette consommation à l’aide de la tension : lampe 2 Dipôle Lampe 1 Lampe 2 Besoin selon constructeur Tension mesurée Eclat de la lampe II. La tension aux bornes de … 1) Définition, première approche La tension électrique aux bornes d’un dipôle est liée à la quantité d’énergie qu’absorbe un dipôle. 2) Mesure de « la tension aux bornes de … La « tension aux borne de … » se mesure avec un voltmètre. Son unité est le volt. Son symbole est : Elle se note U(nom du dipôle) dans le schéma du circuit. V V Voici le voltmètre que nous utiliserons en cours : 1 quatrième Les lois du courant continu Chapitre 3 Comme il doit comptabiliser l’énergie avant et après un dipôle, le voltmètre se place toujours autour du dipôle : un fil avant, puis un fil après : ON DIT QU’IL SE BRANCHE EN DERIVATION. Rq : la tension aux bornes d’un fil ou d’un interrupteur est nulle : aucune énergie n’’est consommée : la tension vaut 0 V. 3) Tableau récapitulatif Intensité Tension aux bornes de … Grandeur caractéristiques symbole Unité Appareil de mesure Zone de fonctionnement Borne d’entrée Borne de sortie III. Schématisation de la tension aux bornes de … et de l’intensité dans un circuit 1) Branche et nœud Un nœud est un point de raccordement de trois fils au moins. A chaque extrémité d’une branche il y a un nœud. Une branche est une suite de dipôles alignés entre deux nœuds. Une branche ne se referme pas. 2 quatrième Les lois du courant continu Exemple : Chapitre 3 branche principale A N M branche secondaire M branche secondaire Le point M, et le point N sont des nœuds. 2) Tension et intensité L’intensité est symbolisée par la lettre I et se schématise par une flèche rouge sur les branches du circuit. Elle montre le sens du courant dans la branche : il circule du pôle plus vers le pôle moins. La tension entre les bornes d’un dipôle est symbolisée par la lettre U suivi du nom du dipôle entre parenthèse. Elle s’écrit au dessus du dipôle concerné. Exemple : IV. Les lois de la tension 1) Loi ‘additivité de la tension dans un circuit série a. Etude de document 3 quatrième Les lois du courant continu Chapitre 3 Réponses : 1. 2. 3. 4. (tableau récapitulatif) : 5. 4 quatrième Les lois du courant continu Chapitre 3 6. b. loi d’additivité des tension dans un circuit en série Conclusion : Loi d’additivité des tensions dans un circuit série : Dans un circuit série, la tension aux bornes du générateur est égale à la somme des tensions aux bornes des dipôles récepteurs. 2) Loi d’égalité de la tension pour des dipôles en dérivation a. Étude de document Réponses : 5 quatrième Les lois du courant continu Chapitre 3 1. 2. 3. 4. 5. 6. b. Loi d’unicité de la tension dans un circuit en dérivation Conclusion : loi d’unicité de la tension dans un circuit en dérivation : Lorsque les dipôles sont montés en dérivation, les valeurs des tensions électriques entre leurs bornes sont égales. 6
