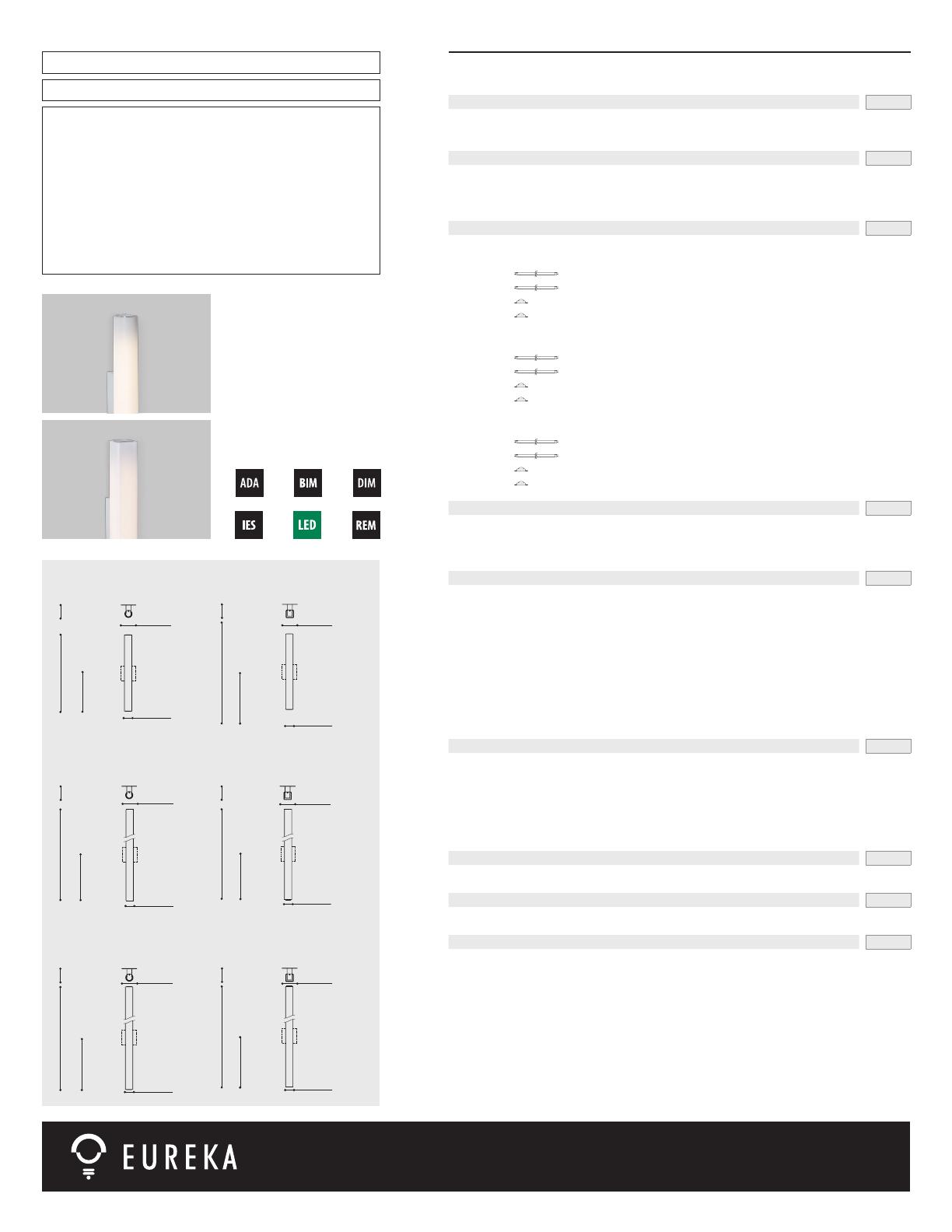

moonset plus 3541 / moonrise plus 3540

MOONSET PLUS 3541 / MOONRISE PLUS 3540
PROJECT PROJET
CODE
ORDERING SPECIFICATION SPÉCIFICATION DE COMMANDE
SPEC TYPE
MODEL MODÈLE
NOTES
3540
3541
MOONRISE PLUS (ROUND)
MOONSET PLUS (SQUARE)
LUMINAIRE LENGTH LONGUEUR LUMINAIRE
23
35
47
23"
35"
47"
LIGHT SOURCE SOURCE LUMINEUSE
(WATTAGE, LAMP TYPE, LAMP FORM, BASE TYPE, OTHER INFO)
23" Models
F.T5.14
F.T5.24
LED.9.30
LED.9.40
14W, T5
24W, T5 HO
9W, LED 3000K (WARM) (120V ONLY)
9W, LED 4000K (NEUTRAL) (120V ONLY)
35" Models
F.T5.21
F.T5.39
LED.14.30
LED.14.40
21W, T5
39W, T5 HO
14W, LED 3000K (WARM) (120V ONLY)
14W, LED 4000K (NEUTRAL) (120V ONLY)
47" Models
F.T5.28
F.T5.54
LED.18.30
LED.18.40
28W, T5
54W, T5 HO
18W, LED 3000K (WARM) (120V ONLY)
18W, LED 4000K (NEUTRAL) (120V ONLY)
VOLTAGE VOLTAGE
120V
277V
120 VOLT
277 VOLT
347V*
347 VOLT
*ONLY AVAILABLE WITH T5 (NON-DIMMING BALLAST)
3540-23
3541-23
3.82''
97mm
3.95''
100mm
DIMMING OPTION OPTION DE GRADATION
AVAILABLE WITH F.T5.54 ONLY
4.50''
114mm
4.50''
114mm
23.41''
595mm
23.41''
595mm
DM1
DM7
Ø2.25''
Ø57mm
ADVANCE MARK 7 ELECTRONIC DIMMING BALLAST*
AVAILABLE WITH ALL T5 LIGHT SOURCES
D3D
D33
J-BOX
11.71''
298mm
ADVANCE MARK 10 ELECTRONIC DIMMING BALLAST*
AVAILABLE WITH F.T5.14, F.T5.21, F.T5.28 AND F.T.54
J-BOX
11.71''
298mm
LUTRON HI-LUME 3D ELECTRONIC DIMMING BALLAST (ECOSYSTEM DIGITAL LINK WIRING)*
LUTRON HI-LUME 3D ELECTRONIC DIMMING BALLAST (3-WIRE WIRING)*
AVAILABLE WITH ALL LED LIGHT SOURCES
DXT
2.25''
57mm
ADVANCE XITANIUM ELECTRONIC DIMMING CONTROLER*
*SEE REFERENCE SECTION FOR OPTIONS PAGE 524
EMERGENCY BATTERY BATTERIE D'URGENCE
3540-35
3541-35
3.82''
97mm
3.95''
100mm
AVAILABLE WITH ALL T5 LIGHT SOURCES, 120V OR 277V ONLY
NOT AVAILABLE WITH A DIMMING BALLAST OR WITH A 3980 ACCESSORY (MINI JUNCTION BOX)
4.50''
114mm
35.22''
895mm
REM (1)
3540-47
STRUCTURE FINISH FINI STRUCTURE
CHR
2.25''
57mm
46.96''
1195mm
3.95''
100mm
CHROME
SC
SATIN CHROME
DIFFUSER FINISH FINI DIFFUSEUR
WH
WH
WHITE
ACCESSORY ACCESSOIRE
3541-47
4.50''
114mm
3981B ACCESSORY IS REQUIRED FOR THIS OPTION
*SEE REFERENCE SECTION FOR EMERGENCY BATTERY DETAILS PAGE 530
J-BOX
17.61''
448mm
Ø2.25''
Ø57mm
REMOTE EMERGENCY BATTERY*
(1)
35.22''
895mm
J-BOX
17.61''
448mm
3.82''
97mm
VERTICAL INSTALLATION ONLY. J-BOX COVER PLATE (8.50" X 4.50") REQUIRED, SUPPLIED WITH THE PRODUCT.
4.50''
114mm
4.50''
114mm
3980*
3981B*
MINI JUNCTION BOX
JUNCTION BOX FOR T5 REMOTE EMERGENCY BATTERY
*SEE PAGE 528 (3980) & PAGE 530 (3981B)
46.96''
1195mm
J-BOX
23.48''
598mm
J-BOX
23.48''
598mm
Ø2.25''
Ø57mm
2.25''
57mm
SPECIFICATION
Eureka Lighting © 2012
www.eurekalighting.com
V1.0-201201

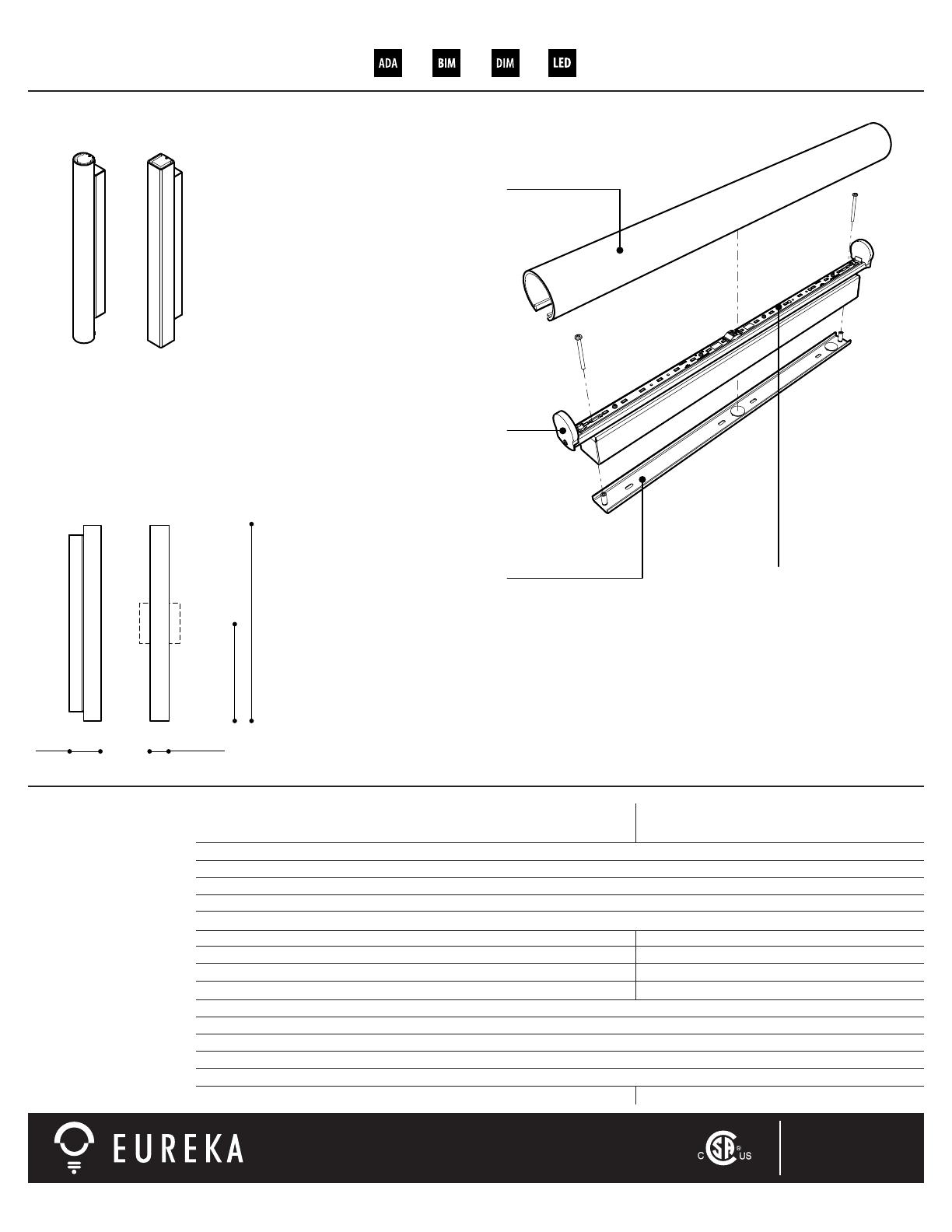

ANATOMY
3540-23
MOONRISE
MOONRISE, MOONSET PLUS 23
3541-23
MOONSET
HIGH PERFORMANCE LENS
Custom blended and extruded
PMMA (Acrylic composite) lens
perfectly diffused with led lights source,
available in round and square shape
ENDCAPS
Machined steel endcaps
mechanically attached to structure
with one-way security screw
23.41"
595mm
EASY MOUNTING
Die-formed steel structure provides
an easy access to component wiring
LED LIGHT ENGINE
ANSI binned white LED w/
on-board thermal management
J-BOX
11.71"
298mm
3.82"
97mm
2.25"
57mm
SPECIFICATIONS
LED
FLUORESCENT
LIGHT SOURCE
MODULE
LUMENS (ESTIMATED)
CCT / CRI
ROHS
THERMAL MANAGEMENT
LIGHT DISTRIBUTION
VOLTAGE
BALLAST
DIMMING
LM-79 / L70
HOUSING
DIFFUSER
MOUNTING
ENDCAPS
WARRANTY
1 x 14w T5 / 1 x 24w T5HO
18 x SEOUL SEMICONDUCTOR (STW8Q2PA)- total ± 8.6w
UL recognized - made in USA
520 lm (3000K) - 540 lm (4000K)
ANSI binned 3000 (80 CRI) & 4000K (80 CRI)
Compliant
Light Engine w/ on-board Thermal Management
Direct
Direct - 120° Beam Angle
120V-277V, 347V
120V only
Advance Centium or equivalent
Lightech 12V- 10W Constant Voltage
Advance Mark 7 (T5), Mark 10 (T5HO) or Lutron
Advance Xitanium Dimming Module
In process / Estimated 50 000 hrs
Die-stamped 18 Ga steel (0.048’’ nominal thickness) available in Chrome or Satin chrome w/ galvanized steel internal parts
Custom blended and extruded PMMA (Acrylic composite) with high diffusion and transmission
Formed Cold Rolled Steel (0.060” nominal thickness) w/ Chrome or Satin chrome plated Finish
CNC machined steel w/ Chrome or Satin chrome plated Finish
1 year
5 years
354X-23
Eureka Lighting©2011
www.eurekalighting.com
V1.0-201202

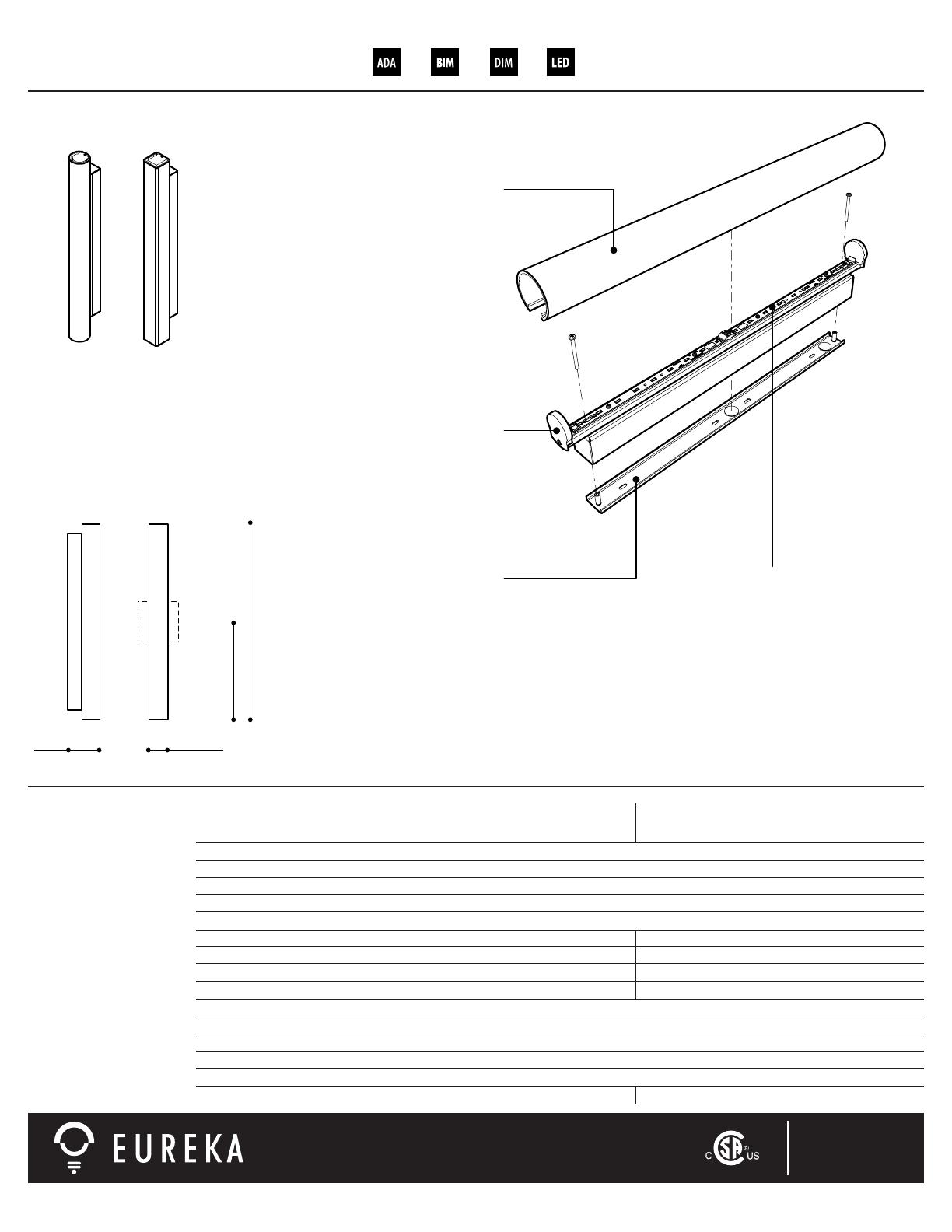

ANATOMIE
3540-23
MOONRISE
MOONRISE, MOONSET PLUS 23
3541-23
MOONSET
DIFFUSEUR À HAUTE PERFORMANCE
PProfil acrylique de l’extrusion
PMMA blanc disponible en forme ronde
ou en forme carrée, parfaitement illuminé
avec les sources d’éclairage à base de LED
EMBOUTS
Usinés en acier
attachés mécaniquement à la structure
à l’aide d’une vis de sécurité
23.41"
595mm
INSTALLATION SIMPLE
Système de montage facilitant
l’accès aux compostantes électriques
SOURCE LUMINEUSE À LED
Bandes de LED blanche à alimentation 12V
offertes avec dissipateur thermique intégré
J-BOX
11.71"
298mm
3.82"
97mm
2.25"
57mm
SPÉCIFICATIONS
LED
FLUORESCENTE
SOURCE LUMINEUES
MODULE
LUMENS (ESTIMÉS)
CCT / CRI
ROHS
GESTION THERMIQUE
DISTRIBUTION LUMINEUSE
VOLTAGE
BALLAST
GRADATION
LM-79 / L70
BOÎTIER
DIFFUSEUR
MONTAGE MURAL
EMBOUTS
GARANTIE
1 x 14w T5 / 1 x 24w T5HO
18 x SEOUL SEMICONDUCTOR (STW8Q2PA)- au total ± 8.6w
Reconnu UL - Fabriqué aux États-Unis
520 lm (3000K) - 540 lm (4000K)
ANSI trié à 3000 (80 CRI) & à 4000K (80 CRI)
Conforme
Sources lumineuses avec autocontrôle de température
Directe
Directe - Diffusée à 120°
120V-277V, 347V
120V seulement
Advance Centium ou équivalent
Lightech 12V- 10W Alimentation à tension régulée (Constant Voltage)
Advance Mark 7 (T5), Mark 10 (T5HO) ou Lutron
Contrôleur de gradation Advance Xitanium
Encours / 50 000 hrs estimées
Acier découpé et plié (0.048’’ épaisseur nominale), disponible en Chrome ou en Satin chrome
Fabriqué en acrylique PMMA blanc extrudé sur mesure à haute transmission lumineuse
Acier estampé (0.060” épaisseur nominale) / adapté à la boîte de jonction Octagone 4’’ ou à la mini boîte de jonction
Fabriqués en acier usiné, disponibles en Chrome ou en Satin chrome
1 an
5 ans
354X-23
Eureka Lighting©2011
www.eurekalighting.com
V1.0-201202

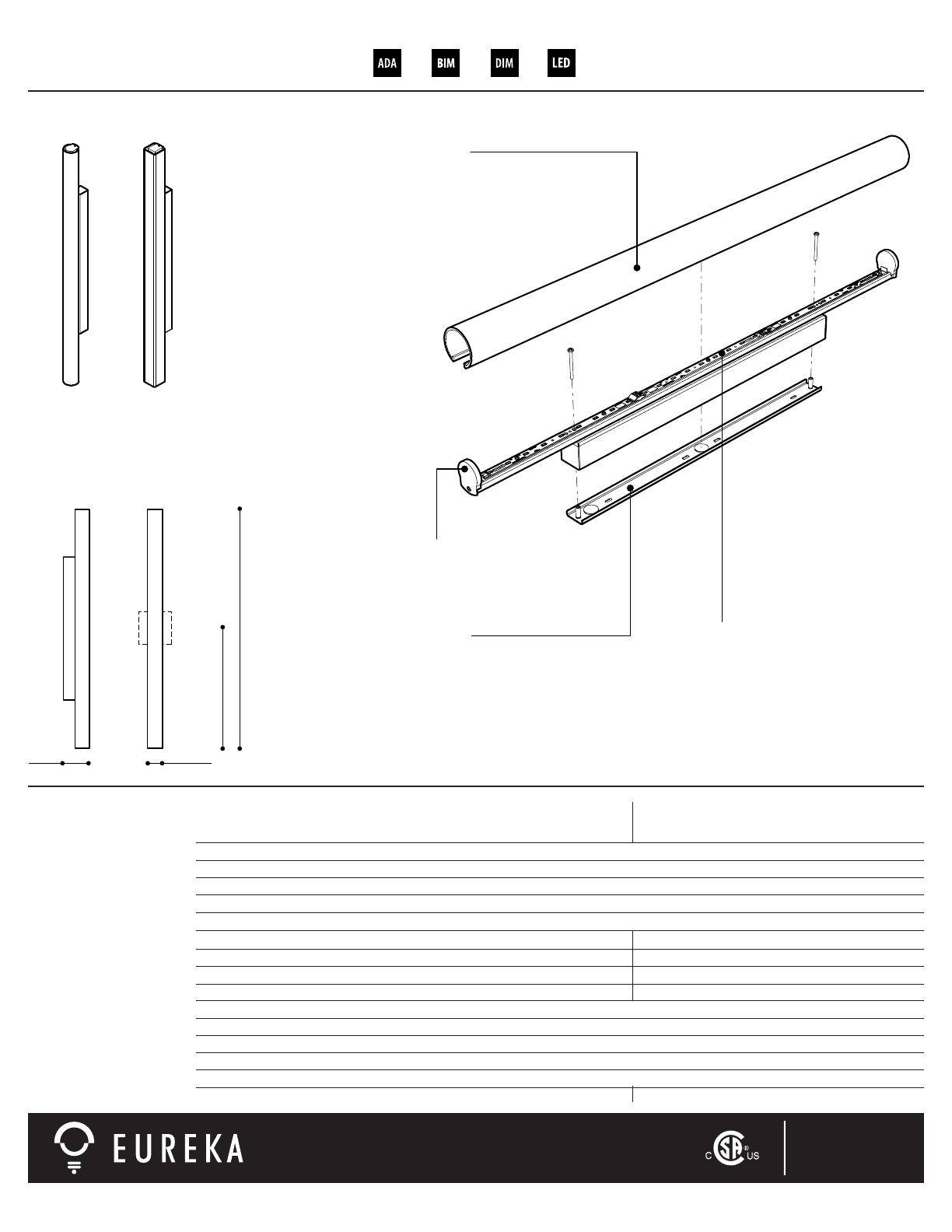

ANATOMY
3540-35
MOONRISE
MOONRISE, MOONSET PLUS 35
3541-35
MOONSET
HIGH PERFORMANCE LENS
Custom blended and extruded
PMMA (Acrylic composite) lens
perfectly diffused with led lights source,
available in round and square shape
35.22"
895mm
J-BOX
17.61"
448mm
3.82"
97mm
ENDCAPS
Machined steel endcaps
mechanically attached to structure
with one-way security screw
EASY MOUNTING
Die-formed steel structure provides
an easy access to component wiring
LED LIGHT ENGINE
ANSI binned white LED w/
on-board thermal management
2.25"
57mm
SPECIFICATIONS
LED
FLUORESCENT
LIGHT SOURCE
MODULE
LUMENS (ESTIMATED)
CCT / CRI
ROHS
THERMAL MANAGEMENT
27 x SEOUL SEMICONDUCTOR (STW8Q2PA)- total ± 13.0w
UL recognized - made in USA
778 lm (3000K) - 810 lm (4000K)
ANSI binned 3000 (80 CRI) & 4000K (80 CRI)
Compliant
Light Engine w/ on-board Thermal Management
1 x 21w T5 / 1 x 39w T5HO
LIGHT DISTRIBUTION
VOLTAGE
DRIVER
DIMMING
Direct
Direct - 120° Beam Angle
120V-277V, 347V
120V only
Advance Centium or equivalent
Mean Well 12V- 20W Constant Voltage
Advance Mark 7 (T5), Mark 10 (T5HO) or Lutron
Advance Xitanium Dimming Module
In process / Estimated 50 000 hrs
Die-stamped 18 Ga steel (0.048’’ nominal thickness) available in Chrome or Satin chrome w/ galvanized steel internal parts
Custom blended and extruded PMMA (Acrylic composite) with high diffusion and transmission
Formed Cold Rolled Steel (0.060” nominal thickness) w/ Chrome or Satin chrome plated Finish
CNC machined steel w/ Chrome or Satin chrome plated Finish
1 year
5 years
LM-79 / L70
HOUSING
DIFFUSER
MOUNTING
ENDCAPS
WARRANTY
354X-35
Eureka Lighting©2011
www.eurekalighting.com
V1.0-201202

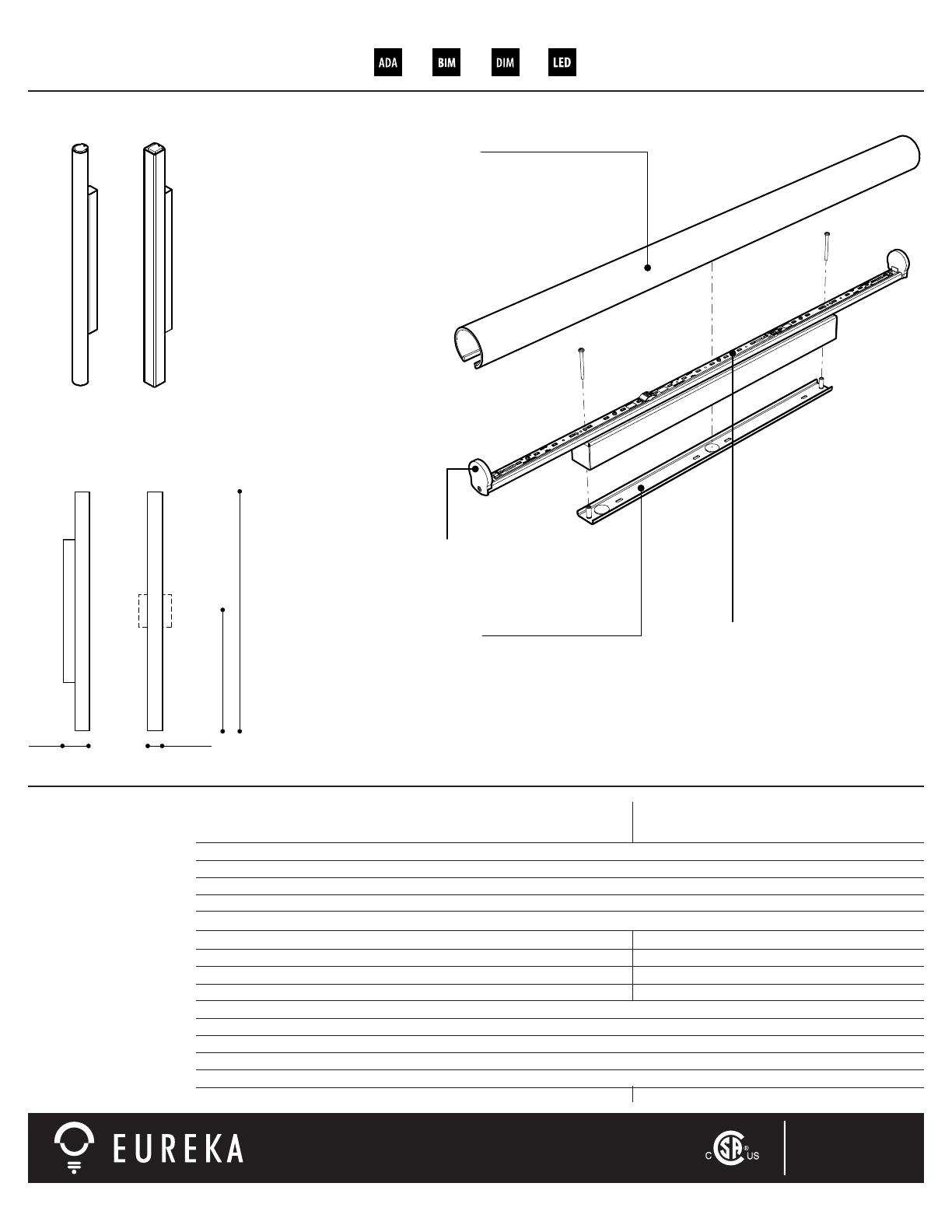

ANATOMIE
3540-35
MOONRISE
MOONRISE, MOONSET PLUS 35
3541-35
MOONSET
DIFFUSEUR À HAUTE PERFORMANCE
Profil acrylique de l’extrusion
PMMA blanc disponible en forme ronde
ou en forme carrée, parfaitement illuminé
avec les sources d’éclairage à base de LED
35.22"
895mm
J-BOX
17.61"
448mm
3.82"
97mm
EMBOUTS
Usinés en acier,
attachés mécaniquement à la structure
à l’aide d’une vis de sécurité
INSTALLATION SIMPLE
Système de montage facilitant
l’accès aux composantes électriques
SOURCE LUMINEUSE À LED
Bandes de LED blanche à alimentation 12V
offertes avec dissipateur thermique intégré
2.25"
57mm
SPÉCIFICATIONS
LED
FLUORESCENTE
SOURCE LUMINEUSE
MODULE
LUMENS (ESTIMÉS)
CCT / CRI
ROHS
GESTION THERMIQUE
DISTRIBUTION LUMINEUSE
VOLTAGE
BALLAST
GRADATION
27 x SEOUL SEMICONDUCTOR (STW8Q2PA)- au total ± 13.0w
Reconnu UL - Fabriqué aux États-Unis
778 lm (3000K) - 810 lm (4000K)
ANSI trié à 3000 (80 CRI) & à 4000K (80 CRI)
Conforme
Sources lumineuses avec autocontrôle de température
Directe - Diffusée à120°
1 x 21w T5 / 1 x 39w T5HO
LM-79 / L70
BOÎTIER
DIFFUSEUR
MONTAGE MURAL
EMBOUTS
GARANTIE
Directe
120V-277V, 347V
120V seulement
Advance Centium ou équivalent
Mean Well 12V- 20W Alimentation à tension régulée (Constant Voltage)
Advance Mark 7 (T5), Mark 10 (T5HO) ou Lutron
Contrôleur de gradation Advance Xitanium
Encours / 50 000 hrs estimées
Acier découpé et plié (0.048’’ épaisseur nominale), disponible en Chrome ou en Satin chrome
Fabriqué en acrylique PMMA blanc extrudé sur mesure à haute transmission lumineuse
Acier estampé (0.060’’ épaisseur nominale) / adapté à la boîte de jonction Octagone 4’’ ou à la mini boîte de jonction
Fabriqués en acier usiné, disponibles en Chrome ou en Satin chrome
1 an
5 ans
354X-35
Eureka Lighting©2011
www.eurekalighting.com
V1.0-201202
ANATOMY
MOONRISE, MOONSET PLUS 47
46.96"
1195mm
J-BOX
23.48"
598mm
3540-47
MOONRISE
3541-47
MOONSET
2.25"
3.82"
57mm
97mm
HIGH PERFORMANCE LENS
Custom blended and extruded
PMMA (Acrylic composite) lens
perfectly diffused with led light sources,
available in round and square shape
ENDCAPS
Machined steel endcaps,
mechanically attached to structure
with one-way security screw
EASY MOUNTING
Die-formed steel structure provides
an easy access to component wiring
LED LIGHT ENGINE
ANSI binned white LED w/
on-board thermal management
SPECIFICATIONS
LED
FLUORESCENT
LIGHT SOURCE
MODULE
LUMENS (ESTIMATED)
CCT / CRI
ROHS
THERMAL MANAGEMENT
36 x SEOUL SEMICONDUCTOR (STW8Q2PA)- total ± 17.0w
UL recognized - made in USA
1037 lm (3000K) - 1080 lm (4000K)
ANSI binned 3000 (80 CRI) & 4000K (80 CRI)
Compliant
Light Engine w/ on-board Thermal Management
1 x 28w T5 / 1 x 54w T5HO
LIGHT DISTRIBUTION
VOLTAGE
BALLAST
DIMMING
LM-79 / L70
HOUSING
DIFFUSER
MOUNTING
ENDCAPS
WARRANTY
Direct
Direct - 120° Beam Angle
120V-277V, 347V
120V only
Advance Centium or equivalent
Mean Well 12V- 20W Constant Voltage
Advance Mark 7 (T5), Mark 10 (T5HO) or Lutron
Advance Xitanium Dimming Module
In process / Estimated 50 000 hrs
Die-stamped 18 Ga steel (0.048’’ nominal thickness) available in Chrome or Satin chrome w/ galvanized steel internal parts
Custom blended and extruded PMMA (Acrylic composite) with high diffusion and transmission
Formed Cold Rolled Steel (0.060” nominal thickness) w/ Chrome or Satin chrome plated finish
CNC machined steel w/ Chrome or Satin chrome plated finish
1 year
5 years
354X-47
Eureka Lighting©2011
www.eurekalighting.com
V1.0-201202
ANATOMIE
MOONRISE, MOONSET PLUS 47
46.96"
1195mm
J-BOX
23.48"
598mm
3540-47
MOONRISE
3541-47
MOONSET
2.25"
3.82"
57mm
97mm
DIFFUSEUR À HAUTE PERFORMANCE
Profil acrylique de l’extrusion
PMMA blanc disponible en forme ronde
ou en forme carrée, parfaitement illuminé
avec les sources d’éclairage à base de LED
EMBOUTS
Usinés en acier,
attachés mécaniquement à la structure
à l’aide d’une vis de sécurité
INSTALLATION SIMPLE
Système de montage facilitant
l’accès aux composantes électriques
SOURCE LUMINEUSE À LED
Bandes de LED blanche à alimentation 12V
offertes avec dissipateur thermique intégré
SPÉCIFICATIONS
LED
FLUORESCENTE
SOURCE LUMINEUSE
MODULE
LUMENS (ESTIMÉS)
CCT / CRI
ROHS
GESTION THERMIQUE
36 x SEOUL SEMICONDUCTOR (STW8Q2PA)- au total ± 17.0w
Reconnu UL - Fabriqué aux États-Unis
1037 lm (3000K) - 1080 lm (4000K)
ANSI trié à 3000 (80 CRI) & à 4000K (80 CRI)
Conforme
Sources lumineuses avec autocontrôle de température
1 x 28w T5 / 1 x 54w T5HO
DISTRIBUTION LUMINEUSE
VOLTAGE
BALLAST
GRADATION
LM-79 / L70
BOÎTIER
DIFFUSEUR
MONTAGE MURAL
EMBOUTS
GARANTIE
Directe
Directe - Diffusée à 120°
120V-277V, 347V
120V seulement
Advance Centium ou équivalent
Mean Well 12V- 20W Alimentation à tension régulée (Constant Voltage)
Advance Mark 7 (T5), Mark 10 (T5HO) ou Lutron
Contrôleur de gradation Advance Xitanium
Encours / 50 000 hrs estimées
Acier découpé et plié (0.048’’ épaisseur nominale), disponible en Chrome ou en Satin chrome
Fabriqué en acrylique PMMA blanc extrudé sur mesure à haute transmission lumineuse
Acier estampé (0.060” épaisseur nominale) / adapté à la boîte de jonction Octagone 4’’ ou à la mini boîte de jonction
Fabriqués en acier usiné, disponibles en Chrome ou en Satin chrome
1 an
5 ans
354X-47
Eureka Lighting©2011
www.eurekalighting.com
V1.0-201202
