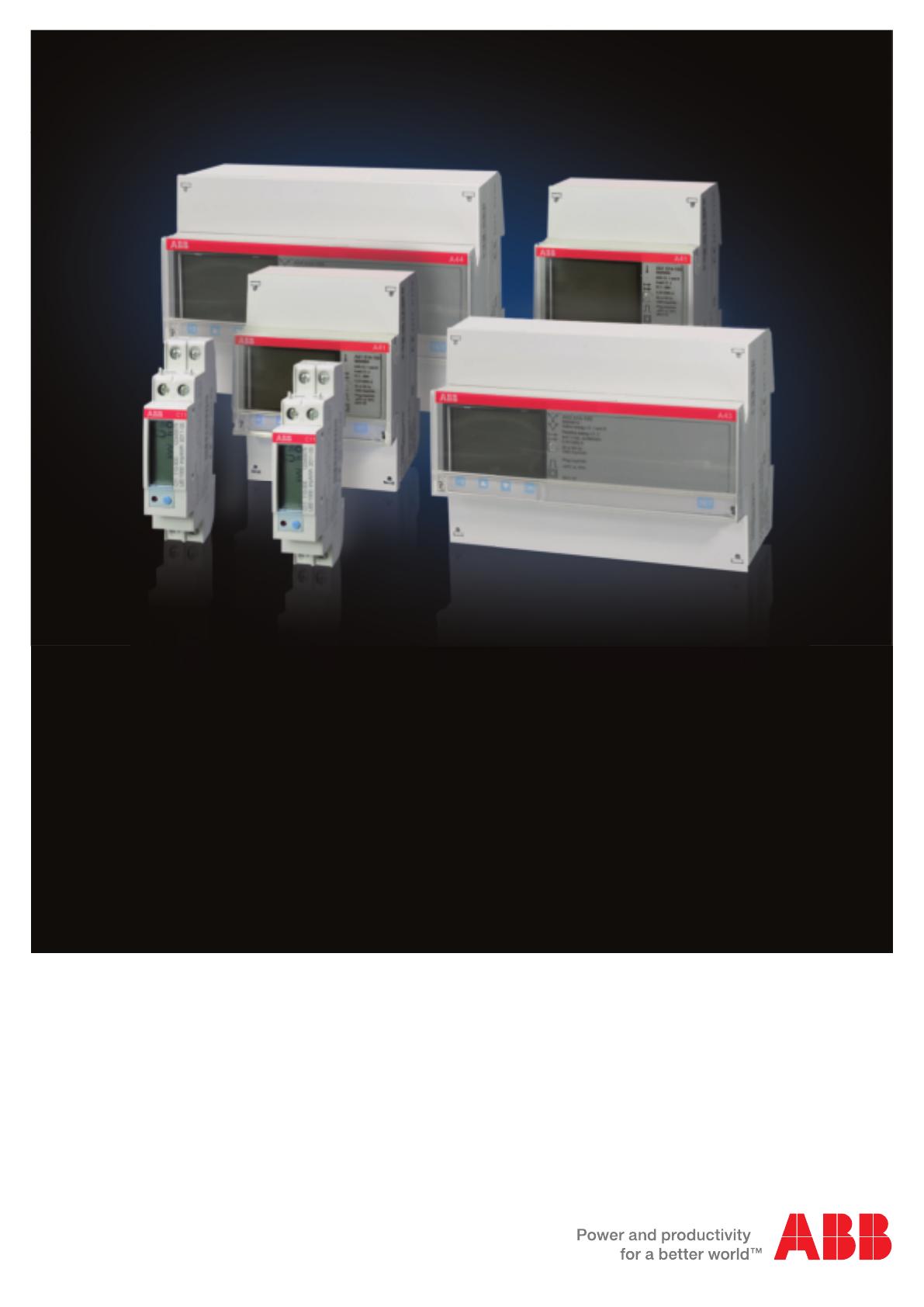

Compteurs d’énergie pour une meilleure prise de conscience Visez l‘équilibre parfait à l‘aide des compteurs EQ Les compteurs EQ constituent les produits idéaux pour le sous-comptage Les coûts d’énergie sont croissants. Par conséquent, il est de l’intérêt des clients privés comme des clients commerciaux de mesurer l’énergie. Si vous savez combien vous consommez, vous serez en position d’économiser de l’énergie, économiser de l’argent et créer un impact positif sur l’environnement. En ayant le plein contrôle de votre consommation, vous serez également en mesure de réduire vos émissions de CO2. C’est le rôle que peuvent jouer les nouveaux compteurs d’énergie d’ABB. De qualité supérieure, simples à installer et à utiliser, les sous-compteurs d’ABB permettent aux gérants d’immeubles, bailleurs, associations de propriétaires occupants, gestionnaires d’aéroports ou d’usines, etc., d’afficher et de facturer la consommation d’énergie individuellement pour chaque locataire. 2 | Compteurs d’énergie Ces compteurs fournissent non seulement le moyen de facturer avec précision la consommation aux locataires, mais permettent également de stimuler le développement d’infrastructures d’énergie plus efficaces et améliorées, pour aller vers un monde plus écologique. Les compteurs EQ sont des compteurs d’énergie hautes performances, modulaires et montés sur rail DIN, qui sont sûrs, faciles à installer et peuvent être intégrés dans des installations électriques existantes ou futures. Les compteurs EQ sont conçus de manière à satisfaire à tout type d’exigence de sous-comptage. Trois facteurs clés Répartition équitable des coûts. «Vous ne pouvez gérer ce que vous ne contrôlez pas» est une ancienne règle qui s’applique en matière de consommation d’énergie. La clé pour une gestion efficace de l’énergie est de savoir exactement quand, où et combien est utilisé. Les gestionnaires d’immeubles sont mieux à même de mettre en œuvre des programmes «verts» en vue de réduire l’utilisation et le coût de l’énergie. En outre, ils seront capables de satisfaire aux mandats locaux, nationaux et internationaux, et de répartir les coûts d’une façon précise et équitable. Optimisation de votre infrastructure d’électricité. Les données concernant les tendances d’utilisation sont déterminantes pour une planification anticipée de l’utilisation de l’énergie et la prévention de goulots d’étranglement. Les nouveaux locataires qui s’installent ont des besoins variables, ou l’établissement fait l’objet d’une extension, nécessitant davantage de capacité, ce qui crée des goulots d’étranglement potentiels. Les habitudes d’utilisation représentées par les données de sous-comptage peuvent vous aider à anticiper les besoins changeants, et à les planifier. Réduction de la consommation d’électricité. La connaissance des habitudes de consommation est un autre facteur clé lorsque l’on cherche à améliorer la gestion de l’énergie. Les questions de climat, les coûts d’énergie croissants et, à un certain degré, la législation sur l’efficacité énergétique, sont les moteurs de la demande en matière de sous-comptage. Compteurs d’énergie | 3 Bâtiments commerciaux Répartition équitable et précise des coûts Économisez de l’argent grâce à une répartition équitable et précise des coûts. Les dirigeants de centres commerciaux, aéroports, hôtels, bureaux et autres bâtiments commerciaux font tous face à un défi commun: comment améliorer l’efficacité énergétique tout en répartissant les coûts de façon équitable et précise entre les locataires. Les compteurs agréés MID font la différence Les compteurs agréés MID sont certifiés et leur précision est vérifiée, ce qui est un facteur critique pour la répartition équitable des coûts entre les locataires. Tous les compteurs EQ d’ABB sont soumis à l’homologation de type selon MID. Un grand nombre d’entre eux sont d’ailleurs livrés directement depuis notre usine, avec une première vérification. Avec les compteurs EQ, ces deux objectifs peuvent aller main dans la main. L’aptitude à pouvoir identifier de façon précise et équitable la consommation d’énergie par locataires individuels, ou les sources de consommation, est grandement facilitée par un comptage circonstancié. La prise de conscience des sources de gaspillage d’énergie, telles que le maintien de garages chauffés pendant les saisons chaudes, conduit à une réduction du gaspillage et à une meilleure efficacité. Les règlements en matière d’énergie imposent des exigences plus strictes concernant les bâtiments Sur la base de résultats d’analyses montrant que les services liés aux bâtiments comptent pour un tiers dans la consommation d’énergie totale de l’UE, la directive 2010 / 31 / UE de l’Union européenne appelle à la réduction de la demande d’énergie et à la comptabilisation séparée de la consommation électrique telle que l’éclairage, le chauffage, la climatisation, les ascenseurs, etc. Les données fournies par les sous-compteurs sont parfois entrées dans un système de gestion de bâtiment (BMS), qui contrôle et surveille des équipements électriques de bâtiment, tels que la ventilation, l’éclairage, les réseaux électriques, les systèmes d’incendie et de sécurité. 4 | Compteurs d’énergie Les données recueillies à partir des sous-compteurs individuels ne sont pas simplement une exigence légale, mais ouvrent des voies créatives en matière de gestion de bâtiments et afin de permettre aux locataires une utilisation plus efficace de leur énergie. Industrie Amélioration de l‘efficacité énergétique Identifier. Attribuer. Contrôler. Quasiment tout gestionnaire d’usine recherche des moyens d’utiliser l’énergie de la manière la plus efficace qui soit. Qu’il s’agisse des parties prenantes demandant une approche plus «verte», d’exigences accrues en terme de rentabilité ou de politique nationale, les demandes en matière d’utilisation de l’énergie industrielle vont probablement s’intensifier dans le futur. Pour pratiquer une politique plus «verte», certaines usines ont installé un système de gestion d’énergie (EMS) pour le contrôle et la surveillance automatisés des processus consommant de l’énergie. Les données obtenues de ces systèmes, qui incluent les valeurs lues par les compteurs d’énergie, de gaz et d’eau, peuvent être utilisées pour produire une analyse de tendance et des prévisions de consommation annuelle. Catégoriser Bien évidemment, la première étape visant à améliorer l’efficacité énergétique consiste à identifier la source des coûts d’énergie. Ces coûts peuvent être divisés par services, tels que l’éclairage, le chauffage, etc., ou en catégories départementales, telles qu’une gamme de produits, une fonction ou un centre de profit spécifique. Plus la quantité de données est importante, meilleur est le contrôle. Bien que les compteurs utilisés dans les usines ne nécessitent pas un agrément spécial, des compteurs de qualité tels que les compteurs EQ peuvent faire la différence. Interprétation des pics et des creux Une tâche cruciale en matière de comptage d’énergie est le suivi non seulement de la consommation, mais également de la performance des appareils électriques. Une augmentation soudaine de la consommation par un appareil ou une chaîne de montage peut être le signe d’un dysfonctionnement nécessitant une maintenance. Une perte soudaine de consommation peut signifier qu’un processus a cessé de fonctionner, déclenchant une action visant à rétablir le processus. Les sous-compteurs d’ABB peuvent également aider les gestionnaires d’usines dans leurs efforts d’»écrêtage» en surveillant des niveaux d’électricité et en émettant un avertissement lorsque des niveaux de «pénalisation» sont proches d’être atteints. Ceci est particulièrement utile pour les usines de production, dont les contrats d’électricité spécifient un seuil d’utilisation maximal d’énergie avant que des tarifs supérieurs n’entrent en jeu. Réduction des distorsions harmoniques Un phénomène connu sous le nom de distorsion harmonique peut avoir un impact négatif sur un équipement industriel. Les compteurs d’ABB peuvent jouer un rôle en identifiant la présence d’harmoniques et en indiquant les zones devant faire l’objet d’une analyse plus poussée, afin de réduire la distorsion harmonique. Compteurs d’énergie | 5 Comptage orienté objet Identifier et changer Identification de la source de consommation Dans tous les secteurs, des aéroports et bureaux aux usines comme à la maison, des appareils énergivores tels qu’ordinateurs, téléviseurs, serveurs, pompes à chaleur, équipements de réfrigération, fours, systèmes de ventilation, etc., font grimper la facture d’électricité. Avec la prise de conscience du changement climatique, tout le monde cherche à réduire sa consommation d’électricité. Le comptage orienté objet est un comptage de machines et d’appareils individuels dans le but d’identifier la consommation électrique par emplacement et par quantité. Le résultat attendu est une meilleure prise de conscience en matière d’énergie et le changement des comportements. 6 | Compteurs d’énergie Choix d’un compteur performant Étant donné que les objets au sein d’applications domestiques, commerciales et industrielles nécessitent des appareils de protection, les compteurs EQ conviennent idéalement pour le comptage orienté objet. Il existe également des compteurs compacts, agréés MID, qui sont faciles à installer dans des coffrets standard. Approvisionnement résidentiel groupé La prise de conscience appelle l‘action La puissance potentielle du sous-comptage Le sous-comptage est un outil potentiellement puissant, permettant aux syndicats de copropriétaires, coopératives, associations de logement et de locataires, de répartir les coûts parmi leurs locataires ou membres en fonction de leur consommation réelle. Cependant, le sous-comptage est soumis à une législation locale et nationale. Autre point important, il fournit aux locataires des informations sur leur consommation, créant ainsi une prise de conscience et apportant les connaissances nécessaires pour réduire leur utilisation d’énergie. Opportunité de baisse de prix En tant que gros acheteurs d’électricité, les responsables des associations et des syndicats sont dans une excellente position pour négocier des tarifs plus favorables pour leurs locataires, ce qui devraient entraîner la réduction du prix de l’électricité pour tous les membres. De telles activités encouragent davantage un comportement plus écologique. La clé consiste à rendre la consommation des appareils visible. En règle générale, le comportement suit la prise de conscience. Choix du bon compteur Étant donné qu’aucun agrément formel n’est nécessaire sur les types de compteurs destinés au domaine résidentiel groupé, le ciel est la limite. Ceci peut poser un problème si les compteurs sont peu fiables ou peu précis. L’utilisation des compteurs EQ d’ABB est payante : certification MID et fonctionnement d’une fiabilité et d’une précision absolues. En outre, les compteurs EQ sont simples à installer. Il sont suffisamment compacts pour s’adapter dans des coffrets DIN standard, ne nécessitent aucun boîtier spécial ni transformation. Les données sont normalement collectées via impulsion ou communication série. La prise de conscience appelle l’action Plusieurs études ont montré que si les locataires savent combien ils utilisent d’énergie, il sont plus enclins à réduire leur consommation. Et plus ils savent, mieux c’est. Si, par exemple, ils savent que l’utilisation de machines à laver et de lave-vaisselle pendant les heures de pointe coûte davantage que pendant les heures creuses, il est probable qu’ils synchroniseraient leurs activités en conséquence. Même des choses simples, telles que le fait de savoir que le mode veille des ordinateurs, téléviseurs et autres appareils électroniques, consomme ou non de l’électricité peut faire une différence. Compteurs d’énergie | 7 Pourquoi choisir les compteurs EQ? Fonctionnalité unique et de grande valeur. Les compteurs EQ peuvent servir d’unités élémentaires d’un système de sous-comptage, incorporant des fonctionnalités qui permettent une parfaite intégration dans des systèmes d’automatisation et d’information en temps réel. Les compteurs EQ sont conformes aux normes nationales et internationales, peuvent facilement être mis à jour et offrent différentes options de communication. Tous les compteurs EQ ont un design compact et sont supportés par une documentation technique qui, conjointement avec les capacités de communication, les rendent faciles à intégrer dans votre système. Homologation de type et agrément selon MID L’agrément MID est une exigence pour les compteurs fiscaux au sein de l’UE. Cette caractéristique est actuellement utilisée en tant que label de qualité pour les exportations de compteurs hors Union européenne. Classe de précision 0.5 Une précision de classe 0.5 est exigée principalement par les industries pour la mesure sur les appareils de grande puissance. 8 | Compteurs d’énergie Large plage de tension Une large plage de tension signifie que le compteur peut fonctionner dans de nombreux types d’installations. Nous couvrons la plage de tension de 100 à 500 V, courant triphasé, dans la version standard. La version spéciale destinée aux applications industrielles couvre une plage de 100 à 690 V, courant triphasé. Large plage de température Les compteurs EQ sont conçus pour résister à des températures extrêmes, de −40 °C à +70 °C. Faible consommation propre Les normes permettent des consommations propres élevées. Nos compteurs sont conçus de manière à consommer très peu d’énergie. Un compteur avec une faible consommation propre aura un coût de fonctionnement inférieur dans le temps. Mesure de l’importation / exportation d’énergie Actuellement, de nombreux appareils consomment et produisent à la fois de l’énergie. Les ascenseurs sont un exemple de tels appareils. De même, les panneaux solaires locaux, les éoliennes et les autres micro-installations de production génèrent de l’énergie. La gamme de compteurs EQ Triphasé A43, A44 Monophasé A41, A42 La série A − Versions triphasées et monophasées − 80 A, courant continu ou transformateur de courant / tension − Importation ou importation / exportation − Classe de précision A (cl. 2), B (cl. 1) ou C (cl. 0.5) − Valeurs d‘instruments − Fonctions temps réel (optionnelles) − Entrées et sorties − Interface de communication intégrée (optionnelle) − Agrément selon MID et CEI Monophasé C11 La série C − Monophasée − 40 A, courant continu − Classe de précision B (Cl.1) − Sortie alarme ou impulsion − Valeurs d‘instruments − Homologation de type CEI et MID Aperçu des caractéristiques et de la fonctionnalité Caractéristiques et fonctionnalité Platine Or Argent Bronze Acier Série C Série A Énergie réactive • Fonctions temps avancées (profils de charge) • Harmoniques (THD) • E / S configurables • Fonctions temps de base • Classe 0.5 • Tarifs • E / S fixes • Registre réinitialisable • Importation / exportation d’énergie • Énergie active • Classe 1 • Sortie impulsion / alarme • Compteurs d’énergie | 9 Compteurs EQ de la série C Description fonctionnelle Le compteur C11 est un compteur ultra-compact pour le comptage monophasé. Le C11 est monté sur un rail DIN et convient pour une installation dans des tableaux de distribution et de petites unités de consommateur. Le C11 peut être utilisé dans de nombreuses applications. La série C − Monophasée − 40 A, courant continu − Classe de précision B (cl. 1) − Sortie alarme ou impulsion − Valeurs d‘instruments − Homologation de type Caractéristiques générales Le C11 est doté d’un afficheur LCD avec de grands chiffres sur une ligne verticale et de petits chiffres sur une ligne horizontale sous-jacente. Le compteur possède une large plage de température, qui permet son installation dans de nombreux emplacements. Le bouton-poussoir situé sous l’afficheur permet de naviguer aisément au sein des fonctions du compteur. La consommation électrique du compteur est très basse, inférieure à 0,2 VA. Communication Les données provenant des compteurs C11 peuvent être collectées via la sortie impulsion. La sortie impulsion est un relais statique, qui génère des impulsions proportionnelles à l’énergie mesurée. Instrumentation Les compteurs C11 supportent la lecture des valeurs d‘instruments. Les données suivantes sont disponibles: − Puissance active − Courant − Tension − Facteur de puissance Sorties Le compteur C11 dispose d’une sortie pouvant être utilisée comme sortie impulsion ou sortie alarme. La quantité et les niveaux d’alarme sont faciles à configurer sur le compteur à l’aide du bouton-poussoir. La sortie peut être utilisée pour le contrôle d’appareils ou de dispositifs externes tels qu’un contacteur ou un indicateur d’alarme (connectés par l’intermédiaire d’un relais externe). Agréments Le compteur C11 est soumis à l’homologation de type selon CEI et MID. 10 | Compteurs d’énergie Compteurs EQ de la série A Description fonctionnelle Tarifs Certains compteurs de la série A sont capables de gérer jusqu’à quatre tarifs différents. Les tarifs sont contrôlés via des entrées, via des interfaces de communication ou via une horloge interne. La série A − Versions triphasées et monophasées − 80 A, courant continu ou transformateur de courant / tension − Importation ou importation / exportation − Classe de précision A (cl. 2), B (cl. 1) ou C (cl. 0.5) − Fonctions temps réel (optionnelles) − Valeurs d›instruments − Entrées et sorties − Interface de communication intégrée (optionnelle) − Agrément selon MID et CEI La série A est une gamme de compteurs destinée au comptage monophasé et triphasé. Les compteurs de la série A sont montés sur un rail DIN et conviennent pour une installation dans des tableaux de distribution et des petits coffrets, tels que les unités de consommateur. Grâce aux bornes principales conformes à DIN 43857 et une accessibilité par le dessous des compteurs. Caractéristiques générales Les compteurs de la série A supportent une large plage de tension ainsi qu’une large plage de température. L’affichage est orienté pixel et peut afficher jusqu’à quatre quantités simultanément. Les boutons-poussoirs situés sous l’afficheur permettent de naviguer aisément au sein des fonctions du compteur. La consommation électrique du compteur est très basse, inférieure à 0,9 VA. Communication Les données provenant des compteurs de la série A peuvent être collectées via la sortie impulsion ou via l’interface série. La sortie impulsion est un relais statique, qui génère des impulsions proportionnelles à l’énergie mesurée. Les compteurs peuvent également être équipés d’interfaces de communication série intégrées pour M-Bus ou Modbus RTU (RS-485). Tous les compteurs de la série A sont livrés avec un port infrarouge pour la communication avec un adaptateur de communication série externe (SCA). Il existe des adaptateurs SCA pour M-Bus, RS-232, Ethernet, GSM / GPRS, Modbus et KNX. Instrumentation Les compteurs de la série A supportent la lecture des valeurs d’instruments. Un grand nombre de propriétés électriques peuvent être lues. Selon la version du compteur, les données suivantes sont disponibles: − Fréquence − Puissance active − Facteur de puissance − Puissance apparente − Harmoniques − Puissance réactive − Spectre d‘harmoniques − Courant − Tension Entrées et sorties La série A supporte jusqu’à quatre E / S. Il peut s’agir de deux entrées et deux sorties dans une configuration fixe, ou de quatre points d’E / S, qui sont librement configurables en entrée ou en sortie. Les entrées peuvent être utilisées pour le comptage d’impulsions provenant par exemple d’un compteur d’eau, ou pour lire l’état d’appareils externes. Les sorties peuvent être utilisées comme sorties d’impulsion ou pour le contrôle d’appareils ou de dispositifs externes tels qu’un contacteur ou une alarme. Installation Les compteurs de la série A sont livrés avec un dispositif automatique de contrôle de l‘installation, qui indique les problèmes au sein de l‘installation. Ceci permet à l’installateur de réalisier une installation correcte. Agréments Les compteurs de la série A sont soumis à l‘homologation de type selon CEI et sont à la fois soumis à l‘homologation de type et vérifiés selon MID. Fonctionnalité optionnelle Les compteurs de la série A avec un niveau de fonctionnalité «Or» ou «Platine» possèdent une horloge interne pour une fonctionnalité avancée: − Horloge interne − Valeurs précédentes − Demande maximum − Journal d‘événements − Profil de charge − Spectre d‘harmoniques Compteurs d’énergie | 11 ABB Suisse SA Automation industrielle et du bâtiment Avenue de Cour 32 CH-1007 Lausanne Tél. +41 58 588 40 50 Fax +41 58 588 40 95 ABB Schweiz AG Industrie- und Gebäudeautomation Brown Boveri Platz 3 CH-5400 Baden Tel. +41 58 586 00 00 Fax +41 58 586 06 01 www.abb.ch/gebaeudeautomation © Copyright 2011 ABB Tous droits réservés. Sous réserve de modification des spécifications sans préavis. CH-ATVEQMETERSF2011 Contact
