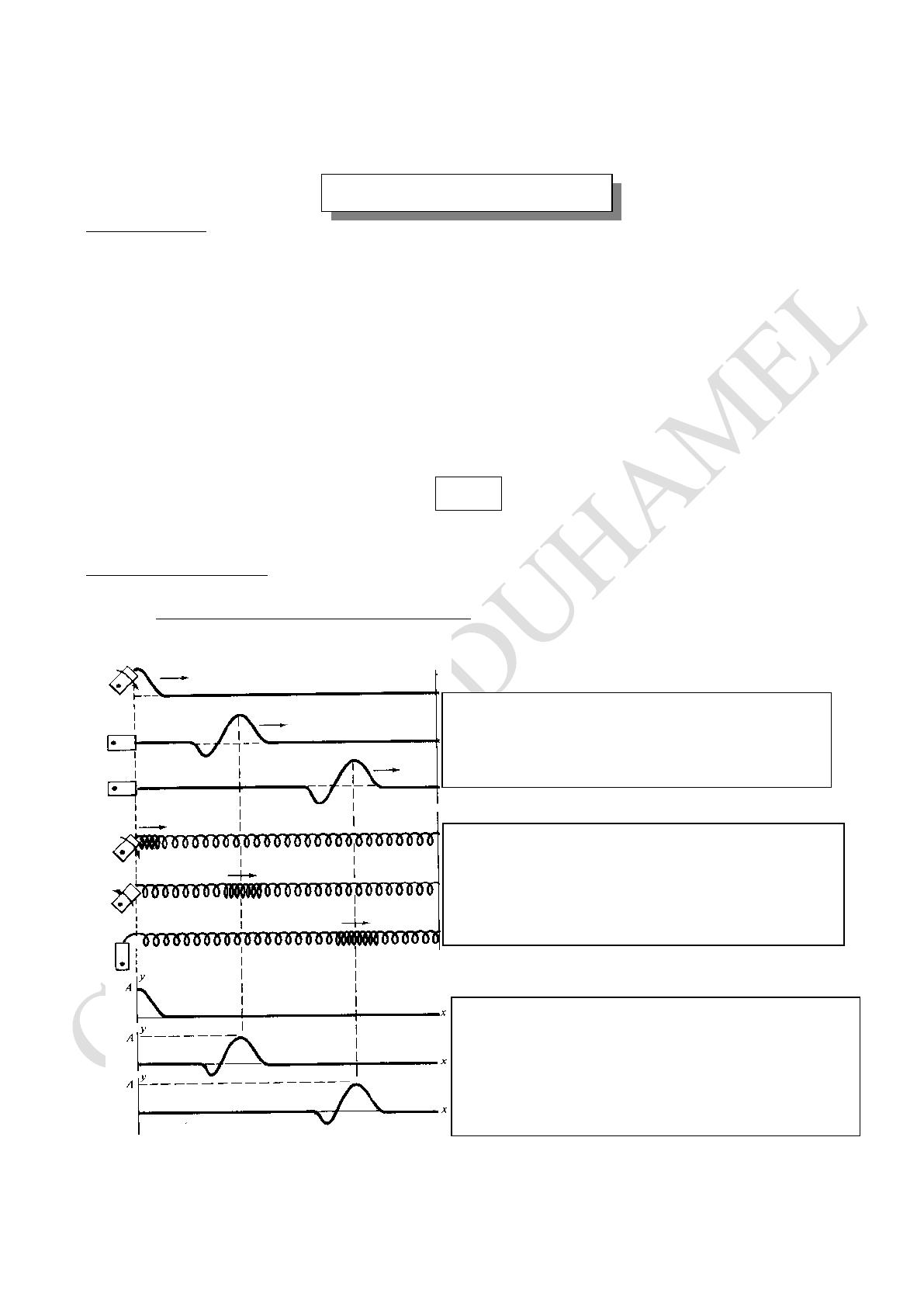

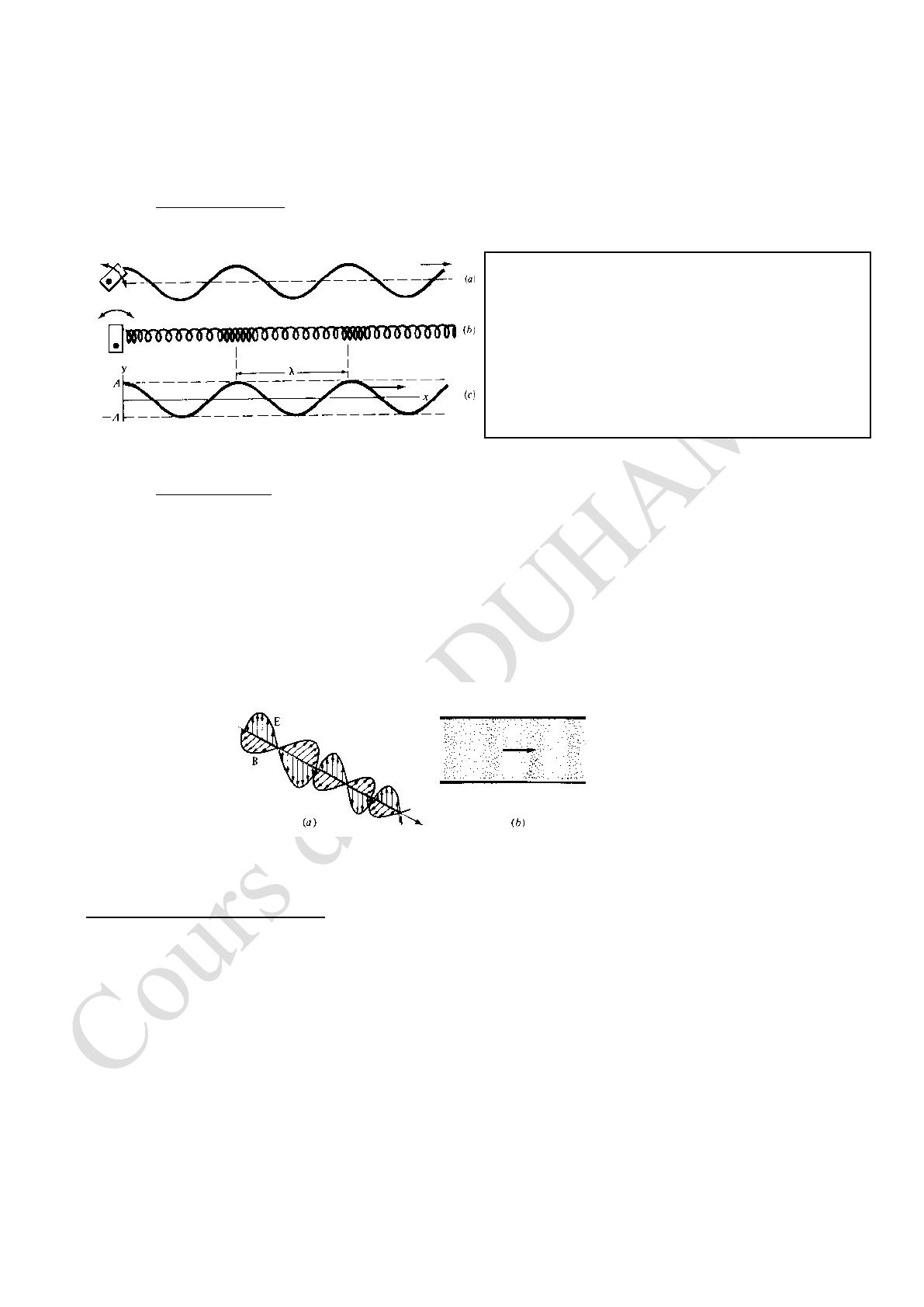

BREVET DE TECHNICIEN SUPERIEUR Systèmes Constructifs Bois et Habitat. DOSSIER 9 : Ondes F.Duhamel B.T.S S.C.B.H Page N°1/16 BREVET DE TECHNICIEN SUPERIEUR Systèmes Constructifs Bois et Habitat. Propagation des ondes I. Les oscillateurs. Les systèmes : Masse-ressort. Pendule. Diapason. Etc…….. forment des oscillateurs. Sous l’action d’une impulsion extérieure ils s’animent d’un mouvement vibratoire périodique autour de leur position d’équilibre. La boule du pendule passe par sa position de lâcher à intervalles réguliers. Le temps qui s’écoule entre deux passages consécutifs est la période T(s) du mouvement. Le phénomène observé est périodique. Le nombre de fois ou le phénomène se reproduit en une seconde est la fréquence f(Hz). f=1/T L’amplitude des oscillations dépend de l’impulsion qui a provoqué les oscillations. II. Propagation d’un signal. a. Ondes transversales, ondes longitudinales. Onde transversale :Une impulsion isolée est produite à l’extrémité de la corde. L’état de la corde est montré à trois instants consécutifs différents Onde longitudinale :Une impulsion isolée est produite à l’extrémité d’un ressort à boudin, chaque spire du ressort est successivement comprimée et dilatée dans la direction de propagation. Chacune de ces ondes peut-être présentées par un même diagramme. Pour la corde : y est le déplacement d’un point de la corde par rapport à sa position de repos. Pour le ressort : y mesure la compression ou la dilatation du ressort F.Duhamel B.T.S S.C.B.H Page N°2/18 BREVET DE TECHNICIEN SUPERIEUR Systèmes Constructifs Bois et Habitat. b. Onde périodique. La perturbation périodique se propage vers la droite, a)le pointillé indique la position de repos de la corde. b)Le ressort est alternativement comprimé et dilaté c) un même diagramme peut représenter ces deux ondes. c. Lumière et son. a) La lumière est une onde électromagnétique transversale (déplacement perpendiculaire à la direction de propagation). b) Le son est une onde longitudinale correspondant à une compression ou à une dilatation du milieu traversé dans la direction de propagation. III. Ondes périodiques sinusoïdales. Quelle que soit leur origine physique, les ondes périodiques sont toutes caractérisées par les mêmes paramètres : Période. Fréquence. Longueur d’onde. Vitesse de propagation ou célérité. Amplitude. La plupart des ondes que nous allons étudierons seront des ondes sinusoïdales. F.Duhamel B.T.S S.C.B.H Page N°3/18 BREVET DE TECHNICIEN SUPERIEUR Systèmes Constructifs Bois et Habitat. (en m) Longueur d’onde : Distance qui sépare deux crêtes x (en m) successives T (en s) t (en s) Période :T Durée qui sépare le passage de deux crêtes successives qui sépare deux crêtes successives La fréquence f en Hertz (Hz) est le nombre de crêtes, en un point donné, par seconde : f=1/T. Ondes à la surface de l’eau : (cuve à ondes) IV. Vitesse de propagation ou célérité. Relations : c=/T => c=f. Ordres de grandeurs : Ondes électromagnétiques (lumière) : Dans le vide c=3.108m/s Onde sonore : Dans l’air à 30°C c =344m/s Dans l’aluminium c=5000m/s. F.Duhamel B.T.S S.C.B.H Page N°4/18 BREVET DE TECHNICIEN SUPERIEUR Systèmes Constructifs Bois et Habitat. Exemple : 1)Une onde pulsée sur une corde tendue parcourt une distance de 10m en 0,05s a. Quelle est la vitesse de propagation de l’impulsion ? b. Quelle est la fréquence d’une onde périodique se propageant sur la même corde si sa longueur d’onde est 0,8m ? 2)Typiquement, l’onde sonre associée à la voix humaine a une fréquence de l’ordre de 500Hz, alors que la fréquence de la lumière jaune est de l’ordre de 5.1014 Hz. Dans l’air, le son se propage à la vitesse de 344m.s-1 et la lumière à la vitesse de 3.108m.s-1. Quelles sont les longueurs d’ondes de ces deux phénomènes ondulatoires ? Pour une corde la vitesse de propagation dépend de la tension et de la masse par unité de longueur V est telle que c= . Exemple :La tension de la corde de la plus longue corde d’un piano à queue est 1098N et sa masse par unité de longueur est de 0,065kg/m. Quelle est la vitesse de propagation de l’onde sur cette corde ? V. Oscillations forcées et résonance. Expériences : 1) Mesure de la période des oscillations de R, soit T0 (fréquence f0=1/T0). R 2) Augmentation de l’amortissement. R F.Duhamel B.T.S S.C.B.H Page N°5/18 BREVET DE TECHNICIEN SUPERIEUR Systèmes Constructifs Bois et Habitat. Allure de A=f(t) A :amplitude On peut, si on augmente l’amortissement, obtenir un régime apériodique 0 t Repérer la pseudo-période 3) Soit LE la longueur du pendule E et LR la longueur du pendule R (sans amortissement). On réalise trois expériences dans lesquels on lâche le pendule E avec la même amplitude. R se met en mouvement (il entre en oscillations forcées) lorsque le pendule E oscille. E R Cas 1 :LE>LR Les amplitudes prises par R sont faibles. Cas 2 :LE<LR Les amplitudes prises par R sont faibles. Cas 3:LE=LR L’amplitude de R est importante, les pendules oscillent en quadrature. Le pendule E est l’excitateur, le pendule R est le résonateur, le fil de nylon constitue le système de couplage. La période propre des pendules dépend de la longueur L, si LE=LR alors leur fréquence propre sont identiques Les amplitudes du résonateur sont maximums lorsque la fréquence propre de l’excitateur est la même que la fréquence propre du résonateur. Il y a résonance. A Résonance aiguë Résonance floue Si on augmente l’amortissement de R, la résonance est plus floue. On dit que l’acuité de la résonance diminue. Courbe de résonance : Résonance aiguë 0 F.Duhamel f B.T.S S.C.B.H Page N°6/18 On peut BREVET DE TECHNICIEN SUPERIEUR Systèmes Constructifs Bois et Habitat. VI. Résonateur acoustique. U Lorsqu’on frappe le diapason, le son perçu est faible U Lorsqu’on frappe le diapason, le son perçu bien plus important Caisse dite de résonance La masse d’air contenu dans la caisse de résonance entre en vibration et absorbe l’énergie de la source sonore (diapason) puis la reémet. U U D1 D2 D1 et D2 sont deux diapasons identiques. Lorsqu’on excite D1 et qu’on l’arrête brusquement on perçoit un son provenant de D2. D2 entre en résonance. Quand on ajoute une surcharge à D2. U D2 (les fréquences propres de D1 et de D2 sont alors différentes) la résonance ne se produit plus, on ne perçoit plus le son provenant de D2 Le phénomène de résonance acoustique est très sélectif. Le phénomène de résonance peut-être recherché dans certains domaines, car le système résonant se comporte comme un filtre des fréquences indésirables (radiodiffusion). Mais il existe de nombreux domaines où il peut s’avérer dangereux (risque de surtension en électricité, risque de détérioration des pièces mécaniques dans une automobile ou une machine. F.Duhamel B.T.S S.C.B.H Page N°7/18 BREVET DE TECHNICIEN SUPERIEUR Systèmes Constructifs Bois et Habitat. VII. Ondes stationnaires. Repos vibreur ventres Aspect de la corde observé au stroboscope réglé à la fréquence du vibreur . Nœuds L’onde émise par le vibreur se propage le long de la corde, se réfléchit à l’extrémité fixe. L’onde réfléchie a même amplitude, même fréquence mais un sens de propagation opposé. La superposition des 2 ondes, incidente et réfléchie peut, sous conditions, générer une onde stationnaire. Cette onde semble ne plus se propager. La corde à l’aspect d’un ou plusieurs fuseaux, certains points de la corde vibrent avec une grande amplitude: ce sont les ventres (V) de vibration. Entre deux ventres, on observe des points pratiquement immobiles : les nœuds (N) de vibration. Résonance et ondes stationnaires : On peut régler la longueur de la corde ou la fréquence du vibreur pour obtenir des fuseaux de grande amplitude. La résonance s’observe alors si la fréquence f de l’excitateur (vibreur) est égale à la fréquence propre f0 de la corde ou à un multiple de f0. La condition d’obtention d’une onde stationnaire à n fuseaux est n./2=L => sachant que f=c/ alors f= avec f0= Rappel : La célérité de propagation c d’une corde tendue par une force est c= µ Avec µ : masse linéique de la corde L=3./2 L=/2 1 fuseau : fvibreur=f0 F.Duhamel 3 fuseaux : fvibreur=3.f0 B.T.S S.C.B.H Page N°8/18 BREVET DE TECHNICIEN SUPERIEUR Systèmes Constructifs Bois et Habitat. VIII. Les relations fondamentales de la propagation. a. Longueur d’onde, célérité, période. Un point M effectue une vibration transversale de période T, le mouvement vibratoire avance d’une longueur d’onde , si la célérité est désignée par v : v.T longueur d’onde Date t=0 célérité du mouvement période de la source du point M M Date t=T/4 M Date t=T M La relation est valable pour les ondes transversales ou longitudinales. Elle fait intervenir la source et le point vibrant (par leur caractéristique fondamentale :T ) ainsi que le milieu propagateur (par sa caractéristique :v) F.Duhamel B.T.S S.C.B.H Page N°9/18 BREVET DE TECHNICIEN SUPERIEUR Systèmes Constructifs Bois et Habitat. b. Equation horaire du mouvement le long d’un rayon. Soit S la source, M un point qui reçoit de l’énergie apportée par les ondes, Sx la direction de propagation. Sx est nommé rayon propagateur. On suppose la propagation linéaire et sans amortissement. Le point M reproduit le mouvement de la source, avec la même amplitude, mais avec un certain retard puisque la transmission n’est pas instantanée. Soit A l’amplitude de la source et T sa période. L’équation horaire de S s’écrit, en prenant zéro comme origine des phases : 2. . t) y = A . sin ( T Pour parcourir la distance SM=x, le mouvement, de célérité égale à v, à mis le temps =x/v A la date t l’élongation du point M est exactement celle que représentait la source à la date antérieure t-. Son expression est donc 2. t . ( t - )= A . sin 2.( ) yM = A . sin T T T avec =x/v t x yM= A . sin 2.( ) T v.T avec =v.T t x yM= A . sin 2.( ) T v M yM= A . sin 2.( S y = A . sin ( t x ) T x 2. . t) T Cette relation montre que l’élongation d’un point quelconque du milieu traversé par les ondes dépend à la fois : Du temps. De sa distance par rapport à la source. La longueur x, comptée le long du rayon entre S et M, est nommée différence de marche entre le point et la source. L’angle 2..x/ , est la différence de phase entre le mouvement de la source et celui du point. Pour d‘écrire l’état vibratoire le long d’un rayon il faut tenir compte d’une double périodicité : Périodicité dans le temps : tous les points ont la même fréquence de la source. La source impose sa fréquence là où elle envoie de l’énergie. F.Duhamel B.T.S S.C.B.H Page N°10/18 BREVET DE TECHNICIEN SUPERIEUR Systèmes Constructifs Bois et Habitat. Périodicité dans l’espace : A une date déterminée. Sont en phase avec la source tous les points tels que : x=k. Sont en phase entre eux, deux points A et B tels que : xB-xA=k. Sont en opposition de phase avec la source tous les points tels que : x=(2k+1)./2 Sont en opposition de phase entre eux, deux points C et D tels que : xD-xC=(2k+1)./2 yM= A . sin 2.( t x ) T x d=k. A S ys = A . sin ( 2. . t) T B D C M propagation d=(2k+1)./2 IX. Notions d’interférence : a. Phénomène : Dans un même milieu de propagation , deux sources peuvent produire des ondes qui se superposent, il peut y avoir des zones où les deux ondes s’annihilent et d’autres zones où elles se renforcent. Pour produire ces interférences il faut que les sources soient cohérents ( même fréquence et même déphasage constant). b. Application : On peut observer ce phénomène d’interférences dans tous les domaines des ondes( mécanique, acoustique, optique, électromagnétique..) En acoustique, on peut réduire le niveau sonore en un endroit en y faisant interférer deux ondes sonores obtenues à partir du bruit ambiant de tel sorte que cet endroit soit sur une frange nulle. En optique, les couleurs de lames minces (bulles de savon ou couches d’huile) proviennent de franges d’interférences entre la lumière incidente et la lumière réfléchie sur les surfaces des lames. Les contrôles de qualité des surfaces polies, la mesure de l’épaisseur de cales de références dans les ateliers de métrologie peuvent être obtenus avec une très grande précisions 10-7, par des techniques d’interférométrie. Les hologrammes sont des figures d’interférences produite par un laser éclairant un objet et la lumière diffusée par cet objet. En astronomie, on améliore la résolution des observations effectuées au moyen des télescopes en utilisant plusieurs miroirs (ou antenne en radioastronomie). F.Duhamel B.T.S S.C.B.H Page N°11/18 BREVET DE TECHNICIEN SUPERIEUR Systèmes Constructifs Bois et Habitat. X. Diffraction : Si on place dans une cuve à ondes un obstacle muni d’une ouverture de largeur inférieure à la longueur d’onde d’une onde plane créée, il y a apparition d’une onde circulaire qui semble émise par l’ouverture : c’est le phénomène de diffraction. Les ondes incidentes et diffractées ont même longueur d’onde . Avec une ouverture supérieure à la longueur d’onde il n’y a pas de diffraction. On observera ce phénomène en optique et en acoustique. XI. Le phénomène de réflexion. Première loi de Descartes : l’angle d’incidence et l’angle de réflexion sont égaux : i= i’ Le point de rencontre du rayon incident et du dioptre est appelé point d'incidence. i i’ Site très intéressant http://www.odpf.org/anterieures/xviii/gr-23/pdf/memoire_23.pdf XII. Le phénomène de réfraction La loi de Descartes de la réfraction exprime le changement de direction d'un faisceau lumineux lors de la traversée d'une paroi, séparant deux milieux différents. Chaque milieu est caractérisé par sa capacité à « ralentir » la lumière, modélisée par son indice de réfraction n qui s'exprime sous la forme : où v est la vitesse de la lumière dans ce milieu et c est la vitesse de la lumière dans le vide. F.Duhamel B.T.S S.C.B.H Page N°12/18 BREVET DE TECHNICIEN SUPERIEUR Systèmes Constructifs Bois et Habitat. Soit n1 l'indice de réfraction du milieu dans lequel se propage le rayon incident et n2 celui du milieu dans lequel se propage le rayon réfracté. La loi de la réfraction s'énonce ainsi : le rayon réfracté est dans le plan d'incidence la relation liant les indices de réfraction n1 et n2 de chacun des milieux et les angles incident θ1 et réfracté θ2 sont liés par la relation dite de Descartes : Pour n1>n2 (et respectivement n1<n2) le rayon réfracté(ou incident) se rapproche plus rapidement du dioptre que le rayon incident(ou réfracté).Quand le rayon réfracté (ou incident) se retrouve mathématiquement sur le dioptre (sa limite) il y a alors réflexion totale. Application :Au pied d’un mur vertical se trouve un bassin profond de 1 m et large de 2 m. Sur le fond du bassin, on installe un projecteur (faisceau lumineux) destiné à éclairer une petite niche située dans le mur à 2,5 m au dessus du niveau du sol. Le bassin étant vide, on règle la position du projecteur pour qu’il éclaire la niche. On remplit le bassin d’eau jusqu'au ras du sol dont l’indice de l’eau est n=1,33 Exercices : Exemple 1 Représenter graphiquement la fonction périodique : u=10 sin 6,28. t échelle :1cm=5unités 1cm=0,1s Déterminer la période de u. Calculer sa fréquence. Calculer sa pulsation. Déterminer l’amplitude de u. Exemple 2 F.Duhamel 1 B.T.S S.C.B.H Page N°13/18 BREVET DE TECHNICIEN SUPERIEUR Systèmes Constructifs Bois et Habitat. Exemple 3 Exercices : a. Un pendule est constitué d’un fil vertical et d’une petite masse. Animé d’un mouvement oscillatoire, on compte 50 oscillations en 60s. i. Calculer sa période T et sa fréquence f. l ii. On montre que la période d’un pendule est donnée par la relation T=2. où l est la longueur du g filet g=9,8 m/s². Calculer la longueur du fil du pendule étudié. iii. Comment varie la fréquence si on allonge le fil ? b. On relève les oscillogrammes relatifs aux sons émis respectivement par un diapason et par un instrument de musique. Diapason : Instrument de musique : Sachant que la fréquence du son émis par le diapason est de 440Hz, calculer la fréquence du son émis par l’instrument. c. Un véhicule roule à 72 km/h. Une roue de diamètre 0,50m est mal équilibrée. Elle communique au camion des oscillations périodiques de fréquence f. i. Exprimer la vitesse du véhicule en m/s. ii. Calculer la fréquence n de rotation de la roue en tr/s. iii. En déduire la fréquence f des oscillations. iv. Lorsque le camion atteint une certaine vitesse, le levier de changement de vitesse vibre avec une forte amplitude. La fréquence des oscillations est de 17Hz. a. S’agit-il d’un phénomène de résonance ? b. Calculer la vitesse critique correspondante en km/h. v. La roue défectueuse a été rééquilibrée. Le camion roule sur un chemin de terre présentant des ondulations régulièrement espacées de 0,40m. Le camion et la remorque constituent alors un oscillateur de fréquence 35Hz. Calculer la vitesse, en km/h, pour laquelle le camion entre en résonance F.Duhamel B.T.S S.C.B.H Page N°14/18 BREVET DE TECHNICIEN SUPERIEUR Systèmes Constructifs Bois et Habitat. Etude d’un oscillateur mécanique : Un ressort de raideur k est fixé à un solide S de masse m=250g. L’autre extrémité du ressort est fixe. Le solide peut coulisser sur une tige horizontale. Initialement le ressort n’est pas tendu. Le centre de gravité G du ressort est en O. On écarte le solide d’une longueur Xmax et on lâche. La force de rappel du ressort est telle que T=kx=k(L-L0) L0 x L A) Absence de frottement (régime périodique) : 1)En appliquant le PFD montrer que le déplacement du système est régi par une équation différentielle du second ordre. 2) La solution de l’équation différentielle peut s’écrire x(t)=Xmax .sin(0t+), Xm : amplitude maximum du mouvement ; 0 : pulsation propre du système ; :phase à l’origine des dates. Donner l’expression de la pulsation propre du système en fonction de m et de k. 3)D’après le relevé, ci-dessous, donnant l’élongation en fonction du temps : Donner la valeur de la période propre T0 de la fréquence propre f0, en déduire sa pulsation propre 0 du système. En déduire la valeur de k, coefficient de raideur du ressort.. Déterminer l’élongation maximale du ressort. 4)Donner l’expression littérale de la vitesse du point G, que vaut la vitesse en t=0. 5)Que peut-on dire de l’énergie mécanique du système, donner son expression en fonction de Xm, sachant que l’énergie potentielle est telle que Ep=1/2.k.x². Régime périodique 2 1,5 1 X en (cm) 0,5 0 0 0,5 1 1,5 2 -0,5 -1 -1,5 -2 t en (S) F.Duhamel B.T.S S.C.B.H Page N°15/18 BREVET DE TECHNICIEN SUPERIEUR Systèmes Constructifs Bois et Habitat. B) Frottements (régime pseudo périodique ou apériodique) : Frottements fluides : La masse est soumise au frottement fluide fr=-. V. Avec des frottements faibles l’amplitude des oscillations diminue (régime pseudo périodique), si les frottements sont importants, la masse écartée de sa position d’équilibre puis lâchée revient vers sa position d’équilibre (régime apériodique). 1)Dans le cas des frottements faibles, déterminer la pseudo-période du système. Que peut-on dire ? 2)Que peut-on dire de l’énergie mécanique, se conserve t’elle ?, diminue t’elle ou augmente t’elle ? Régime apériodique, frottement fluide. Régime pseudopériodique, frottement fluide. 2 2 1,8 1,5 1,6 1 1,4 X en (cm) x en (cm) 0,5 0 0 0,5 1 1,5 2 -0,5 1,2 1 0,8 0,6 -1 0,4 -1,5 0,2 0 -2 0 0,5 1 t en (s) 1,5 2 t en (s) Frottements solides : La masse est soumise à un frottement solide fr=cste. Régime pseudopériodique, frottement solide. 2 1,5 X en (cm) 1 0,5 0 0 0,5 1 1,5 2 -0,5 -1 -1,5 -2 t en (s) Si fr est augmente, on obtient un régime apériodique. Oscillations entretenues : Malgré les frottements on peut conserver une amplitude constante, expliquez comment ? F.Duhamel B.T.S S.C.B.H Page N°16/18 BREVET DE TECHNICIEN SUPERIEUR Systèmes Constructifs Bois et Habitat. Exemple d’oscillations forcées : résonance. Le résonateur étudié est l'oscillateur ressort-solide. Grâce à un moteur, on lui applique une force extérieure, de fréquence f égale à la fréquence de rotation du moteur. Le résonateur oscille à la fréquence f réglable imposée par l'excitateur (moteur). On étudie les oscillations du résonateur en modifiant la fréquence f de l'excitateur. On mesure l'amplitude xm des oscillations du résonateur dans trois situations d'amortissement : faible, moyen et fort. Fluide Si l'amortissement est faible, l'amplitude du résonateur est maximale pour une certaine fréquence fR de l'excitateur proche de la fréquence propre f0 du résonateur. Il y a résonance aiguë d'amplitude. Si l'amortissement est moyen, la fréquence de résonance diminue et la résonance devient plus difficile à repérer, elle est floue. Si l'amortissement est grand, il n'y a plus de résonance Ce phénomène de résonance s'observe pour d'autres types d'oscillations, notamment les oscillations électriques ou optiques. F.Duhamel B.T.S S.C.B.H Page N°17/18 BREVET DE TECHNICIEN SUPERIEUR Systèmes Constructifs Bois et Habitat. Autres exemples d’oscillateurs mécaniques : Le ressort vertical. T=k(L-L0) et T’= k(L’0-L0) et x= k(L-L’0) En déplacement : P+T=m.aG Projection : P-T=m.aG 1 : mg-k(L-L0) =m.d²x/dt² A l’équilibre :0 P+T’=0 Projection : P-T’=0 => P=T’ => mg=k(L’0-L0) (L’0-L0)=mg/k => L0=L’0-mg/k et donc L-L0=L-L’0+mg/k en reportant dans 1 :mg-k(L-L’0+mg/k)= m.d²x/dt² -k(L-L’0)= m.d²x/dt² ; -k.x= m.d²x/dt² ; m.d²x/dt²+k.x=0 d²x/dt²+(k/m).x=0 équation différentielle d’un oscillateur harmonique de pulsation telle que ²0=k/m L0 L’0 x L T’ T P P Le pendule pesant : () R O l d P C’est un système mécanique mobile autour d’un axe horizontal ne passant pas par son centre d’inertie (ex :balancier d’unehorloge.) Le solide S de masse m est en mouvement de rotation à la vitesse autour de l’axe perpendiculaire au point O, où passe l’axe Les forces de frottement sont négligées. S est soumis à son poids P et à la réaction R de l’axe. Relation fondamentale de la dynamique : (Fext)=J.d²/dt² =>(R) +(P)=J.d²/dt² (R)=0 (P)=-P.d=-m.g.l.sin J est le moment d'inertie de S -m.g.l.sin=J.d²/dt² ; d²/dt²+m.g.l.sin Cette équation différentielle n’admet pas de fonction sinusoïdale comme solution , ce n’est pas un oscillateur harmonique. Avec des oscillations de faibles amplitudes ( faible) sin d²/dt²+m.g.l.équation différentielle d’un oscillateur harmonique de pulsation telle que 0²=m.g.l/J. * Un pendule simple est un cas particulier idéal de pendule pesant, il est constitué d’un objet de masse m accroché à une extrémité d’un fil inextensible ou d’une tige rigide, de masse négligeable devant celle de l’objet, le centre de gravité du système est confondu avec celui de l’objet Dans ce cas J=m.l² d²/dt²+g/l.0²=g/l P F.Duhamel B.T.S S.C.B.H Page N°18/18
