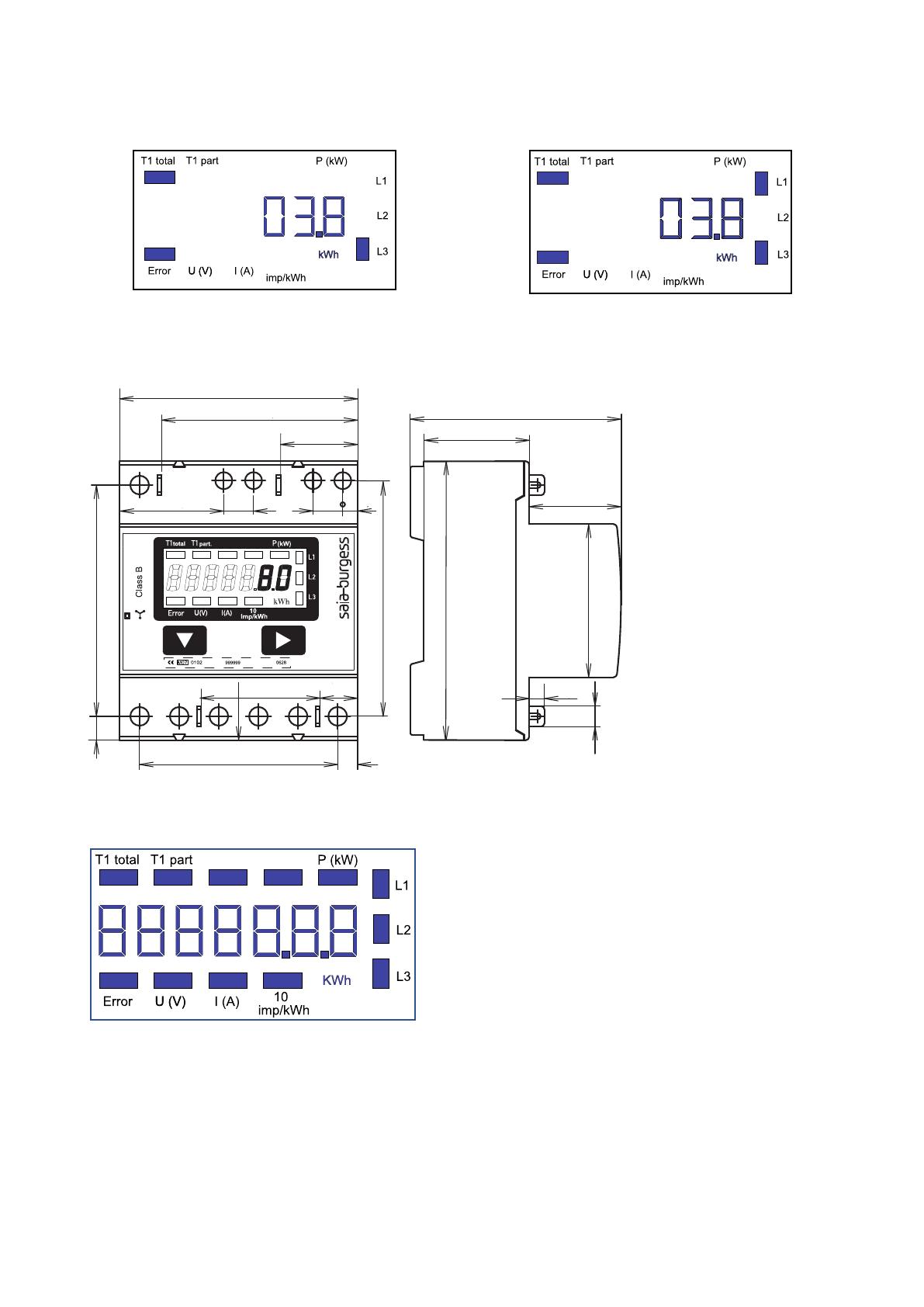

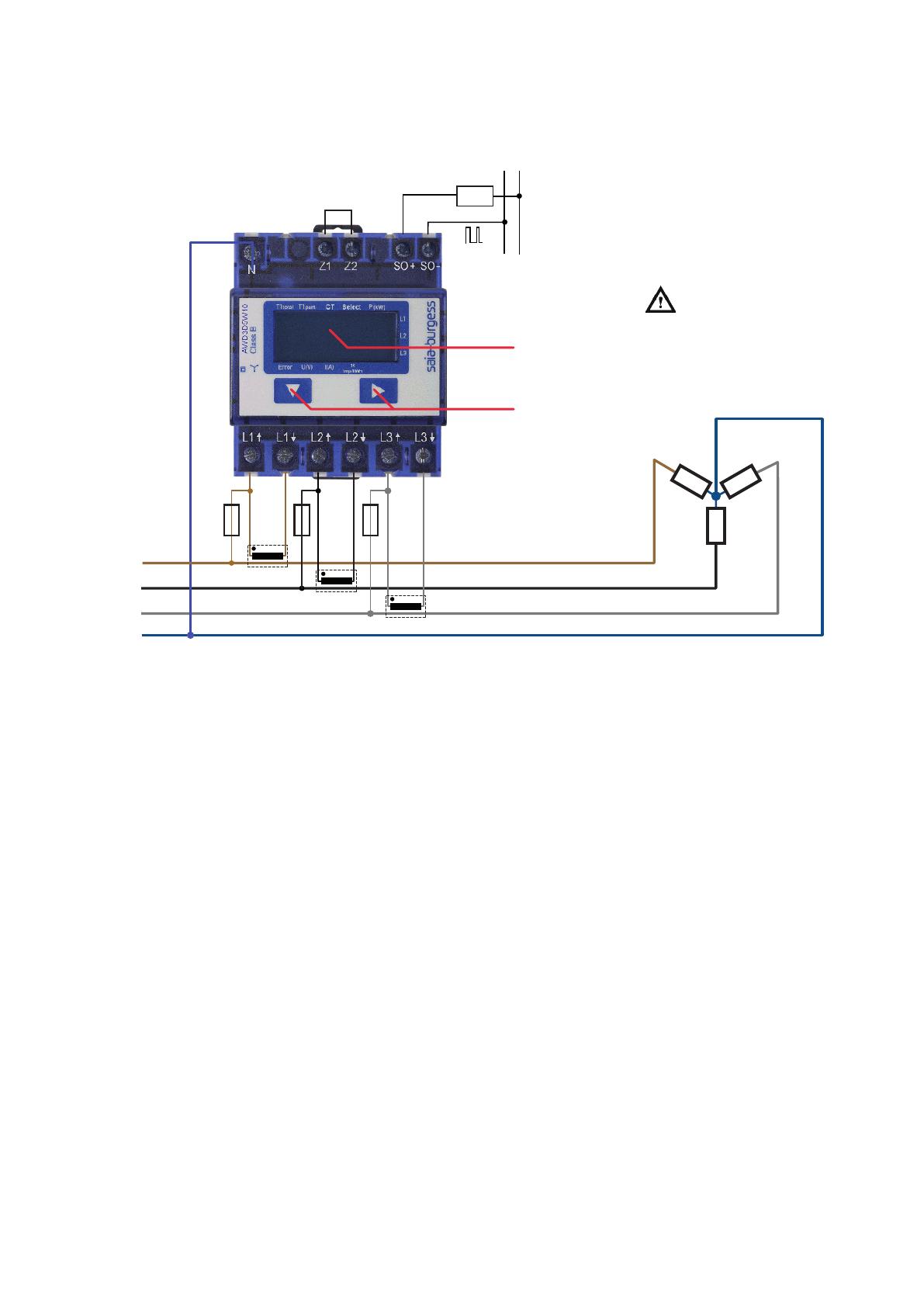

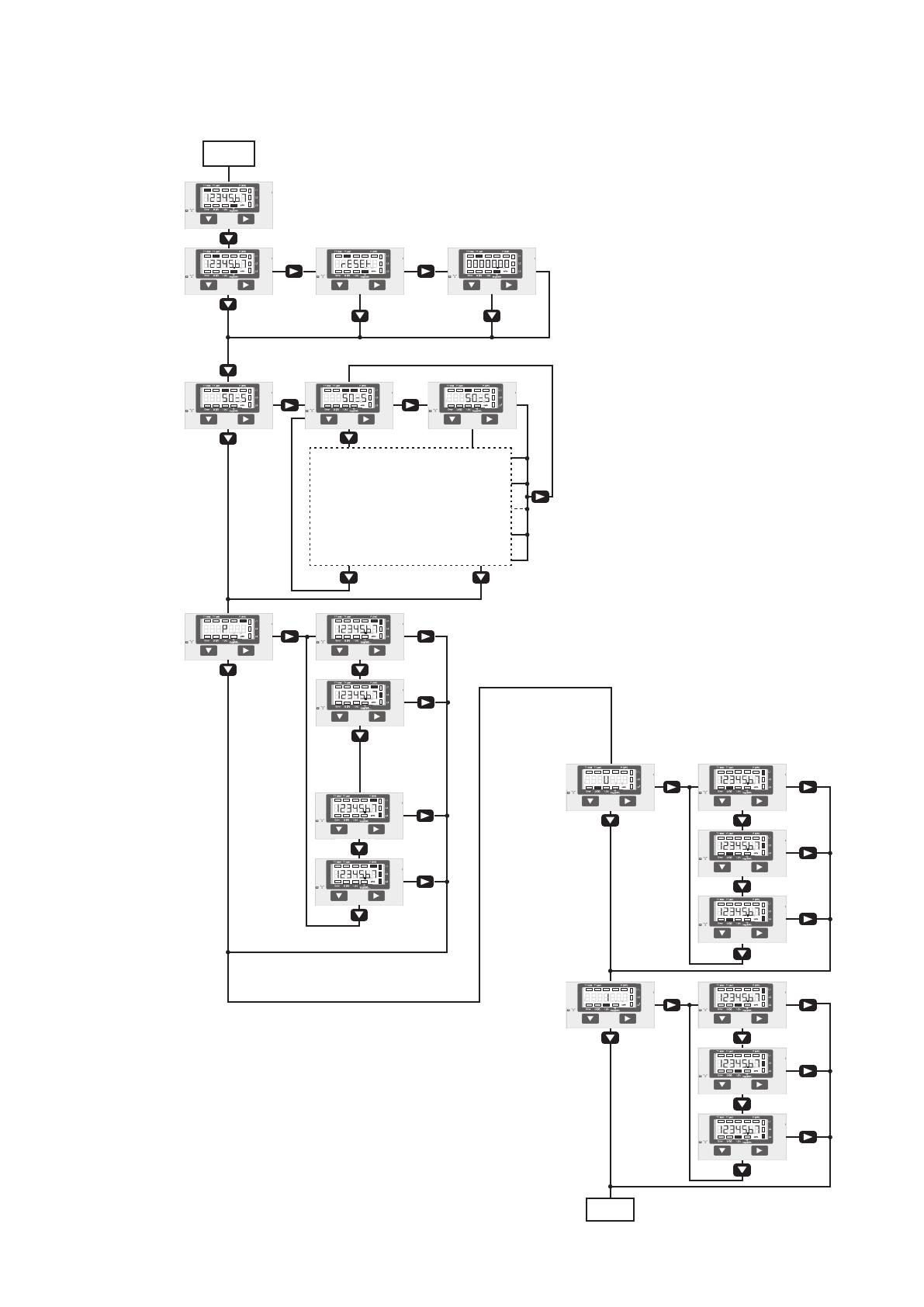

Fiche technique Compteur d’énergie électronique triphasé à écran LCD Controls Division Compteur d’énergie avec écran à cristaux liquides et interface S0 intégrée. L’interface S0 (prononcé S-O-interface) est une interface matérielle pour la transmission des valeurs mesurées dans l’automatisation du bâtiment. Caractéristiques principales : ■■ Compteur d’énergie triphasé 3 × 230 / 400 VCA 50 Hz ■■ Raccordement par transformateur d’intensité (TI) jusqu’à 6 000 A ■■ Affichage de la puissance, de la tension et du courant ■■ Écran de 7 chiffres pour 1 tarif ■■ Plombable via couvre borne (disponible comme accessoire) ■■ Classe de précision B selon EN50470-3, 1 selon CEI62053-21 ■■ S0 output AWD3 Tarif Simple Affichage Puissance, tension et courant Affichage hors tension Sans Directive MID Courant de référence / maxi Iréf = 5 A, Imax = 6 A Courant primaire 5 à 1 500 A 1 000 à 6 000 A Tension 3 × 230 / 400 VCA, 50 Hz Fréquence d’impulsion sortie S0 10 impulsions / kWh 1 impulsion / kWh Accessoire Cache-bornes plombable AWD3D5W10MC2A00 AWD3D5W10MC3A00 Références de commande AWD3D5W10ND3A00 Agréments Référence de commande (4, protection recommandée contre les contacts accidentels) Domaines d’application Gestion énergétique précise et facturation individuelle d’une large gamme d’installations à usage collectif : ■ Centres commerciaux, aéroports, gares ferroviaires ■ Espaces communs de bureaux, usines, zones climatisées ■ Établissements hôteliers, hospitaliers et scolaires 4 104 7485 0 Affichages d’erreur Exemple : erreur de raccordement sur L3 CT Exemple : erreur de raccordement sur L1 et L3 Select CT 10 Select 10 Encombrement 70 70 62 62 57,7 57.7 31 31 22,7 22.7 Select 45 69.5 69,5 68 68 35 35 8282 AWD3D5W10 CT 27 27 4.5 4,5 9 9 9 9 30,5 30.5 11 11 4.5 4,5 6 7 11,7 ==(58,5) 55xx11.7 [58.5] 6 Affichages et mesure de transformateur CT 2| www.saia-cc.com Select ■ Consommation totale tarif T1 part Consommation partielle tarif (RAZ possible) ■ CT Réglage du rapport du transformateur de courant ■ Select Cavalier Z1-Z2 ouvert : réglage du rapport TC par la commande de menu « Select » ■ P (kW) Puissance instantanée totale ou par phase ■ U (V) Tension par phase ■ I (A) Intensité par phase ■ 10 Imp/kWh Impulsions en fonction de la puissance absorbée ■ kWh Unité d’affichage de la consommation électrique ■ L1 / L2 / L3 Phase concernée par l’affichage de puissance P, tension U, intensité I ou erreur Error ■ Error Phase absente ou sens du courant incorrect + phase concernée (cf. ci-dessus) T1 total ■ Fiche technique – Saia® AWD3, Compteur d’énergie triphasé avec mesure de transformateur et écran LCD Menu pour afficher les valeurs à l’écran LCD Start CT Select T1 total kWh CT Select T1 partielle (T1 part) CT Select kWh CT Select Rapport de transformation (CT) CT > 3 s Select kWh Select CT kWh 5:5 250:5 750:5 CT Select kWh 50:5 300:5 1000:5 CT Select kWh AWD3D5W10M Puissance actuelle (P) CT > 3 s kWh 5 … 1500 A 100:5 400:5 1250:5 150:5 500:5 1500:5 200:5 600:5 Select kWh kWh CT Select kWh CT Select Tension (U) CT CT Select kWh kWh Select kWh CT Select kWh CT Select kWh CT Select kWh CT Courrent (I) Select CT Select kWh kWh CT Select kWh CT Select kWh Start Fiche technique – Saia® AWD3, Compteur d’énergie triphasé avec mesure de transformateur et écran LCD www.saia-cc.com |3 Schéma de raccordement AWD3 : mesure avec TI Sortie S0 5 à 30 VCC Écran LCD Le branchement secondaire côté secteur du transformateur d’intensité doit être relié à la phase à mesurer et le transformateur d’intensité ne doit pas être mis à la terre dans ce cas. 3 × 230/400 VCA Poussoirs L1 L2 L3 N (PEN) 4| Fusible: T 250 mA (3x) www.saia-cc.com Fiche technique – Saia® AWD3, Compteur d’énergie triphasé avec mesure de transformateur et écran LCD Caractéristiques techniques Classe de précision Tension de service Consommation Plage de comptage Écran Écran lisible hors tension Sortie (interface) S0 Distance de transmission sortie S0 Mesure de transformateur Courant de référence / maxi Courant de démarrage / mini Rapport TC Impulsions par kWh Écran LCD Sortie S0 B (EN50470-3), 1 (CEI 62 053-21) 3 × 230 / 400 VCA, 50 Hz Tolérance –20% / +15% Puissance active : 0,4 W par phase 00˙000.00… 99˙999.99 100˙000.0 … 999˙999.9 LCD rétroéclairé, hauteur des chiffres : 6 mm Par condensateur Réserve de marche : 2 lectures maxi en 10 j Optocoupleur 30 V / 20 mA maxi et 5 V mini, impédance 100 Ω, durée d’impulsion 30 ms 1000 m maxi (sous 30 V / 20 mA) 5 à 1 500 A Iréf = 5 A, Imax = 6 A Ist = 10 mA, Imin = 0,05 A 50 : 5 100 : 5 150 : 5 1000 : 5 1250 : 5 1500 : 5 200 : 5 250 : 5 300 : 5 400 : 5 2000 : 5 2500 : 5 3000 : 5 500 : 5 600 : 5 750 : 5 1000 : 5 4000 : 5 5000 : 5 6000 : 5 1250 : 5 1500 : 5 5 : 5 1 000 à 6 000 A Iréf = 5 A, Imax = 6 A Ist = 10 mA, Imin = 0,05 A 10 10 1 1 Montage et connectique Fixation Sur rail 35 mm selon EN60715TH35 Raccordement des circuits principaux Section de conducteur 1,5 à 16 mm2, tournevis Pozidrive n° 1, vis à tête fendue n° 2, couple de serrage 1,5 à 2 Nm Raccordement Section de conducteur maxi 2,5 mm2, du circuit de commande tournevis Pozidrive n° 0, vis à tête fendue n° 2, couple de serrage 0,8 Nm Isolement Essai sous 4 kV / 50 Hz selon VDE0435 Tension de choc 6 kV 1,2 / 50 µs selon IEC255-4 Classe de protection II Température de service –10 °C à +55 °C Température de stockage –30 °C à +85 °C Hygrométrie 95% de +25 °C à +40 °C, sans condensation CEM Tension de choc selon CEI61000-4-5 sur circuit principal : 4 kV Tension de choc selon CEI61000-4-5 sur sorties S0 : 1 kV Transitoires rapides en salves selon CEI61000-4-4 : 4 kV Décharges électrostatiques selon CEI61000-4-2, au contact : 8 kV, dans l’air : 15 kV Fiche technique – Saia® AWD3, Compteur d’énergie triphasé avec mesure de transformateur et écran LCD www.saia-cc.com |5 Contact Suisse et international La brochure a été reçue de : Saia-Burgess Controls Ltd Bahnhofstrasse 18 CH-3280 Murten / Suisse T +41 (0)26 672 72 72 F +41 (0)26 672 74 99 [email protected] www.saia-pcd.com Support produits, Site internet technique de référence : www.sbc-support.ch P+P26/496 F3 06. 2011 Sous réserve de modifications sans préavis.
