PRO - C.C.T.P. - lot n°10 – Juillet 2011 – indice 1
SDIS de la Somme – centre de secours AULT
12

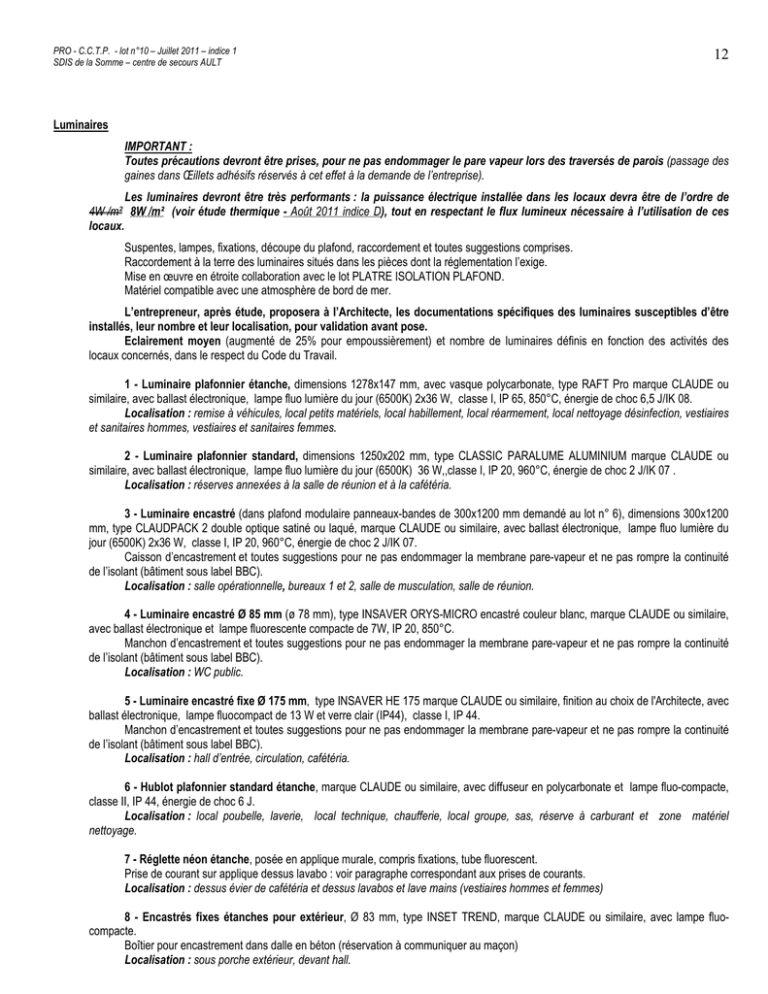

Luminaires
IMPORTANT :
Toutes précautions devront être prises, pour ne pas endommager le pare vapeur lors des traversés de parois (passage des
gaines dans Œillets adhésifs réservés à cet effet à la demande de l’entreprise).
Les luminaires devront être très performants : la puissance électrique installée dans les locaux devra être de l’ordre de
4W /m² 8W /m² (voir étude thermique - Août 2011 indice D), tout en respectant le flux lumineux nécessaire à l’utilisation de ces
locaux.
Suspentes, lampes, fixations, découpe du plafond, raccordement et toutes suggestions comprises.
Raccordement à la terre des luminaires situés dans les pièces dont la réglementation l’exige.
Mise en œuvre en étroite collaboration avec le lot PLATRE ISOLATION PLAFOND.
Matériel compatible avec une atmosphère de bord de mer.
L’entrepreneur, après étude, proposera à l’Architecte, les documentations spécifiques des luminaires susceptibles d’être
installés, leur nombre et leur localisation, pour validation avant pose.
Eclairement moyen (augmenté de 25% pour empoussièrement) et nombre de luminaires définis en fonction des activités des
locaux concernés, dans le respect du Code du Travail.
1 - Luminaire plafonnier étanche, dimensions 1278x147 mm, avec vasque polycarbonate, type RAFT Pro marque CLAUDE ou
similaire, avec ballast électronique, lampe fluo lumière du jour (6500K) 2x36 W, classe I, IP 65, 850°C, énergie de choc 6,5 J/IK 08.
Localisation : remise à véhicules, local petits matériels, local habillement, local réarmement, local nettoyage désinfection, vestiaires
et sanitaires hommes, vestiaires et sanitaires femmes.
2 - Luminaire plafonnier standard, dimensions 1250x202 mm, type CLASSIC PARALUME ALUMINIUM marque CLAUDE ou
similaire, avec ballast électronique, lampe fluo lumière du jour (6500K) 36 W,,classe I, IP 20, 960°C, énergie de choc 2 J/IK 07 .
Localisation : réserves annexées à la salle de réunion et à la cafétéria.
3 - Luminaire encastré (dans plafond modulaire panneaux-bandes de 300x1200 mm demandé au lot n° 6), dimensions 300x1200
mm, type CLAUDPACK 2 double optique satiné ou laqué, marque CLAUDE ou similaire, avec ballast électronique, lampe fluo lumière du
jour (6500K) 2x36 W, classe I, IP 20, 960°C, énergie de choc 2 J/IK 07.
Caisson d’encastrement et toutes suggestions pour ne pas endommager la membrane pare-vapeur et ne pas rompre la continuité
de l’isolant (bâtiment sous label BBC).
Localisation : salle opérationnelle, bureaux 1 et 2, salle de musculation, salle de réunion.
4 - Luminaire encastré Ø 85 mm (ø 78 mm), type INSAVER ORYS-MICRO encastré couleur blanc, marque CLAUDE ou similaire,
avec ballast électronique et lampe fluorescente compacte de 7W, IP 20, 850°C.
Manchon d’encastrement et toutes suggestions pour ne pas endommager la membrane pare-vapeur et ne pas rompre la continuité
de l’isolant (bâtiment sous label BBC).
Localisation : WC public.
5 - Luminaire encastré fixe Ø 175 mm, type INSAVER HE 175 marque CLAUDE ou similaire, finition au choix de l'Architecte, avec
ballast électronique, lampe fluocompact de 13 W et verre clair (IP44), classe I, IP 44.
Manchon d’encastrement et toutes suggestions pour ne pas endommager la membrane pare-vapeur et ne pas rompre la continuité
de l’isolant (bâtiment sous label BBC).
Localisation : hall d’entrée, circulation, cafétéria.
6 - Hublot plafonnier standard étanche, marque CLAUDE ou similaire, avec diffuseur en polycarbonate et lampe fluo-compacte,
classe II, IP 44, énergie de choc 6 J.
Localisation : local poubelle, laverie, local technique, chaufferie, local groupe, sas, réserve à carburant et zone matériel
nettoyage.
7 - Réglette néon étanche, posée en applique murale, compris fixations, tube fluorescent.
Prise de courant sur applique dessus lavabo : voir paragraphe correspondant aux prises de courants.
Localisation : dessus évier de cafétéria et dessus lavabos et lave mains (vestiaires hommes et femmes)
8 - Encastrés fixes étanches pour extérieur, Ø 83 mm, type INSET TREND, marque CLAUDE ou similaire, avec lampe fluo-
compacte.
Boîtier pour encastrement dans dalle en béton (réservation à communiquer au maçon)
Localisation : sous porche extérieur, devant hall.

PRO - C.C.T.P. - lot n°10 – Juillet 2011 – indice 1
SDIS de la Somme – centre de secours AULT
15
Installation électrique pour production solaire d’électricité avec dispositif photovoltaïque.
Données de base :
− Production solaire d’électricité avec dispositif photovoltaïque en toiture terrasse (éléments fournis et installés par le lot
COUVERTURE ETANCHEITE BICOUCHE.
− Orientation : horizontale.
− Localisation : intégré à la toiture
− Puissance totale : 2,475 kWc (2 475 Wc) au moins. 2,720 kWc (2720 Wc) au moins.
Les prestations demandées au présent lot seront réalisées dans le respect de la réglementation thermique 2005, complétée par les
préconisations du bureau d’étude thermiques (Août 2011 – indice D) et toutes les règles ouvrant droit à la certification BBC-effinergie,
PREBAT 2011 Picardie.
Nota :
Les films photovoltaïques certifiées d’une classe II de sécurité électrique, conformément à la norme NF en 61730, jusqu’à une
tension maximale de 1000 V DC, sont fournis et installés par le lot COUVERTURE ETANCHEITE BICOUCHE.
L’onduleur photovoltaïque, les branchements électriques et le raccordement au réseau – compteur de revente sont à la charge du
lot ELECTRICITE, qui devra se conformer aux prescriptions et recommandations d’E.R.D.F.
L’entrepreneur informera le lot COUVERTURE ETANCHEITE BICOUCHE de toutes les suggestions susceptibles d’intéresser sa
prestation.
Il se soumettra aux prescriptions et recommandations d’E.R.D.F. du bureau d’études thermique, du bureau de contrôle technique,
des fabricants et des avis techniques, concernant les prestations à la charge.
Installation électrique du dispositif photovoltaïque - prescriptions communes intéressant les lots 4 et 10
Respecter les prescriptions relative au dimensionnement et à la pose du dispositif photovoltaïque, définies dans la nome NF C 15-
100, permettant de s’assurer de la sécurité et du bon fonctionnement des conducteurs électriques : intervenir en étroite coordination avec le
lot COUVERTURE ETANCHEITE BICOUCHE.
Câblage des modules : branchement en série.
Câble mono conducteur, double isolation, résistant aux UV et à la température.
Câbles électriques utilisés avec une tenue en température de -40°C à 120°C, une tension jusqu’à 1000 V en courant continu.
Sécurité des intervenants.
Protection des personnes contre les chocs électriques.
Sécurité électrique, sécurité des personnes, raccordement à la terre, toutes protections et suggestions.
Boîtier MC, 600 mm, câble inclus.
Prestations réalisées par des entreprises agréées par les fabricants concernés.
Onduleur photovoltaïque
Appareil compatible pour un système complet d’étanchéité bitumineuse avec films photovoltaïque autocollés en surface sur chantier,
destinés à générer de l’électricité lorsqu’ils sont exposés au soleil, procédé type SOPRASOLAR ou similaire.
Matériel mis en oeuvre compatibles avec une atmosphère maritime.
Convertisseur, de courant continu produit par les éléments photovoltaïques, en courant alternatif identique à celui du réseau
électrique.
Conçu pour ajuster en permanence la puissance maximale à injecter au réseau, selon la puissance et la tension fournies par les
modules et optimiser la production d’électricité.
Sécurité compatibilité électromagnétique.
Protection de découplage en cas d’absence de tension du réseau.
Sécurité électrique, sécurité des personnes, raccordement à la terre, toutes protections et suggestions.
Câblage et raccordement.
Mis en oeuvre suivant les préconisations du bureau d’études thermique, des fabricants, des avis techniques, d’E.R.D.F., …
Intervenir en étroite coordination avec le lot COUVERTURE ETANCHEITE BICOUCHE.
Localisation : Onduleur dans local technique.
Raccordement au réseau - compteur électrique de revente d’énergie électrique.
Compris protections, câblage et toutes suggestions de raccordement au réseau.
Installation et mise en service en étroite collaboration avec les services d’E.R.D.F.
