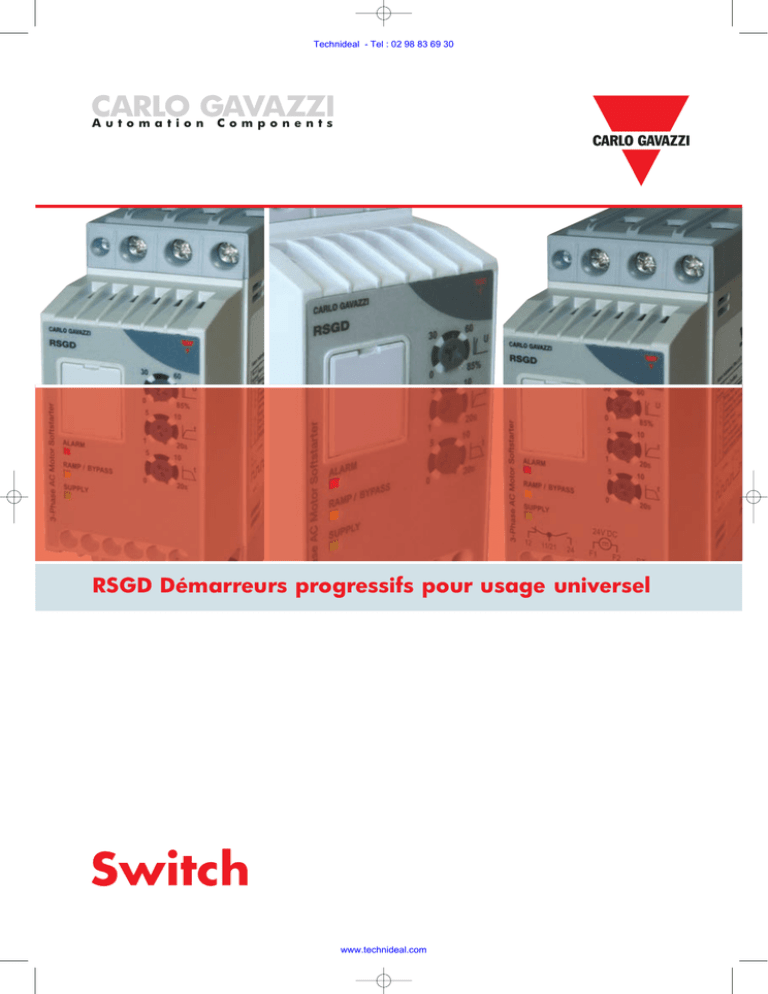

carlo gavazzi

RSGD Démarreurs progressifs pour usage universel
CARLO GAVAZZI
Automation Components
Technideal - Tel : [phone]
www.technideal.com

CARLO GAVAZZI Automation Components. Les spécifications sont sujettes à modification sans préavis. Illustrations non contractuelles.
RSGD Series
Gamme de démarreurs progressifs compacts, triphasés
Davantage de démarreurs progressifs dans un
espace panneau plus restreint
Les démarreurs progressifs RSGD possèdent un boîtier de
45mm de large et sont adaptés aux moteurs à induction
triphasés jusqu'à 45A. Grâce à leur conception extrêmement
compacte, ils s'adaptent aisément dans le coffret électrique. En
outre, le boîtier IP20 avec dissipateur thermique entièrement
intégré assure une protection supplémentaire du personnel,
ainsi qu'une installation plus aisée.
Moins de dissipation de chaleur
La gamme RSGD comprend des relais de bypass qui sont
enclenchés dès que le moteur atteint sa vitesse nominale,
réduisant ainsi la dissipation de chaleur à l'intérieur de
l'armoire électrique.
Fiabilité accrue
L'algorithme interne veille à ce que les relais soient
commutés uniquement au moment adéquat afin d'éviter les
pics de courant et les oscillations de couple sur le moteur,
augmentant ainsi la durée de vie de votre système.
Coût d'installation réduit
L'alimentation intégrée de la gamme RSGD (jusqu'à
400VAC) garantit une installation plus rapide et aisée étant
donné que moins de connexions sont requises. En outre, la
nécessité d'une alimentation externe étant éliminée
(uniquement les modèles RSGD40), la solution tient sur un
espace panneau plus restreint, autorisant ainsi une
économie de coûts supplémentaire.
Flexibilité pour vos applications
La gamme RSGD40 est disponible en deux plages de
tensions pour la commande de démarrage et d’arrêt
(24VAC/DC ou 110 - 400VAC) facilitant l'installation et
réduisant le temps de câblage. La gamme RSGD60 requiert
une alimentation externe ; ce modèle accepte une plage de
tensions d'alimentation plus étendue (220 - 600VAC) et
offre une plage de tension de commande de démarrage et
d’arrêt de 100 - 240VAC.
2
La nouvelle génération de démarreurs progressifs
RSGD est une solution conviviale de démarrage progressif pour moteurs
à induction triphasés. Logés dans un des boîtiers les plus compacts de
leur catégorie, les démarreurs de la gamme RSGD sont adaptés pour
démarrer et arrêter progressivement les moteurs d'une puissance jusqu'à
22kW/25CV @ 400V.
La gamme RSGD réduit le courant de démarrage de manière
significative, tout en maintenant des courants équilibrés sur toutes les
phases du moteur. Temps de démarrage, temps d’arrêt et couple initial
réglables indépendamment en fonction des besoins de votre
application. Des sorties relais optionnelles sont également disponibles
pour l'indication de fin de rampe et l'indication d'alarme afin de fournir
des informations utiles sur l'état du démarreur progressif à votre système
de commande.
Par ailleurs, d'autres accessoires sont également disponibles pour
assurer une interconnexion aisée avec les démarreurs Carlo Gavazzi,
offrant ainsi une solution complète de démarrage moteur.
Technideal - Tel : [phone]
www.technideal.com

CARLO GAVAZZI Automation Components. Les spécifications sont sujettes à modification sans préavis. Illustrations non contractuelles. 3
Applications
HVAC
• Compresseurs à pistons
• Compresseurs d'air
• Pompes centrifuges
• Compresseurs à vis
• Ventilateurs
Ascenseurs et escaliers roulants
• Ascenseurs hydrauliques
• Monte-charges
Agriculture
• Pompes centrifuges
• Systèmes d'irrigation
• Aérateurs
• Traitement des eaux usées
• Pompes auxiliaires
• Pompes aspirantes
• Pompes à distribution
Plastiques et Caoutchouc
• Machines à extruder
• Meules
• Mélangeurs
• Soufflantes
• Séchoirs
Technideal - Tel : [phone]
www.technideal.com

CARLO GAVAZZI Automation Components. Les spécifications sont sujettes à modification sans préavis. Illustrations non contractuelles.
RSGD Series
Gamme de démarreurs progressifs compacts, triphasés
4

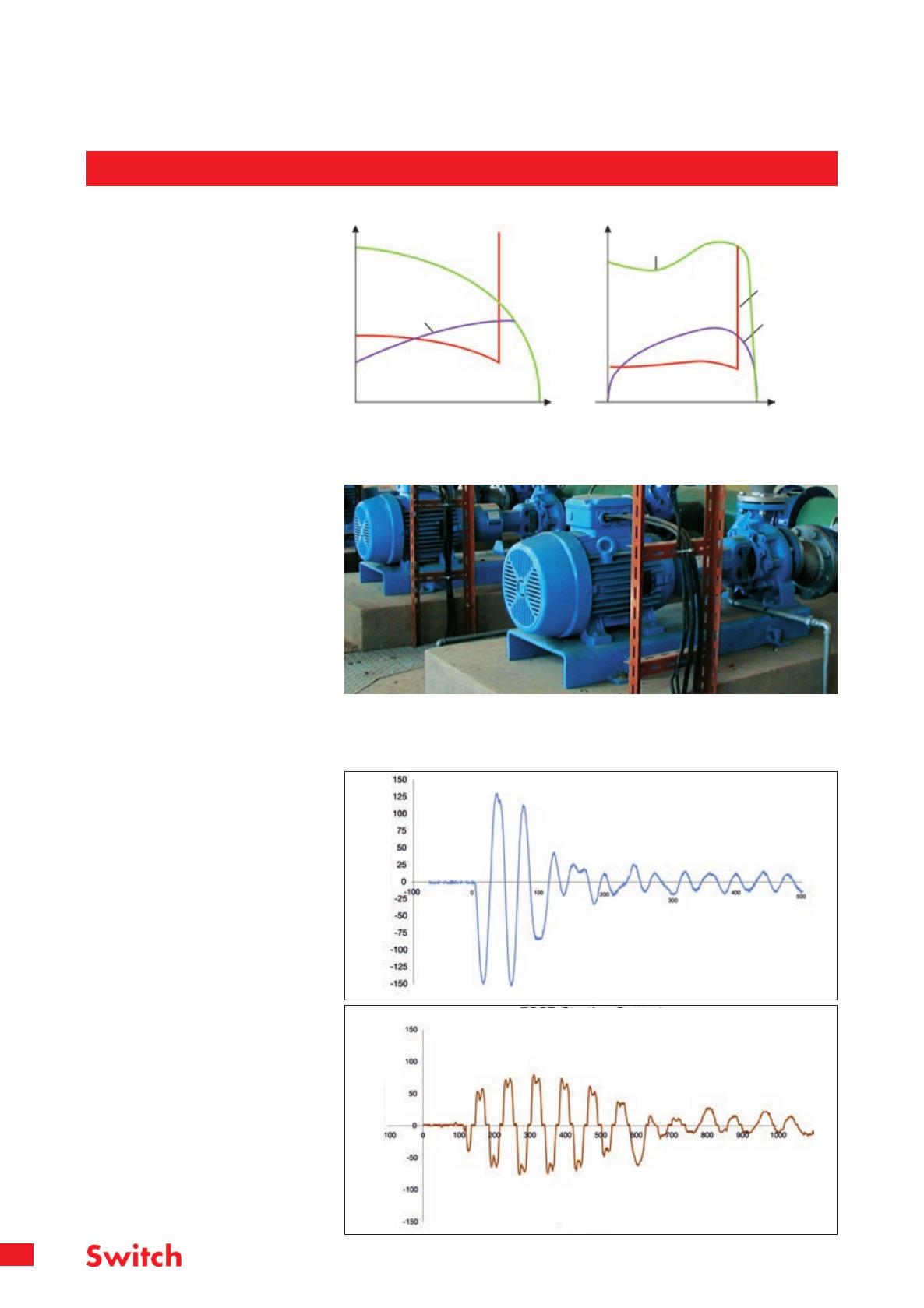

Le démarrage direct en ligne de
moteurs (contacteurs) produit toujours
un courant d'appel important
atteignant normalement 6 à 8 fois le
courant de service nominal du moteur.
Au mois de juin 2011, de nouvelles
catégories d'efficacité pour les
moteurs à induction ont été introduites
dans le cadre de la Directive
européenne sur l'écoconception des
produits consommateurs d'énergie
(EuP Directive).
Courants de démarrage plus élevés avec moteurs à haut rendement
Les moteurs à haut rendement (tels que
les IE2, IE3, NEMA Premium) peuvent
nécessiter des courants encore plus
élevés pour démarrer (jusqu'à 15 fois le
courant moteur nominal) provoquant :
• Perturbations sur réseau d'alimentation
• Déclenchement équipement de
protection
• Coups de bélier dans les installations
de pompage
Prolongation de la durée de vie du moteur grâce à la réduction du courant de
démarrage et à une stratégie d'équilibrage du courant
Courant moteur Couple
DoL Star/Delta
Softstart
Vitesse moteur Vitesse moteur
DoL
Star/Delta
Softstart
Les démarreurs progressifs RSGD sont
conçus pour réduire de manière
significative les courants de démarrage
de moteur grâce à un algorithme de
contrôle avancé, réduisant ainsi les
vibrations mécaniques lors du
démarrage et les perturbations
électriques.
Tout ceci résulte en un prolongation de
la durée de vie du moteur et une
réduction du nombre de pannes.
En outre, l'algorithme auto-adaptif de la
gamme RSGD assure une meilleure
performance du produit à chaque
démarrage en réalisant un excellent
équilibrage des courants sur toutes les
phases moteur.
Courants de démarrage élevés avec méthodes de démarrage conventionnelles
Courant démarrage direct en ligne
Jusqu'à 15x courant moteur nominal
Temps (msec)
Courant (Amps)
Courant de démarrage RSGD
Temps (msec)
Courant (Amps)
Technideal - Tel : [phone]
www.technideal.com

CARLO GAVAZZI Automation Components. Les spécifications sont sujettes à modification sans préavis. Illustrations non contractuelles.

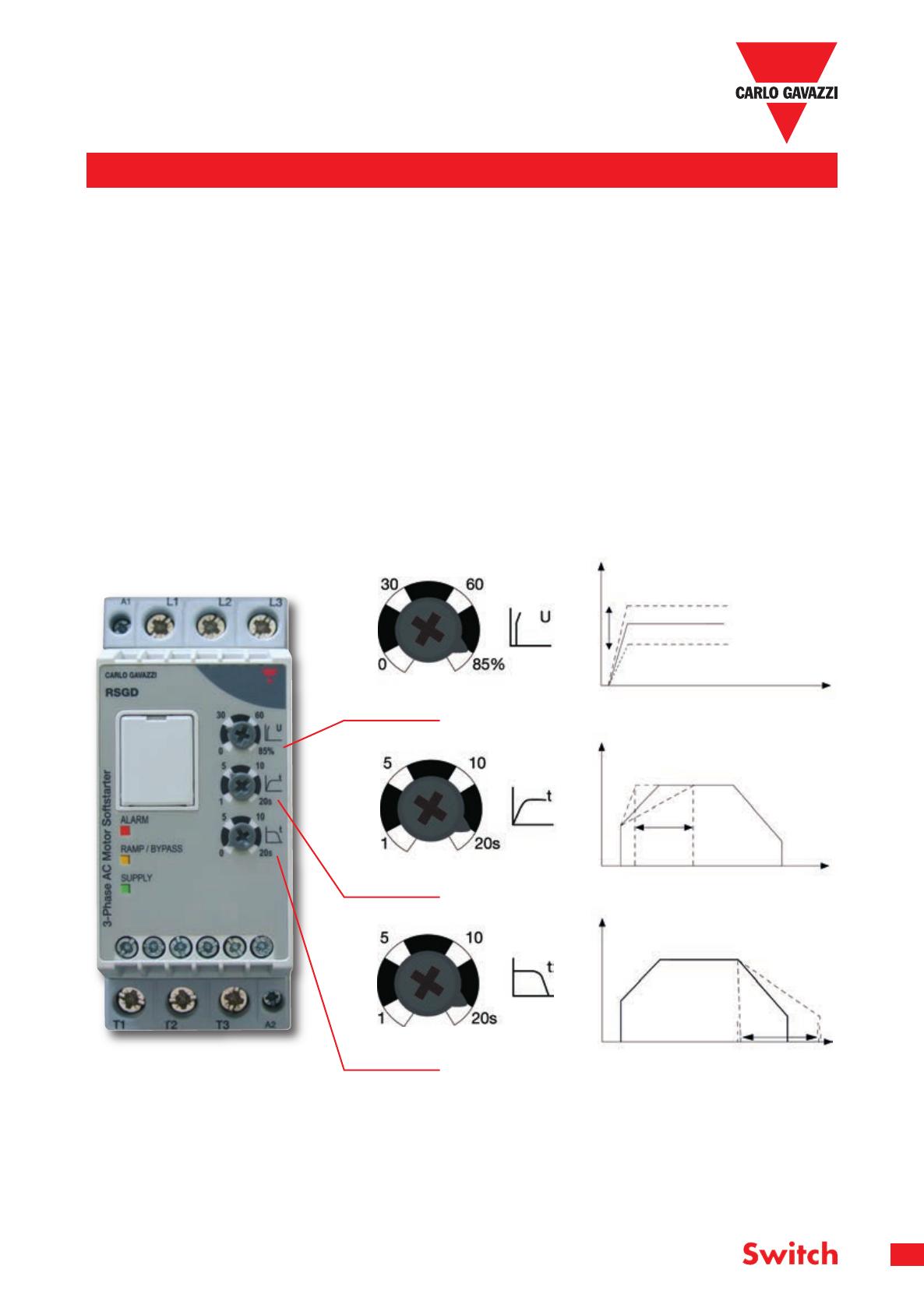

Pour une performance optimale, chaque
application requiert différents paramètres
de démarrage et d'arrêt. Le démarreur
5
Avantages des Démarreurs progressifs RSGD
Étape 1: Régler tension de démarrage (0 - 85%)
Une consigne de
tension de démarrage
plus élevée résulte en
un courant de
démarrage plus élevé
Courant de démarrage
temps
Tension de démarrage
Temps de démarrage
Temps d'arrêt
progressif RSGD peut être configuré en
fonction des exigences spécifiques de
chaque application au moyen de trois
boutons de réglage indépendants,
réglant la tension de démarrage, le
temps de démarrage et le temps d'arrêt.
Étape 2: Régler temps de démarrage (1-20s)
Courant de démarrage
temps
t start
Étape 3: Réglage temps d'arrêt (0-20s)
Courant de démarrage
temps
• Montage sur panneau aisé grâce au
boîtier compact de 45mm de largeur
• Installation aisée
• Réduction améliorée du courant
d'appel
• Moins de déséquilibre de courant
lors du démarrage
• Moins de perturbations de tension
• Dissipation de chaleur réduite
• Coûts de panneaux réduits
t stop
Configuration aisée
