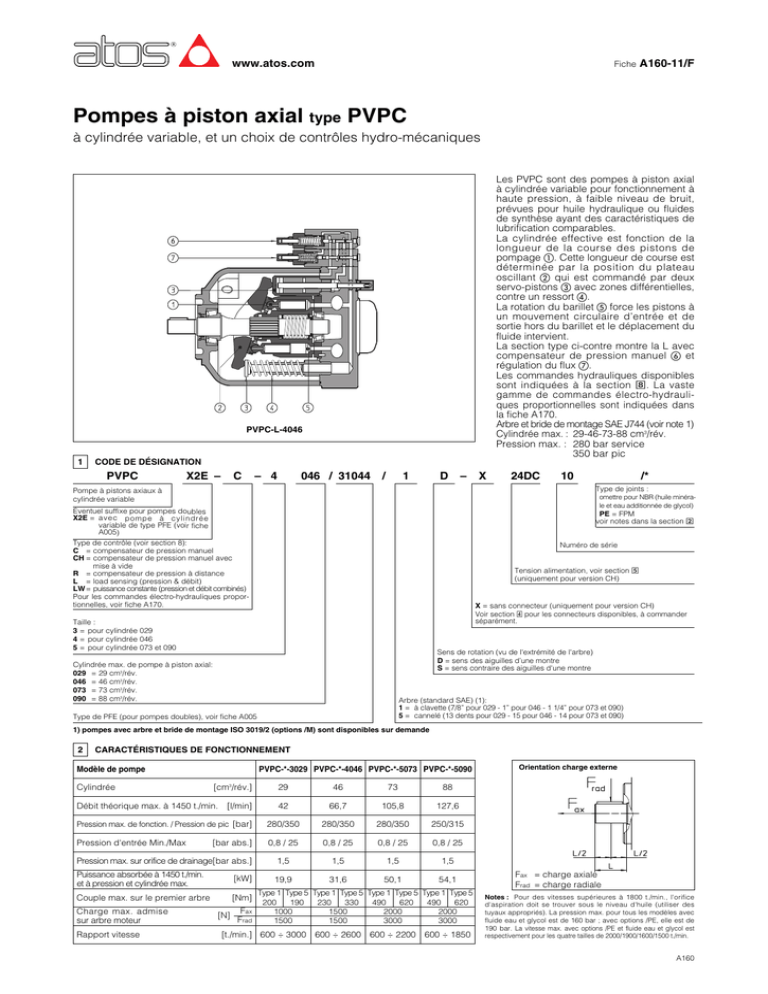

Pompes à piston axial type PVPC

Pompes à piston axial type PVPC
à cylindrée variable, et un choix de contrôles hydro-mécaniques
Les PVPC sont des pompes à piston axial
à cylindrée variable pour fonctionnement à
haute pression, à faible niveau de bruit,
prévues pour huile hydraulique ou fluides
de synthèse ayant des caractéristiques de
lubrification comparables.
La cylindrée effective est fonction de la
longueur de la course des pistons de
pompage
a
. Cette longueur de course est
déterminée par la position du plateau
oscillant
b qui est commandé par deux
servo-pistons
c
avec zones différentielles,
contre un ressort
d .
La rotation du barillet
e force les pistons à
un mouvement circulaire d’entrée et de
sortie hors du barillet et le déplacement du
fluide intervient.
La section type ci-contre montre la L avec
compensateur de pression manuel
f et
régulation du flux
g .
Les commandes hydrauliques disponibles
sont indiquées à la section
8 .
La vaste
gamme de commandes électro-hydrauli-
ques proportionnelles sont indiquées dans
la fiche A170.
Arbre et bride de montage SAE J744 (voir note 1)
Cylindrée max. : 29-46-73-88 cm3/rév.
Pression max. : 280 bar service
350 bar pic
A160
PVPC-L-4046
www.atos.com Fiche A160-11/F
PVPC –– / /31044 /*X2E C4046 X 101
Type de contrôle (voir section 8):
C = compensateur de pression manuel
CH = compensateur de pression manuel avec
mise à vide
R = compensateur de pression à distance
L = load sensing (pression & débit)
LW= puissance constante (pression et débit combinés)
Pour les commandes électro-hydrauliques propor-
tionnelles, voir fiche A170.
Taille :
3 = pour cylindrée 029
4 = pour cylindrée 046
5 = pour cylindrée 073 et 090
Cylindrée max. de pompe à piston axial:
029 = 29 cm3/rév.
046 = 46 cm3/rév.
073 = 73 cm3/rév.
090 = 88 cm3/rév.
Type de PFE (pour pompes doubles), voir fiche A005
1) pompes avec arbre et bride de montage ISO 3019/2 (options /M) sont disponibles sur demande
Arbre (standard SAE) (1):
1 = à clavette (7/8” pour 029 - 1” pour 046 - 1 1/4” pour 073 et 090)
5 = cannelé (13 dents pour 029 - 15 pour 046 - 14 pour 073 et 090)
Sens de rotation (vu de l'extrémité de l'arbre)
D = sens des aiguilles d’une montre
S = sens contraire des aiguilles d'une montre
CODE DE DÉSIGNATION
Pompe à pistons axiaux à
cylindrée variable
Éventuel suffixe pour pompes doubles
X2E = avec pompe à cylindrée
variable de type PFE (voir fiche
A005)
1
D
X = sans connecteur (uniquement pour version CH)
Voir section 4pour les connecteurs disponibles, à commander
séparément.
24DC
Numéro de série
Tension alimentation, voir section
5
(uniquement pour version CH)
Modèle de pompe PVPC-*-3029 PVPC-*-4046 PVPC-*-5073 PVPC-*-5090
Cylindrée [cm3/rév.] 29 46 73 88
Débit théorique max. à 1450 t./min. [l/min] 42 66,7 105,8 127,6
Pression max. de fonction. / Pression de pic [bar] 280/350 280/350 280/350 250/315
Pression d'entrée Min./Max [bar abs.] 0,8 / 25 0,8 / 25 0,8 / 25 0,8 / 25
Pression max. sur orifice de drainage[bar abs.] 1,5 1,5 1,5 1,5
19,9 31,6 50,1 54,1
Couple max. sur le premier arbre [Nm]
Rapport vitesse [t./min.]
Type 1
200
Puissance absorbée à 1450 t./min.
et à pression et cylindrée max.
Charge max. admise
sur arbre moteur
2 CARACTÉRISTIQUES DE FONCTIONNEMENT
600 ÷ 3000 600 ÷ 2600 600 ÷ 2200 600 ÷ 1850
[kW]
Fax
Frad
[N]
Type 5
190
Type 1
230
Type 5
330
Type 1
490
Type 5
620
Type 1
490
Type 5
620
1000
1500
1500
1500
2000
3000
2000
3000
Notes : Pour des vitesses supérieures à 1800 t./min., l'orifice
d'aspiration doit se trouver sous le niveau d'huile (utiliser des
tuyaux appropriés). La pression max. pour tous les modèles avec
fluide eau et glycol est de 160 bar ; avec options /PE, elle est de
190 bar.
La vitesse max. avec options /PE et fluide eau et glycol est
respectivement pour les quatre tailles de 2000/1900/1600/1500 t./min.
Fax = charge axiale
Frad = charge radiale
Orientation charge externe
Type de joints :
omettre pour NBR (huile minéra-
le et eau additionnée de glycol)
PE = FPM
voir notes dans la section
2
–

Position d’installation Toute position. L'orifice de drainage doit se trouver sur le dessus de la pompe. La ligne de drainage doit
être séparée et sans étranglement jusqu'au réservoir ; elle doit s'étendre sous le niveau d'huile aussi loin
que possible de l'entrée. Longueur max. de la ligne recommandée: 3 m.
Température ambiante -20°C +70°C
Fluide Huile hydraulique conformément à DIN 51524...535 ; pour les autres fluides, voir section 1
Viscosité recommandée 15÷100 mm2/sec at 40˚C (ISO VG 15÷100). Viscosité max. démarrage: 1000 mm2/sec
Classe de contamination du fluide ISO 4401 classe 21/19/16 NAS 1638 classe 10 (filtres à valeur de 25 µm avec ß25 M75 recommandés)
Température fluide -20°C +60°C -20°C +50°C (eau additionnée de glycol) -20°C +80°C (joints /PE)
CARACTÉRISTIQUES PRINCIPALES DES POMPES À PISTONS AXIAUX A CYLINDRÉE VARIABLE TYPE PVPC
3
FonctionCode du connecteur
SP-666
SP-667
connecteur IP-65, adapté au branchement direct à la source d’alimentation électrique
Idem connecteur SP-666 IP-65 mais avec led signal intégré, adapté au branchement direct à la source d’alimentation électrique
4 CONNECTEURS ÉLECTRIQUES SELON NORME DIN 43650 POUR VERSION CH
3.1 Caractéristiques bobines (pour version CH)
Classe d’isolation H
Degré de protection connecteur IP 65
Facteur de marche 100%
Tension et fréquence d’alimentation Voir caractéristiques électriques 5
Tolérance tension d'alimentation ± 10%
D1
D2
A
D2
IN
C
IN
D2
B
C
C
IN
B
D2
D
D2
C
IN
A
D2
IN
B
B
IN
D2
C
B
IN
D2
C

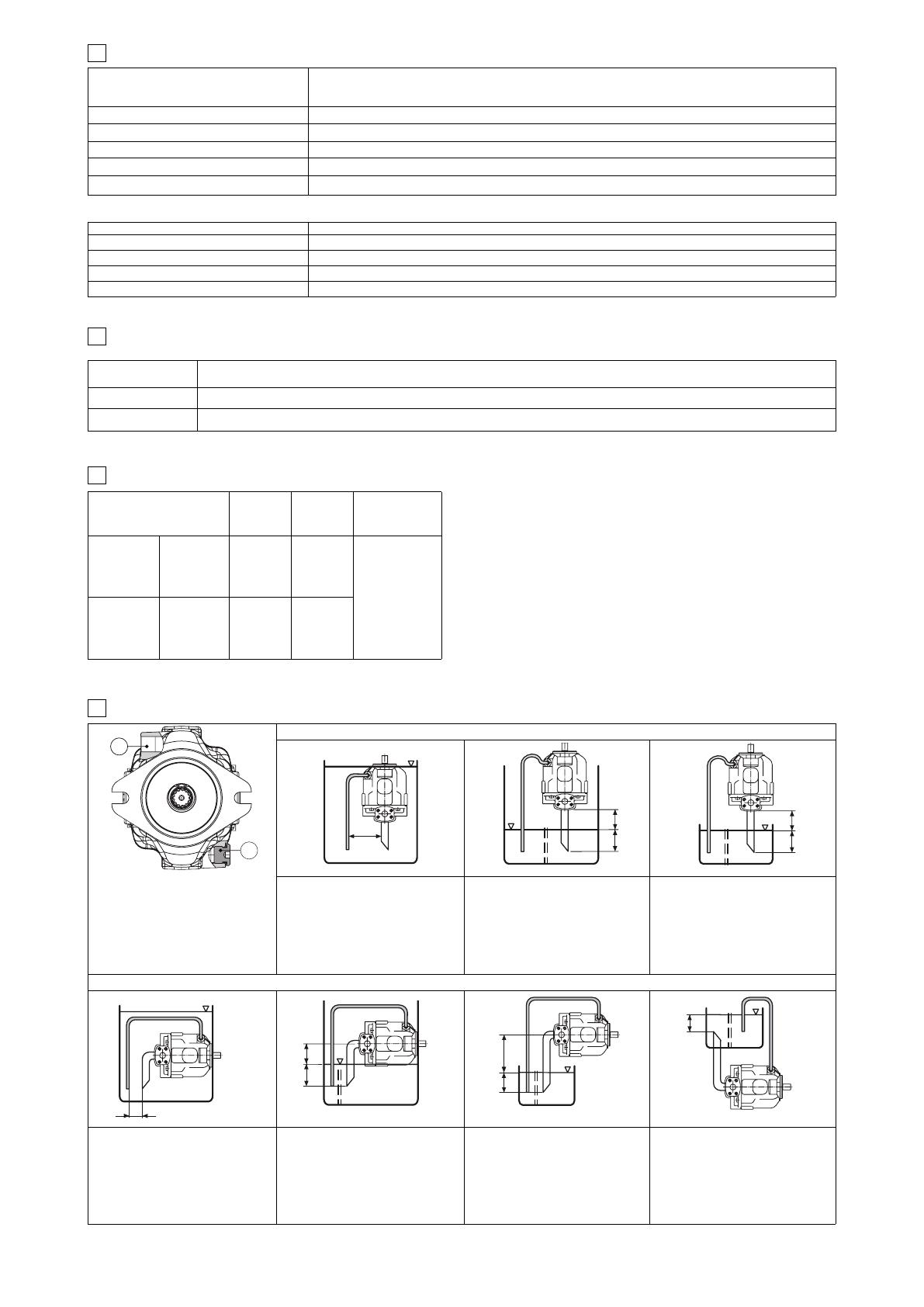

6 POSITION D’INSTALLATION
INSTALLATION VERTICALE
INSTALLATION HORIZONTALE
IN: ligne arrivée - D1: ligne drainage - D1: distance minimum entre arrivée et ligne de drainage - B+C: hauteur aspiration admissible - C: profondeur immersion ligne arrivée
DANS LE RÉSERVOIR
Niveau d’huile minimum égal ou au-dessus
de la surface de montage de la pompe.
A M200 mm
DANS LE RÉSERVOIR
Niveau d’huile minimum sous la surface de
montage de la pompe.
Pression d’arrivée minimum = 0,8 bar abso-
lue
B m800 mm, C= 200 mm
HORS DU RÉSERVOIR, au-dessus du
niveau d’huile
Pression d’arrivée minimum = 0,8 bar abso-
lue
B m800 mm, C= 200 mm
HORS DU RÉSERVOIR, au-dessous du
niveau d’huile
C = 200 mm
DANS LE RÉSERVOIR
Niveau d’huile minimum égal ou au-dessus
de la surface de montage de la pompe.
A M200 mm
DANS LE RÉSERVOIR
Niveau d’huile minimum sous la surface de
montage de la pompe.
Pression d’arrivée minimum = 0,8 bar absolue
B m800 mm, C = 200 mm
HORS DU RÉSERVOIR, au-dessus du
niveau d’huile
Pression d’arrivée minimum = 0,8 bar absolue
B m800 mm, C= 200 mm
La pompe est dotée de drainage D2 ouvert
et D1 bouché. Avant l’installation, remplir la
pompe d’huile hydraulique jusqu’au 3/4
environ de son volume, en la maintenant en
position horizontale. Sauf pour les pompes
montées sous le niveau d’huile, il est
recommandé d’intercaler une plaque entre
l'aspiration et la ligne de drainage.
COURANT
ALTERNATIF
COURANT
CONTINU
12 DC
24 DC
24/50 AC
110/50 AC
220/50 AC
19,2 W
19 W
Tension nominale
alimentation externe ±10%
Puissance
absorbée
5 CARACTÉRISTIQUES ÉLECTRIQUES POUR VERSION CH
Valeurs moyennes relevées à une température ambiante/bobine de 20°C.
1,61 A
0,80 A
0,89 A
0,19 A
0,09 A
Courant
nominale
Classe d’isolation:
H
Degré de protection:
IP65
Caractéristiques
bobine

7.3.1 Temps de réponse et pic de pression
dû à la variation 0% R100% R0% de
cylindrée de la pompe, obtenue par
ouverture instantanée et fermeture de
la ligne de distribution.
7.3.2 Variation de la pression d'entrée et
réduction de la cylindrée avec aug-
mentation du rapport de vitesse.
7.3 Temps de réponse
Rapport vitesse [t./min. / t./min. max.]
Pression d'entrée [rbar abs.]
Rapport de cylindrée [cm3/cm3max.]
Pression [bar]Angle plateau oscillant
Temps [ms]
amax
amin
Type pompe T1 (ms) T2 (ms)
PVPC-*-3029 31 19
PVPC-*-4046 44 20
PVPC-*-5073 50 25
PVPC-*-5090 53 28
1 = Efficacité volumétrique 4 = Consommation au débit max.
2= Efficacité générale 5= Consommation en compensation de pression
3 = Courbe débit/pression
PVPC-*-3029 PVPC-*-4046 PVPC-*-5073
7.2 Limites d'utilisation
Pression de service [bar] Pression de service [bar]
Débit [l/min] Efficcacité [%]
Puissance absorbée [kW] Puissance absorbée [kW] Puissance absorbée [kW]
Débit [l/min] Efficcacité [%] Débit [l/min] Efficcacité [%]
Pression de service [bar]
1
2
3
4
5
1
2
3
4
5
1
2
3
4
5
PVPC-*-5090
Pression de service [bar]
Puissance absorbée [kW]
Débit [l/min] Efficcacité [%]
1
2
3
4
5
A160

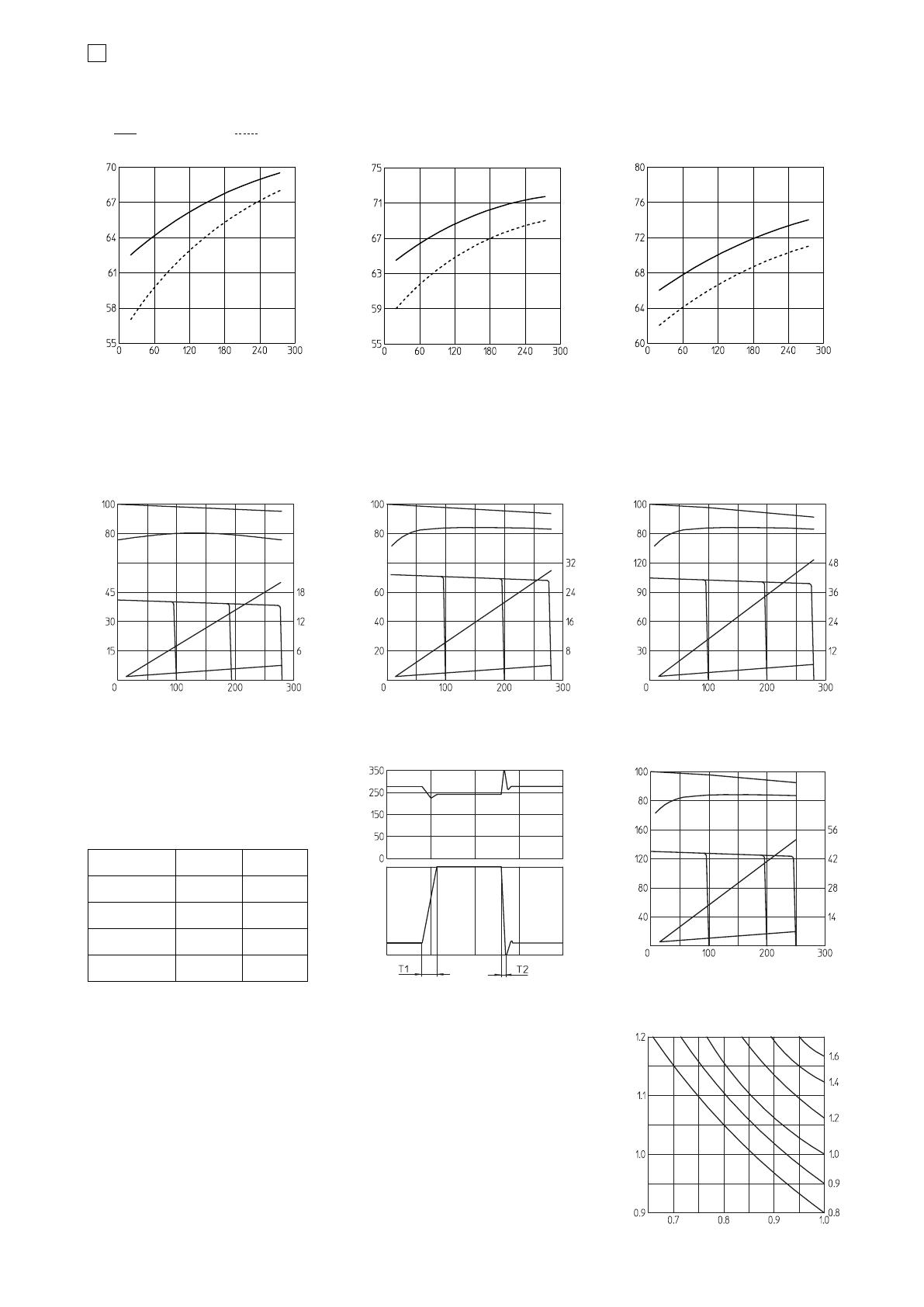

7 DIAGRAMMES à 1450 t./min. (basées sur huile minérale ISO VG 46 à 50°C)
Niveau de bruit [dB]
Pression de service [bar]
Niveau de bruit [dB]
Pression de service [bar]
Niveau de bruit [dB]
Pression de service [bar]
Niveau de bruit ambiant mesuré conformément à la norme ISO 4412-1 (hydraulique) - Procédure de test pour définir le niveau de bruit ambiant - Pompes
Vitesse arbre : 1450 t./min.
= Qmax = Qmin
7.1 Courbes de niveau de bruit
PVPC-*-3029 PVPC-*-4046 PVPC-*-5073 et PVPC-*-5090

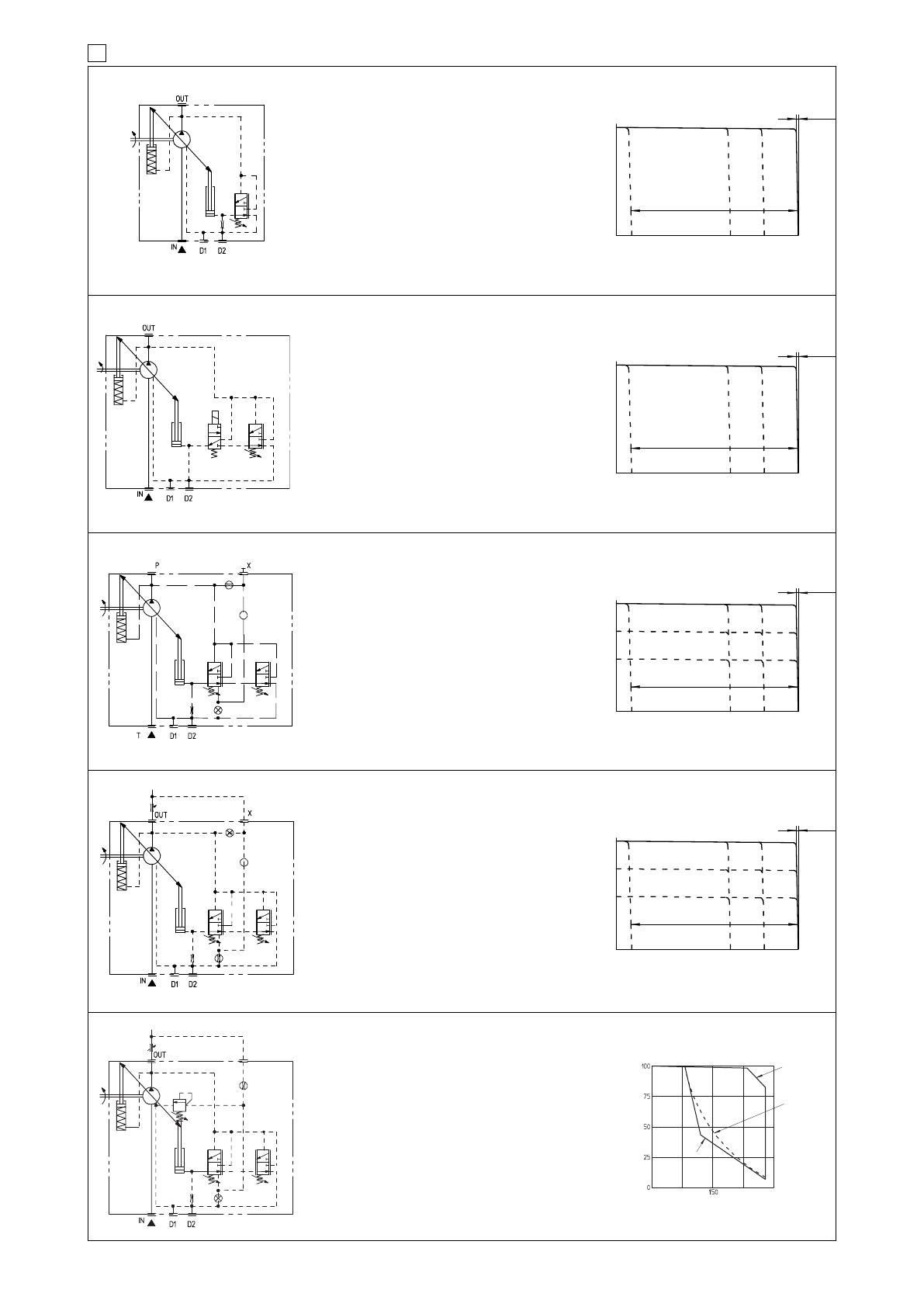

COMMANDES HYDRAULIQUES ET ÉLECTRO-HYDRAULIQUES
8
Compensateur de pression manuel
La cylindrée de la pompe diminue quand la
pression de ligne s’approche de la pression
réglée sur le compensateur.
Plage de réglage compensateur: 20 ÷ 350 bar
(315 bar pour 090)
Réglage standard compensateur: 280 bar
(250 bar pour 090)
Pression [bar]
Pression [bar]
Pression [bar]
Pression [bar]
C
CH
R
L
Compensateur de pression manuel avec
mise à vide
Comme C plus fonction de mise à vide,
quand une longue décharge est requise et
que la chaleur et le bruit produits doivent
être maintenus au plus bas niveau.
Tension alimentation valve à solénoïde de
mise à vide, voir section 5.
Valve de mise à vide OFF = aucun déplacement
Valve de mise à vide ON = déplacement max.
Plage de réglage compensateur: 20 ÷ 350
bar (315 bar pour 090)
Réglage standard compensateur: 280 bar
(250 bar pour 090)
Compensateur de pression à distance
Comme C mais avec réglage à distance du
compensateur à travers le limiteur de pres-
sion sur la ligne de pilotage X.
Cette version peut être obtenue à partir de la
version L en utilisant un plug aveugle UNI
5923 M4x12 en pos.l
a
et un étrangleur M4
percé à un ø de 0,75 mm en pos. b.
Plage de réglage compensateur: 20 ÷ 350
bar (315 bar pour 090)
Réglage usine du compensateur: 280 bar
(250 bar pour 090)
a
Load sensing
La cylindrée de la pompe est auto-régulée pour
obtenir une chute de pression (charge indépen-
dante) à travers un étranglement externe.
En modifiant le réglage de l’étranglement, le
débit de la pompe est constamment ajusté.
La commande load sensing est dans tous les
cas dotée d’un compensateur hydraulique pour
limiter la pression maximum.
Plage de réglage compensateur: 20÷350 bar
(315 bar pour 090)
Réglage usine du compensateur:
280 bar
(250 bar pour 090)
Plage de réglage pression différentielle: 10÷40 bar
Réglage standard pression différentielle: 14 bar
non fourni
Débit [l/min]Débit [l/min]Débit [l/min]Débit [l/min]
Augmentation hystérésis
et pression; max. 4 bar
Augmentation hystérésis
et pression; max. 4 bar
Augmentation hystérésis
et pression; max. 4 bar
Augmentation hystérésis
et pression; max. 4 bar
b
Puissance constante
Pour garantir un couple constant avec varia-
tion de la pression de fonctionnement. L’angle
d’oscillation et le débit en sortie sont modifiés
de telle sorte que le rapport débit-pression
reste constant.
Pour garantir le meilleur réglage, la pression
de service minimum est de 80 bar.
Lors de la sélection de la commande LW, la
valeur requise de puissance doit être commu-
niquée dans la commande (ex. 10 kW à 1450
t./min.).
300
non fourni
LW
Pression [bar]
Débit [% de max.]
Courbe de
puissance
théorique
Courbe de
puissance
max.
Courbe de
puissance
minimum
a
a
valve pilotage à solénoïde

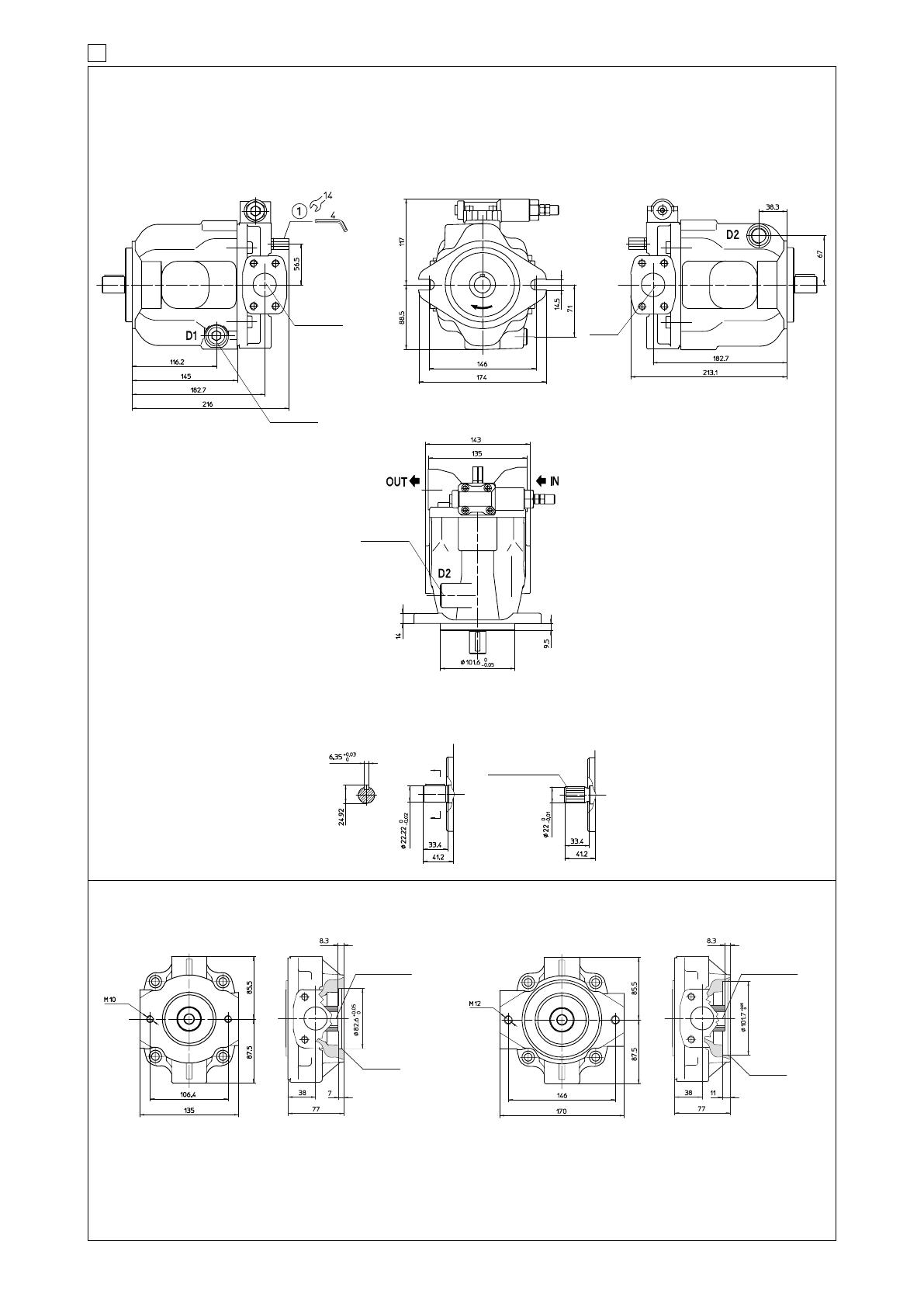

DIMENSIONS DES PVPC-*-3029: COMMANDE DE BASE VERSION « C »9
A160
ARBRE TYPE “1” ARBRE TYPE “5”
SAE « B » CANNELÉ
13 DENTS 16/32 PITCH
30˚ CANNELURES
SPIRALÉES
BRIDE INTERMÉDIAIRE SAE « A » POUR PFE-31
SAE « A » CANNELÉ
9 DENTS 16/32 PITCH
100 Nm MAX.
Le dessin montre les pompes à rotation dans le sens des aiguilles d'une montre (option D): les orifices d'entrée et sortie et en conséquence la position des dispositifs de com-
mande également sont inversés.
OR-2325
SAE « B » CANNELÉ
13 DENTS 16/32 PITCH
135 Nm MAX.
OR-3400
BRIDE INTERMÉDIAIRE SAE « B » POUR PFE-41
DIMENSIONS ORIFICES
IN = Bride SAE 3000 1 1/4”
SORTIE = Bride SAE 6000 3/4”
D1, D2 = 1/2” BSPP
a = Vis de réglage pour cylindrée max. 1,5 cm3/rév. par tour.Réglable de 50% à 100% de cylindrée max.
En cas de pompe double, la vis de réglage n'est pas disponible (contacter le service technique).
ORIFICE DE DRAINAGE
ORIFICE
D’ENTRÉE ORIFICES
DE SORTIE
ENTRÉE SORTIE
Poids: 18 kg
ORIFICE DE
DRAINAGE
