Electrotechnique

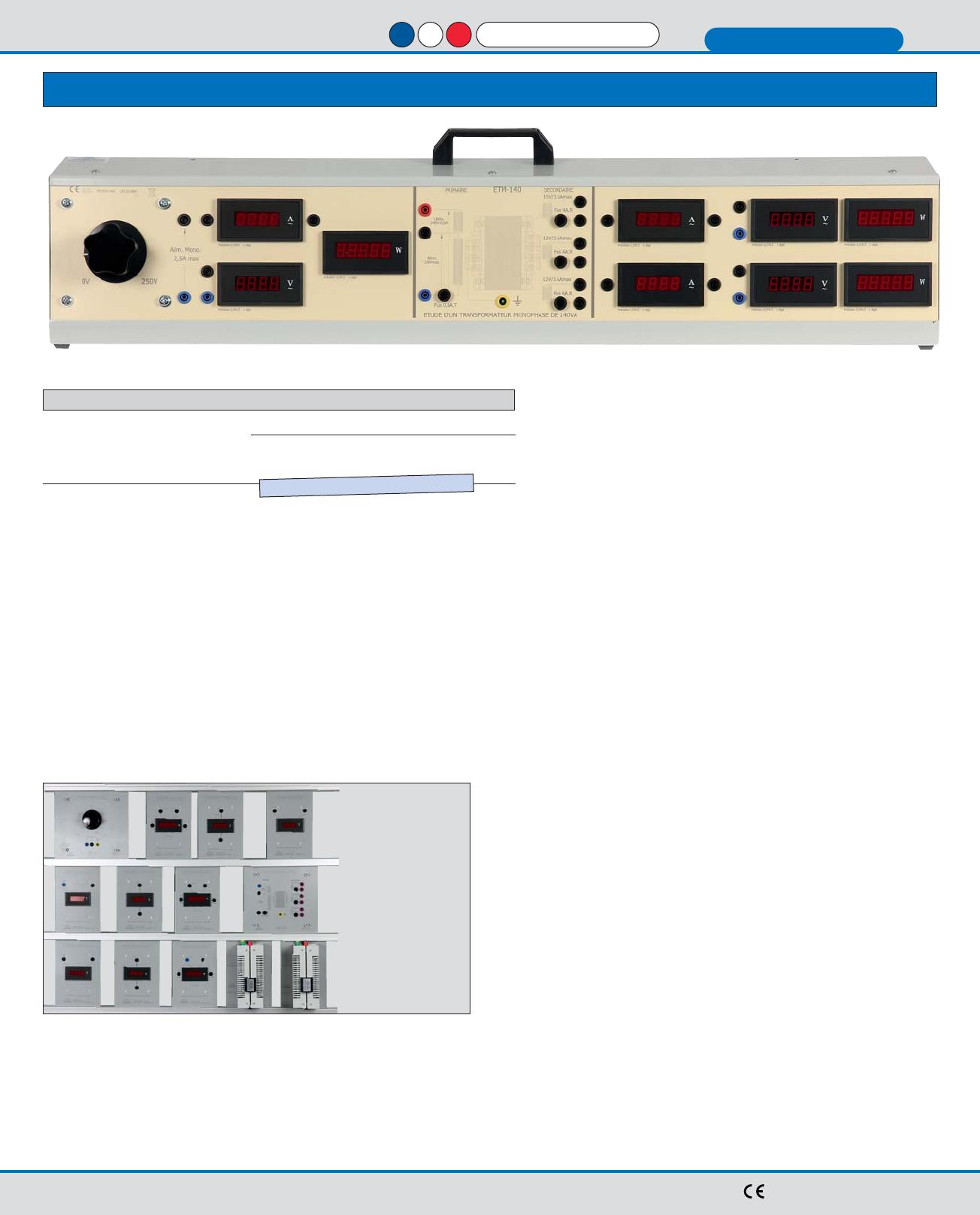

Pupitre portable contenant :
• 1 transformateur monophasé compensé de 140VA
Primaire : alimentation 230V, utilisation 240V protégé par fusible et sortie sur bornes de sécurité
Secondaire : 1 enroulement 15V/3,6A, 2 enroulements 12V/3,6V indépendants protégés par fusibles et sorties sur bornes de sécurité
• 3 afficheurs au primaire Courant-Tension-Puissance indiquent les grandeurs électriques absorbées par le transformateur
• 6 afficheurs au secondaire (2 Courant - 2 Tension - 2 Puissance) indiquent les différentes grandeurs électriques en sortie des secondaires
• 1 autotransformateur monophasé, sortie 0-240V 2,5A maxi protégé par fusible, sur bornes de sécurité alimente le primaire du transformateur
• 1 lot de cordons de sécurité Ø4mm nécessaires aux manipulations décrites dans la notice
Ce pupitre est livré avec une notice d’étude théorique sur le transformateur monophasé et du déroulement des travaux pratiques sur le transformateur 140VA.
CARACTERISTIQUES
• Dimensions 1000 x 160 x 180mm + poignée de transport - Poids 18kg
• Alimentation par cordon secteur 230V
ref. ETM140

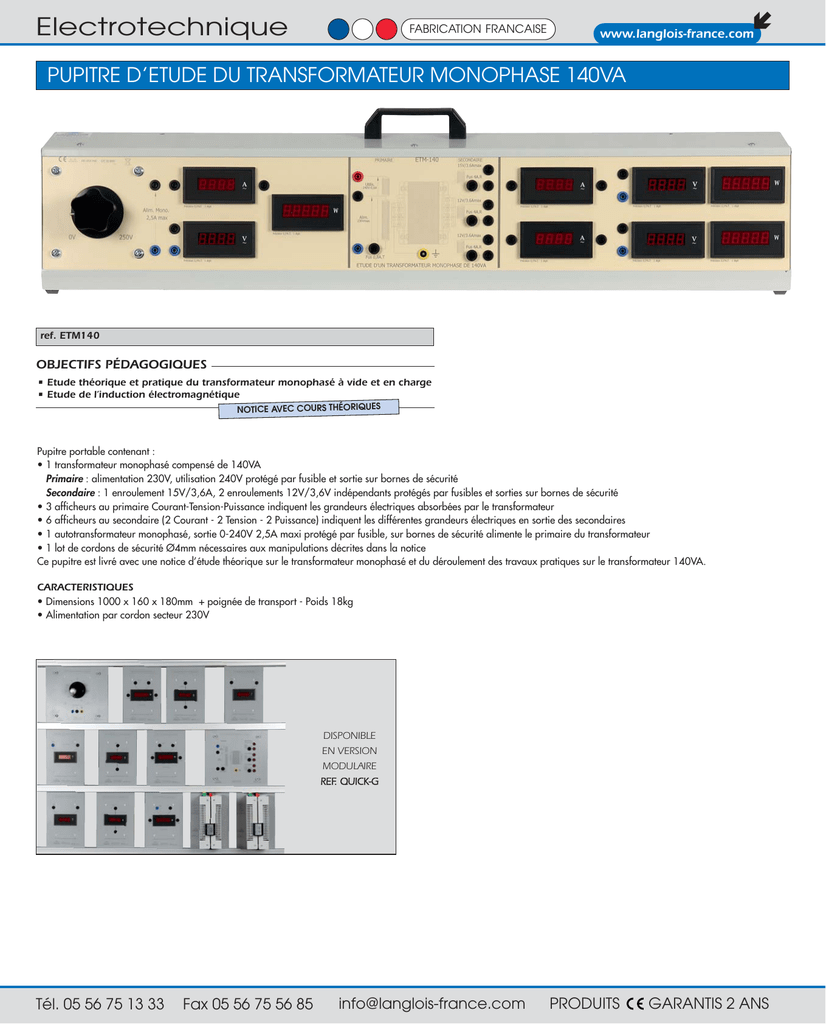

PUPITRE D’ETUDE DU TRANSFORMATEUR MONOPHASE 140VA
• Etude théorique et pratique du transformateur monophasé à vide et en charge
• Etude de l’induction électromagnétique
OBJECTIFS PÉDAGOGIQUES
NOTICE AVEC COURS THÉORIQUES
DISPONIBLE
EN VERSION
MODULAIRE
REF. QUICK-G

Tél. [phone] [email protected] PRODUITS GARANTIS 2 ANS Fax [phone]
www.langlois-france.com
ref. QUICK-G

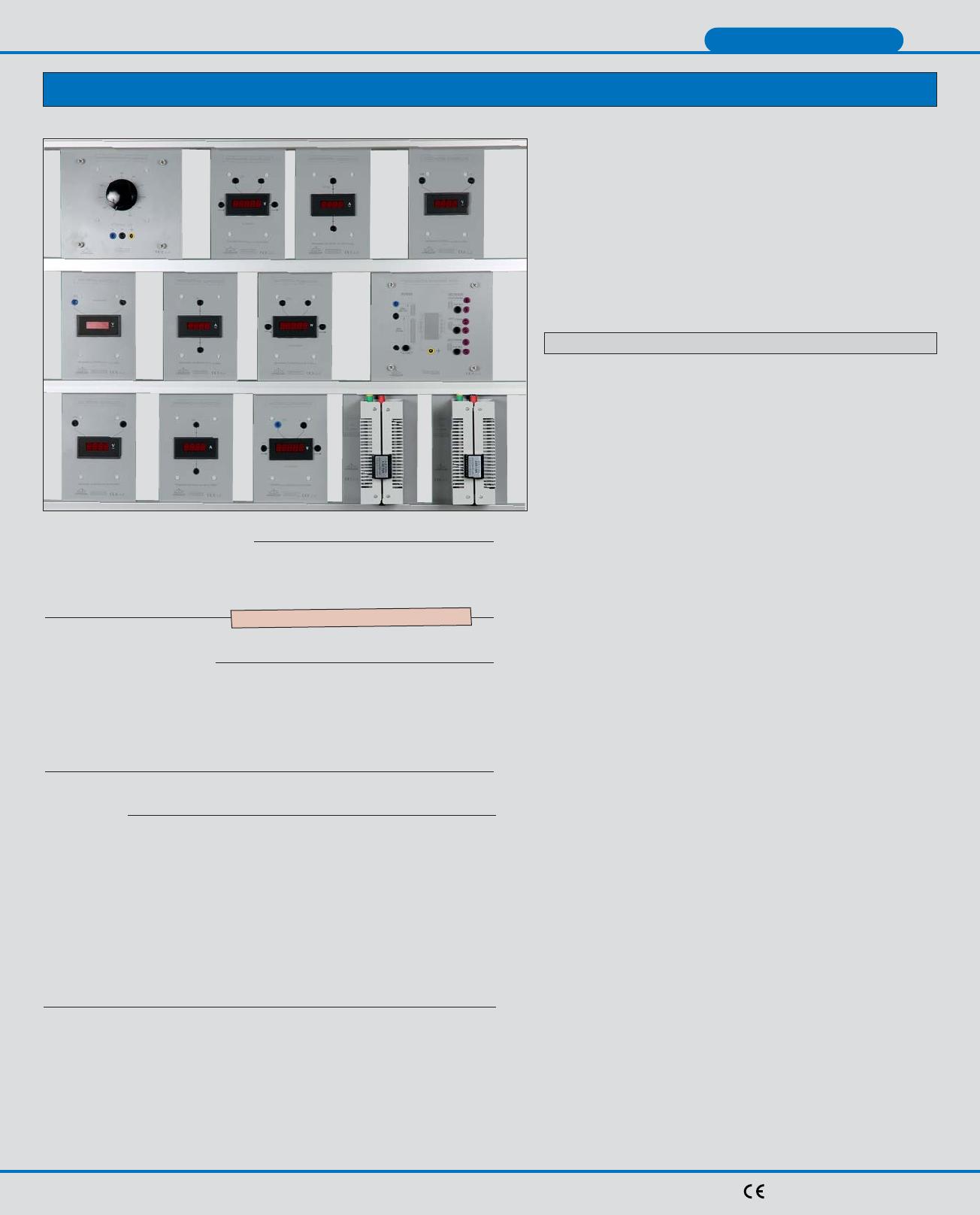

PRODUIT SIMILAIRE EN SOLUTION MODULAIRE
Composition
• 1 module autotransformateur variable 0-250VAC - 5A.
• 1 module transformateur monophasé 140VA.
Enroulement primaire 230V, 1enroulement secondaire 15V/3,6A et 2 enroulements
secondaires 12V/3,6A indépendants et protégés par fusibles.
• 3 modules afficheur numérique de la tension.
• 3 modules afficheur numérique de l’intensité.
• 3 modules afficheur numérique de la puissance.
• 1 module rhéostat variable 0-22 Ω.
• 1 module rhéostat variable 0-3,3 Ω.
• 1 lot de cordons de sécurité permettant la réalisation des différents TP.
Alimentation Secteur 230V-50/60Hz. Cordon de 3 mètres avec fiche 2P+T.
Travaux pratiques réalisables
• Réalisation du schéma de câblage avec les appareils de mesures.
• Etude de l’utilité de l’enroulement de compensation au primaire.
• Relevés des grandeurs électriques du transformateur à vide.
• Relevés des grandeurs électriques du transformateur en charge.
• Calculs des caractéristiques électriques, puissances et du rapport de transformation.
• Tracés des courbes de puissance et rendement électriques.
• Etudier un transformateur monophasé à vide, en court circuit et en charge.
• Mesure des différentes valeurs électriques au primaire et aux secondaires.
• Calcul des puissances, rendement, rapport de transformation, pertes du
transformateur.
OBJECTIFS PÉDAGOGIQUES
DOSSIER PEDAGOGIQUE ELEVE + PROFESSEUR
QUICK-G est un ensemble de modules (H-250mm) permettant l’étude d’un
transformateur 230V monophasé compensé à trois enroulements secondaires.
