XB4BD912R4K7 Fiche technique du produit Harmony XB4 - potentiomètre complet - 4,7kΩ Caractéristiques

Fiche technique du produit XB4BD912R4K7
Caractéristiques
Clause de non responsabilité : Cette documentation n'est pas destinée à remplacer ni ne peut servir à déterminer l'adéquation ou la fiabilité de ces produits dans le cadre d'une application spécifique
Harmony XB4 - potentiomètre complet - 4,7kΩ
Principales
Gamme de produits
Harmony XB4
Fonction produit
Potentiomètre complet
Nom abrégé de l'appareil
XB4
Complémentaires
Matériau de la collerette
Métal plaqué chrome
Diamètre de fixation
22 mm
Accessoires associés
Arbre de Ø 6 mm
Vente par quantité indivisible
1
Largeur hors tout CAO
30 mm
Hauteur hors tout CAO
47 mm
Profondeur hors tout CAO
82 mm
Poids
0.095 kg
Traitement de protection
TH
Température ambiante pour le
stockage
-40…70 °C
Température de fonctionnement
-40…70 °C
Classe de protection contre les chocs
électriques
Classe II IEC 60536
Degré de protection IP
IP69K IEC 60529
IP69 IEC 60529
IP66 IEC 60529
Tenue à l'environnement NEMA
NEMA 13
NEMA 4X
Tenue au nettoyage haute pression
7000000 Pa 55 °C 0,1 m
Tenue aux chocs IK
IK06 IEC 50102
Normes
EN/IEC 60947-1
UL 508
CSA C22.2 No 14
Certifications du produit
BV
CSA
Jul 08, 2017
1
Listé UL
Forme de la tête de l'unité de
signalisation
Rond
Profil de l'unité de commande
Bouton à molette avec blanc
[Us] tension d'alimentation
<= 30 V AC
<= 42 V DC
Puissance nominale en W
1 W 70 °C
Précision de la résistance interne de
conversion
+-10%
Caractéristique du potentiomètre
Linéaire
Durée de vie mécanique
50000 cycle
Valeur ohmique
4700 Ohm
Matière
Cermet
Tenue aux vibrations
5 gn 2…500 Hz IEC 60068-2-6
Tenue aux chocs mécaniques
30 gn 18 ms accélération sur 1/2 sinusoïde IEC 60068-2-27
50 gn 11 ms accélération sur 1/2 sinusoïde IEC 60068-2-27
Groupe principal
Potentiomètre
Groupe de produits
Potentiomètre à molette
Couleur du marquage
Blanc
Code de comptabilité
XB4
Durabilité de l'offre
Statut environnemental
Produit non Green Premium
RoHS (code date: AnnéeSemaine)
Conforme - depuis 1636 - Déclaration de conformité Schneider Electric
Déclaration de conformité Schneider Electric
REACh
Référence ne contenant pas de SVHC au-delà du seuil
Référence ne contenant pas de SVHC au-delà du seuil
Garantie contractuelle
Période
2
18 mois
Fiche technique du produit XB4BD912R4K7

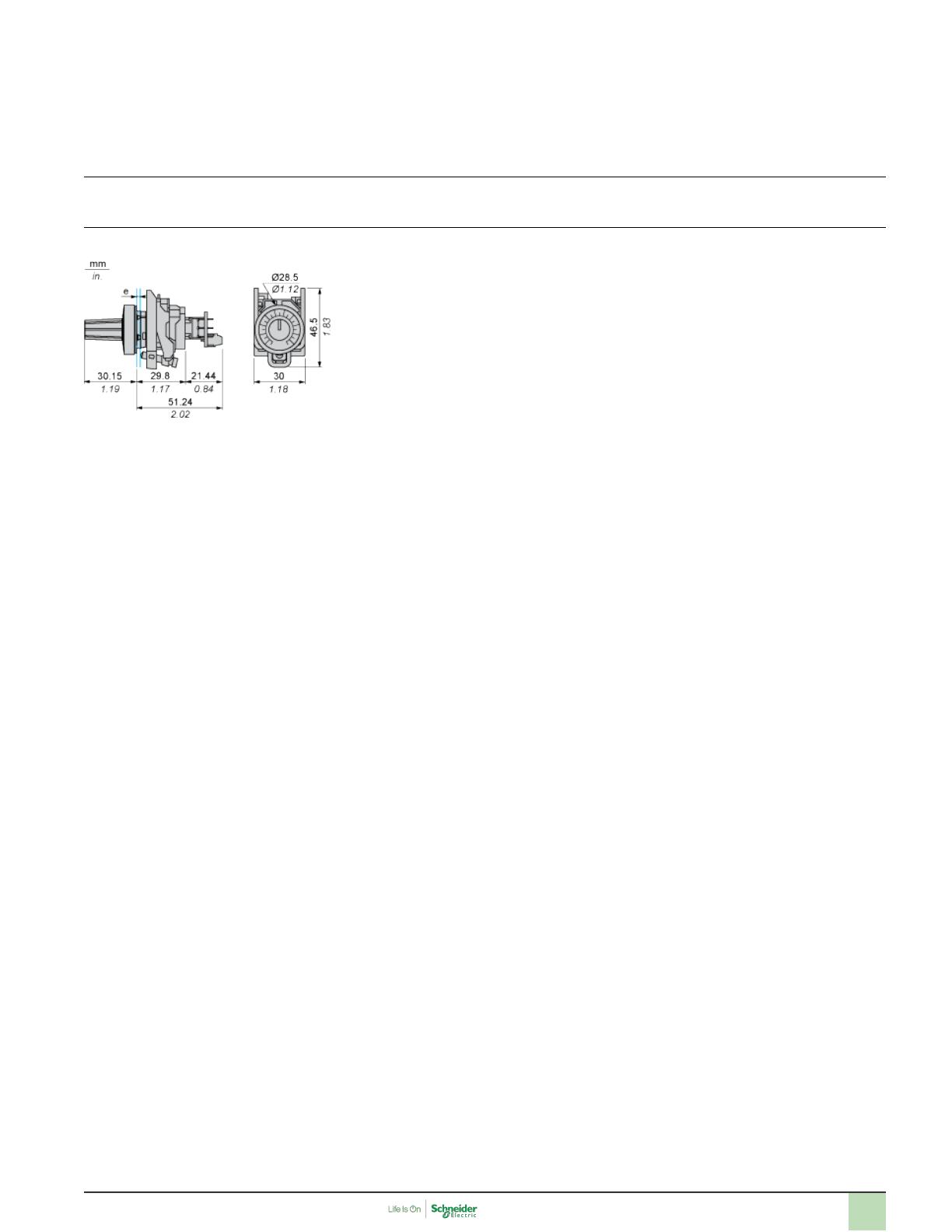

Dimensions Drawings
Dimensions
e:
Panel thickness: 1 mm to 6 mm / 0.03 in. to 0.24 in
3
Fiche technique du produit XB4BD912R4K7

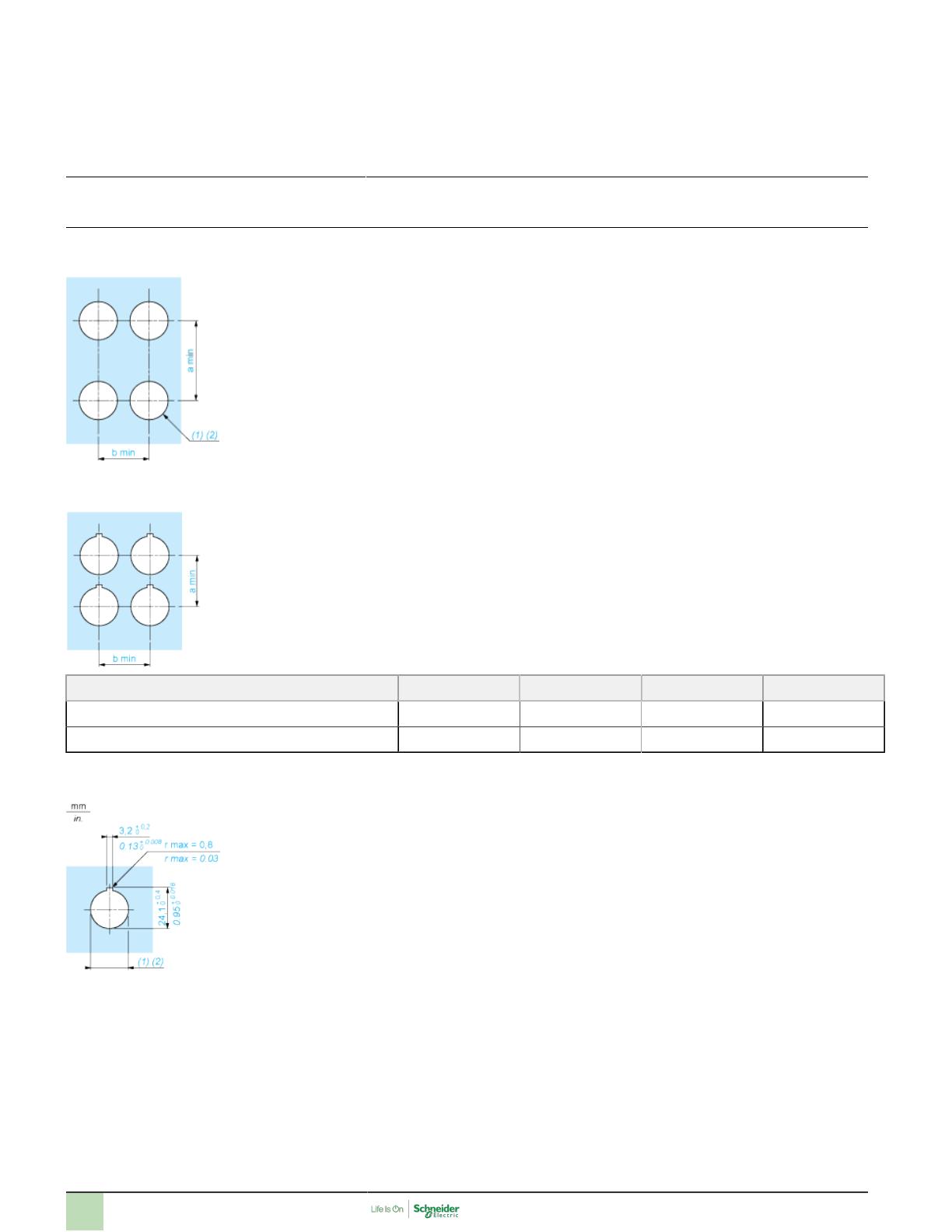

Mounting and Clearance
Panel Cut-out for Pushbuttons, Switches and Pilot Lights (Finished Holes, Ready for Installation)
Connection by Screw Terminals or Plug-in Connectors
Connection by Faston Connectors
Connections
a in mm
a in in.
b in mm
b in in.
By screw clamp terminals or plug-in connector
40
1.57
30
1.18
By Faston connectors
45
1.77
32
1.26
Detail of Lug Recess
(1)
(2)
Diameter on finished panel or support
+0.4
+0.016
Ø22.5 mm recommended (Ø22.3 0
) / Ø0.89 in. recommended (Ø0.88 in. 0
)
