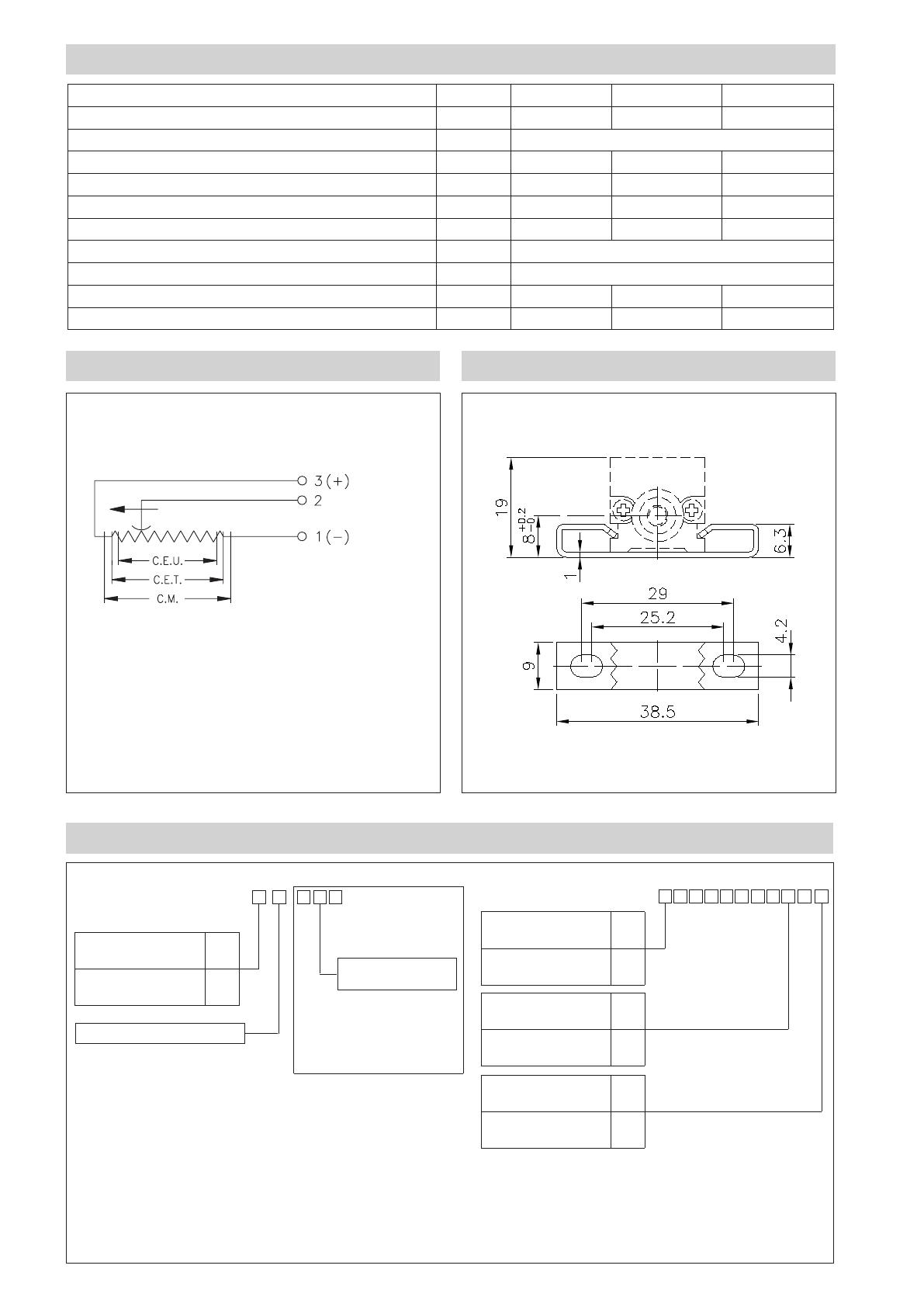

PY3 CAPTEURS LINEAIRES DE POSITION AVEC PALPEUR A ROULETTE Caractéristiques d’application • La connexion latérale permet de réaliser une structure à tige traversante et double guidage, gage d’une plus grande robustesse de l’ensemble du transducteur. • Le ressort de rappel permet le retour automatique de la tige en position zéro, ce qui rend le capteur compatible avec les applications de type palpeur. • L’embout avec roulement à billes est indiqué pour les applications dans lesquelles l’objet à détecter peut être soumis à des déplacements tangentiels par rapport à l’axe du transducteur (la rotation de l’arbre est bloquée) en rotation. • Idéal pour le contrôle de planéité ou d’épaisseur sur des panneaux de divers matériaux ; également utilisable avec des vannes ou des pièces mécaniques ne permettant pas de fixer la tige à l’objet en mouvement. La recopie de profil est une des applications de ce type de capteur. Course électrique (C.E.U.) 10/25/50 Résolution Infinie Linéarité indépendante (dans la C.E.U.) voir tableau Vitesse de déplacement ≤ 10 m/s Force de déplacement ≤4N Durée utile >25x106m parcourus, ou 100x106 manœuvres, suivant la valeur la plus restrictive (dans la C.E.U.) Vibration 5...2000Hz, Amax =0,75 mm amax. = 20 g Chocs 50 g, 11ms. Tolérance sur la résistance ± 20% Courant conseillé dans le circuit du curseur < 0,1 mA Courant maxi dans le curseur 10mA Tension maximale applicable voir tableau Isolement électrique >100MΩ à 500V=, 1bar, 2s Rigidité diélectrique < 100 mA à 500V~, 50Hz, 2s, 1bar Dissipation à 40°C (0W à 120°C) voir tableau Coeff. thermique effectif sur la tension de sortie < 1,5ppm/°C Température de fonctionnement -30...+100°C Température de stokage -50...+120°C Matériau du boîtier du capteur Aluminium anodisé Nylon 66 G 25 Matériau de la tige de commande Acier Inox AISI 303 Fixation Etriers mobiles avec entr’axe longitudinal variable DIMENSIONS Cable 3 conducteurs CARACTERISTIQUES TECHNIQUES Important: Toutes les spécifications concernant la valeur de la linearité la durée de vie, la répétabilité et le coefficent thermique sont valables pour l’utilisation du capteur avec un contact maximum du curseur Ic ≤ 0,1µA. CARACTERISTIQUES ELECTRIQUES ET MECANIQUES Modele Course électrique utile (C.E.U.) + 1 / -0 mm 10 25 50 10 25 50 Course électrique théorique (C.E.T.) ± 1 mm Résistance de la piste ( C.E.T.) kΩ 1 C.E.U. +1 1 5 Linéarité indépendante (dans la C.E.U.) ±% 0.3 0.2 0.1 Dissipation à 40° (0W a 120°C) W 0.2 0.6 Tension max. applicable V 14 25 1.2 60 Course mécanique (C.M.) mm C.E.U. + 5 Longueur du boîtier (A) mm C.E.U. + 38 Longueur touche de mesure (B) mm 43 43 51 Encombrement total (C) mm 119 149 207 CONNEXIONS ELECTRIQUES KIT DE FIXATION OPTIONNEL PKIT006 Sortie connecteur Sortie câble Bleu Jaune Marron coté connexions AVERTISSEMENTS D’INSTALLATION • Respecter les connexions électriques indiquées(ne pas utiliser le capteur en guise de résistance variable) • Effectuer le calibrage du capteur en veillant à régler sa course de manière à ce que la sortie ne descende pas au-dessous de 1% et ne dépasse pas 99% de la valeur de la tension d’alimentation. CODIFICATION DE COMMANDE Capteur de position PY3 Sortie câble PVC 3 poles 3x0.25 1m. F Sortie connecteur 5 poles DIN 43322 C Modele S 0 M Câble de longueur (mètres) Cette partie du code s’applique seulement au modèle avec sortie câble Aucun certificat en annexe 0 Courbe de linéarité à joindre L Etriers de montage standard (PKIT005) X Etriers de montage optionnels (PKIT006) S Couleur des têtes en plastique (vert) 0 Couleur des têtes en plastique (noir) N 0 0 X 0 0 Es.:PY3 - C - 50 Capteur de position modèle PY3, avec sortie connecteur 5 broches, course électrique utile (C.E.U.) de 50 mm 0 0 ACCESSOIRES ACCESSOIRES STANDARD Kit de fixation composé de: 4 étriers, vis M4x10, rondelle éventail PKIT005 Kit de fixation: 2 étriers enveloppants (code option du configurateur 0000X000S00) PKIT006 Embout à bille PTAS000 ACCESSOIRES OPTIONNELS Connecteur PCB femelle axial 5 pôles DIN43322 IP40 serre-câble pour câble ø4 - ø6 mm CON011 Connecteur PCB femelle axial 5 pôles DIN43322 IP65 serre-câble pour câble ø4 - ø6 mm CON012 Connecteur PCB femelle radial à 90° 5 pôles DIN43322 IP40 serre-câble pour câble ø4 - ø6 mm CON013 GEFRAN spa se réserve le droit de modifier les specifications de ses produits, à tout moment, sans préavis GEFRAN spa via Sebina, 74 25050 PROVAGLIO D’ISEO (BS) - ITALIA tel. 0309888.1 - fax. 0309839063 Internet: http://www.gefran.com DTS_PY3_06-2016_FRA
