Technique de sécurité
Wireless Safety System

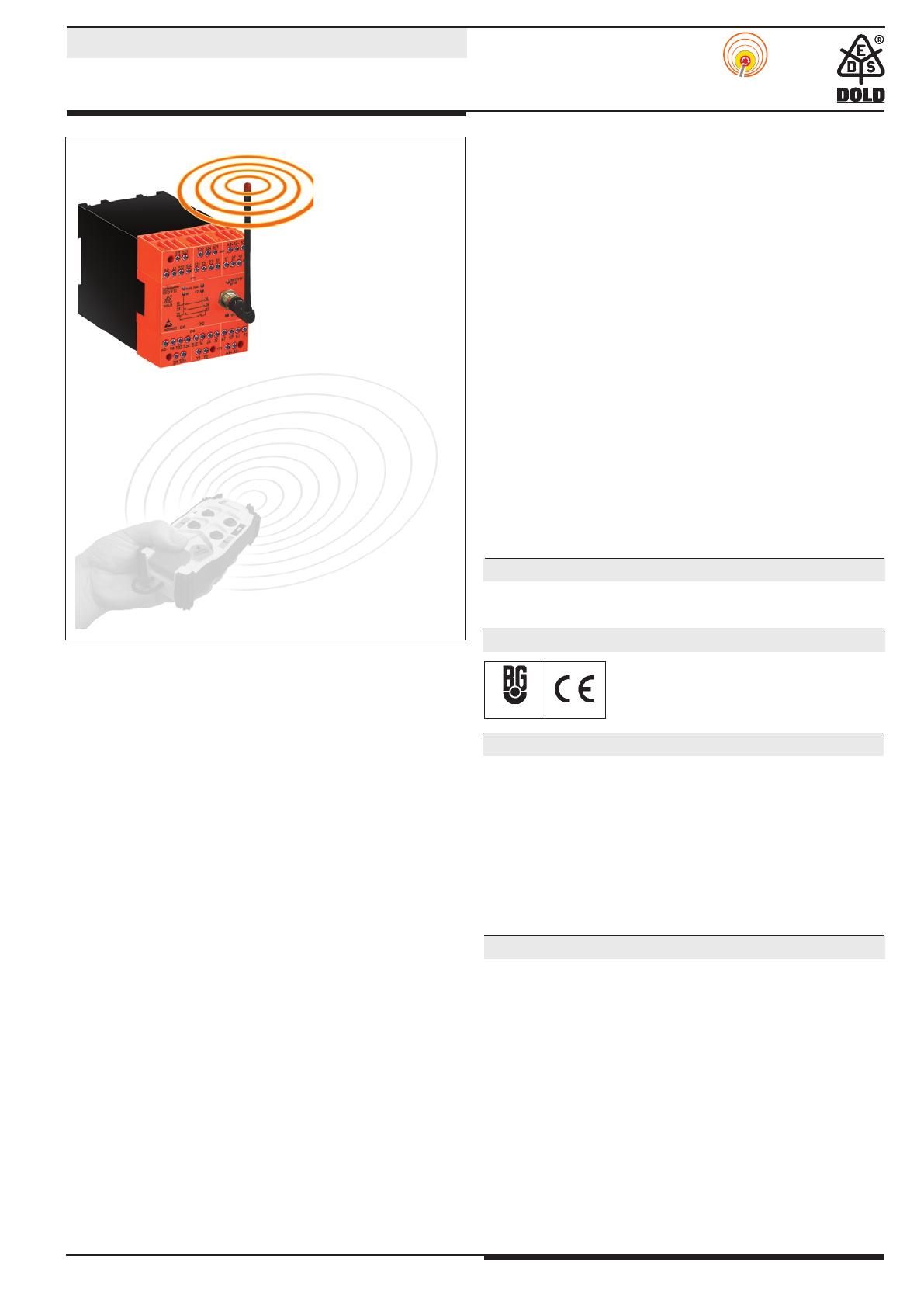

Module de sécurité BI 5910 à réception radio
SAFEMASTER W
ireless
safety
A 0252931
• Conformes à la Directive Machines Européenne 98/37/EG
• Conformes à EN 13849 PL e, catégorie de sécurité 4 selon EN 954-1
• Conformes à DIN EN ISO13850
• Liaison radio sécuritaire
Raccordement par Emetteur RE 5910 pour:
- Arrêts d’urgence
- 7 sorties statiques pour commandes non sécuritaires
• Module de sécurité multifonctions avec commandes supplémentaires pour le branchement de:
- BP d‘arrêt d‘urgence (bi canaux), portes de protection ou barrières immatérielles (BI) de type 4 selon EN 61 496
- 1 BP marche
- 1 ou 2 contacts de contrôle indiquant la présence de la télécommande sur son chargeur
• Commutateurs de sélection pour les modes de fonctionnement suivant:
- démarrage manuel ou automatique
- démarrage manuel par télécommande si un contacteur chargeur est ouvert
- accès en zone protégée avec la télécommande
• Détection et signalisation de courts-circuits et ruptures de conducteurs
• 2 sorties statiques de signalisation
• DEL pour affichages d'état
• Raccordement du module facile
• Montage sur rail DIN
• Blocs de bornes amovibles permet l’échange rapide du module
• Existe aussi en tant que module d’entrée de notre Safemaster M
• Module compact seulement largeur utile 67,5 mm
Autres informations à ce sujet
• Des informations supplémentaires au sujet de l’émetteur figurent sur la fiche technique de l’émetteur RE 5910
Homologation et sigles
*
ET
Utilisations du safemaster W
Arrêt d’rugence
protection des personnes et machines dans des installations mobiles ou
de grande envergure, dans lesquelles un câblage conventionnel n‘est pas
possible. Par ex. salles de montage, installations à zone dangereuses
devant rester accessibles.
Exemple de commandes :
• Régulage pas à pas
• Lancement ou arrêt d’un cycle machine
• Modulation de vitesse de rotation
• Sélectionner des organes par des commutateurs
SafemasterW
...le compagnon portable pour votre sécurité
• pour une plus grande disponibilité de vos machines et installations
• pour un Arrêt d’urgence et 6 commandes
• la solution idéale pour machines mobiles ou fixes et installations en zones dangereuses
-En mode automatique par exemple, pour la réparation, la lubrification et les travaux de mise au point
-en mode réglage, par exemple pour l’ajustement des machines, l’entretien ou la mise en route des machines
Le Safemaster W est composé d’un émetteur léger, ultra-compact RE5910
et d’un module radio récepteur , de sécurité BI 5910. L’émetteur sert d’ange
gardien lors de la pénétration en zone dangereuse et est équipé en plus
de la fonction de sécurité de BO ou commutateurs rotatifs libres de configuration permettant d’effectuer des commandes non sécuritaires. Des
contacts de sécurités de sorties permettent d’effectuer le déclenchement
sécuritaire. 7 sorties transistors permettent d’effectuer les commandes
supplémentaires préprogrammées.
Toutes les caractéristiques données dans cette notice correspondent à l’édition en cours. Nous nous
réservons le droit de procéder à tout moment aux améliorations ou modifications techniques nécessaires.
1
BI 5910 / 23.01.08 f

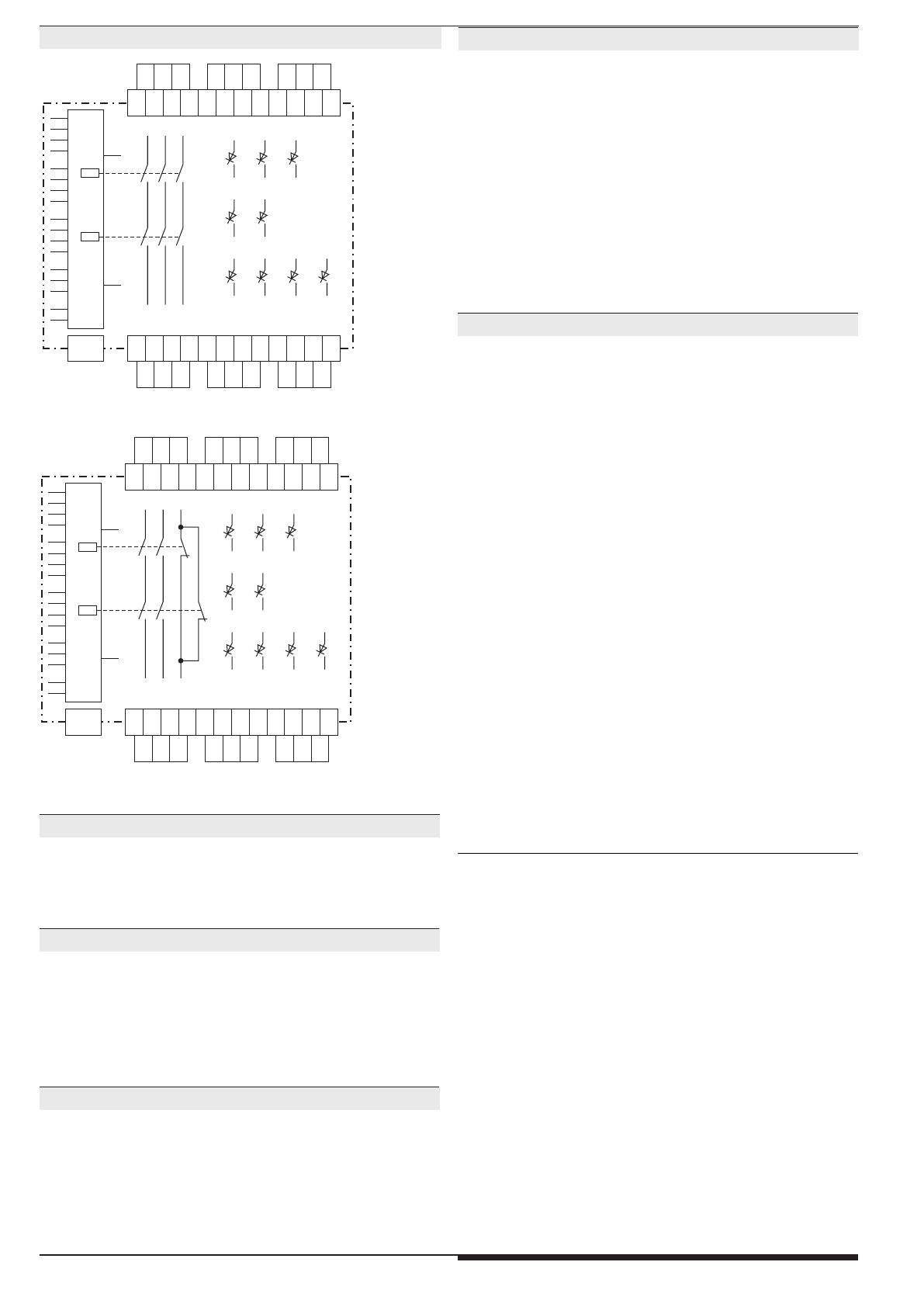

Schémas
Remarques
S11 S13
A3 A2 A5
(+) (-) (IR)
S22 S24 S23
A1
48 S12 S14 S21 13 23 33 17 27 37 IR
(+)
S11
S12
S13
S14
S21
S22 K1
S23
S24
13 23 33
A1(+)
S31
S32
S33 K2
S34
S42
Y1
Y2
14 24 34
Pour cela, il existe 2 versions du BI 5910:
BI 5910._ _/00MF9
Ce module est prévu pour toutes les applications à démarrage uniquement
par BP Marche câblé.
A3+
A3+
A3+
17
27
37
A1+
A1+
48
58
A4+
A4+
A4+
A4+
47
57
67
77
A2(-)
BNC
IR
Le démarrage d‘une machine doit toujours se faire d‘un endroit, à partir
duquel tous les accès dangereux peuvent êtres supervisés.
BI 5910._ _/01MF9
Ce module dispose en plus de la réception radio d‘une réception par infrarouge. Le démarrage du BI 5910 par émetteur ne peut se faire que s‘il reçoit
le signal de démarrage simultanément par onde radio et par le module de
réception infrarouge RE5910/060. C‘est à dire que la télécommande doit
être, au moment du démarrage, dirigée sur le récepteur Infrarouge placé
à un endroit adéquat.
Caractéristiques techniques
A2
58 S32 S34 S42 14 24 34 47 57 67 77
(-)
A2
A4 A2
S31 S33
Y1 Y2
(+) (-)
BNC
M9374_a
BI 5910.03/00MF9
S11 S13
A3 A2 A5
(+) (-) (IR)
S22 S24 S23
A1
48 S12 S14 S21 13 23 31 17 27 37 IR
(+)
S11
S12
S13
S14
S21
S22 K1
S23
S24
13 23 31
A1(+)
S31
S32
S33 K2
S34
S42
Y1
Y2
A3+
A3+
A3+
17
27
37
A1+
A1+
48
58
A4+
A4+
A4+
A4+
47
57
67
77
A2(-)
14 24 32
BNC
IR
BNC
A2
58 S32 S34 S42 14 24 32 47 57 67 77
(-)
A2
A4 A2
S31 S33
Y1 Y2
(+) (-)
M9375_a
BI 5910.22/00MF9
Signalisation de l’état de l’émetteur
L’appareil est équipé d’un récepteur radio sécuritaire afin d’analyser les
signaux transmis par l’émetteur. Afin de détecter si l’émetteur est enfonction
ou dans son chargeur (hors fonction).
Le BI est équipé d’entrées permettant de raccorder les deux contacts du
chargeur. (S31-S32 et S33 et S34)
Raccordement de l’antenne
La liaison entre l’émetteur et le récepteur s’effectue par l’intermédiaire de
l’antenne RE 5910/040 qui est raccordée directement sur la face avant de
l’appareil lorsque l’appareil est intégré dans une armoire métallique, il est
conseillé de sortir l’antenne et d’effectuer la liaison par le prolongateur
d’antenne RE 5910/042
Les fonctions de réglage de fréquence et de temps d’activité peuvent être
effectuées directement sur l’émetteur.
Affichages
DEL vertes K1, K2:
DEL verte réception:
DEL jaunes run1, run2:
et sorties statiques 48 et 58:
DEL rouge receiver error:
ON: les relais de sécurité sont activés
ON: bonne réception du signal radio
indiquent l’état momentané du module
erreur dans la liaison radio
Radio
Conforme:
Antenne:
Fréquence:
Sensibilité radio:
Tension nominale UN:
Plage de Tension:
ETS 300 220
1/4 d‘onde, en accessoire, enfichable
64 canaux programmable de 433,1 à 434,675MHz
< -100 dBm
DC 24 V
0,85 ... 1,15 UN
à max. 5 % d’ond. résiduelle
Consomation nominale:
max. 120 mA
(sorties statiques non chargées)
Tension de commande à
S11, S13, S21, S23, S31,
S33, 48, 58:
DC 23 V à UN
Courant de commande à
S12, S14, S22, S24, S32,
S34, S42:
chaque boucle 4,5 mA à UN
Tension min. pour signal
actif aux bornes S12, S14,
S22, S24, S32, S34, S42:
DC 16 V
Tension max. pour signal
inactif aux bornes S12, S14,
S22, S24, S32, S34, S42:
DC 9 V
Tension max. aux bornes
S12, S14, S22, S24, S32,
S34, S42:
DC 30 V
Protection:
interne avec PTC
Temps max. de non-coïncidence des paires d’entrées
de sécurité
Arrêt d’urgence, BI:
250ms Portes:
3s
Sorties relais de sécurité
Garnissage en contacts
BI 5910.03: BI 5910.22:
Type des contacts:
Temps d’enclenchement UN
Démarrage automatique:
Démarrage manuel:
Redémarrage automatique
Temps de déclenchement
(Réaction):
S12-S14, S22-S24, S32-S34:
Arrêt (télécommande): Arrêt passif (interruption de
la liaison radio):
Arrêt après la fermeture
des contacts de contrôle
chargeur si la télécommande
reste activée:
Tension assignée de sortie:
2
3 contacts NO
2 contacts NO, 1 contact NF
Le contact NF est un contact de signalisation!
relais à contacts liés
max. 800 ms
max. 110 ms
max. 70 ms
max. 25 ms
max. 170 ms
max. 500ms
max. 1 s
AC 250 V

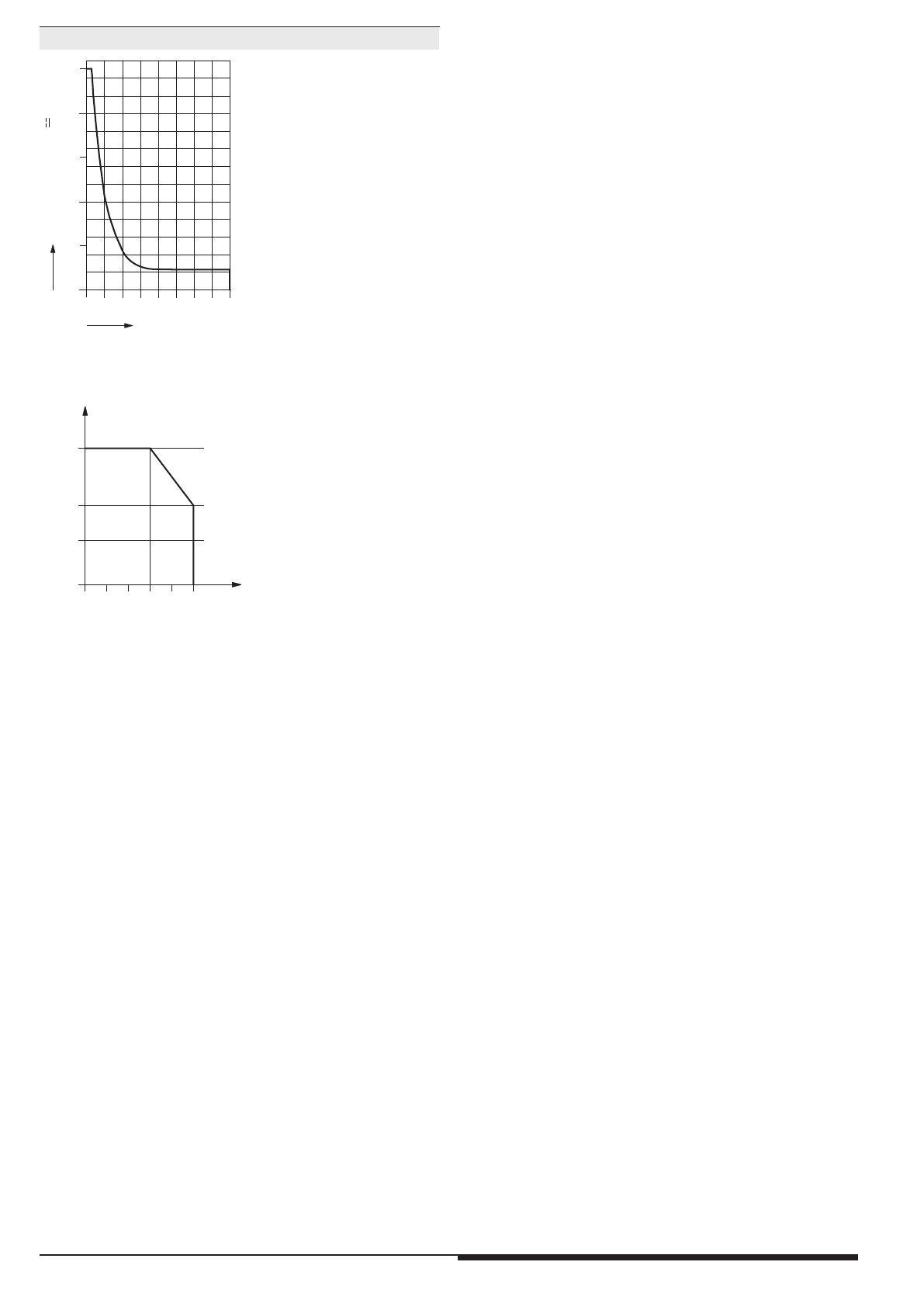

DC: voir courbe de limite d’arc
BI 5910 / 23.01.08 f
Version standard
Caractéristiques techniques
Commutation faibles tensions:
Courant thermique Ith,:
Pouvoir de commutation
selon AC 15: contacts NO:
contacts NF:
selon DC 13:
Durée de vie électrique
selon AC 15 à 2 A, AC 230 V:
Cadence de manœuvres:
Tenue aux courts circuits
Calibre max. de fusible:
Calibre automate:
Durée de vie mécanique: > 100 mV
5A
3 A / 230 V IEC/EN 60 947-5-1
2 A / 230 V
IEC/EN 60 947-5-1
DC 8 A / 24V à 0,1Hz IEC/EN 60 947-5-1
100 000 manœuvres IEC/EN 60 947-5-1
max. 1200 manœuvres I h
6 A gL IEC/EN 60 947-5-1
C8A
10 x 106 manœuvres
0059002
2 contacts NO, 1 contact NF*)
BI 5910.03/00MF9 DC 24 V
Référence:
Sorties de sécurité:
0059003
3 contacts NO
• Fonctions programmables par commutateur
DC 24 V
• Tension nominale UN:
• Largeur:
62,5 mm
*) Le contact NF est un contact de signalisation non sécuritaire!
Exemple de commande
BI 5910 ._ _ /0_MF9
Sorties statiques
Sorties (bornes 48, 58,
17, 27, 37, 47, 57, 67, 77):
Tension nominale
(A3+, A4+): Tension de sortie UN:
Courant minimal de
fonctionnement:
Courant bloquant:
BI 5910.22/00MF9 DC 24 V
Référence:
Sorties de sécurité:
sortie à transistors, PNP
DC 24V
min. DC 23 V, max. 100 mA continu
max. 400 mA pour 0,5 s
protection surcharge et température
min. 0,5 mA
min. 0,1 mA
Caractéristiques générales
DC 24 V
Tension d’alimentation
Arrêt télécommandé
0: sans réception Infrarouge
I: avec réception Infrarouge
Garnissage en contacts
.03: 3 contacts NO
.22: 2 contacts NO, 1 contact NF*
Type d’appareil
*) Le contact NF est un contact de signalisation non sécuritaire!
Accessoires
Type nominal de service:
service permanent
Plage de températures:
0 ... 50 °C
Distances dans l’air
et lignes de fuites
Catégorie de surtension /
Degré d’encrassement: 4 kV / 2
IEC 60 664-1
CEM
Reyonnement HF:
10 V / m
IEC/EN 61 000-4-3
Transiantes rapides:
sur câbles d‘alimentation A1-A2: 2 kV
IEC/EN 61 000-4-4
sur signaux et entrées de cde: 2 kV
IEC/EN 61 000-4-4
Surtension (Surge)
entre les câbles d‘alimentation: 1 kV
IEC/EN 61 000-4-5
entre câbles et terre:
2 kV
IEC/EN 61 000-4-5
HF induite par conducteurs:
10 V
IEC/EN 61 000-4-6
Antiparasitage
seuil classe B
EN 55 011
Degré de protection:
L’appareil doit être intégré dans une armoire en IP 54 selon EN 61 496-1 (1997)
boîtiers:
IP 40
IEC/EN 60 529
bornes:
IP 20
IEC/EN 60 529
Boîtiers:
thermoplastique à comportement V0
selon UL Sujet 94
Résistance aux vibrations: amplitude 0,35 mm
fréquence 10 ...55 Hz IEC/EN 60 068-2-6
Résistance aux chocs:
Accélération:
10 g
Durée de l’impulsion:
16 ms
Nombre de chocs:
1000 par axe dans les trois directions
Résistance climatique:
0 / 050 / 04 IEC/EN 60 068-1
Repérage des bornes:
EN 50 005
Connectique:
1 x 2,5 mm2 multibrins avec embout ou
1 x 4 mm2 massif ou
2 x 1,5 mm2 en multibrin avec embout
DIN 46 228-1/-2/-3/-4
Fixation des conducteurs:
vis de serrage cruciformes imperdables M3,5; bornes en caisson avec protection du conducteur
Fixation instantanée:
sur rail
IEC/EN 60 715
Poids net:
495 g
RE 5910/040:
RE 5910/041:
RE 5910/042:
RE 5910/043:
RE 5910/045:
RE 5910/046:
RE 5910/060:
RE 5910/061:
Antenne 1/4 d‘onde droite 433-434MHz - BNC
Antenne 1/2 d‘onde droite 433-434MHz - BNC
Rallonge de 2 m pour antenne + passage de cable - BNC + équerre de fixation
Rallonge de 5 m pour antenne + passage de cable - BNC + équerre de fixation
Rallonge 50cm
coude 90° pour antenne
Module IR pour l‘option démarrage infra-rouge (câble 10m connecté)
Rallonge 10m pour module infrarouge
Dimensions
Largeur x hauteur x prof.:
62,5 x 74 x 121 mm
3
BI 5910 / 23.01.08 f
M8006_a
Courbe caractéristique
tension commutée U [ V]
250
200
150
100
50
0
1
2
3
4
5
6
7
8
courant commuté [A]
coupure garantie, pas d'arc permanent
sous la courbe, max. 1 commutation / s
Courbe de limite d’arc
 I2 (A2)
75
45
25
0
0
10
20
30
40
50
T (° C)
M9463
somme des courants quadratiques
2
2
2
2
 I = I1 + I2 + I3
I1 , I2 , I 3 - courants des lignes de contacts
Courbe limite de courant totalisateur
E. DOLD & SÖHNE KG • D-78114 Furtwangen
e-mail [email protected] • internet http://www.dold.
• B.P. 1251 • Téléphone +49 7723 - 65 40 • Fax +49 7723 - 65 43 56
4
BI 5910 / 23.01.08 f
Sandbüelstrasse 2
CH-8604 Volketswil
AWAG Elektrotechnik AG
Tel. 044 908 19 19 Fax 044 908 19 99 [email protected] www.awag.ch
RE 5910
78x46x143 mm
SICHERHEITSTECHNIK
TECHNIQUE DE SÉCURITÉ
SICHERHEITS-SYSTEM WIRELESS
SYSTÈME DE SÉCURITÉ SANS FIL
Handsender für Sicherheitssystem Safemaster W
Emetteurs radio pour système de
sécurité Safemaster W
Not-Halt-- und Steuerfunktionen über
sicherheitsgerichteter Funkstrecke
Bouton d'arrêt d'urgence et fonction de commande avec
liaison radio sécuritaire
Zum Schutz von Personen in mobilen
oder grossräumigen Anlagen
Protection des personnes dans des installations mobiles
ou de grande envergure
Entspricht EN 13849 PL "e",
EN 954-1 SK 4, BG- und TÜV-Zulassung
Conformité EN-ISO 13849 Performance Level "e",
catég. de sécurité 4 selon EN 954-1, homol. BG et TÜV
Wahlweise mit 4 konfigurierbaren
Tastern oder Drehschaltern
Au choix avec 4 boutons ou commutateurs rotatifs
configurables
Drucktaster
Comm. man.
Stufen
Plot contact
Drehsch.
Interr.rotatif
Positionen
Positions
Handsender
VPE
UDE
CHF netto
CHF net
Émetteurs manuels RE 5910
2
RE 5910/001
12.58.0290
1 ST
a.A./s.dem.
4
1
RE 5910/003
12.58.0292
1 ST
a.A./s.dem.
2
1
RE 5910/007
12.58.0284
1 ST
a.A./s.dem.
2
3
Émetteurs manuels RE 5910 avec infrarouge
4
2
RE 5910/002
12.58.0298
1 ST
a.A./s.dem.
4
1
RE 5910/004
12.58.0299
1 ST
a.A./s.dem.
2
1
RE 5910/006
12.58.0277
1 ST
a.A./s.dem.
2
3
Alle Handsender werden serienmässig mit einem grünen
programmierten Schlüssel ausgeliefert.
Handsender-Zubehör
Safemaster W
Pour adapter l'émetteur à vos exigences
spécifiques
Typ
Type
Art.-No.
Fourreau
RE 5910/070
12.58.0288
1 ST
a.A./s.dem.
Sangle
RE 5910/071
12.58.0289
1 ST
a.A./s.dem.
Support chargeur
RE 5910/010
12.58.0278
1 ST
a.A./s.dem.
Zubehör
Accessoires
Halterung für Handsender
Schulterhalfter für Handsender
Ladeschale
Tous les émetteurs manuels seront livrés en série avec une clé verte
programmée.
Accessoires pour émetteurs radio
Safemaster W
Optimale Abstimmung auf Ihre
Anforderungen
VPE
UDE
CHF netto
CHF net
Netzteile für Ladeschale
Blocs d'alimentation pour chargeur
230 V AC
RE 5910/011
12.58.0279
1 ST
a.A./s.dem.
24 V DC
RE 5910/012
12.58.0296
1 ST
a.A./s.dem.
Elektronische Schlüssel programmiert
Clés électroniques programmées
Orange (Zweitschlüssel)
Grün (Ersatzschlüssel)
Industriesortiment 2016,
Stand 10.16
Art.-No.
4
Handsender mit Infrarot
RE 5910/010
48x73x185 mm
Typ
Type
Orange (2e clé)
RE 5910/021
12.58.0280
1 ST
a.A./s.dem.
Verte (clé de remplacement)
RE 5910/020
12.58.0295
1 ST
a.A./s.dem.
Seite 4.8
Preise: exkl. MWSt, unfranko, freibleibend
Abkürzungen: ST = Preis/Stück, HS = Preis/100 Stück, TS = Preis/1000 Stück,
M = Preis/Meter
Sortiments- und technische Änderungen sowie Irrtum bleiben vorbehalten
Assortiment pour l'industrie 2016,
version 10.16
page 4.8
Prix: TVA non comprise, en port dû, sans engagement
Abréviations: ST = prix/pièce, HS = prix/100 pièces, TS = prix/1000 pièces,
M = prix/mètre
Sous réserve de modifications techniques et de l'assortiment ainsi qu'erreurs
